기사 요약: A 제동 초퍼가변 주파수 드라이브(VFD)용 동적 제동 시스템의 필수 구성 요소로, 모터 감속 및 정비 작업 중 회생 에너지를 관리하는 데 도움이 됩니다.듀퓨 일렉트릭호환 가능한 220V, 380V 및 690V 드라이브 시스템용으로 설계된 CBU 시리즈 제동 초퍼를 제공합니다. DC 버스 전압을 모니터링하고 초과 에너지를 외부 제동 저항기로 전환함으로써 이러한 장치는 전압 상승을 제어하고 안정적인 제동 성능을 지원합니다. 이 가이드에서는 제동 초퍼의 작동 방식, 주요 기술 매개변수, 선택 기준, 산업 응용 분야 및 설치 고려 사항을 설명합니다.
제동 초퍼는 과도한 회생 에너지를 관리하기 위해 가변 주파수 드라이브의 DC 중간 회로에 사용되는 전자 스위칭 장치입니다. 이는 모터 감속 중에 DC 버스 전압이 허용 가능한 작동 수준 이상으로 상승하는 것을 방지하기 위해 제동 저항기와 함께 작동합니다.
정상 작동 중에 VFD는 모터에 전기 에너지를 공급하여 기계적 움직임을 생성합니다. 모터의 속도가 느려지거나 정비 부하를 구동할 때 일시적으로 발전기로 작동할 수 있습니다. 결과적인 전기 에너지는 DC 버스로 다시 흘러 에너지가 적절하게 흡수되지 않으면 잠재적으로 과전압 오류가 발생할 수 있습니다.
제동 초퍼는 DC 버스 전압이 미리 결정된 임계값에 도달할 때 전기 경로를 외부 제동 저항기로 전환하여 이 문제를 해결합니다. 저항은 전달된 전기 에너지를 열로 변환합니다.

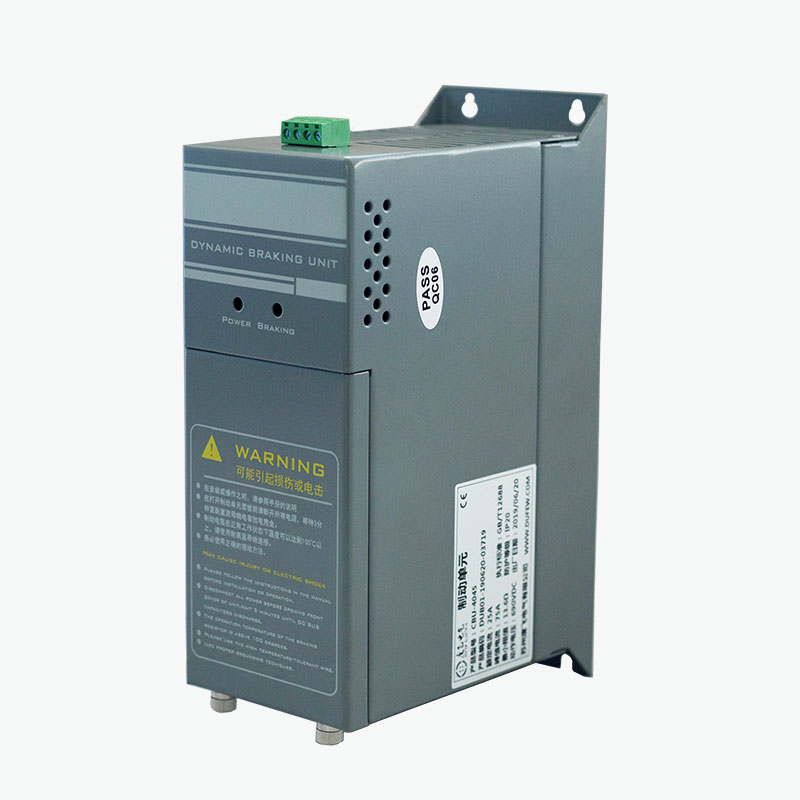

듀퓨 일렉트릭의 CBU 시리즈는 호환 가능한 드라이브 시스템의 외부 동적 제동 응용 분야용으로 설계되었습니다. 시스템 전압, 제동 요구 사항, 저항기 특성 및 설치 조건에 따라 구성을 선택할 수 있습니다.
작동 원리는 DC 버스 전압 모니터링과 빠른 전자 스위칭에 의존합니다. CBU 시리즈에서는 전압이 구성된 제동 임계값에 도달하면 IGBT 기반 스위칭 회로가 자동으로 응답합니다.
이 과정은 제동 중에 필요에 따라 반복됩니다. 기본 전압 모니터링을 위해 별도의 외부 컨트롤러가 필요 없이 DC 버스 전압을 제어하는 데 도움이 됩니다.
관련 장비에 대한 자세한 내용을 보려면 Dufew Electric의 제동 장치 솔루션 및 산업용 전력 전자 제품을 살펴보세요.
적절하게 선택된 제동 초퍼는 특히 빈번한 정지, 높은 관성 또는 정밀 검사 부하와 관련된 응용 분야에서 동적 제동 시스템의 성능을 향상시킬 수 있습니다.
실제 성능은 드라이브, 모터 관성, 제동 저항기, 회생 에너지, 제동 주파수, 듀티 사이클 및 설치 환경에 따라 달라집니다. 따라서 초퍼는 분리된 구성 요소가 아닌 완전한 제동 시스템의 일부로 선택되어야 합니다.
기술 사양에 따라 제동 초퍼가 특정 VFD 설치에 적합한지 여부가 결정됩니다. 다음 표에는 Dufew Electric의 CBU 시리즈에 대해 게시된 참조 매개변수가 요약되어 있습니다.
| 매개변수 | 참조 사양 | 엔지니어링 고려 사항 |
|---|---|---|
| 드라이브 시스템 전압 | 220V, 380V 및 690V AC 등급 | 호환되는 드라이브 및 DC 버스 구성과 일치해야 합니다. |
| 220V급 제동전압 | DC 340/360/380/400/420V ±10V | 호환 가능한 구성에 대해 선택 가능한 임계값. |
| 380V급 제동전압 | DC 630/660/690/730/760V ±10V | 선택한 드라이브 및 초퍼 모델과 일치해야 합니다. |
| 690V급 제동전압 | DC 1140V ±10V | 시스템 호환성 확인이 필요합니다. |
| 제어방식 | 자동 DC 버스 전압 모니터링 | 회생 운전 중에 자동 전환이 가능합니다. |
| 병렬 응답 | 1ms 이하 | 호환 가능한 병렬 구성에 대한 참조 응답 사양입니다. |
| 팬 시작 온도 | 약 45°C | 해당 작동 조건에서 열 관리를 지원합니다. |
| 과열 보호 | 약 85°C | 열 보호 임계값을 제공합니다. |
| 보호등급 | 구성에 따라 IP20 이상 | 특정 모델의 보호 등급을 확인하십시오. |
| 적용규격 | GB/T 12668 | 선택한 제품에 적용 가능한 요구 사항 및 문서를 확인하세요. |
참고: 이는 참조 사양일 뿐 모든 모델이 나열된 모든 설정을 지원한다는 보장은 없습니다. 주문 또는 설치 전에 제품 설명서를 통해 최종 모델, 제동 전압, 전기 정격 및 보호 기능을 확인하십시오.
제동 초퍼를 선택하려면 공칭 정격을 모터 출력과 일치시키는 것 이상이 필요합니다. 재생 에너지 및 열 부하는 구동 장비 및 작동 주기에 따라 크게 달라집니다.
VFD의 정격 입력 전압과 DC 버스 특성을 식별합니다. 호환 가능한 초퍼 전압 등급을 선택하고 선택한 제동 임계값이 드라이브의 허용 작동 범위에 적합한지 확인하십시오.
관성이 높은 부하는 감속 시 상당한 재생 에너지를 생성할 수 있습니다. 정지 시간이 짧을수록 필요한 순간 제동력이 증가할 수 있습니다. 원심 분리기, 호이스트 및 고속 기계와 같은 응용 분야에는 특별한 주의가 필요합니다.
저항기의 저항 값, 정격 전력, 펄스 에너지 용량 및 듀티 사이클은 VFD 및 초퍼와 호환되어야 합니다. 부적합한 저항은 과도한 전류, 과열 또는 부적절한 제동 성능을 유발할 수 있습니다.
몇 초마다 멈추는 기계는 가끔씩만 멈추는 기계와 열 요구사항이 다릅니다. 빈번한 제동은 저항기와 스위칭 회로에서 발생하는 평균 열을 증가시킬 수 있습니다.
주변 온도, 인클로저 환기, 장착 간격 및 공기 흐름은 열 성능에 영향을 미칩니다. 선택한 장비는 제조업체의 배선 및 환기 요구 사항에 따라 설치되어야 합니다.
다음 체크리스트는 기술 문의를 준비하는 데 도움이 될 수 있습니다.
제동 초퍼는 감속, 하강 또는 기타 회생 작동 조건에서 모터가 에너지를 반환하는 구동 시스템에 유용합니다. 일반적인 응용 분야는 다음과 같습니다.
모든 응용 분야에 외부 제동 초퍼가 필요한 것은 아닙니다. 결정은 VFD에 내장된 제동 기능, 필요한 정지 시간, 부하 특성 및 회생 작동 빈도에 따라 달라집니다.
이러한 구성 요소는 함께 작동하지만 서로 다른 기능을 수행합니다. 이러한 차이점을 이해하면 엔지니어가 호환 가능한 동적 제동 시스템을 선택하는 데 도움이 됩니다.
| 요소 | 주요 기능 | 선택 초점 |
|---|---|---|
| 제동 초퍼 | DC 버스 전압에 따라 제동 회로를 전환합니다. | 전압 등급, 스위칭 용량, 보호 및 제동 요구 사항. |
| 제동 저항기 | 재생된 전기 에너지를 열로 변환합니다. | 저항, 정격 전력, 펄스 에너지 용량 및 듀티 사이클. |
| VFD DC 버스 | 제동 회로에 전기 연결을 제공합니다. | 전압 제한, 단자 호환성 및 드라이브 사양. |
제동 초퍼는 자체적으로 회생 에너지를 소산할 수 없습니다. 저항기는 에너지를 흡수하는 동안 스위칭 경로를 제어합니다. 둘 다 드라이브 및 의도된 작동 조건과 호환되어야 합니다.
더 광범위한 전기 솔루션이 필요한 응용 분야의 경우 Dufew Electric은 산업용 드라이브 및 전력 제어 시스템을 위한 관련 전력 전자 부품도 제공합니다.
올바른 설치는 안전한 작동, 효과적인 냉각 및 일관된 제동 성능을 지원하는 데 도움이 됩니다. 시운전하기 전에 자격을 갖춘 전기 기술자는 다음을 확인해야 합니다.
정기 유지 관리 중에는 느슨한 연결, 쌓인 먼지, 제한된 공기 흐름, 과열 징후 및 비정상적인 저항기 손상이 있는지 검사하십시오. DC 버스와 관련된 모든 테스트 또는 유지 관리는 제조업체의 안전 지침을 따라야 합니다. 드라이브는 전원으로부터 분리되어야 하며, 작업을 시작하기 전에 DC 버스가 방전되었는지 확인해야 합니다.
설치 및 유지 관리는 해당 전기 안전 요구 사항을 준수해야 합니다. 장비에 필요한 기계식 또는 안전 등급 제동 시스템 대신 제동 초퍼를 사용하지 마십시오.
주요 목적은 감속 또는 정비 작업 중에 VFD의 DC 버스로 반환되는 재생 에너지를 제어하는 것입니다. 과도한 에너지를 호환 가능한 제동 저항기로 전환하여 과도한 DC 버스 전압을 방지합니다.
아니요. 제동 회로가 작동할 때 초퍼는 제어하고, 저항기는 전기 에너지를 열로 변환합니다. 이들은 보완적인 기능을 수행하며 정확하게 일치해야 합니다.
아니요. 일부 드라이브에는 의도한 부하에 대해 충분한 제동 기능이 내장되어 있습니다. 회생 에너지, 제동 빈도 또는 필요한 감속이 내부 회로의 성능을 초과하는 경우 외부 초퍼가 필요할 수 있습니다.
게시된 제품 정보는 호환 가능한 220V, 380V 및 690V 드라이브 시스템의 구성을 식별합니다. 정확한 모델과 제동 전압은 드라이브의 DC 버스 사양에 따라 확인되어야 합니다.
단일 장치가 필요한 제동 용량을 충족할 수 없는 경우 호환 장치를 병렬로 연결할 수 있으며 제품 설계가 이러한 배열을 지원합니다. 전체 시스템에 대해 배선, 저항기 구성, 스위칭 조정 및 열 요구 사항을 확인해야 합니다.
선택은 드라이브의 저항 한계, 제동력, 제동 주기당 에너지, 작동 빈도 및 듀티 사이클에 따라 달라집니다. 저항기는 초퍼의 전기 정격 및 설치 조건과도 호환되어야 합니다.
VFD 모델, 시스템 전압, 모터 전력, 부하 유형, 감속 시간, 제동 주파수, 저항기 사양, 듀티 사이클 및 설치 조건을 제공합니다. 이러한 세부 정보는 공급업체가 적절한 모델과 구성을 평가하는 데 도움이 됩니다.
적절하게 선택된 제동 초퍼는 회생 에너지를 관리하고 DC 버스 전압 상승을 제어하며 산업용 드라이브 시스템에서 안정적인 동적 제동을 지원하는 데 도움이 됩니다. 그 효율성은 초퍼, 제동 저항기, 구동 전압, 부하 특성 및 열 요구 사항을 애플리케이션에 맞추는 데 따라 달라집니다.
듀퓨 일렉트릭의 CBU 시리즈는 전기 정격 및 작동 조건에 따라 모델을 선택할 수 있는 호환 가능한 220V, 380V 및 690V 구동 시스템을 위한 제동 초퍼 옵션을 제공합니다. 프로젝트에 엘리베이터, 크레인, 컨베이어, 원심 분리기 또는 기타 산업용 기계가 포함되어 있는지 여부에 관계없이 적합한 제동 솔루션을 위해서는 신중한 사양 검토가 필수적입니다.
