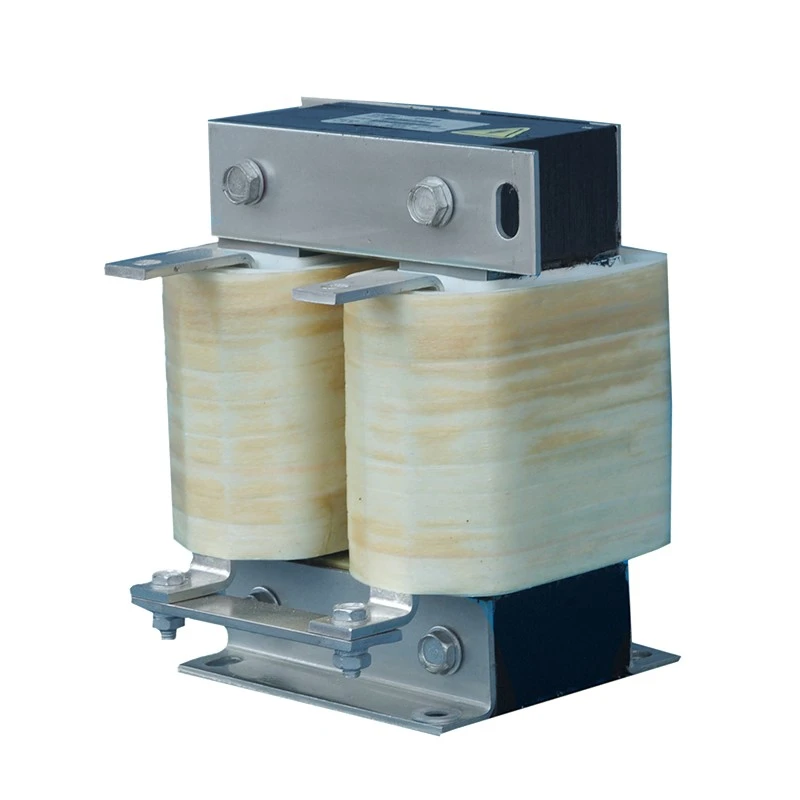

산업용 전력 시스템용 DC 리액터 도매

가변 주파수 드라이브에서 정류기는 인버터가 모터에 필요한 가변 출력을 생성하기 전에 들어오는 AC 전원을 DC 전원으로 변환합니다. 이러한 단계 사이에서 DC 링크는 맥동 전류와 부하 수요 변화를 처리해야 합니다. 적절하게 선택된 DC 리액터는 회로의 이 부분에 유도성 임피던스를 추가하여 전류 리플을 제어하고 DC 버스 및 관련 구성 요소에 가해지는 전기적 스트레스를 줄이는 데 도움이 됩니다.

그 효과는 주로 기계적인 것보다는 전기적인 것입니다. 모터 속도를 제어하거나 회생 에너지를 소멸시키지 않습니다. 그 목적은 중간 DC 회로 내에서 전류가 동작하는 방식에 영향을 주어 특정 드라이브 아키텍처 및 전력 변환 시스템에서 중요한 고려 사항이 되도록 하는 것입니다.

DC 링크에서의 역할

기존 AC 드라이브는 먼저 들어오는 공급을 정류한 다음 인버터 단계 이전에 DC 링크에 에너지를 저장합니다. 이 섹션의 커패시터는 DC 전압을 평활화하는 반면 링크를 통해 흐르는 전류는 정류기 및 부하 조건의 영향을 받습니다.

임피던스가 충분하지 않으면 정류기의 충전 및 맥동 특성으로 인해 상대적으로 높은 전류 피크가 발생할 수 있습니다. 인덕턴스를 추가하면 이 전류 경로가 변경되고 DC 링크 커패시터에 도달하기 전에 급격한 변화를 제한하는 데 도움이 됩니다.

이는 특히 DC 버스가 상당한 리플 전류에 노출되거나 수신 전원 네트워크의 작동 조건이 까다로운 드라이브와 관련이 있을 수 있습니다.

제어에 도움이 되는 것은 무엇입니까?

실제 효과는 정류기 토폴로지, 드라이브 설계, 정전 용량, 공급 특성 및 작동 부하에 따라 달라집니다. 따라서 이는 독립적인 추가 기능으로 취급되기보다는 완전한 DC 링크 설계의 일부로 선택되어야 합니다.

DC-링크 리플이 중요한 이유

DC 링크 커패시터는 정상적인 드라이브 작동 중에 리플 전류에 노출됩니다. 과도한 리플은 내부 가열에 영향을 미치며 온도는 커패시터 수명에 중요한 요소입니다.

추가 인덕턴스는 커패시터 뱅크에 도달하는 전류 변동의 크기를 줄일 수 있습니다. 예를 들어 Schneider Electric 문서에는 라인측 인덕턴스가 DC 버스 리플 전류와 주 커패시터에서 겪는 전류 스트레스를 줄일 수 있다고 명시되어 있습니다. :contentReference[oaicite:0]{index=0}

이는 커패시터 부하, 고조파 전류 또는 전력 네트워크 조건을 더 정밀하게 제어해야 하는 드라이브 설계에서 유도성 임피던스를 고려하는 이유 중 하나입니다.

가변 주파수 드라이브의 애플리케이션

가장 일반적인 애플리케이션은 정류기, DC 링크 및 인버터를 사용하는 AC 드라이브 시스템 내입니다. 이는 중간 DC 회로가 상당한 맥동 전류를 전달하는 다른 전력 변환 장비에서도 고려할 수 있습니다.

일반적인 장비에는 산업용 모터 드라이브, 펌프, 팬, 압축기, 컨베이어, 공작 기계, HVAC 장비 및 기타 가변 속도 기계가 포함됩니다.

요구 사항은 모터 출력만으로 결정되지 않습니다. 드라이브 토폴로지, 공급 임피던스, DC 링크 설계, 부하 프로필 및 고조파 조건이 모두 사양에 영향을 미칠 수 있습니다.

DC 리액터와 AC 리액터

두 구성 요소는 밀접하게 관련되어 있지만 설치 위치가 다릅니다.

안AC 리액터일반적으로 드라이브의 라인 측 또는 모터 측에 있는 AC 회로에 연결됩니다. DC 링크 버전은 정류 후 중간 DC 회로에 배치됩니다.

일부 드라이브는 제조업체의 설계에 따라 AC 라인 리액터, DC 링크 구성 요소 또는 내장 임피던스를 사용합니다. ABB와 Schneider Electric은 모두 기존 드라이브 시스템에서 고조파 전류를 관리하는 한 가지 접근 방식으로 유도 임피던스 사용을 문서화했습니다. :contentReference[oaicite:1]{index=1}

올바른 사양을 선택하는 방법

선정은 단순히 모터의 정격 출력이 아닌 드라이브 내부의 전기적 조건에서 시작됩니다.

주요 정보에는 일반적으로 DC 전압, 연속 전류, 과부하 전류, 인덕턴스, 작동 주파수, 주변 온도, 설치 위치, 절연 요구 사항 및 사용 가능한 공간이 포함됩니다. 장비가 부하 변화 하에서 작동하는 경우 예상되는 전류 파형 및 듀티 사이클도 고려해야 합니다.

열 성능도 마찬가지로 중요합니다. 구리 손실, 코어 손실, 인클로저 상태 및 주변 온도는 모두 구성 요소의 작동 온도에 영향을 미칩니다. 장비가 고부하에서 지속적으로 작동하는 경우 적절한 냉각 및 적절한 용량 감소를 고려해야 합니다.

다른 전력 구성요소와의 관계

드라이브 시스템에는 여러 전력 전자 부품이 포함될 수 있지만 해당 기능은 서로 바꿔 사용할 수 없습니다.

저항은 일반적으로 전류 제한 또는 에너지 소산을 위해 선택됩니다. 에이필터회로 위치 및 구성에 따라 원하지 않는 주파수 성분이나 전자기 간섭을 표적으로 삼습니다.

A 제동 장치또 다른 목적이 있습니다. 모터 감속 중에 재생되는 에너지를 제어하고 일반적으로 제동 저항기와 함께 작동합니다. 여기에서 논의된 유도성 구성 요소는 DC 링크 전력 경로의 일부로 남아 있습니다.

이러한 차이점을 이해하면 엔지니어는 단순히 여러 제품이 동일한 드라이브 캐비닛에 나타난다는 이유로 구성 요소를 선택하지 않아도 됩니다.

OEM 프로젝트에 대한 엔지니어링 고려 사항

장비 제조업체의 경우 사용 가능한 설치 공간은 전기 정격만큼 중요할 수 있습니다. 장착 치수, 단자 위치, 절연 간격, 냉각 방법, 연결 구조 및 인클로저 배열은 기존 드라이브 설계와 일치해야 할 수 있습니다.

듀퓨 일렉트릭은 실제 애플리케이션에 따라 이러한 요구 사항을 평가할 수 있습니다. DC 전압, 정격 전류, 과부하 조건, 인덕턴스, 작동 주기, 주변 온도 및 기계적 치수와 같은 기술 정보는 제품 선택에 유용한 기초를 제공합니다.

이는 기존 구성 요소를 교체하거나 특정 전기 아키텍처를 중심으로 드라이브 캐비닛을 개발할 때 특히 관련이 있습니다.

전력 전자 부품을 위한 듀퓨 일렉트릭

듀퓨 일렉트릭모터 드라이브, 산업 자동화, 재생 에너지 장비 및 전력 제어 시스템용 전기 부품을 제조합니다. 제품 범위에는 유도, 저항, 필터링 및 제동 애플리케이션이 포함됩니다.

중국 제조업체 및 공급업체인 이 회사는 OEM 장비 제조업체, 유통업체, 시스템 통합업체 및 산업 사용자와 협력하고 있습니다. 일관된 전기 및 기계 사양을 지원하기 위해 표준화된 생산 및 품질 검사가 적용되며 관련 제품 및 요구 사항에 대해 ISO 및 CE 인증이 제공됩니다.

FAQ

Q1: DC-link 리액터의 주요 목적은 무엇입니까?

이는 전력 변환기 또는 드라이브의 DC 회로에 유도성 임피던스를 추가합니다. 주요 기능에는 전류 리플 제한, 전류 피크 감소, DC 링크 커패시터에 가해지는 리플 전류 스트레스 낮추기가 포함될 수 있습니다.

Q2: 고조파가 감소합니까?

이는 적절한 드라이브 구성에서 고조파 전류 감소에 기여할 수 있습니다. 실제 결과는 정류기, 드라이브 아키텍처, 임피던스 값, 공급 조건 및 시스템의 기타 구성 요소에 따라 달라집니다.

Q3: AC 라인 리액터와 동일한가요?

아니요. AC 라인 리액터는 회로의 AC 섹션에서 작동하는 반면 DC 링크 버전은 정류 후에 설치됩니다. 따라서 전기적 조건과 선택 매개변수가 다릅니다.

Q4: 모든 VFD에 VFD가 필요합니까?

아니요. 일부 드라이브에는 이미 충분한 DC 링크 임피던스가 포함되어 있는 반면 다른 드라이브에는 AC 측 리액터나 다른 고조파 완화 방법을 사용할 수도 있습니다. 요구사항은 드라이브 설계 및 작동 조건에 따라 결정되어야 합니다.

Q5: 견적요청시 어떤 정보가 필요한가요?

유용한 세부 정보에는 DC 전압, 정격 및 과부하 전류, 필요한 인덕턴스, 작동 조건, 주변 온도, 설치 크기, 연결 방법 및 수량 등이 포함됩니다. 드라이브 모델과 애플리케이션도 적절한 사양을 확인하는 데 도움이 될 수 있습니다.
