우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

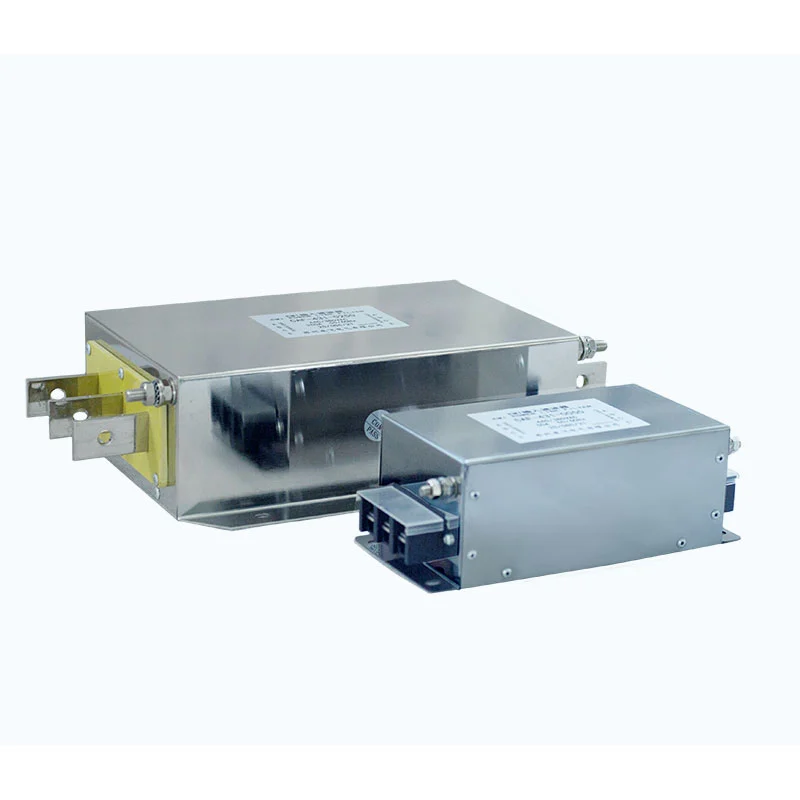

전원 공급 장치 필터는 들어오는 전원과 장비 전원 입력 사이에 설치됩니다. 주요 목적은 전력선을 통해 전도되는 전자기 간섭(EMI)을 제어하는 것입니다.
인버터, 서보 드라이브, 스위칭 전원 공급 장치와 같은 전력 전자 장비는 스위칭 작동 중에 고주파 노이즈를 생성할 수 있습니다. 외부 전기 장비와 전력 네트워크도 동일한 공급 라인에 원치 않는 고주파 방해를 유발할 수 있습니다.
필터는 정상적인 전원 공급 장치가 통과하도록 허용하면서 원하지 않는 고주파 구성 요소에 임피던스를 제공합니다.
양방향으로 작동하도록 설계되었습니다.
- 장비에서 발생되어 전력망으로 전도되는 고주파 간섭을 줄입니다.
- 공급 라인을 통해 장비로 유입되는 외부 RF 및 전기적 교란을 줄입니다.
- 공통 모드 및 차동 모드 간섭을 억제합니다.
- 인접한 전자 장비 간의 간섭 가능성을 줄입니다.
따라서 필터는 장비의 EMI/EMC 제어 및 전력선 간섭 억제 시스템의 일부로 사용됩니다.
필터는 공통 모드 초크, X 커패시터, Y 커패시터 및 저항성 부품의 조합을 사용하여 저역 통과 필터링 네트워크를 형성합니다.
공통 모드 초크는 일반 공급 전류가 통과하도록 허용하면서 공통 모드 고주파 잡음에 대해 높은 임피던스를 제공합니다.
X 커패시터는 전력 도체에 걸쳐 연결되어 차동 모드 고주파 잡음에 대한 경로를 제공합니다.
Y 커패시터는 적절한 공통 모드 간섭을 위해 전력 도체와 접지 또는 섀시 기준 사이에 제어된 경로를 제공합니다.
회로 구성에 따라 저항성 부품을 커패시터 방전 및 회로 감쇠에 사용할 수 있습니다.
결합된 회로는 지정된 주파수 범위에서 공통 모드 및 차동 모드 간섭을 억제합니다.
필터는 1단 또는 2단 구조를 사용할 수 있습니다.
단일 단계 필터링은 하나의 필터링 섹션으로 간섭 수준을 제어할 수 있고 설치 공간이 제한된 응용 분야에 적합합니다.
2단계 필터링은 장비가 더 까다로운 전자기 환경에서 작동하는 경우 추가적인 감쇠를 제공합니다.
적절한 구성은 장비, 간섭 특성, 필요한 감쇠 및 설치 조건에 따라 결정되어야 합니다.
관련 제품 구성에는 다음 사양이 적용됩니다. 다양한 Dufew 전기 필터 시리즈는 전압 및 전류 범위가 다를 수 있습니다.
| 매개변수 | 사양 |
|---|---|
| 정격전압 | 지정된 단상 구성의 경우 250VAC |
| 정격전류 | 지정된 단상 구성의 경우 1A--60A |
| 작동 주파수 | 50Hz / 60Hz / 최대 500Hz, 구성에 따라 다름 |
| 필터링 범위 | 5kHz~30MHz |
| 유전 강도, 라인 간 | 1500VDC / 60초 |
| 절연 강도, 라인-접지 | 2250VDC / 60초* |
| 절연저항 | 1000VDC에서 >100MΩ |
| 과부하 기능 | 1분 동안 1.4 × 정격 전류(과부하 이벤트 간격은 최소 15분) |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | T40 / F (155°C) |
| 난연성 등급 | UL94V-2 |
| 제품표준 | GB/T 15287/8 |
* 제공된 기술 정보에는 선-접지 절연 내력에 대한 2500VDC/60s도 나와 있습니다. 적용 가능한 값은 선정된 모델의 최종 사양에서 확인하시기 바랍니다.
일반적인 모델 명칭은 CAF-4 3 1-0010입니다.
| 암호 | 설명 |
|---|---|
| CAF | Dufew 전기 필터 시리즈 |
| 4 | 전압 등급; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | 위상 구성; 3 = 3상, 1 = 단상 |
| 1 | 필터 카테고리; 1 = 입력 필터, 2 = 출력 필터 |
| 0010 | 정격 전류; 0010 = 10A |
모델명을 해당 제품 사양 및 명판과 비교하여 확인한 후 주문하시기 바랍니다.
필터 회로는 공통 모드 및 차동 모드 고주파 간섭을 모두 처리하므로 다양한 유형의 전도성 EMI가 존재할 수 있는 곳에서 사용할 수 있습니다.
필터는 연결된 장비에서 생성되어 공급 네트워크를 향해 전도되는 간섭을 줄이는 동시에 전원 연결을 통해 유입되는 외부 고주파 방해를 제한할 수 있습니다.
지정된 필터링 범위에는 스위칭 전력 전자 장치 및 기타 전자 장비와 관련된 고주파 간섭이 포함됩니다.
필터링 구조는 간섭 수준 및 설치 요구 사항에 따라 선택할 수 있습니다.
통합 구조는 장착 공간이 제한된 제어 캐비닛 및 전기 인클로저 내부 설치에 적합합니다.
이 필터는 전도 EMI를 제어해야 하는 단상 전력 전자 장비용으로 설계되었습니다. 단상 인버터, 서보 드라이브, 스위칭 전원 공급 장치, 컨트롤러, 자수 기계, 조각 기계, 산업용 제어 장비 및 EMI에 민감한 환경에 설치된 기타 전자 장비에 사용할 수 있습니다.
필터는 여러 전자 장치가 동일한 전원 네트워크에서 작동하고 전도성 간섭이 장비 작동이나 시스템 성능에 영향을 미칠 수 있는 전기 설비에도 사용할 수 있습니다.
장비가 다음과 같은 간섭 관련 증상을 경험할 때 필터가 적합할 수 있습니다.
- 예상치 못한 종료
- 허위 트리거링 또는 비정상적인 작동
- 통신 또는 제어 간섭
- 과도한 전기적 소음
- 인접한 장비 간의 전력선 간섭
이러한 증상의 원인은 여러 가지일 수 있습니다. 필터를 선택하기 전에 문제의 실제 원인을 식별해야 합니다. 필터는 과부하, 잘못된 접지, 절연 실패, 장비 결함 또는 기타 근본적인 전기 문제에 대한 시정 조치를 대체하지 않습니다.
필터 선택은 장비의 공급 전압, 정격 전류, 작동 주파수, 단상 구성, 필요한 필터링 성능, 설치 크기, 접지 방법, 주변 온도 및 보호 수준을 고려해야 합니다.
지정된 단상 구성의 경우 권장 필터 등급은 장비 정격 전류의 약 1.2~1.5배입니다. 최종 선택 시 실제 부하 전류, 과부하 조건, 작동 온도 및 제조업체 사양도 고려해야 합니다.
모델 선택을 위해 고객은 장비 모델, 공급 전압, 정격 전류, 작동 주파수, 배선도, 설치 치수, 간섭 증상 및 작동 환경을 제공할 수 있습니다.
고주파 EMI 억제를 위해서는 올바른 설치가 특히 중요합니다.
설치하기 전에 장비의 전압과 전류를 확인하십시오. 선택한 필터는 장비 공급 및 작동 전류와 호환되어야 합니다.
하우징, 단자, 장착 지점, 식별 라벨 및 배선 표시를 확인하십시오. 손상된 장치를 설치하지 마십시오.

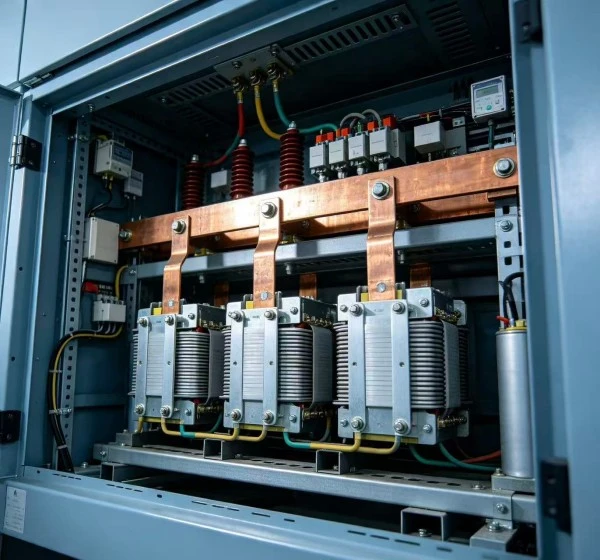

보호 장비의 전원 유입구에 최대한 가깝게 필터를 설치하십시오. 캐비닛 설치의 경우 설치 요구 사항에 따라 필터를 적절한 금속 장착 표면에 장착할 수 있습니다.
해당 배선도에 따라 입력 전원 공급 장치와 장비 입력 사이에 필터를 연결합니다. 정의된 연결 방향이 지정된 표시된 입력 및 출력 단자를 따르십시오.
접지 단자는 안정적으로 연결되어야 합니다.
필터 입력 배선과 출력 배선을 함께 묶지 마십시오.
고주파 간섭은 밀접하게 연결된 입력 및 출력 도체 사이에 결합되어 필터링 회로를 우회할 수 있습니다. 따라서 입력측 배선과 부하측 배선은 별도로 라우팅하고 가능한 한 멀리 유지해야 합니다.
접지 도체는 짧아야 하며 설치에 적합한 낮은 임피던스를 가져야 합니다.
배선 및 접지를 확인한 후:
1. 모든 터미널 연결을 확인합니다.
2. 입출력 케이블 분리 상태를 확인하세요.
3. 장비에 전원을 공급합니다.
4. 작동 상태 및 경보 조건을 관찰하십시오.
5. 원래의 간섭이 감소되었는지 확인하십시오.
소형 단상 장비의 경우 통합 필터 어셈블리를 사용하면 설치에 필요한 구성 요소 수를 줄일 수 있습니다.
| 비교 | 통합 단상 필터 | 별도의 필터 장치 |
|---|---|---|
| 구조 | 하나의 통합 어셈블리 | 여러 개의 독립 어셈블리 |
| 설치 | 필터 설치 지점 1개 | 별도의 장치 및 장착 지점 |
| 배선 | 전용 필터 입력 및 출력 단자 | 추가 상호 연결 및 라우팅 |
| 캐비닛 공간 | 소형 제어 캐비닛에 적합 | 각 장치마다 공간이 필요합니다. |
| 구성요소 관리 | 하나의 제품 조립 | 별도의 구성 요소 및 액세서리 |
실제 EMI 성능은 필터 회로, 전기 조건, 접지, 케이블 라우팅 및 설치 품질에 따라 달라집니다. 애플리케이션별 테스트 데이터 없이 통합 구조 자체가 우수한 EMI 감쇠를 보장하는 것으로 간주되어서는 안 됩니다.
Dufew Electric은 저항기, 제동 시스템, 리액터, 필터, 변압기 및 맞춤형 전기 부품을 포함한 전력 전자 부품을 제조합니다.

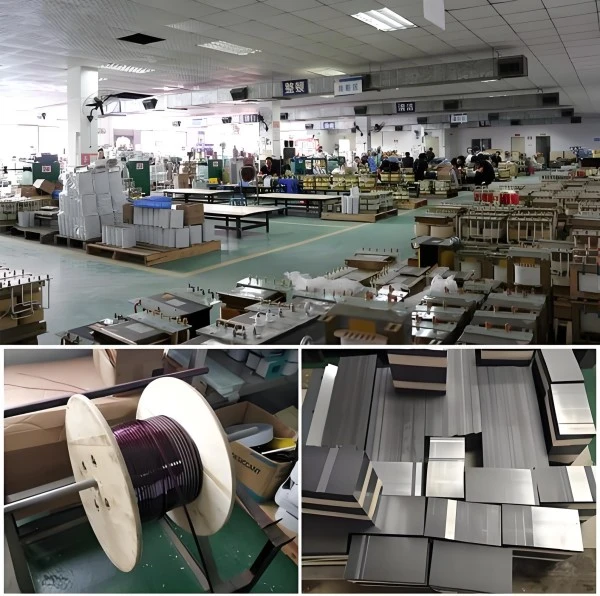

전원 공급 장치 필터의 경우 생산 및 검사에는 다음이 포함될 수 있습니다.
부품 검사 → 필터 조립 → 전기 테스트 → 최종 검사 → 포장
제품 구성에 따라 검사에는 다음이 포함될 수 있습니다.
- 부품 사양 검증
- 단자 및 접속점검
- 절연저항 시험
- 절연 내력 테스트
- 전기적 성능 테스트
- 치수검사
- 최종 제품 검사
제품 및 프로젝트 요구 사항에 따라 적용 가능한 기술 기록 및 테스트 문서가 제공될 수 있습니다.

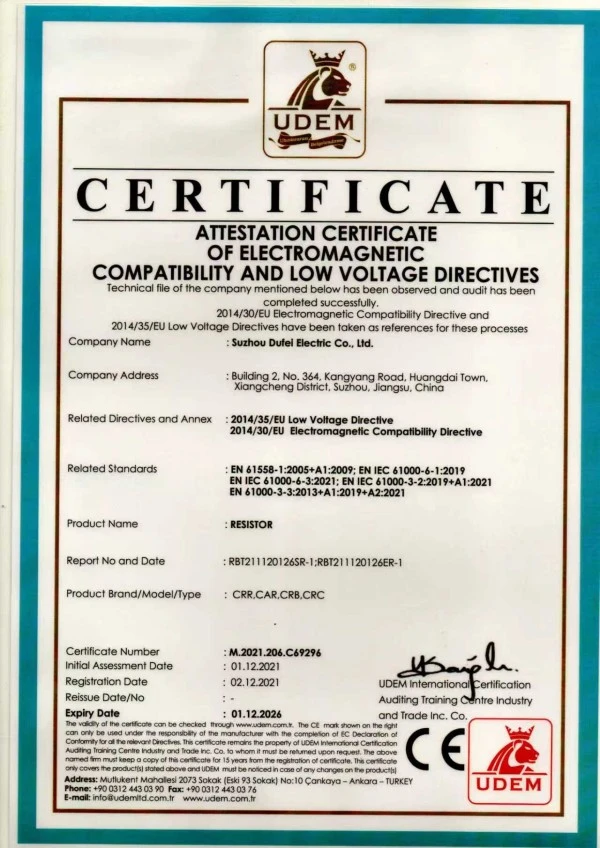

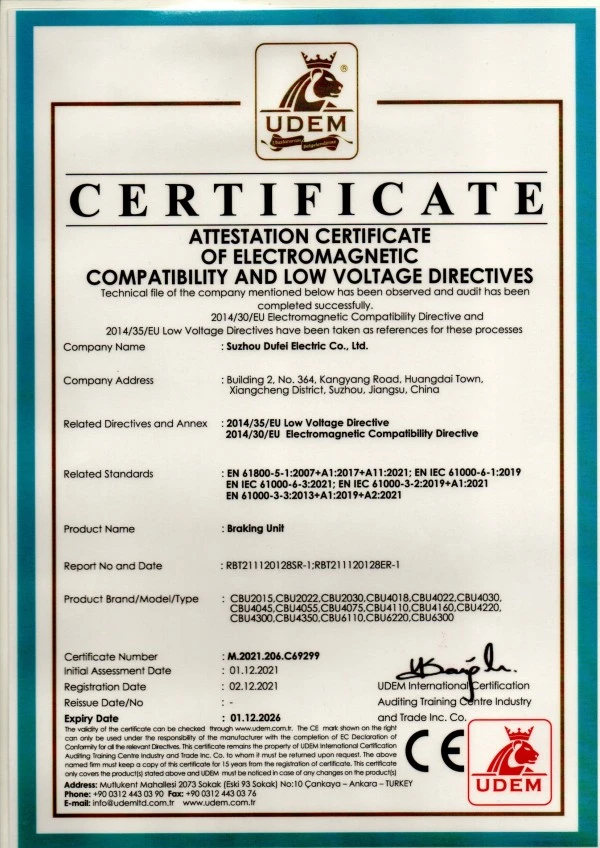

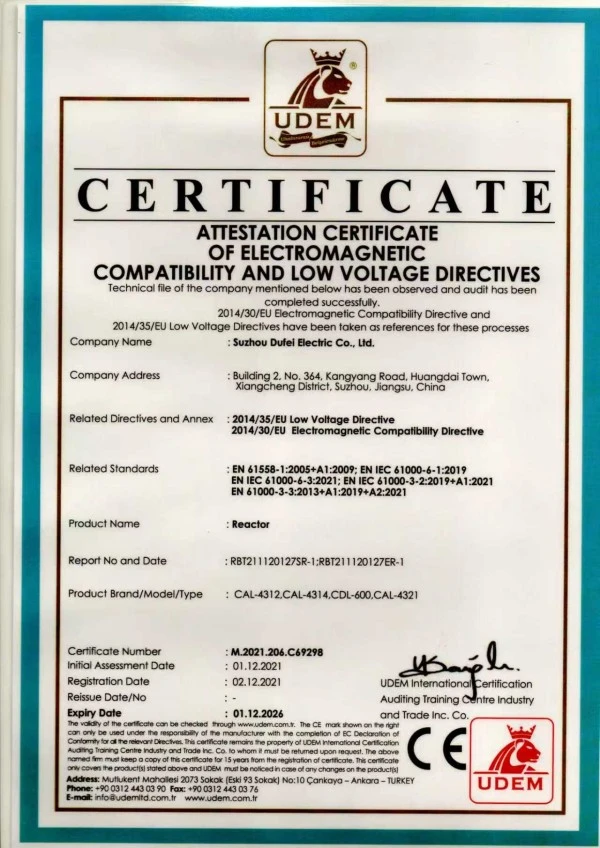

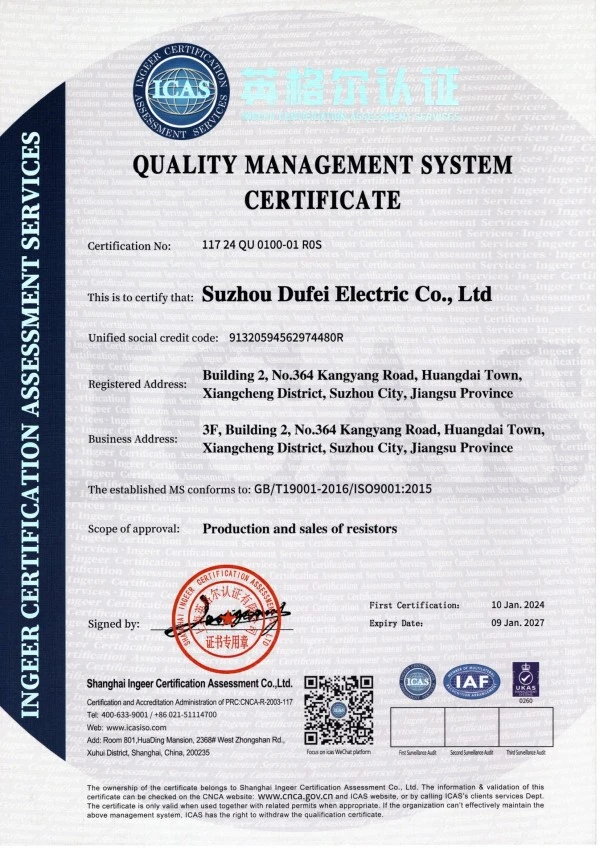

Dufew Electric은 품질 관리 및 제품 규정 준수 활동을 지원하는 ISO 및 CE 인증을 보유하고 있습니다.
선택한 모델, 제품 구성 및 대상 시장에 따라 해당 인증서 및 기술 문서를 확인해야 합니다.
국제 주문은 제품 수량, 크기, 목적지 및 배송 요구 사항에 따라 준비될 수 있습니다.
해상 화물, 항공 화물, 특급 배송 또는 고객이 지정한 운송업체를 적절하게 사용할 수 있습니다. 포장은 제품 구조 및 운송 조건에 따라 선택됩니다.
전력선을 통해 이동하는 전도성 전자기 간섭을 억제하기 위해 전자 장비의 전원 입력에 설치됩니다. 일반적인 응용 분야에는 단상 인버터, 서보 드라이브, 스위칭 전원 공급 장치 및 컨트롤러가 포함됩니다.
필터는 공통 모드 및 차동 모드 고주파 간섭을 모두 해결하도록 설계되었습니다. 해당 구성에 대해 지정된 필터링 범위는 5kHz~30MHz입니다.
보호 장비의 전원 입력에 최대한 가깝게 설치해야 합니다. 필터를 우회할 수 있는 전자기 결합을 줄이기 위해 입력측 케이블과 출력측 케이블을 분리해야 합니다.
예. 전기 정격이 호환되는 경우 단상 인버터, 서보 드라이브, 스위칭 전원 공급 장치, 컨트롤러 및 유사한 전자 장비를 포함한 애플리케이션에 사용됩니다.
선택 시 장비의 정격 및 실제 작동 전류, 공급 전압, 작동 조건 및 필터 사양을 고려해야 합니다. 제공된 선택 지침에서는 장비 정격 전류의 약 1.2~1.5배를 권장합니다.
전도된 전자기 간섭이나 전력선 장애로 인해 이러한 증상이 발생하거나 악화될 때 도움이 될 수 있습니다. 과부하, 잘못된 접지, 절연 문제 또는 내부 장비 결함으로 인해 결함이 발생한 경우 근본 원인을 별도로 해결해야 합니다.
전기 정격, 필터링 구조, 설치 치수 및 기타 사양은 장비 및 적용 요구 사항에 따라 평가될 수 있습니다.
예. 1,000m 이상에서는 열 방출을 줄이려면 전류 감소가 필요할 수 있습니다. 제공된 기술 정보에는 최대 고도가 2,000m로 지정되어 있으며 1,000m 이상에서는 15% 전류 감소를 권장합니다. 선택한 모델에 대한 최종 요구 사항을 확인해야 합니다.
Dufew Electric은 단상 인버터, 서보 드라이브, 스위칭 전원 공급 장치, 컨트롤러 및 기타 전력 전자 장비용 전원 공급 장치 필터를 공급합니다. 필터는 공통 모드 및 차동 모드 필터링 구성 요소를 사용하여 전원 연결을 통해 전도성 EMI를 줄입니다.
제품 선택을 위해 장비 전압, 정격 전류, 작동 주파수, 설치 조건 및 구성 검토에 사용할 수 있는 간섭 정보를 제공하십시오.
