회로 테스트의 경우 저항값이 처음부터 고정되어 있지 않은 경우가 많습니다. 엔지니어는 한 테스트에는 10Ω, 다른 테스트에는 25Ω이 필요할 수 있으며, 다른 조건에서 회로를 확인하려면 더 높은 값이 필요할 수 있습니다. Decade Resistance Box는 선택 가능한 저항 단계를 통해 이러한 변경을 수행하므로 매번 테스트 설정을 다시 구축할 필요가 없습니다.
이러한 유형의 장비는 주로 전기 실험실, 개발 부서, 교정 작업 및 테스트 벤치에서 찾아볼 수 있습니다. 주요 장점은 간단합니다. 하나의 장치가 반복 측정에 대해 알려진 많은 저항 값을 제공할 수 있다는 것입니다.
기존 저항은 고정된 값을 갖습니다. 다른 값이 필요한 경우 구성 요소를 교체하거나 다른 저항기를 연결해야 합니다.
10년 구성은 다르게 작동합니다. 필요한 값을 얻기 위해 개별 저항 섹션을 켜거나 끕니다. 그런 다음 테스트 회로에서 계측기를 제거하지 않고도 설정을 변경할 수 있습니다.
이는 다양한 조건에서 회로를 점검해야 할 때 특히 유용합니다. 모든 테스트 포인트마다 별도의 저항기를 준비하는 대신 운영자가 직접 설정을 변경할 수 있습니다.
프로토타입 개발 중에 엔지니어는 회로를 테스트할 때까지 최종 저항 값을 알지 못할 수 있습니다. 조정 가능한 저항을 사용하면 최종 구성 요소를 선택하기 전에 다양한 값을 비교할 수 있습니다.
기기가 예상 판독값을 제공하는지 여부를 확인하기 위해 알려진 저항 값을 측정 회로에 도입할 수 있습니다. 여기서는 정확성, 안정성 및 지정된 저항 범위가 중요합니다.
회로가 예상대로 작동하지 않는 경우 제어된 증분으로 저항을 변경하면 전류, 전압 또는 제어 신호가 어떻게 반응하는지 알 수 있습니다. 이를 통해 결함 조사를 보다 체계적으로 수행할 수 있습니다.
생산 및 엔지니어링 테스트 벤치에는 사전 정의된 여러 가지 저항 조건이 필요한 경우가 있습니다. 선택 가능한 장치는 동일한 테스트가 다른 장비에서 반복될 때 설정 변경을 줄일 수 있습니다.
저항 범위는 시작점일 뿐입니다. 테스트의 전기적 조건에 따라 특정 구성이 적절한지 여부가 결정됩니다.
| 사양 | 중요한 이유 |
|---|---|
| 저항 범위 | 선택할 수 있는 가장 낮은 값과 가장 높은 값을 정의합니다. |
| 단계 값 | 저항을 얼마나 세밀하게 조정할 수 있는지를 결정합니다. |
| 정확성 | 실제 저항이 선택한 값과 얼마나 밀접하게 일치하는지 표시합니다. |
| 최대 전류 | 선택한 저항을 안전하게 통과할 수 있는 전류를 제한합니다. |
| 전력 등급 | 작동 중에 방출될 수 있는 열의 양을 결정합니다. |
| 온도 계수 | 온도에 따라 저항이 얼마나 변하는지를 나타냅니다. |
이 두 사양은 때때로 혼동됩니다.
범위는 저항을 얼마나 조정할 수 있는지를 나타냅니다. 해상도는 각 조정이 얼마나 작은지 알려줍니다. 매우 넓은 범위를 포괄하는 장치는 필요한 테스트가 특정 저항 값 주변의 작은 변화에 따라 달라지는 경우 여전히 부적합할 수 있습니다.
예를 들어 테스트에서 작은 증분으로 비교하기 위해 100Ω에 가까운 값이 필요한 경우 단순히 최대 저항이 매우 높다는 것보다 해당 지점 주변에서 사용 가능한 단계가 더 중요합니다.
저항은 전류가 통과할 때 열을 발생시킵니다. 이로 인해 특히 장비가 저전류 측정 회로가 아닌 전원 회로에 연결된 경우 전류 정격이 중요한 고려 사항이 됩니다.
시험 기간도 중요합니다. 짧은 측정을 견딜 수 있는 저항 값은 연속 부하용이 아닐 수도 있습니다. 반복되는 테스트는 각 개별 테스트가 비교적 짧은 경우에도 추가 열을 발생시킬 수 있습니다.
따라서 사양을 확정할 때에는 요구되는 저항, 전류, 전압, 시험시간, 반복률 등을 함께 고려해야 한다.
조정 가능한 테스트 장비는 모든 저항 애플리케이션을 대체할 수 없습니다.
전력 소산 또는 제동에 사용되는 고정 저항의 경우,권선 저항기종종 더 적절한 선택입니다. 설계에서 하우징으로 직접 열이 전달되는 소형 금속 피복 구조가 필요한 경우알루미늄 클래드 저항기고려될 수 있다.

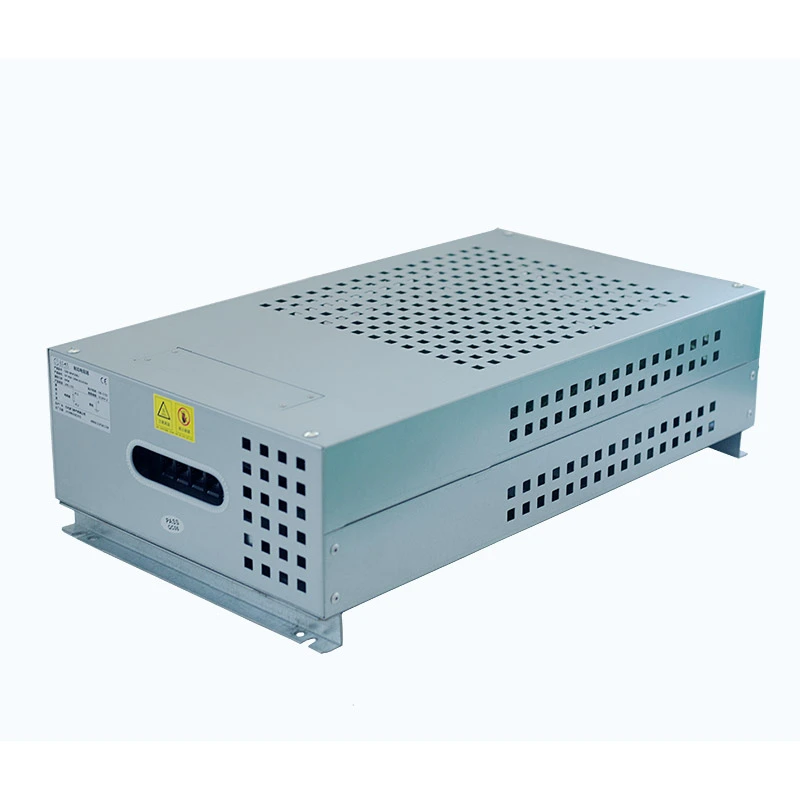

고전력 테스트는 또 다른 경우입니다. 에이부하 저항 캐비닛더 큰 에너지 및 열 부하를 중심으로 설계되었으며 하나의 인클로저에 여러 저항 요소를 통합할 수 있습니다.
차이점은 주로 수행되는 작업에 있습니다. 하나는 테스트 값을 변경하기 위한 것입니다. 다른 것들은 정의된 전기 부하를 처리하도록 설계되었습니다.
일부 테스트 시스템에는 범용 범위가 아닌 특정 저항 시퀀스가 필요합니다. 단계 수, 저항 값, 전류 용량, 단자 배열, 인클로저 크기 및 제어 방법이 모두 최종 구성에 영향을 미칠 수 있습니다.
듀퓨 일렉트릭은 OEM 프로젝트 및 애플리케이션별 테스트 장비에 대한 이러한 요구 사항을 검토할 수 있습니다. 테스트 회로, 필요한 저항 값, 작동 전류, 전압 및 테스트 주기를 제공하면 엔지니어링 팀이 구성을 결정하기 위한 보다 명확한 기반을 얻을 수 있습니다.
듀퓨 일렉트릭는 산업용 전기 응용 분야용 저항 제품 및 관련 부품을 생산하는 중국의 전력 전자 제조업체입니다. 제품 범위에는 제동 장치, 리액터 및 필터도 포함됩니다.
이 회사는 장비 제조업체, 유통업체, 시스템 통합업체 및 산업 고객과 협력합니다. 관련 제품 및 품질 요구 사항에 대해 ISO 및 CE 인증이 가능합니다.
개별 저항을 변경하지 않고 테스트 회로에 알려진 다른 저항 값이 필요한 경우에 사용됩니다. 일반적인 작업에는 회로 개발, 교정, 문제 해결 및 실험실 테스트가 포함됩니다.
아니요. 범위는 테스트에 필요한 값을 포함해야 하며, 조정 단계는 수행되는 측정에 충분해야 합니다.
전류 및 전력 정격이 허용하는 경우에만 가능합니다. 저항 값만으로는 장치가 특정 전기 부하를 처리할 수 있는지 여부가 결정되지 않습니다.
가장 유용한 정보에는 저항 범위, 단계 값, 필요한 정확도, 전압, 전류, 테스트 기간, 듀티 사이클, 치수, 연결 방법 및 수량 등이 포함됩니다. 회로도나 테스트 절차에 대한 설명도 도움이 될 수 있습니다.
선택 가능한 저항 장비는 주로 테스트 및 조정용으로 만들어졌습니다. 고정 전력 저항기는 일반적으로 저항 값이 이미 결정되어 있고 구성 요소가 정의된 부하에서 연속적으로 작동해야 하는 경우 선택됩니다.
