제동 초퍼가 최신 VFD 시스템의 동적 제동 성능을 어떻게 향상시킬 수 있습니까?

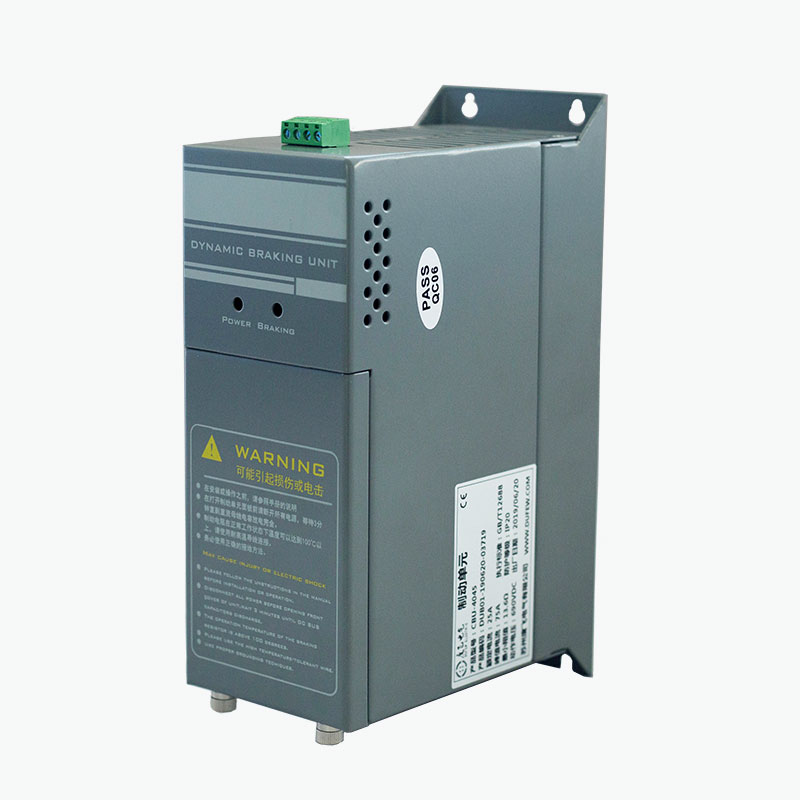

듀퓨제공합니다제동 초퍼가변 주파수 드라이브(VFD)용 외부 동적 제동 솔루션으로, 급속 감속이나 부하 점검 중에 모터가 발전기로 작동할 때 DC 버스 전압을 제어하는 ​​데 도움이 됩니다. 220V, 380V 및 690V 드라이브 시스템용으로 설계된 CBU 시리즈는 제동력, 듀티 사이클, DC 버스 전압, 저항기 사양 및 설치 요구 사항에 따라 구성할 수 있습니다.

제동 초퍼는 동적 제동 시스템의 주요 전환 구성 요소입니다. 모터가 감속하면 재생 에너지가 VFD의 DC 버스로 다시 흘러 전압이 상승할 수 있습니다. 이 에너지가 적절하게 제어되지 않으면 드라이브에 과전압 보호가 발생하거나 제어되지 않은 종료가 발생할 수 있습니다. 제동 초퍼는 DC 버스 전압을 모니터링하고 IGBT 회로를 빠르게 전환하여 초과 에너지를 제동 저항기로 전달하여 열로 변환합니다. 이 기사에서는 제동 초퍼의 작동 방식, 주요 기술 매개변수, 선택 기준, 응용 프로그램, 보호 기능 및 설치 고려 사항에 대해 설명합니다.

목차

1. 제동 초퍼란 무엇입니까?
2. 제동 초퍼는 어떻게 작동합니까?
3. 어떤 기술적 매개변수가 중요합니까?
4. 제동 초퍼를 어떻게 선택해야 합니까?
5. 제동 초퍼는 어디에 사용됩니까?
6. 제동 초퍼와 제동 저항기
7. 어떤 보호 기능이 중요합니까?
8. 설치 및 시운전 고려 사항
9. 제조 및 품질 고려 사항
10. 자주 묻는 질문

제동 초퍼란 무엇입니까?

제동 초퍼는 가변 주파수 드라이브의 DC 중간 회로에 사용되는 전자 스위칭 장치입니다. 주요 목적은 회생 에너지로 인한 DC 버스 전압의 상승을 제어하는 ​​것입니다.

정상적인 모터 작동 중에는 전기 에너지가 기계 에너지로 변환됩니다. 그러나 고관성 부하가 감속되면 모터는 일시적으로 발전기로 작동할 수 있습니다. 그런 다음 기계적 에너지는 전기 에너지로 다시 변환되어 DC 버스로 전송됩니다. 이 회생 에너지는 DC 링크 전압을 증가시킵니다.

제동 초퍼는 이러한 초과 에너지에 대한 제어된 경로를 제공합니다. DC 버스 전압이 사전 설정된 제동 임계값에 도달하면 초퍼의 IGBT 스위칭 회로가 켜지고 에너지를 외부 제동 저항기로 보냅니다. 저항기는 전기 에너지를 열로 변환하여 DC 버스를 적절한 작동 범위 내로 유지하는 데 도움을 줍니다.

따라서 제동 초퍼는 에너지를 독립적으로 소산하지 않습니다. 대신 제동 저항기가 DC 버스에 연결되는 시기와 방법을 제어합니다.

제동 초퍼는 어떻게 작동합니까?

작동 원리는 자동 DC 버스 전압 모니터링과 신속한 전자 스위칭을 기반으로 합니다. 전체 프로세스는 다음과 같이 요약될 수 있습니다.

1. 모터 감속:VFD는 모터에 속도를 줄이도록 명령합니다.
2. 재생 작동:모터는 일시적으로 발전기 역할을 합니다.
3. DC 버스 전압 상승:회생 전기 에너지는 드라이브의 DC 링크로 반환됩니다.
4. 임계값 감지:제동 초퍼는 DC 버스 전압이 구성된 작동 수준에 도달했음을 감지합니다.
5. IGBT 스위칭:스위칭 회로는 제동 저항기에 대한 경로를 전달하고 제공합니다.
6. 에너지 소산:제동 저항기는 과도한 전기 에너지를 열로 변환합니다.
7. 끄기:DC 버스 전압이 릴리스 임계값 아래로 떨어지면 초퍼가 꺼집니다.

이 전환 주기는 제동 중에 빠르게 반복될 수 있습니다. 그 결과 기본 전압 모니터링을 위한 별도의 외부 컨트롤러가 필요 없이 재생 에너지 소실이 제어됩니다.

자주 제동하거나 재생 에너지가 높은 애플리케이션의 경우 VFD의 내부 제동 용량이 충분하지 않을 때 외부 제동 초퍼가 특히 유용할 수 있습니다.

어떤 기술적 매개변수가 중요합니까?

모터 출력만을 기준으로 제동 초퍼를 선택하면 제동 시스템이 부적합해질 수 있습니다. 실제 재생 조건, DC 버스 전압, 제동 주파수, 저항기 특성 및 듀티 사이클을 모두 평가해야 합니다.

최종 전압, 모델, 전기 구성 및 제동 용량은 항상 특정 VFD 및 애플리케이션 요구 사항에 따라 확인되어야 합니다.

제동 초퍼를 어떻게 선택해야 합니까?

전문적인 선택은 단순히 초퍼를 모터의 정격 출력에 맞추는 것이 아니라 제동 조건부터 시작됩니다. 소형 모터를 매우 자주 정지시키는 시스템은 가끔씩만 제동하는 대형 모터보다 더 까다로운 열 조건을 생성할 수 있습니다.

주요 선택 요소는 다음과 같습니다.

• 드라이브 시스템 전압:헬기의 전압 등급이 VFD 시스템과 일치하는지 확인하십시오.
• 모터 출력:전체 시스템 규모를 결정하기 위한 기준으로 모터 정격을 사용하십시오.
• 부하 관성:관성이 높은 부하는 일반적으로 급속 감속 중에 더 많은 회생 에너지를 생성합니다.
• 감속 시간:정지 시간이 짧을수록 순간 제동력이 높아질 수 있습니다.
• 제동 빈도:반복적인 제동 주기는 열 응력을 증가시킵니다.
• 제동 저항기:저항 값, 정격 전력 및 듀티 사이클은 초퍼와 호환되어야 합니다.
• 주변 온도:주변 온도가 높을수록 사용 가능한 열 용량이 줄어들 수 있습니다.
• 캐비닛 환기:열 방출을 위해서는 적절한 공기 흐름과 설치 공간이 필수적입니다.
• 병렬 작동:제동 요구 사항이 한 장치의 용량을 초과하는 경우 여러 개의 초퍼를 고려할 수 있습니다.

엔지니어링 평가를 위한 유용한 정보에는 VFD 모델, 모터 정격, 부하 유형, 필요한 감속 시간, 제동 빈도, 기존 저항기 사양 및 예상 듀티 사이클이 포함됩니다.

제동 초퍼는 어디에 사용됩니까?

제동 초퍼는 급속 감속, 높은 관성 또는 정비 부하가 DC 버스에 상당한 에너지를 반환할 수 있는 산업용 드라이브 시스템에 널리 적용할 수 있습니다.

제동 초퍼와 제동 저항기

일반적인 오해는 제동 초퍼와 제동 저항이 동일한 기능을 수행한다는 것입니다. 실제로 이들은 동적 제동 시스템 내의 보완적인 구성 요소입니다.

따라서 초퍼는 스위칭 컨트롤러 역할을 하고, 저항기는 에너지 소산 요소 역할을 합니다. 두 구성 요소 모두 구동 시스템 및 제동 듀티 사이클에 올바르게 일치해야 합니다.

어떤 보호 기능이 중요합니까?

제동 회로는 상당한 전기 및 열 에너지를 처리할 수 있으므로 안정적인 산업 작동을 위해서는 보호 기능이 중요합니다. 선택한 구성에 따라 Dufew CBU 시리즈는 여러 보호 기능을 통합할 수 있습니다.

• DC 버스 과전압 보호
• 제동 회로 단락 보호
• 과열 보호
• 냉각팬 결함 보호
• 오류 릴레이 출력

오류 릴레이는 정의된 오류 조건이 발생할 때 외부 제어 시스템에 신호를 제공할 수 있습니다. 이는 제동 회로를 더 광범위한 산업 자동화 및 보호 전략에 통합하는 데 도움이 될 수 있습니다.

설치 및 시운전 고려 사항

전기 안전과 제동 성능 모두를 위해서는 올바른 설치가 필수적입니다. 제동 초퍼를 시운전하기 전에 엔지니어는 초퍼를 개별적으로 점검하기보다는 전체 제동 회로를 확인해야 합니다.

1. 초퍼 전압 등급이 드라이브 시스템과 일치하는지 확인하십시오.
2. 연결하기 전에 DC 버스 극성을 확인하십시오.
3. 제동 저항기의 저항과 정격 전력을 확인하십시오.
4. 모든 단자가 올바르게 연결되어 있고 단단히 조여져 있는지 확인하십시오.
5. 충분한 환기와 설치 공간을 확보하십시오.
6. 적절한 경우 민감한 제어 및 신호 배선과 전원 배선을 분리하십시오.
7. 제어 아키텍처에서 필요할 경우 오류 릴레이 회로를 연결합니다.
8. 시스템에 전원을 공급하기 전에 전기 검사를 수행하십시오.

강제 공기 냉각은 제동 빈도가 높거나 제동력이 상당한 응용 분야에 중요할 수 있습니다. 실제 열 성능은 제동력, 듀티 사이클, 주변 온도, 캐비닛 환기, 설치 간격 및 작동 주파수에 따라 달라집니다.

설치 및 시운전은 해당 제품 문서 및 전기 요구 사항에 따라 자격을 갖춘 전기 기술자가 완료해야 합니다.

제조 및 품질 고려 사항

중국 제조업체 또는 공급업체로부터 제동 초퍼를 구매하는 산업 고객의 경우 제조 능력, 테스트 절차, 문서 및 기술 지원과 함께 제품 성능을 평가해야 합니다.

듀퓨 Electric은 제동 초퍼, 제동 저항기, 제동 장치, 리액터, 필터, 변압기 및 산업용 저항기를 포함하여 산업용 드라이브 및 전력 제어 애플리케이션을 위한 전력 전자 부품을 제조합니다.

제품 구성에 따라 품질 관리에는 다음이 포함될 수 있습니다.

• 입고 자재 검사
• 전기적 연결 검사
• 절연 저항 테스트
• 절연 강도 테스트
• 스위칭 기능 검증
• 보호기능 검증
• 냉각팬 점검
• 단자 및 치수검사
• 최종 제품 검사 및 포장

CBU 시리즈는 GB/T 12668의 해당 요구 사항에 따라 제조되었으며 Dufew Electric은 품질 및 제품 규정 준수 시스템 내에서 관련 ISO 및 CE 인증을 유지합니다. 특정 인증 문서 및 기술 기록은 선택한 모델 및 프로젝트 요구 사항에 따라 확인되어야 합니다.

제동 초퍼에 관해 자주 묻는 질문

1. 제동 초퍼의 주요 목적은 무엇입니까?

제동 초퍼는 모터 감속 또는 정비 작업 중에 VFD의 DC 버스로 반환되는 재생 에너지를 제어합니다. 과도한 에너지를 제동 저항기로 전환하여 과도한 DC 버스 전압을 방지합니다.

2. 제동 초퍼가 제동 저항기를 대체합니까?

아니요. 두 구성 요소는 서로 다른 기능을 수행합니다. 제동 초퍼는 스위칭 경로를 제어하고 제동 저항기는 회생 전기 에너지를 열로 변환합니다. 그들은 일반적으로 함께 작동하도록 설계되었습니다.

3. 하나의 제동 초퍼가 고전력 제동 애플리케이션을 지원할 수 있습니까?

이는 필요한 제동력, 듀티 사이클, DC 버스 전압, 저항기 구성 및 선택한 모델에 따라 다릅니다. 단일 장치가 부족한 경우 시스템 설계에 따라 여러 개의 호환 가능한 초퍼를 병렬로 연결할 수 있습니다.

4. Dufew CBU 시리즈는 어떤 전압 시스템을 지원할 수 있습니까?

CBU 시리즈는 220V, 380V 및 690V 드라이브 시스템에 사용할 수 있습니다. VFD의 DC 버스 특성과 용도에 따라 적절한 모델과 제동 전압을 선택해야 합니다.

5. 제동 초퍼를 요청할 때 어떤 정보를 제공해야 합니까?

정확한 기술 선택을 위해 가능한 경우 드라이브 모델, 시스템 전압, 모터 전력, 부하 유형, 감속 시간, 제동 주파수, 필요한 제동 전력, 제동 저항기 사양, 듀티 사이클, 주변 조건 및 설치 요구 사항을 제공하십시오.

결론

제대로 선택된제동 초퍼까다로운 VFD 애플리케이션에서 재생 에너지를 제어하고 안정적인 DC 버스 전압을 유지하는 데 중요한 역할을 할 수 있습니다. 엘리베이터와 크레인부터 원심분리기, 컨베이어, 섬유 장비, 공작 기계에 이르기까지 초퍼, 제동 저항기, 냉각 시스템 및 보호 기능을 올바르게 조합하면 동적 제동 신뢰성을 향상시킬 수 있습니다. 새로운 구동 시스템용 제동 초퍼를 평가하거나 전압, 제동력, 저항기 사양 및 듀티 사이클을 일치시키는 데 도움이 필요한 경우,저희에게 연락주세요듀퓨 Electric과 애플리케이션 요구 사항을 논의하고 적합한 구성을 식별하십시오.
