우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

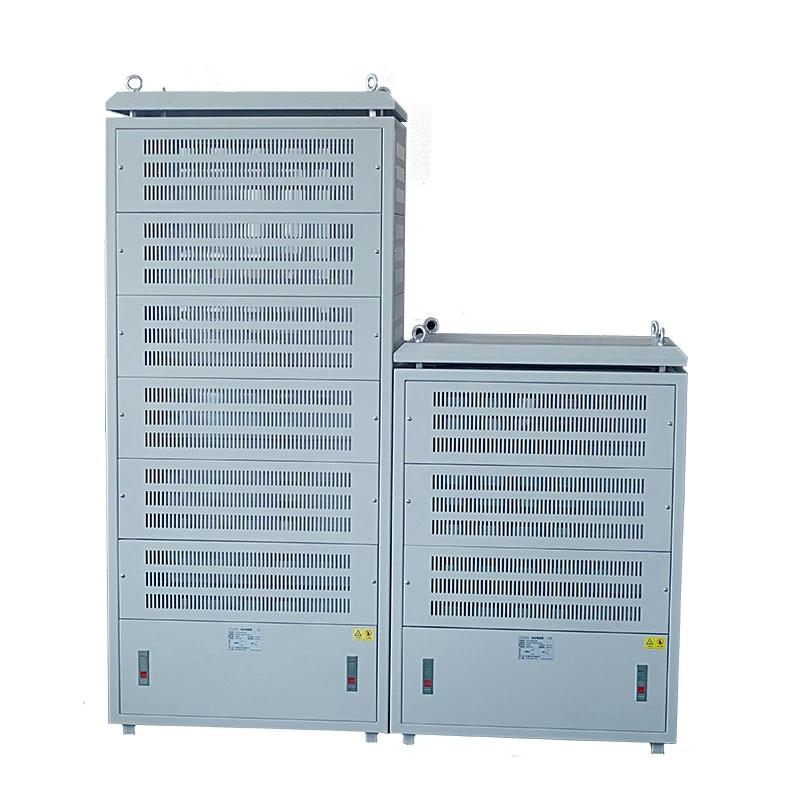

발전기, UPS, 배터리 시스템, 인버터 또는 기타 전원이 제어된 전기 부하에서 작동해야 하는 경우 테스트 장비는 필요한 에너지를 안전하게 흡수할 수 있어야 합니다. 부하 저항기 캐비닛은 여러 저항 요소, 전기 연결부, 냉각 구성 요소 및 보호 구조를 하나의 인클로저에 결합하여 실용적인 솔루션을 제공합니다.
이러한 유형의 장비는 주로 고전력 부하 테스트 및 에너지 소산에 사용됩니다. 구성은 전압, 전력, 저항, 듀티 사이클, 설치 공간 및 부하 제어 방식에 따라 배열될 수 있습니다.
기본 목적은 테스트 중인 장비에 알려진 전기 부하를 적용하는 것입니다. 이를 통해 엔지니어나 유지보수 담당자는 정의된 작동 조건에서 시스템이 어떻게 작동하는지 관찰할 수 있습니다.
예를 들어, 발전기를 시설의 일반 전기 시스템에 연결하지 않고도 다양한 부하 수준에서 테스트할 수 있습니다. UPS는 제어된 수요에 따라 점검할 수 있는 반면, 배터리 시스템은 지정된 저항 부하를 통해 방전될 수 있습니다.
발전기 시운전, 유지보수 및 성능 점검 중에 제어된 부하를 사용할 수 있습니다. 정의된 전기 수요를 적용함으로써 운영자는 출력 전압, 전류, 주파수, 온도 및 전반적인 작동 안정성을 모니터링할 수 있습니다.
UPS 시스템과 전원 공급 장치는 연결된 장비에 의존하지 않고 테스트해야 하는 경우가 많습니다. 알려진 저항 부하는 출력 성능과 열 동작을 확인하기 위한 반복 가능한 테스트 조건을 제공합니다.
저항 부하를 사용하여 저장된 전기 에너지를 제어된 속도로 방전할 수 있습니다. 필요한 구성을 결정할 때는 배터리 용량, 방전 전류, 작동 시간 및 온도 조건을 고려해야 합니다.
일부 모터 드라이브는 모터가 감속할 때 전기 에너지를 생성합니다. 이 에너지가 공급 장치로 반환될 수 없는 경우 저항 부하로 전달되어 열로 변환될 수 있습니다. 필요한 용량은 제동 에너지와 작동 주기에 따라 다릅니다.
고전력 장비는 일반적으로 단일 대형 부품에 의존하기보다는 여러 개의 저항 요소를 사용합니다. 요소는 별도의 섹션으로 나눌 수 있으며 필요한 하중에 따라 다양한 조합으로 연결할 수 있습니다.
이렇게 하면 단계별 로딩이 가능해집니다. 테스트는 낮은 수준에서 시작하여 점진적으로 증가할 수 있으며, 여러 테스트 조건이 필요할 때 선택한 섹션을 독립적으로 작동할 수 있습니다.
전기 배열은 전압, 전류, 총 전력, 저항 값 및 필요한 부하 범위에 따라 다릅니다. 모든 프로젝트에 동일한 캐비닛 구조를 적용할 수는 없습니다.
정격 전력은 작동 시간과 함께 고려해야 합니다. 몇 분 동안 높은 부하를 처리하는 장치는 지속적으로 작동하는 장치와 열 요구 사항이 다릅니다.
반복적인 테스트도 고려해야 합니다. 각각의 개별 시험이 상대적으로 짧더라도 이전 사이클에서 축적된 열은 다음 사이클의 허용 부하에 영향을 줄 수 있습니다.
정확한 선택을 위해서는 공칭 전기 정격과 함께 작동 기간, 반복 간격, 주변 온도 및 필요한 부하를 지정해야 합니다.
저항 요소에 의해 소산되는 모든 전기 에너지는 궁극적으로 열이 됩니다. 따라서 인클로저에는 안전한 작동 온도를 유지하면서 열을 제거하는 적절한 방법이 필요합니다.
일부 저전력 애플리케이션에는 자연 대류가 적합할 수 있습니다. 대용량 장비에는 예상되는 열 발생에 맞춰 팬 용량과 공기 흐름 경로를 갖춘 강제 공기 냉각이 필요할 수 있습니다.
캐비닛 구성에서는 전기 절연, 구성 요소 간격, 터미널 접근, 유지 관리 및 주변 환경도 고려해야 합니다. 실외 설치에는 습기, 먼지, 온도 변화 및 부식에 대한 추가 보호가 필요할 수 있습니다.
| 매개변수 | 선택 고려 사항 |
|---|---|
| 정격전압 | 시스템 전압 및 절연 요구 사항 |
| 부하 전력 | 저항 어셈블리가 흡수할 총 전력 |
| 저항 | 총 저항 및 필요한 부하 범위 |
| 듀티 사이클 | 연속, 간헐적 또는 단기 작동 |
| 냉각 | 자연 대류 또는 강제 공기 냉각 |
| 로드 단계 | 선택 가능한 저항 섹션 수 |
| 설치 | 실내외 조건 및 이용 가능한 공간 |
| 제어 | 수동, 접촉기 기반 또는 원격 부하 스위칭 |
다양한 저항 구성은 다양한 전기 조건에 적합합니다. 에이권선 저항기정의된 저항 값과 적절한 전력 용량이 필요한 곳에 사용할 수 있습니다. 안알루미늄 클래드 저항기유용한 열 전달 경로를 갖춘 소형 금속 하우징 구조를 제공합니다.
A 디케이드 저항 상자다른 유형의 작업을 위한 것입니다. 선택 가능한 저항 값 덕분에 고전력 부하 작동보다는 실험실 테스트, 교정 및 회로 개발에 유용합니다.
캐비닛 조립의 경우 전체 전기 부하, 열 조건 및 설치 배열과 함께 개별 요소의 선택을 고려해야 합니다.
완전한 산업용 전력 시스템에는 각각 특정 전기 기능을 가진 여러 유형의 구성 요소가 포함될 수 있습니다. 저항기는 전기 에너지를 소산하거나 전류 제어를 제공할 수 있는 반면, 리액터는 유도성 임피던스를 도입하여 전류 및 전력 품질 문제를 관리하는 데 도움을 줍니다.
A 필터원치 않는 전기 잡음, 고조파 또는 고주파수 구성 요소를 줄이는 데 사용됩니다. 모터 구동 시스템에서 제동 장치는 재생 에너지가 저항 부하에 도달하기 전에 경로를 제어할 수 있습니다.
Dufew Electric은 산업용 전기 장비용 전력 전자 부품을 개발 및 제조합니다. 제품 범위에는 저항 제품, 제동 장치, 리액터, 필터 및 관련 전력 제어 구성 요소가 포함됩니다.
OEM 및 프로젝트 기반 애플리케이션의 경우 필요한 전압, 전력, 저항, 듀티 사이클, 냉각 방법, 캐비닛 크기, 연결 및 제어 배열에 따라 사양을 검토할 수 있습니다. 이를 통해 전기 구성을 실제 장비 및 테스트 조건과 일치시킬 수 있습니다.
Dufew Electric은 장비 제조업체, 유통업체, 시스템 통합업체 및 산업 사용자에게 서비스를 제공하는 중국의 제조업체 및 공급업체입니다. 회사는 관련 제품 및 규정 준수 요구 사항에 대한 ISO 및 CE 인증을 보유하고 있습니다.
일반적인 응용 분야에는 발전기, UPS 시스템, 배터리, 에너지 저장 장비, 인버터, 전원 공급 장치 및 선택된 모터 구동 시스템이 포함됩니다. 필요한 구성은 장비 용량 및 테스트 조건에 따라 다릅니다.
예. 여러 저항 섹션을 별도의 부하 단계로 설계할 수 있으므로 작업자는 다양한 부하 수준을 선택할 수 있습니다. 스위칭 방법은 전기 정격 및 제어 요구 사항에 따라 다릅니다.
작동 시간이 길어지면 더 많은 열이 축적되므로 더 큰 열 용량이 필요합니다. 적절한 등급을 결정할 때 테스트 기간, 반복 빈도, 냉각 조건 및 주변 온도를 고려해야 합니다.
이는 일반적으로 저항 요소에 의해 발생된 열이 자연 대류가 효과적으로 제거할 수 있는 수준을 초과하는 경우로 간주됩니다. 필요한 공기 흐름은 전력 수준, 인클로저 설계, 작동 시간 및 주변 조건에 따라 다릅니다.
유용한 정보에는 전압, 전류, 부하 전력, 저항, 테스트 기간, 듀티 사이클, 부하 단계, 설치 환경, 사용 가능한 캐비닛 크기, 냉각 조건 및 제어 요구 사항이 포함됩니다. 장비 모델과 의도된 테스트 절차도 기술 평가에 도움이 될 수 있습니다.
