우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.
전력기기의 설치나 양산 전 성능 검증이 필요한 경우에는 안정적이고 제어 가능한 부하 소스가 필수적입니다.

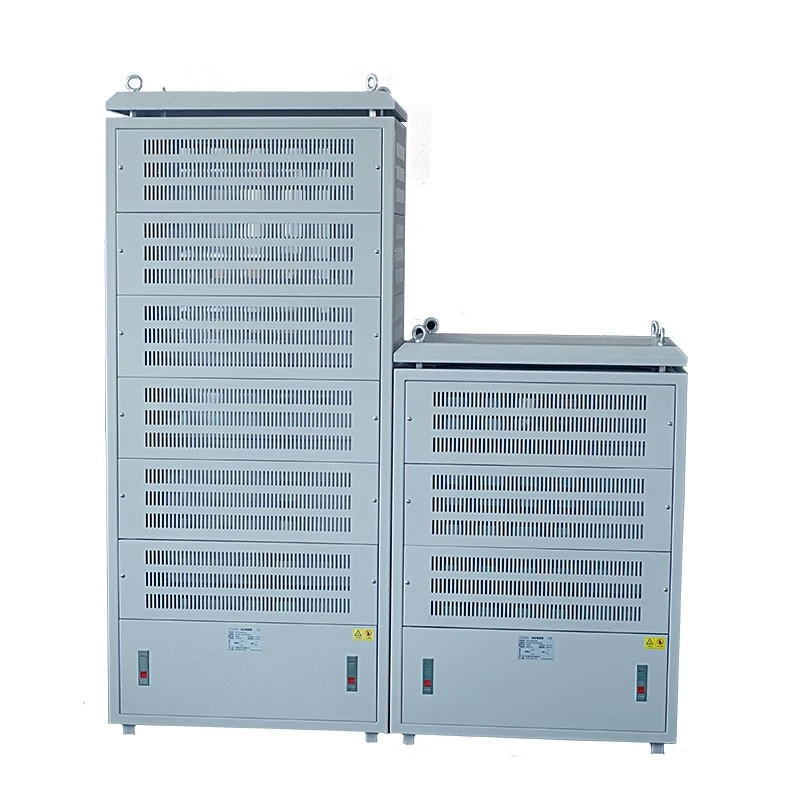

Dufew 전기 부하 저항기 캐비닛은 건식 저항기 요소를 통해 실제 작동 부하를 시뮬레이션하여 실용적인 솔루션을 제공합니다. 저항기 모듈을 통해 전기 에너지를 열로 변환하므로 엔지니어는 장비 출력 성능, 과부하 성능, 온도 상승 및 장기적인 작동 안정성을 평가할 수 있습니다.
주로 모터 감속 시 회생 에너지를 처리하는 제동 저항 시스템과 달리 연속 부하 시뮬레이션 및 신뢰성 테스트를 위해 개발된 제품입니다.
캐비닛은 모듈식 스위칭 설계를 갖춘 여러 개의 독립 저항기 그룹을 채택합니다. 사용자는 경부하, 정격 부하 및 과부하 조건을 포함한 테스트 요구 사항에 따라 다양한 부하 조합을 조정할 수 있습니다.
시스템은 다음을 지원합니다.
- 전력 범위: 20KW-500KW
- 작동 전압: ≤3000V
- 저항 범위 : 0.01Ω-1KΩ
- 저항 정확도: ±3% / ±5% / ±10%
Dufew Electric은 테스트된 장비 매개변수, 테스트 기간, 설치 환경 및 부하 요구 사항에 따라 맞춤형 구성을 제공합니다.
발전기, UPS 시스템, 에너지 저장 시스템 또는 전력 변환기를 설치하거나 대량 생산을 위해 배송하기 전에 제조업체는 장비가 다양한 부하 조건에서 안전하고 안정적으로 작동할 수 있는지 확인해야 합니다.
무부하 테스트만으로는 출력 성능 부족, 과도한 온도 상승, 불안정한 전력 변환, 보호 시스템 오류 또는 장기적인 신뢰성 위험과 같은 문제를 밝힐 수 없습니다.
제어된 저항 부하를 통해 엔지니어는 안전한 테스트 환경에서 실제 작동 조건을 시뮬레이션할 수 있습니다. Dufew 전기 부하 저항기 캐비닛은 저부하 테스트, 정격 부하 테스트, 지속적인 전체 부하 테스트 및 단시간 과부하 테스트를 통해 사용자가 장비 성능을 평가할 수 있도록 지원하여 배포 전에 잠재적인 문제를 식별하는 데 도움을 줍니다.
이는 장비 테스트 중에 전기 에너지를 제어된 열 에너지로 변환하기 위해 고전력 저항기 요소를 사용합니다.
테스트 과정에서 테스트 대상 장비는 캐비닛에 전원을 공급하고 저항 모듈은 구성된 저항 값에 따라 에너지를 소비합니다. 생성된 열은 냉각 시스템을 통해 제거되므로 엔지니어는 다양한 부하 조건에서 장비 성능을 분석할 수 있습니다.
모듈형 저항기 구조는 고정 전력 테스트 장비를 교체하지 않고도 유연한 부하 조합을 가능하게 하며 저부하 작동, 정격 부하 작동, 연속 전부하 작동 및 단시간 과부하 시뮬레이션과 같은 다양한 테스트 조건을 지원합니다.
적합한 로드 캐비닛을 선택하려면 전력 등급을 선택하는 것보다 더 많은 것이 필요합니다. 올바른 구성은 테스트된 장비, 작동 조건 및 특정 테스트 목표에 따라 달라집니다.
부하 용량은 발전기 정격 출력, UPS 용량, PCS 전력 정격 및 인버터 출력 전력을 포함하여 테스트된 장비의 전력 출력 요구 사항과 일치해야 합니다.
예를 들어, 500KW 발전기 테스트 프로젝트에는 실제 테스트 비율, 기간 및 작동 조건에 따라 구성된 로드 캐비닛이 필요할 수 있습니다.
장비마다 다른 전기 구성이 필요합니다. 고객은 해당하는 경우 AC 또는 DC 테스트 요구 사항, 작동 전압 및 주파수 요구 사항을 제공해야 합니다.
Dufew Electric은 다양한 전압 조건 및 테스트 요구 사항에 따라 캐비닛을 맞춤 설정할 수 있습니다.
테스트 목적에 따라 다양한 로드 프로필이 필요합니다. 주요 요소에는 필요한 부하 단계, 연속 작동 시간, 과부하 요구 사항 및 노화 테스트 기간이 포함됩니다.
단시간 검증을 위해 설계된 캐비닛은 장기간 신뢰성 테스트에 사용되는 것과 다른 구성이 필요할 수 있습니다.
설치 환경은 캐비닛 구조와 냉각 설계에 직접적인 영향을 미칩니다. 중요한 요소에는 실내 또는 실외 설치, 사용 가능한 공간, 환기 조건 및 운송 요구 사항이 포함됩니다.
Dufew Electric은 적합한 구조와 구성을 권장하기 전에 이러한 요소를 평가합니다.
다양한 테스트 프로젝트에는 다양한 로드 수준이 필요합니다. Dufew Electric은 테스트 요구 사항에 따라 유연한 부하 조합을 허용하는 여러 개의 독립적인 저항기 분기가 있는 캐비닛을 설계합니다.
이 설계를 통해 여러 전력 섹션을 독립적으로 전환할 수 있고, 장비를 교체하지 않고도 다양한 부하 수준을 생성할 수 있으며, 테스트 효율성과 반복성이 향상됩니다.
예를 들어, 여러 개의 고정 전력 부하 장치를 요구하는 대신 하나의 캐비닛에서 여러 테스트 단계를 시뮬레이션할 수 있습니다.
최신 전력 장비에는 AC 발전기, DC 시스템, 배터리 저장 PCS 및 전력 변환기와 같은 다양한 출력 유형이 포함됩니다. 캐비닛은 다양한 전기 테스트 요구 사항에 따라 구성될 수 있습니다.
다양한 전압 레벨과 AC/DC 부하 테스트 애플리케이션을 지원하므로 별도의 테스트 장비에 대한 필요성이 줄어듭니다.
일반적인 응용 분야에는 에너지 저장 시스템 테스트, UPS 성능 검증, 전력 변환기 테스트 및 발전기 부하 테스트가 포함됩니다.
신뢰할 수 있는 부하 테스트 시스템에는 정확한 저항 값 이상의 것이 필요합니다. 또한 캐비닛 구조는 안정적인 전기 성능, 효과적인 열 방출, 안전한 작동 및 편리한 유지 관리를 제공해야 합니다.
Dufew 전기 부하 저항 캐비닛은 저항 모듈, 냉각 시스템, 보호 구성 요소 및 캐비닛 어셈블리를 통합하여 완전한 저항 부하 테스트 솔루션을 제공합니다.
| 요소 | 기능 |
|---|---|
| 고전력 저항기 모듈 | 테스트 중 전기 에너지를 제어된 열로 변환 |
| 독립적인 하중 그룹 | 다양한 테스트 조건에 대해 유연한 부하 조정 제공 |
| 냉각 시스템 | 발생된 열을 제거하고 안정적인 작동을 유지합니다. |
| 보호 구성요소 | 비정상적인 상황에서 작동 안전성 향상 |
| 전기 연결 시스템 | 테스트된 장비와 로드 캐비닛 간의 안정적인 연결 보장 |
| 캐비닛 인클로저 | 기계적 보호 및 체계적인 내부 설치 제공 |
모듈식 구조를 통해 Dufew Electric은 다음에 따라 캐비닛을 맞춤화할 수 있습니다.
- 필요 전력 용량
- 저항값
- 작동 전압
- 테스트 기간
- 설치 요구 사항
장기간 테스트에는 안정적인 저항 성능과 효과적인 열 제어가 필요합니다. Dufew 전기 부하 저항 캐비닛은 연속 테스트 중에 작동 안정성을 향상시키기 위해 별도의 열 관리 설계를 채택했습니다.
디자인에는 다음이 포함됩니다.
- 다양한 하중 그룹을 위한 독립적인 공기 흐름 채널
- 개별 온도 모니터링
- 각 부하 구간에 대한 독립적인 보호
이는 저항기 그룹 간의 열 상호 작용을 줄이고, 테스트 일관성을 개선하며, 장기간 작동 중에 안정적인 저항 값을 유지하는 데 도움이 됩니다.
캐비닛은 편리한 검사, 유지 관리 및 향후 조정을 위해 설계된 모듈식 구조를 채택합니다.
주요 기능은 다음과 같습니다:
- 모듈형 저항 배열
- 독립된 전기 분기
- 명확한 내부 배선 레이아웃
- 접근 가능한 유지보수 패널
로드 섹션에 검사가 필요한 경우 기술자는 전체 캐비닛을 완전히 분해하지 않고도 특정 모듈을 서비스할 수 있으므로 유지 관리 시간과 장비 가동 중지 시간이 줄어듭니다.
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 부하 저항 캐비닛 |
| 애플리케이션 | 전력 장비 테스트 및 노화 테스트 |
| 전력 범위 | 20KW-500KW |
| 작동 전압 | ≤3000V |
| 저항 범위 | 0.01Ω-1KΩ |
| 저항 정확도 | ±3% / ±5% / ±10% |
| 보호 등급 | IP20/IP23 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL94V-2 |
| 기준 | GB-5792 |
예: CRC 100KW 2.7RJ
| 상징 | 설명 |
|---|---|
| CRC | 부하 저항 캐비닛 |
| 100KW | 정격 출력 |
| 2.7R | 정격 저항 |
| J | 저항 정확도(K=±10%, J=±5%, H=±3%) |
장기간 테스트 중에 안정적인 작동을 보장하기 위해 Dufew Electric은 배송 전에 전기적 검증을 수행합니다.
| 테스트 항목 | 테스트 조건 | 성능 |
|---|---|---|
| 유전 강도 | 2500VAC/50Hz/60S | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 정격 출력의 10배 5S | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 사이클 운전(10S 방전, 90S 간격) | >9000시간 |
| 습열 테스트 | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0.05Ω) |
| 온도주기 | -55℃, 55℃, 155℃ 사이클 테스트 | △R≤±(2%R+0.05Ω) |
| 내열성 | 350℃/2시간 | 눈에 띄는 피해 없음 |
| 온도 계수 | 정격 부하 비교 | 300ppm/℃ 이하 |
운송 및 산업 설치 환경에서 안정적인 작동을 보장하기 위해 Dufew Electric은 배송 전에 부하 저항기 캐비닛에 대한 기계적 검증을 수행합니다.
| 테스트 항목 | 상태 | 성능 |
|---|---|---|
| 터미널 강도 | 45N/30S | 헐거움이나 손상이 없을 것 |
| 진동 저항 | 5~200Hz, 1g, 98m/S² | 구조적 손상 없음 |
이러한 기계적 검증 절차는 운송, 설치 및 장기간 작동 중에 구조적 신뢰성과 안정적인 전기 연결을 보장하는 데 도움이 됩니다.
Dufew 전기 부하 저항 캐비닛은 전력 장비의 성능 검증, 신뢰성 테스트 및 노화 테스트에 널리 사용됩니다. 엔지니어가 다양한 작동 조건에서 장비 성능을 평가할 수 있도록 제어된 전기 부하 시뮬레이션을 제공합니다.
| 애플리케이션 | 고객 테스트 요구 사항 | 부하 저항기 캐비닛이 어떻게 도움이 됩니까? | 핵심 평가 항목 |
|---|---|---|---|
| 발전기 부하 테스트 | 정격 및 연속 부하 조건에서 발전기가 안정적인 출력을 유지할 수 있는지 확인 | 배송 또는 설치 전에 발전기 성능을 평가하기 위해 다양한 부하 조건을 시뮬레이션합니다. | 정격 출력 성능, 열 성능, 연속 작동 안정성, 보호 응답 |
| UPS 시스템 테스트 | 백업 전원 신뢰성 및 배터리 방전 성능 검증 | UPS 출력 테스트 및 신뢰성 검증을 위해 제어된 저항 부하 제공 | 출력 안정성, 방전 성능, 과부하 성능, 장기 작동 |
| 에너지 저장 PCS 테스트 | 다양한 작동 조건에서 전력 변환 성능 평가 | PCS 성능 테스트 및 열 평가를 위한 AC/DC 부하 시뮬레이션 | 전력 변환 효율, 열 거동, 출력 안정성, 연속 작동 능력 |
| 인버터 및 전원 공급 장치 테스트 | 개발 및 생산 테스트 중 제품 성능 검증 | 전력 전자 장비 테스트를 위한 반복 가능한 부하 조건 생성 | 출력성능, 온도상승, 보호기능, 신뢰성 평가 |
| 산업용 전력 장비 노화 테스트 | 양산 전 장기간 동작 검증 수행 | 내구성 및 노화 테스트를 위한 안정적인 저항 부하 제공 | 장기 안정성, 부품 신뢰성, 열 관리 성능 |
적합한 로드 캐비닛을 선택하려면 전력 정격을 일치시키는 것 이상의 것이 필요합니다.
Dufew Electric은 다음을 평가합니다.
- 테스트된 장비 정격 전력
- 전압 요구 사항
- AC 또는 DC 테스트 모드
- 필수 로드 단계
- 연속사용시간
- 설치조건
이러한 매개변수를 기반으로 Dufew Electric은 적합한 저항기 구성, 냉각 설계 및 캐비닛 구조를 제공할 수 있습니다.
이를 통해 고객은 테스트 용량 부족, 과도한 온도 상승 또는 부적절한 부하 구성과 같은 문제를 방지할 수 있습니다.
Dufew Electric은 중국의 전문 전력 전자 부품 제조업체로서 저항기 제조, 캐비닛 조립 및 전기 테스트 기능을 통합하여 다양한 산업 응용 분야에 대한 맞춤형 부하 테스트 솔루션을 제공합니다.
표준 캐비닛만 조립하는 공급업체와 달리 Dufew Electric은 저항기 구성 및 캐비닛 통합부터 최종 검사까지 주요 생산 프로세스를 관리하여 제품 일관성, 품질 관리 및 프로젝트 신뢰성을 향상시킵니다.
저항 모듈은 전력 용량, 저항 값, 전압 조건 및 작동 기간을 포함한 고객 테스트 요구 사항에 따라 구성됩니다. 이를 통해 로드 캐비닛은 다양한 테스트 시나리오에서 안정적인 전기 부하를 제공할 수 있습니다.
캐비닛 조립 공정에는 내부 전기 배선, 보호 부품 설치, 냉각 구조 통합, 저항 모듈 설치 및 외부 캐비닛 조립이 포함됩니다.
내부 레이아웃은 전기적 신뢰성, 효율적인 방열 및 편리한 유지 관리에 최적화되어 장기적인 산업 운영을 지원합니다.
배송 전 Dufew Electric은 전기 연결 확인, 저항 측정, 절연 테스트, 절연 내력 테스트, 기계 검사 및 제품 사양 확인을 포함한 포괄적인 검사 절차를 수행합니다.
이러한 검사 절차는 각 부하 테스트 시스템이 배송 전에 합의된 프로젝트 요구 사항을 충족하는지 확인하는 데 도움이 됩니다.
산업마다 다른 테스트 조건이 필요합니다. Dufew Electric은 20KW-500KW 전력 구성, 맞춤형 저항 값, 다양한 전압 요구 사항, AC/DC 테스트 옵션 및 캐비닛 구조 조정을 통해 맞춤형 솔루션을 지원합니다.
Dufew Electric은 저항기 부품부터 완성된 캐비닛 시스템까지 주요 프로세스를 관리하여 제품 일관성, 품질 관리, 배송 신뢰성 및 기술 커뮤니케이션 효율성을 개선하는 데 도움을 줍니다.
산업용 테스트 프로젝트의 경우 올바른 선택이 필수적입니다. Dufew Electric은 고객과 협력하여 애플리케이션 요구 사항, 전기 매개 변수, 테스트 절차 및 설치 조건을 평가하여 고정된 표준 구성 대신 적합한 솔루션을 추천합니다.
Dufew Electric은 구조화된 품질 관리 절차를 따라 생산 공정 전반에 걸쳐 안정적인 제조 표준과 신뢰할 수 있는 제품 성능을 유지합니다.
품질 보증에는 ISO9001 품질 경영 시스템 인증, CE 인증, 전기 성능 테스트 기록 및 공장 검사 기록이 포함됩니다.
통제된 제조 프로세스와 제품 검증 절차를 통해 Dufew Electric은 산업용 전력 애플리케이션을 위한 안정적인 부하 테스트 솔루션을 제공합니다.
산업용 테스트 장비인 부하 테스트 시스템은 안전한 배송과 원활한 시운전을 보장하기 위해 안정적인 운송 준비 및 설치 계획이 필요합니다.
Dufew Electric은 강화된 수출 포장, 습기 보호, 내부 고정 구조 및 제품 식별 라벨을 제공하여 운송 안전을 향상시킵니다.
배송 전에 엔지니어는 배송 후 효율적인 설치를 지원하기 위해 캐비닛 치수, 리프팅 요구 사항, 전기 인터페이스 정보 및 고객 설치 조건을 확인합니다.
운송 옵션에는 국제 프로젝트를 위한 해상 화물 운송, 국내 배송을 위한 트럭 운송 및 프로젝트 요구 사항에 따른 기타 맞춤형 물류 솔루션이 포함됩니다.
부하 저항기 캐비닛과 저항성 부하 뱅크는 모두 전기 부하 시뮬레이션에 사용되지만 서로 다른 테스트 요구 사항 및 응용 환경에 맞게 설계되었습니다.
| 비교항목 | 부하 저항 캐비닛 | 저항 부하 은행 |
|---|---|---|
| 주요 목적 | 맞춤형 전력기기 시험 및 신뢰성 검증 | 일반 전기 부하 시뮬레이션 |
| 일반적인 응용 분야 | 발전기 테스트, UPS 테스트, 에너지 저장 PCS 테스트, 인버터 테스트 | 발전기 시운전, 현장 테스트, 임시 부하 테스트 |
| 디자인 포커스 | 맞춤형 저항 구성, 캐비닛 통합, 장기 테스트 안정성 | 표준화된 부하 용량 및 휴대용 테스트 요구 사항 |
| 구성 로드 | 맞춤형 부하 단계를 갖춘 유연한 저항기 그룹 | 일반적으로 표준 모델에 따라 고정된 하중 단계 |
| 설치 | 일반적으로 영구 테스트 시스템의 일부로 설치됩니다. | 임시 또는 모바일 테스트를 위해 설계되는 경우가 많습니다. |
| 맞춤화 | 전압, 저항, 전력 및 구조에 대한 높은 맞춤화 | 표준 구성에 따라 제한된 사용자 정의 |
| 적합한 사용자 | 장비 제조업체, R&D 연구소, 시스템 통합업체 | 서비스 회사, 시운전 팀, 유지 보수 공급자 |
부하 저항기 캐비닛은 특히 맞춤형 부하 조건과 특정 전기 구성이 필요한 경우 장기적이고 반복 가능한 테스트가 필요한 응용 분야에 적합합니다.
일반적으로 다음 용도로 사용됩니다.
- 장기 신뢰성 테스트
- 맞춤형 로드 프로필
- 생산 또는 실험실 테스트 시스템과 통합
- 특정 전압 및 저항 구성
저항성 로드 뱅크는 일반적으로 다음과 같이 휴대 가능하고 표준화된 로드 시뮬레이션이 필요한 임시 테스트 애플리케이션에 더 적합합니다.
- 현장 성능 테스트
- 표준화된 부하 시뮬레이션
- 휴대용 테스트 요구 사항
Dufew Electric은 산업용 전력 장비에 대한 안정적이고 반복 가능하며 제어 가능한 테스트 환경이 필요한 제조업체 및 시스템 통합업체를 위한 맞춤형 솔루션에 중점을 두고 있습니다.
선택은 테스트된 장비 전력, 전압, 테스트 기간, 필요한 로드 단계 및 설치 환경에 따라 달라집니다.
예. 여러 개의 독립적인 저항기 그룹을 사용하면 사용자가 다양한 테스트 조건에 대해 다양한 전력 레벨을 결합할 수 있습니다.
발전기, UPS 시스템, 에너지 저장 PCS, 인버터 및 전원 공급 장치에 일반적으로 사용됩니다.
예. 캐비닛은 장기간 작동을 위해 독립적인 냉각 및 온도 제어 구조로 설계되었습니다.
예. 전력 정격, 저항 값, 캐비닛 크기, 냉각 방법 및 전기 구성을 사용자 정의할 수 있습니다.
고객은 일반적으로 장비 전원, 전압, 테스트 요구 사항, 로드 프로필 및 설치 조건을 제공해야 합니다.
통제된 제조 공정, 전기 검사 및 배송 전 성능 검증을 통해.
예. 프로젝트 요구사항에 따라 제품 사양, 테스트 기록 및 관련 기술 문서를 제공할 수 있습니다.
모든 전력 테스트 프로젝트에는 서로 다른 요구 사항이 있습니다.
Dufew Electric은 다음을 기반으로 맞춤형 부하 저항 캐비닛 및 저항성 로드 뱅크 솔루션을 제공합니다.
- 전력 등급
- 전압 레벨
- 테스트 목적
- 프로필 로드
- 설치환경
Dufew Electric에 문의하여 프로젝트 요구 사항을 논의하고 적합한 기술 제안을 받으세요.
