우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.
Dufew 전기 에너지 재생 장치는 자주 또는 지속적인 재생 작동을 수행하는 가변 주파수 드라이브 애플리케이션을 위한 능동 에너지 회수 시스템입니다. VFD DC 버스의 회생 DC 에너지를 배전망과 동기화된 AC 전력으로 변환하여 회수된 에너지가 제동 저항기를 통해 낭비되는 대신 전기 공급 장치로 반환되도록 합니다. 이 시스템은 IGBT 기반 PWM 제어 및 정현파 전류 추적을 사용하며, 보고된 재생 효율은 97% 이상이며 현재 THD는 지정된 작동 조건에서 5% 미만입니다.
정상 작동 중에 VFD는 모터에 전기 에너지를 공급합니다. 모터가 감속하거나 관성이 높은 부하가 느려지거나 정지 부하가 아래로 이동하면 기계적 에너지가 모터와 VFD를 통해 DC 버스로 다시 흐를 수 있습니다.
이 회생 에너지는 DC 버스 전압을 증가시킵니다.
이 에너지를 처리하는 두 가지 일반적인 방법이 있습니다.
- 동적 제동: 에너지를 제동 저항기로 전달하여 열로 소산됩니다.
- 능동 재생: DC 에너지를 동기화된 AC 전력으로 변환하고 이를 전기 공급 장치로 반환합니다.
기본 에너지 경로는 다음과 같습니다.
모터 → VFD → DC 버스 → 재생 장치 → AC 그리드
이 구성은 재생 에너지가 자주 발생하거나 상대적으로 오랜 기간 동안 발생하고 에너지를 회수하는 것이 기술적으로나 경제적으로 에너지를 열로 방출하는 것보다 바람직한 응용 분야를 위해 고안되었습니다.
시스템은 VFD의 DC 측에서 작동하며 능동형 인버터를 사용하여 재생 에너지를 AC 공급 장치로 다시 전송합니다.
재생 작동 중:
기계적 에너지 → 모터 → VFD DC 버스 → IGBT PWM 인버터 → AC 그리드
프로세스는 다음과 같이 요약될 수 있습니다.
1. 감속 또는 정비 운전 중에 모터가 회생 상태에 들어갑니다.
2. 재생된 전기 에너지는 VFD DC 버스로 다시 흐릅니다.
3. 회생 에너지가 축적됨에 따라 DC 버스 전압이 상승합니다.
4. 능동형 인버터가 작동 상태를 감지하고 에너지 변환을 시작합니다.
5. IGBT 스위칭은 DC 에너지를 제어된 AC 전류로 변환합니다.
6. 출력은 계통 측 에너지 전달을 위한 유틸리티 공급 장치와 동기화됩니다.
7. 회수된 에너지는 주로 제동 저항기를 통해 소산되는 대신 전기 시스템으로 반환됩니다.

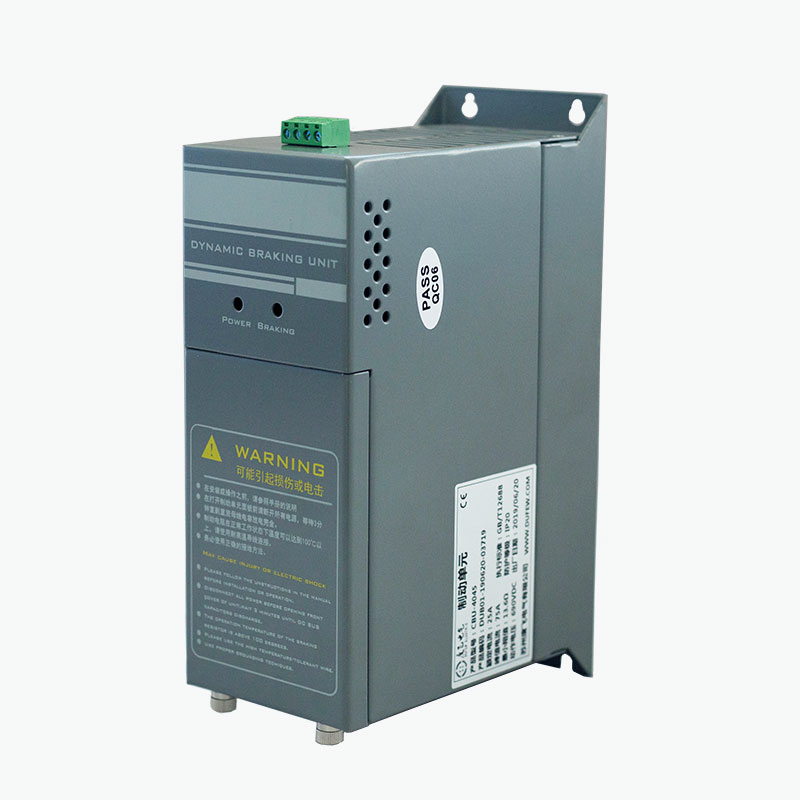

기존 제동 초퍼와 달리 이 장치는 저항기를 주요 에너지 소산 경로로 사용하지 않습니다.
적절한 솔루션은 실제 재생 에너지와 작동 주기에 따라 달라집니다.
| 비교 | 활성 에너지 재생 | 제동 모듈 + 저항기 |
|---|---|---|
| 에너지 처리 | 재생된 에너지를 AC 공급 장치로 반환 | 재생된 에너지를 열로 변환합니다. |
| 주요 응용 프로그램 | 빈번하거나 지속적인 재생 | 짧거나 간헐적인 제동 |
| 저항이 필요함 | 1차 에너지 경로로 사용되지 않음 | 필수의 |
| 제동으로 인해 발생하는 열 | 저항 관련 열부하 감소 | 회생 에너지는 열로 소산됩니다. |
| 에너지 활용 | 전기 시스템에서 사용하기 위해 회수됨 | 복구되지 않음 |
| 시스템 구성 | 능동형 인버터 및 계통측 연결 | 제동 모듈 및 저항기 |
| 주요 선택 요소 | 회생 전력 및 작동 프로필 | 제동력, 저항 및 듀티 사이클 |
| 일반적인 고려 사항 | 에너지 회수 및 제동열 감소 | 간헐적인 이벤트를 위한 보다 간단한 동적 제동 |
두 솔루션 모두 모든 애플리케이션에 적합하지는 않습니다. 짧고 빈번하지 않은 제동 이벤트의 경우 저항 기반 제동 시스템으로 충분할 수 있습니다. 재생이 자주 또는 지속적으로 수행되는 응용 분야에서는 회수 가능한 에너지, 재생 전력 및 작동 주기에 대한 평가가 필요합니다.
이 장치는 VFD DC 버스의 회생 DC 에너지를 AC 전원으로 변환하고 회수된 에너지를 제동 저항기를 통해 소비하는 대신 전기 공급 장치로 반환합니다.
시스템은 그리드의 전압, 주파수 및 위상 조건에 따라 회수된 에너지를 AC 공급 장치로 전송하여 재생 전력에 대한 제어된 경로를 제공합니다.
이 장치는 회생 작동 중 DC 버스 전압 변화에 반응하고 구성된 작동 조건에 따라 에너지 회수 프로세스를 제어합니다.
회생 에너지는 제동 저항기를 통해 일차적으로 소산되는 것이 아니라 회수되기 때문에 시스템은 빈번하거나 지속적인 재생이 필요한 애플리케이션에서 저항기 기반 제동으로 발생하는 열을 줄일 수 있습니다.
추가 재생 용량이 필요한 경우 여러 장치를 병렬로 구성할 수 있으며 선택한 모델은 병렬 작동을 지원합니다.
시스템은 선택한 모델에 따라 적용 가능한 기능을 결정하여 비정상적인 전기 및 열 조건에 대한 보호 및 오류 모니터링을 제공합니다.
전력 변환 단계에서는 IGBT 스위칭 장치와 PWM 제어를 사용하여 회생 DC 에너지를 그리드 측 에너지 회수를 위해 제어된 AC 전류로 변환합니다.
인버터는 정현파 전류 추적을 사용하여 피드백 전류를 조절합니다. 제공된 제품 사양은 지정된 작동 조건에서 현재 THD가 5% 미만임을 나타냅니다.
시스템은 VFD DC 버스를 모니터링하고 회생 작동과 관련된 전압 변화에 응답합니다. 실제 작동 임계값은 시스템 전압과 선택한 구성에 따라 다릅니다.
인버터는 AC 공급을 전압, 주파수 및 위상 조건에 대한 기준으로 사용합니다. 이 시스템은 또한 제품 구성에 따라 자동 상순 식별을 지원합니다.
통합 리액터와 필터링 구성요소는 인버터 스위칭 전류를 관리하고 에너지 변환 중 고주파 간섭을 줄이는 데 도움이 됩니다.
더 높은 재생 용량이 필요한 응용 분야의 경우 지원되는 장치는 조정 제어와 병렬로 작동할 수 있습니다. 제공된 제품 정보는 적용 가능한 병렬 구성에 대해 1ms 이하의 동기화 응답을 지정합니다.
보호 기능에는 DC 버스 과전압, AC 측 과전류, 단락, 과열, 그리드 저전압 및 위상 관련 오류가 포함될 수 있습니다. 정확한 보호 기능은 선택한 모델의 기술 문서를 참조하여 확인해야 합니다.
| 애플리케이션 | 재생 상태 | 에너지 회수를 고려해야 하는 이유 |
|---|---|---|
| 엘리베이터 | 반복되는 가속, 감속 및 부하 이동 | 작동 주기에 따른 빈번한 재생 |
| 호이스트 및 크레인 | 매달린 하중 낮추기 | 잠재적 에너지는 DC 버스로 반환됩니다. |
| 광산 호이스트 | 들어올렸다 내렸다를 반복하며 | 장기간의 회생 작동이 발생할 수 있습니다. |
| 원심분리기 | 고관성 감속 | 제동 시 회전 에너지가 방출됩니다. |
| 테스트 벤치 | 모터의 반복 가속/감속 | 회생 동작이 자주 발생할 수 있음 |
| 공작기계 | 급속 스핀들 감속 | 짧은 제동 주기로 인해 재생이 발생할 수 있습니다. |
| 섬유기계 | 반복되는 속도 변화 | 주기 전반에 걸쳐 재생 이벤트가 발생할 수 있습니다. |
| 유전 장비 | 반복적인 기계적 움직임 | 작동 주기에 따라 재생이 반복될 수 있습니다. |
| 기타 정밀검사 부하 | 부하가 사이클의 일부 동안 모터를 구동합니다. | DC 버스로 연속 또는 반복 에너지 복귀 |
참고: 애플리케이션 적합성은 모터의 정격 전력만 고려하기보다는 실제 회생 전력 및 듀티 사이클을 기준으로 평가해야 합니다.
능동 재생 시스템은 다음과 같은 경우 평가할 가치가 있습니다.
- 회생운전이 자주 발생합니다.
- 부하는 장기간 정밀검사 상태로 유지됩니다.
- 관성이 큰 부하가 가속과 감속을 반복합니다.
- 기존의 제동 저항기는 상당한 열을 발생시킵니다.
- 설치 시 방열 용량이 제한되어 있습니다.
- 회수된 에너지는 시스템의 작동 요구 사항에 비해 중요합니다.
- 에너지 회수는 프로젝트의 에너지 관리 목표의 일부입니다.
간헐적인 단기 제동의 경우 기존 제동 모듈과 저항기가 더 간단한 구성을 제공할 수 있습니다.
다음 정보는 현재 사용 가능한 제품 데이터를 나타냅니다. 최종 값은 선택한 모델 및 프로젝트 사양에 대해 확인되어야 합니다.
| 매개변수 | 사양/선택기준 |
|---|---|
| 변환 방법 | IGBT 기반 PWM 액티브 인버터 |
| 그리드 연결 | AC 유틸리티 공급 |
| 시스템 전압 | 선택한 구성에 따라 사용 가능 |
| 에너지 전환 | 회생 DC 에너지를 동기화된 AC 전력으로 |
| 재생 효율 | 지정된 작동 조건에서 >97% |
| 현재 THD | 지정된 작동 조건에서 <5% |
| 그리드 동기화 | 전압, 주파수 및 위상 추적 |
| 위상 순서 | 구성에 따른 자동 식별 |
| 필터링 | 통합 리액터 및 소음 필터링 |
| 냉각 | 선택한 모델에 따라 |
| 보호 | 과전압, 과전류, 단락, 과열 및 적용 가능한 그리드 보호 |
| 병렬 작동 | 시스템 구성에 따라 사용 가능 |
| 설치 | VFD 캐비닛 또는 지정된 전기 인클로저 |
| 적용규격 | GB/T 12668(해당되는 경우) |
참고: 이 제품에 대해 제공되는 기술 정보는 완전한 모델별 정격 전력 표를 제공하지 않습니다. 따라서 재생 용량, 정격 전류, 그리드 전압, 냉각 요구 사항 및 기타 전기 매개변수를 선택하기 전에 해당 제품 데이터시트에서 확인해야 합니다.
| 매개변수 | 제공할 사항 | 중요한 이유 |
|---|---|---|
| VFD 모델 | 제조업체 및 전체 모델 번호 | DC 버스 구성 및 전기적 호환성 확인 |
| 시스템 전압 | 220V / 380V / 690V 또는 해당 전압 | 필요한 전기 구성을 결정합니다. |
| 모터 파워 | 정격 모터 출력 | 시스템 크기 조정을 위한 시작 참조 제공 |
| 재생력 | 피크 및/또는 연속 재생 전력 | 필요한 복구 용량 결정 |
| 부하 유형 | 호이스팅, 고관성, 정밀검사, 테스트벤치 등 | 에너지 생성 패턴을 정의합니다. |
| 감속 시간 | 필수 정차 시간 | 최대 재생 전력을 결정하는 데 도움이 됩니다. |
| 재생 빈도 | 시간당, 주기 또는 교대조당 이벤트 | 작동 및 열 요구 사항 결정 |
| 재생 기간 | 각 재생 이벤트의 기간 | 지속적인 작업 크기 조정에 중요 |
| DC 버스 전압 | 정상 및 최대 작동 전압 | 변환단계와의 호환성 확인 |
| 그리드 조건 | 전압, 주파수 및 위상 구성 | 그리드 측 동기화에 필요 |
| 기존 제동 시스템 | 제동 장치/저항기 정보 | 기존 제동 회로를 교체하거나 통합할 수 있는지 여부를 결정하는 데 도움이 됩니다. |
| 설치 조건 | 캐비닛 공간, 냉각 및 주변 온도 | 설치 및 열 요구 사항 결정 |
| 병렬 요구 사항 | 필요한 재생 용량 | 여러 장치가 필요한지 여부를 결정합니다. |
재생 장치는 제조업체의 배선 다이어그램에 따라 VFD DC 버스와 AC 그리드 측 재생 회로 사이에 연결됩니다.
설치 전:
1. VFD DC 버스 전압이 지정된 작동 범위 내에 있는지 확인합니다.
2. AC 그리드 전압과 주파수가 재생 장치와 호환되는지 확인하십시오.
3. 필요한 회생전력과 듀티사이클을 확인하세요.
4. 발열 부품 주위에 적절한 캐비닛 환기 및 공간을 확보하십시오.
5. 적절한 정격의 케이블, 보호 장치 및 단자를 사용하십시오.
6. 접지 및 보호 연결을 확인하십시오.
7. 계통측 연결 및 상순 요구 사항을 확인합니다.
8. 시스템에 전원을 공급하기 전에 전기 검사를 완료하십시오.
개조 프로젝트의 경우 재생 장치를 선택하기 전에 기존 VFD 모델, DC 버스 구성 및 제동 장치를 검토해야 합니다.
Dufew Electric은 주요 전기, 기능 및 안전 관련 요구 사항을 다루는 생산 및 검사 절차를 통해 산업용 드라이브 및 전력 제어 애플리케이션용 전력 전자 부품을 제조합니다.
에너지 재생 장치의 경우 적용 가능한 절차에는 IGBT 및 전력 부품 검사, PCB 조립 검사, 전기 연결 검사, 절연 테스트, 기능 테스트, 보호 기능 검증, 온도 제어 검증, 그리드 측 작동 테스트 및 최종 제품 검사가 포함될 수 있습니다.
프로젝트 요구 사항에 따라 모델별 테스트 기록 및 기술 문서를 제공하여 제품 평가, 시스템 통합 및 품질 검증을 지원할 수 있습니다.
제공된 제품 정보는 해당되는 경우 GB/T 12668을 준수함을 나타냅니다.
Dufew Electric은 또한 ISO 및 CE 관련 품질과 제품 규정 준수 문서를 유지 관리합니다. 해당 인증서 및 적합성 문서는 특정 제품 모델, 구성 및 대상 시장에 따라 확인되어야 합니다.
이는 VFD DC 버스의 재생 에너지를 배전망으로 반환할 수 있는 AC 전력으로 변환합니다. 주로 빈번한 고출력 또는 지속적인 재생 작동이 필요한 애플리케이션에 고려됩니다.
동적 제동은 회생 에너지를 저항기로 보내 열로 변환됩니다. 에너지 재생은 DC 에너지를 동기화된 AC 전력으로 변환하고 이를 전기 시스템으로 반환합니다.
적절하게 설계된 재생 시스템에서 재생 장치는 저항 기반 에너지 소산 경로를 대체할 수 있습니다. 그러나 변경하기 전에 기존 VFD, DC 버스 구성, 보호 시스템 및 적용 의무를 확인해야 합니다.
자동으로 아닙니다. 호환성은 VFD의 DC 버스 전압, 전원 구성, 전기 인터페이스, 부하 특성 및 재생 장치의 그리드 측 요구 사항에 따라 달라집니다. 선택을 위해 특정 VFD 모델이 제공되어야 합니다.
선택한 모델이 병렬 작동을 지원하고 DC 버스, AC 측 연결, 동기화 및 열 조건이 올바르게 설계된 경우 추가 재생 용량이 필요할 때 병렬 작동을 사용할 수 있습니다.
회수된 에너지는 저항기를 통해 완전히 소산되지 않고 전기 시스템으로 다시 전달되므로 회생 제동으로 인해 발생하는 열을 줄일 수 있습니다. 재생 장치 자체는 여전히 전기 및 스위칭 손실을 발생시키므로 적절한 냉각이 필요합니다.
주요 정보에는 시스템 전압, VFD 모델, 모터 전력, 부하 유형, 회생 전력, 감속 시간, 회생 주파수, 회생 기간, DC 버스 전압 및 설치 조건이 포함됩니다.
제공된 제품 사양에는 재생 효율이 97% 이상이라고 명시되어 있습니다. 실제 효율성은 작동 지점, 부하, 전력 수준 및 시스템 구성에 따라 달라지므로 적용 가능한 테스트 조건은 모델별 기술 문서에서 확인해야 합니다.
기술 평가를 위해 다음을 제공하십시오.
VFD 모델 · 시스템 전압 · 모터 전력 · 부하 유형 · 회생 전력 · 감속 시간 · 회생 빈도 · 회생 기간 · DC 버스 전압 · 계통 조건 · 설치 환경
그런 다음 Dufew Electric은 에너지 재생 시스템이 적절한지 여부를 판단하고 필요한 구성을 식별할 수 있습니다.
