가변 주파수 드라이브 필터는 모터 속도 조절 중에 발생하는 전기 간섭을 제어하기 위해 가변 주파수 드라이브 주변에 설치됩니다.
일반적인 연결은 다음과 같습니다.
전원 공급 장치 → 입력 필터링 → VFD → 출력 필터링 → 모터
두 섹션에서는 드라이브 시스템의 서로 다른 부분을 다룹니다.
입력 필터링 제어는 VFD와 전력 네트워크 사이에 전자기 간섭을 수행했습니다.
출력 필터링은 PWM 스위칭에 의해 생성된 고주파 성분이 케이블을 통해 모터에 도달하기 전에 감쇠시킵니다.
이 구성은 전력측 EMI와 모터측 고주파 효과를 모두 고려해야 하는 애플리케이션을 위해 고안되었습니다.
이는 전원 공급 장치와 드라이브 사이의 연결만 필터링하는 기존 입력 EMI 필터와 다릅니다.
VFD 내부의 스위칭 장치는 전원 공급 장치를 통해 이동하여 동일한 배전 시스템의 다른 장비에 영향을 미칠 수 있는 고주파 전기 구성 요소를 생성합니다. 입력 섹션은 공통 모드 및 차동 모드 감쇠를 위해 공통 모드 초크, 차동 모드 유도성 부품, X 커패시터, Y 커패시터 및 저항기를 포함할 수 있는 자기 및 용량성 부품을 사용합니다.
입력 섹션은 전도성 EMI 억제를 위한 것이며 특정 저주파 THD 요구 사항이 적용되는 전용 고조파 보상 시스템을 대체하지 않습니다.
VFD는 빠른 전압 전환으로 PWM 출력 파형을 생성합니다. 긴 모터 케이블의 경우 분산된 정전 용량과 임피던스가 모터 단자의 전압 파형에 영향을 미칠 수 있습니다. 출력 섹션은 고주파수 구성 요소를 감쇠시키고 모터 측 dv/dt, 반사파 효과, 모터 권선 절연 응력 및 특정 고주파수 모터 소음을 줄이는 데 도움이 될 수 있습니다.
실제 성능은 VFD 스위칭 특성, 케이블 길이 및 구조, 모터 절연, 접지 및 선택한 필터 구성에 따라 달라집니다.
모든 VFD 설치에 입력 및 출력 필터링이 모두 필요한 것은 아닙니다.
필요한 구성은 해결되는 문제에 따라 다릅니다.
| 신청조건 | 일반적인 필터링 고려 사항 |
|---|---|
| 전력 네트워크에 들어가는 VFD 간섭 | 입력측 EMI 필터 |
| 근처 제어 장비에 영향을 미치는 간섭 | 입력측 EMI 필터 |
| 긴 모터 케이블 | 출력측 필터링이 필요할 수 있음 |
| 높은 모터측 dv/dt | 출력측 필터링 |
| 반사파 전압 문제 | 출력측 필터링 |
| 전원 측 및 모터 측 간섭 모두 | 통합된 입력/출력 필터 |
이러한 구별은 제품 선택 시 중요합니다. 단순히 VFD가 있다는 이유만으로 필터를 설치하기보다는 실제 전기적 문제에 따라 필터를 지정해야 합니다.

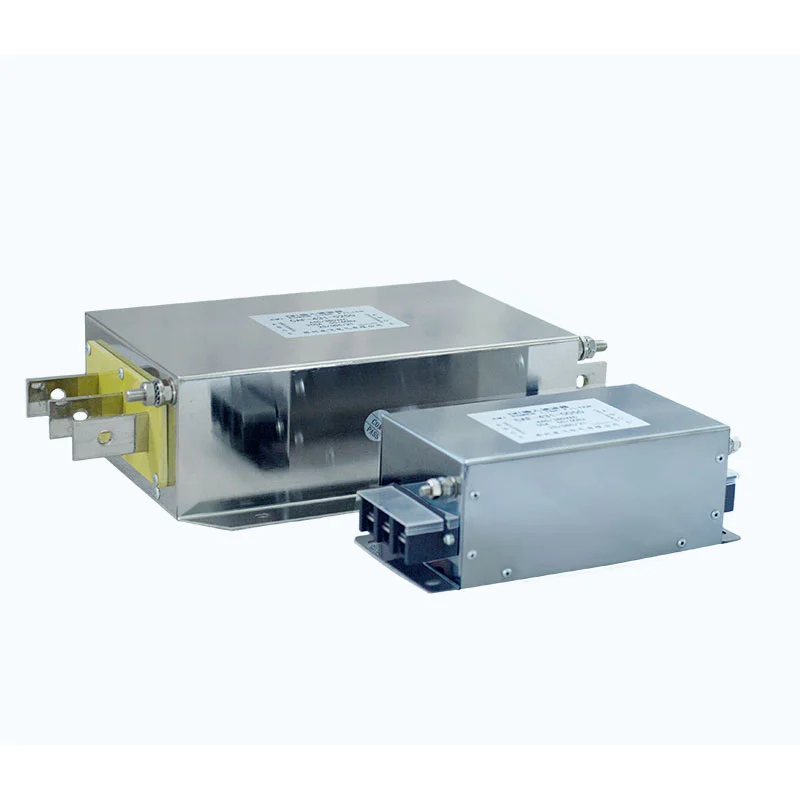

Dufew Electric은 하나의 어셈블리 내에 입력 및 출력 필터링 회로를 결합합니다.
두 섹션에는 전원 공급 장치, VFD 및 모터에 연결하기 위한 별도의 전기 경로와 단자 영역이 있습니다.
필터링 네트워크에는 다음이 포함될 수 있습니다.
- 공통 모드 자기 부품
- 차동 모드 유도성 부품
- X 커패시터
- Y 커패시터
- 댐핑 저항기
- 선택한 구성에 필요한 기타 구성 요소
통합 구조는 입력 및 출력 필터링이 모두 필요할 때 두 개의 별도 필터 하우징을 설치할 필요성을 줄여줍니다.
실제 내부 배열은 제품 등급 및 구성에 따라 다릅니다.
| 매개변수 | 사양 |
|---|---|
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 작동 주파수 | 50Hz / 60Hz / 최대 500Hz |
| 정격전류 | 5A--1600A |
| 유전 강도, 라인 간 | 1500VDC / 60초 |
| 절연 강도, 라인-접지 | 2500VDC / 60초 |
| 절연저항 | 1000VDC에서 >100MΩ |
| 과부하 기능 | 1분 동안 1.4 × 정격 전류 |
| 최소 과부하 간격 | 15분 |
| 최대 케이블 길이* | 400m 차폐 / 300m 비차폐 |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | T40 / F (155°C) |
| 난연성 등급 | UL94V-2 |
| 제품표준 | GB/T 15287/8 |
* 최대 케이블 길이는 애플리케이션에 따라 다르며 VFD 출력 특성, 모터, 케이블 유형, 접지 배열 및 선택한 필터 모델에 따라 확인해야 합니다.
일반적인 Dufew 필터 모델은 CAF-4 3 1-0010입니다.
| 암호 | 설명 |
|---|---|
| CAF | Dufew 전기 필터 시리즈 |
| 4 | 전압 등급; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | 위상 구성; 3 = 3상, 1 = 단상 |
| 1 | 필터 카테고리; 1 = 입력 필터, 2 = 출력 필터 |
| 0010 | 정격 전류; 0010 = 10A |
입/출력 일체형 구성의 경우 해당 제품 도면 및 사양을 참조하여 해당 모델 코드를 확인하시기 바랍니다.
| 애플리케이션 | 주요 요구사항 | 필터링 기능 |
|---|---|---|
| 가변 주파수 드라이브 시스템 | VFD 작동 중 발생하는 EMI 제어 | 입력측 전도 EMI 억제 및 출력측 고주파 필터링 |
| 서보 드라이브 시스템 | 서보 장비 주변의 전기 간섭을 줄입니다. | 입력측 EMI 제어 및 출력측 모터측 필터링 |
| 산업용 모터 제어 | 모터 구동 시스템의 EMC 성능 향상 | 전도성 간섭 및 고주파 스위칭 구성 요소를 억제합니다. |
| CNC 기계 및 공작 기계 | 제어 및 구동 장비에 영향을 미치는 간섭 감소 | 입력 EMI 필터링 및 출력측 dv/dt 감소 |
| 긴 모터 케이블 설치 | 반사파 및 고주파 전압 효과 제어 | VFD와 모터 사이의 출력측 필터링 |
| 컨베이어, 펌프 및 팬 시스템 | 가변 속도 모터 작동으로 인한 간섭 감소 | 입력측 EMI 억제 및 필요한 경우 출력 필터링 |
| 산업 자동화 장비 | 드라이브 시스템과 주변 전자 장치 간의 간섭을 제한하십시오. | 공통 모드 및 차동 모드 필터링 |
| 제조설비 | 전원 측 및 모터 측 간섭을 모두 해결합니다. | 통합된 입력 및 출력 필터링 |
참고: 필요한 필터 구성은 VFD, 모터, 케이블 길이, EMC 조건 및 특정 간섭 문제에 따라 다릅니다. 모든 VFD 애플리케이션에 입력 및 출력 필터링이 모두 필요한 것은 아닙니다.
| 선택 매개변수 | 필수 정보 | 목적 |
|---|---|---|
| VFD 모델 | 제조업체 및 모델 번호 | 적용 가능한 입력/출력 구성을 결정하려면 |
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC | 필터 전압 정격을 드라이브 시스템과 일치시키려면 |
| 정격전류 | VFD 입력 또는 출력 전류 | 필요한 필터 전류 정격을 결정하려면 |
| 모터 파워 | kW 또는 HP | 모터측 필터링 요구 사항을 평가하려면 |
| 모터 정격 전압 | 모터 작동 전압 | 출력측 호환성을 확인하려면 |
| 모터 케이블 길이 | 실제 케이블 길이(미터) | dv/dt 및 반사파 효과 평가에 중요 |
| 케이블 유형 | 차폐 또는 비차폐; 가능한 경우 케이블 구조 | EMC 및 고주파 특성을 평가하려면 |
| 스위칭 주파수 | VFD 캐리어/스위칭 주파수(사용 가능한 경우) | 고주파 필터링 요구 사항을 평가하는 데 도움이 됩니다. |
| 설치환경 | 제어 캐비닛, 기계, 생산 라인 등 | 설치 및 EMC 고려 사항을 결정하려면 |
| 간섭 조건 | EMI, 모터 소음, dv/dt, 반사파, 주변 장비 간섭 등 | 입력 필터링, 출력 필터링 또는 통합 구성이 적절한지 확인하려면 |
| 접지 배열 | 접지 및 케이블 차폐 방법 | 효과적인 고주파 간섭 제어에 중요 |
예비 평가를 위해 고객은 다음을 제공할 수 있습니다.
VFD 모델 + 정격 전압 + 정격 전류 + 모터 전력 + 모터 케이블 길이 + 케이블 유형 + 스위칭 주파수 + 관찰된 간섭
이 정보는 일반적으로 모터 전력만으로 필터를 지정하는 것보다 필터 선택에 더 유용합니다.
고주파 간섭은 부적절한 배선을 통해 필터링 회로의 일부를 우회할 수 있으므로 올바른 설치가 중요합니다.
전원 공급 장치와 VFD 사이에 입력 섹션을 연결합니다.
VFD와 모터 사이에 출력 섹션을 연결합니다.
입력 및 출력 단자는 제품 배선도에 따라 연결해야 하며, 서로 바꿔서 연결해서는 안 됩니다.
전원측 케이블과 모터측 케이블은 별도로 배선해야 합니다.
전자기 결합은 필터링 효과를 감소시킬 수 있으므로 필터 입력 및 출력 도체 사이의 긴 병렬 연결을 피하십시오.
필터는 해당 전기 설치 요구 사항 및 VFD 제조업체의 EMC 지침에 따라 접지되어야 합니다.
고주파 간섭의 경우 일반적으로 짧고 낮은 임피던스 접지 경로가 선호됩니다.
차폐된 모터 케이블을 사용하는 경우 케이블 차폐는 VFD 제조업체의 EMC 요구 사항에 따라 종단 처리되어야 합니다.
시스템에 전원을 공급하기 전에 다음을 확인하십시오.
- 필터 전압 및 전류 정격
- 터미널 연결
- 접지
- 입출력 케이블 라우팅
- 모터 연결
- 기계적 장착
설치 후 정상적인 VFD 및 모터 작동을 확인하고 원래의 간섭 상태를 확인하십시오.
Dufew Electric은 저항기, 제동 시스템, 리액터, 필터, 변압기 및 맞춤형 전기 부품을 포함한 전력 전자 부품을 제조합니다. 가변 주파수 드라이브 필터는 필요한 전기 구성 및 용도에 따라 생산됩니다.
생산 공정에는 일반적으로 부품 검사, 자기 부품 처리, 권선 및 절연, 필터 조립, 전기 테스트, 최종 검사 및 포장이 포함됩니다. 제품 구성에 따라 품질 검사에는 부품 사양, 권선, 절연, 단자, 절연 저항, 절연 강도, 전기 성능 및 치수가 포함될 수 있습니다.
프로젝트 요구사항에 따라 제품별 도면, 테스트 기록, 기술 문서를 제공할 수 있습니다.
Dufew Electric은 품질 관리 및 제품 규정 준수 요구 사항을 지원하는 ISO 및 CE 인증을 보유하고 있습니다.
해당 인증서 및 기술 문서는 특정 제품 모델 및 대상 시장에 따라 확인되어야 합니다.
품질 검사는 부품 검증 및 조립부터 전기 테스트, 최종 검사까지 관련 단계를 다룹니다.
Dufew Electric은 OEM, 유통업체, 시스템 통합업체 및 산업 사용자에게 필터 및 기타 전력 전자 부품을 공급합니다.
포장 및 배송 방법은 제품 크기, 무게, 수량, 목적지 및 고객 요구 사항에 따라 선택됩니다.
사용 가능한 배송 준비에는 다음이 포함될 수 있습니다.
- 해상운송
- 항공 화물
- 빠른 배송
- 고객이 지정한 포워더
포장은 제품 구성 및 운송 조건에 따라 선택됩니다.
전도성 EMI를 제어하기 위해 전원 공급 장치와 VFD 사이에 입력 필터가 설치됩니다. 고주파 성분, dv/dt 및 반사파 효과를 제어하기 위해 VFD와 모터 사이에 출력 필터가 설치됩니다.
아니요. 요구 사항은 모터 케이블 길이, VFD 출력 특성, 모터 절연, EMC 조건 및 애플리케이션 요구 사항에 따라 다릅니다.
예. 입력측 EMI 또는 모터측 고주파 간섭을 제어해야 하는 서보 드라이브 애플리케이션에 대해 평가할 수 있습니다. 전기 정격은 구동 시스템과 일치해야 합니다.
예. 출력 섹션은 고주파수 스위칭 구성 요소를 감쇠하도록 설계되었으며 모터 단자에서 dv/dt를 줄일 수 있습니다. 실제 결과는 VFD, 필터 구성, 케이블 및 모터에 따라 달라집니다.
예. 모터 케이블이 길면 반사파 및 고주파수 전압 효과가 증가하여 출력 필터링의 관련성이 높아질 수 있습니다. 특정 용도에 따라 허용되는 케이블 길이를 확인해야 합니다.
반드시 그런 것은 아닙니다. 이 제품은 주로 VFD 시스템 주변의 EMI 및 고주파 필터링용으로 설계되었습니다. 특정 전력 시스템 고조파 차수 또는 THD를 제어해야 하는 경우 전용 고조파 완화 솔루션을 평가해야 합니다.
필터는 수동형이므로 일반적으로 전자 조정이 필요하지 않습니다. 올바른 모델 선택, 배선, 접지 및 설치가 여전히 필요합니다.
VFD 모델, 공급 전압, 정격 전류, 모터 전력, 모터 케이블 길이, 케이블 유형, 특정 간섭 또는 모터 측 문제는 적절한 구성을 선택하는 데 유용합니다.
Dufew Electric은 VFD, 서보 드라이브, 모터 제어 시스템 및 산업 자동화 장비용 가변 주파수 드라이브 필터를 제조합니다.
통합 구성은 하나의 어셈블리 내에서 입력측 EMI 필터링과 출력측 모터 필터링을 제공합니다. 드라이브 정격, 모터 특성, 케이블 길이, EMC 조건 및 설치 요구 사항을 기준으로 선택할 수 있습니다.
제품 평가를 위해 VFD 모델, 모터 전력, 정격 전류, 모터 케이블 길이, 케이블 유형 및 공급 전압을 제공하십시오.
