산업용 드라이브 시스템에서 DC 링크 리액터는 정류 및 부하 변화로 인한 전류 변동을 줄이기 위해 중간 DC 회로에 일반적으로 설치됩니다. 그러나 기존의 수직형 반응기 구조는 수직 공간이 제한된 소형 캐비닛에 설치 문제를 일으킬 수 있습니다.

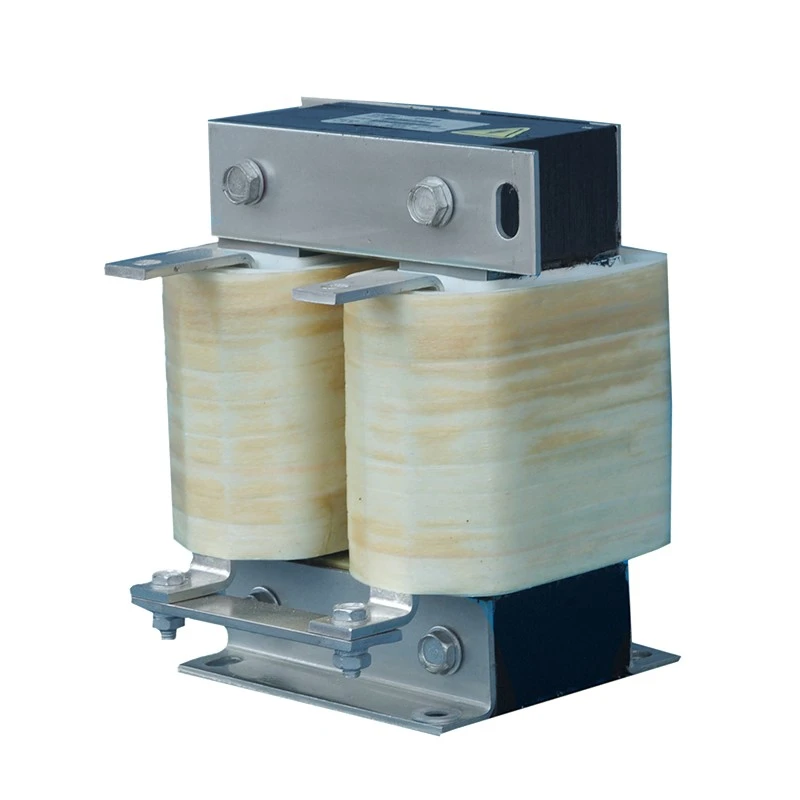

Dufew 전기 수평 DC 링크 리액터는 수평으로 배열된 코어와 권선 어셈블리가 있는 평면 자기 구조를 채택합니다. 이 설계는 필요한 인덕턴스 성능과 열 성능을 유지하면서 전체 높이를 줄입니다.
반응기는 저손실 냉간압연 규소강 적층, 고온 Class F 단열재 및 진공 함침 기술로 제조됩니다. 고전류 애플리케이션의 경우 보빈리스 포일 권선 구조를 사용하여 컴팩트한 크기, 향상된 방열 및 안정적인 연속 작동을 달성할 수 있습니다.
표준 수직형 반응기와 달리 수평 구성은 기계적 통합, 공기 흐름 최적화 및 캐비닛 레이아웃 유연성에 중점을 두어 최신 소형 드라이브 장비에 적합합니다.
많은 산업용 제어 캐비닛에는 다층 VFD 배열, 기계 통합 전기 인클로저, 모바일 전원 시스템 또는 좁은 DC 전원 캐비닛으로 인해 엄격한 높이 제한이 있습니다. 로우 프로파일 구성은 전체 높이를 줄이는 동시에 사용 가능한 캐비닛 폭을 더 잘 활용하므로 제한된 설치 공간에서도 장비에 쉽게 통합할 수 있습니다. 기존 수직형 반응기와 비교하여 이 배열은 엔클로저 높이를 높이지 않고도 캐비닛 레이아웃을 최적화할 때 엔지니어에게 더 큰 유연성을 제공합니다.
연속 전류에서 작동하는 DC 리액터에는 열 관리가 중요합니다. 수평 환기 설계는 권선을 여러 표면의 공기 흐름에 노출시키는 반면 측면 환기는 열 축적을 줄이는 데 도움이 되며 더 넓은 열 방출 영역은 보다 균일한 온도 분포를 촉진합니다. IP20 보호 커버는 효과적인 공기 흐름을 유지하도록 설계되어 장기간 전 부하 작동 중에 안정적인 성능을 지원합니다.
크레인, 이동식 장비, 산업 기계 등의 응용 분야에는 안정적인 기계적 안정성이 필요합니다. 더 넓은 장착 베이스는 더 강력한 지지력을 제공하며, 다중 지점 고정은 작동 중 변위를 제한하는 데 도움이 됩니다. 안정적인 에어 갭 구조는 일관된 인덕턴스 성능을 유지하며, 안전한 단자 연결은 까다로운 산업 환경에서 진동을 견딜 수 있도록 도와줍니다.
측면 단자 배열은 수직 배선 방해를 줄이고 적절한 경우 DC 버스 라우팅 거리를 단축하여 좁은 전기 캐비닛에 통합을 단순화합니다. 또한 양극 및 음극 케이블을 보다 깔끔하게 배열할 수 있어 엔지니어가 보다 컴팩트하고 체계적인 전기 레이아웃을 달성하는 데 도움이 됩니다.
예: CDL-600-0600-EIDA
| 암호 | 설명 |
|---|---|
| CDL | DC 링크 리액터 시리즈 |
| 600 | 전압 레벨(600 = 690VDC) |
| 0600 | 정격 전류(0600 = 600A, 2500 = 2500A) |
| EI | 코어 구조(EI = 3상 코어, UI = 단상 코어) |
| D | 설치 구조 (D = 수직 설치, W = 수평 설치) |
| A | 권선 재료(A = 알루미늄, C = 구리) |
| 매개변수 | 사양 |
|---|---|
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 작동 주파수 | 50Hz / 60Hz / 최대 500Hz |
| 정격전류 | 5A - 3800A |
| 과부하 기능 | 60초 동안 정격 전류의 1.5배, 간격 1시간 |
| 전압 강하 | 0.5% / 1% / 2% / 4% |
| 유전 강도 | 3000VAC / 50Hz / 5mA / 1분 |
| 절연저항 | ≥100MΩ(1000VDC) |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | T40 / F급(155℃) |
| 난연성 등급 | UL94V-2 |
| 소음 수준 | 65dB 이하(리액터로부터 수평 1m 거리에서 테스트) |
| 서비스 수명 | ≥15년 |
| 표준 | IEC289:1987 리액터 표준 / GB10229-88 리액터 표준(IEC289:1987과 동일) / JB9644-1999 반도체 전기 드라이브용 리액터 |
수평 코어 및 권선 배열은 기존 수직 DC 리액터에 비해 전체 설치 높이를 크게 줄입니다.
이 디자인은 다음과 같은 이점을 제공합니다.
- 수직 공간이 제한된 초박형 VFD 캐비닛에 적합
- 상부 구성 요소를 방해하지 않고 다층 캐비닛 레이아웃을 지원합니다.
- 소형 전기 인클로저의 공간 활용도 향상
- 기계 장착 제어 시스템으로의 통합 단순화
평평한 구조는 높이가 주요 설치 제한 사항인 좁고 긴 캐비닛에 특히 적합합니다.
지속적인 전류 부하에서 작동하는 DC 리액터에는 열 관리가 중요합니다.
수평 설계는 다음을 통해 열 방출을 향상시킵니다.
- 공기 흐름에 노출되는 더 넓은 권선 표면
- 열 축적을 줄이는 측면 환기 채널
- 장기간 작동 시 온도 분포가 더욱 균일해집니다.
- 공기 흐름 경로를 차단하지 않는 IP20 보호 설계 호환
수직으로 쌓은 구조에 비해 수평 기류 경로는 국소적인 과열점을 줄이고 작동 안정성을 향상시킵니다.
이동식 전력 시스템, 리프팅 장비, 중장비와 같은 산업용 장비는 지속적인 기계적 진동을 경험할 수 있습니다.
원자로는 다음과 같은 강화된 수평 장착 구조를 채택합니다.
- 향상된 기계적 안정성을 위한 더 넓은 베이스 지지대
- 변위 위험을 줄이기 위한 다중 고정 지점
- 일관된 인덕턴스를 유지하기 위한 안정적인 에어 갭 위치 지정
- 케이블 스트레스를 줄이기 위한 안전한 측면 단자 배치
이 설계는 진동 조건에서 장기간 작동이 필요한 응용 분야의 신뢰성을 향상시킵니다.
고밀도 전기 캐비닛에서는 효율적인 케이블 배열이 중요합니다.
수평 구성은 다음을 제공합니다.
- 보다 쉬운 케이블 라우팅을 위해 측면에 위치한 양극 및 음극 단자
- 캐비닛 내부 수직 장애물 감소
- 더 짧고 깔끔한 DC 버스 연결
- DC 양극 배선 경로와 음극 배선 경로 간의 분리 개선
최적화된 배선 레이아웃은 엔지니어가 보다 깔끔한 캐비닛 설계를 달성하는 동시에 설치 효율성과 유지 관리 접근성을 향상시키는 데 도움이 됩니다.
수평 DC 링크 리액터는 수직 설치 공간이 제한되어 있지만 캐비닛 깊이가 가능한 공작 기계, 소형 생산 라인 및 통합 자동화 장비에 사용되는 초박형 전기 제어 캐비닛에 이상적입니다.
높이가 낮은 구조 덕분에 엔지니어는 캐비닛 크기를 늘리지 않고도 반응기를 설치할 수 있으므로 공간에 민감한 장비 설계에 적합합니다.
다층 VFD 캐비닛 어셈블리에서 각 드라이브 섹션은 적층된 구성 요소 배열로 인해 수직 간격이 제한되어 있습니다.
수평 구조는 안정적인 DC 버스 전류 성능을 유지하면서 상위 및 하위 장비 레이어와의 간섭을 방지하는 데 도움이 되므로 구성 요소 밀도가 높은 소형 드라이브 캐비닛에 적합합니다.
이동식 발전기 세트, 차량 탑재 전원 공급 장치 및 휴대용 구동 시스템에는 높이 제한이 엄격한 소형 전기 인클로저가 필요한 경우가 많습니다.
플랫 프로파일 설계를 통해 간격이 낮은 하우징 내부에 수평 설치가 가능하며 진동 및 이동 작업 조건에서도 안정적인 작동을 유지할 수 있습니다.
캐비닛 높이가 제한되어 있지만 내부 깊이를 사용할 수 있는 긴 선형 구성으로 배열된 전기실 또는 제어 캐비닛의 경우 수평 반응기는 실용적인 설치 솔루션을 제공합니다.
평평한 구조 덕분에 캐비닛 바닥 공간을 더 잘 활용할 수 있고 내부 구성 요소 배열이 단순화됩니다.
전기도금 및 전기분해 장비는 일반적으로 버스바 공간과 설치 높이가 제한된 좁은 DC 전원 캐비닛을 사용합니다.
수평 DC 링크 리액터는 평면 구성으로 설치하여 소형 정류기 캐비닛 레이아웃에 적응하면서 DC 전류 출력을 안정화할 수 있습니다.
| 비교 | 수평형 DC 링크 리액터 | 수직 DC 링크 리액터 |
|---|---|---|
| 구조 | 플랫 코어 및 수평 권선 레이아웃 | 수직 적층형 코어 구조 |
| 설치공간 | 높이가 낮은 캐비닛용으로 설계됨 | 더 큰 수직 여유 공간이 필요함 |
| 캐비닛 통합 | 컴팩트하고 맞춤형 레이아웃에 적합 | 기존 캐비닛에 적합 |
| 냉각방식 | 더 넓은 방열 면적을 갖춘 수평 공기 흐름 | 수직 기류 설계 |
| 배선 배열 | 측면 터미널로 컴팩트한 라우팅 단순화 | 수직 터미널에는 추가 높이가 필요합니다. |
| 기계적 안정성 | 베이스가 넓어지면 진동 저항이 향상됩니다. | 더 작은 설치 공간 구조 |
Dufew Electric은 DC 링크 리액터, AC 리액터, 제동 저항기, 변압기 및 관련 전기 솔루션을 포함한 맞춤형 전력 전자 부품을 전문으로 합니다.
숙련된 엔지니어링 팀과 제어된 제조 프로세스를 통해 Dufew는 VFD 시스템, 산업 자동화 및 전력 변환 애플리케이션을 위한 안정적인 원자로 제품을 제공합니다.
생산 능력은 다음과 같습니다:
- 정밀 코어 가공 및 권선 제조
- DC 에어갭 구조 최적화
- 진공함침 및 단열처리
- 전기적 성능 및 신뢰성 테스트
각 리액터는 절연저항, 내전압, 인덕턴스, 온도상승, 노이즈 테스트 등 주요 검사를 통해 검증됩니다.
Dufew Electric은 품질 관리 시스템과 제품 표준을 지속적으로 개선합니다. 회사는 글로벌 고객 프로젝트를 지원하기 위해 ISO 품질 관리 인증, CE 인증, 제품 테스트 보고서 및 기술 문서를 제공합니다.
Dufew는 특정 응용 분야 요구 사항을 기반으로 OEM 제조, 맞춤형 설계 및 엔지니어링 지원을 제공합니다.
Dufew Electric은 국제 운송 중 원자로 성능을 보호하기 위해 전문적인 포장 솔루션을 적용합니다.
포장 조치에는 다음이 포함됩니다.
- 방습 및 절연 보호
- 충격손상 방지를 위한 고정강화
- 수출규격 대형 원자로용 목재 케이스
- 손쉬운 설치를 위한 제품 라벨 및 기술 문서
각 장치는 배송 전에 검사를 거쳐 필수 사양, 테스트 보고서 및 맞춤형 포장 솔루션과 함께 배송됩니다.
Dufew는 일괄 주문, OEM 프로젝트 및 글로벌 배송 요구 사항을 지원합니다.
이 디자인은 전기 캐비닛의 높이가 제한되어 있지만 너비나 깊이가 충분한 경우에 권장됩니다. 플랫 구조는 엔지니어가 안정적인 DC 버스 성능을 유지하면서 장치를 소형 캐비닛에 통합하는 데 도움이 됩니다.
아니요. 전기적 성능은 주로 인덕턴스 설계, 자기 구조, 정격 전류 및 권선 기술에 따라 달라집니다. 수평 구성은 주로 설치 유연성, 냉각 효율성 및 캐비닛 통합을 향상시킵니다.
예. Dufew는 고객 장비 요구 사항에 따라 정격 전류, 전압 요구 사항, 인덕턴스 값, 치수, 장착 방법 및 권선 재료를 포함한 맞춤형 솔루션을 제공합니다.
예. 강화된 마운팅 구조와 안정적인 에어갭 설계로 기계적 신뢰성이 향상되었습니다. 모바일 시스템, 리프팅 장비, 중장비 등 지속적인 진동에 노출되는 산업 장비에 적용할 수 있습니다.
