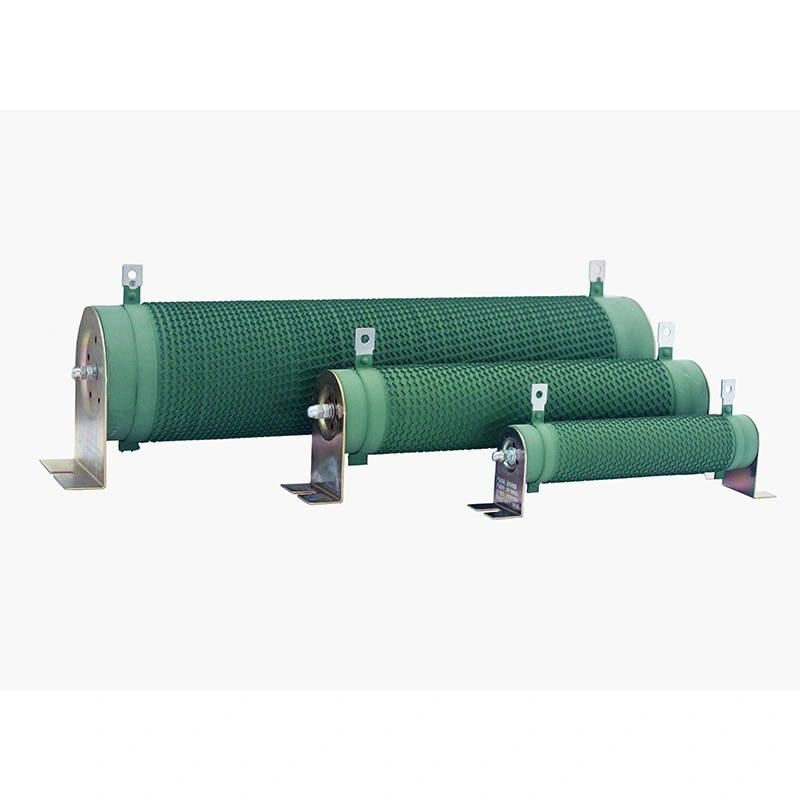

DUFEW CRR 시리즈 비유도성 골판지 저항기는 중간 및 고주파 펄스 회로에 특별히 최적화된 고전력 수동형 에너지 소산 저항기입니다. 고유한 수직 주름형 플랫 리본 비유도 권선 구조를 특징으로 하는 이 제품은 50W~10kW의 정격 전력, 0.01Ω~1kΩ의 저항 값, 3가지 저항 공차 옵션 및 1,200V의 최대 작동 전압을 제공합니다.
뛰어난 펄스 과부하 기능과 안정적인 열 성능으로 설계된 이 제품은 전 세계적으로 재생 에너지 시스템, 산업 자동화 및 실험실 테스트 장비의 에너지 소실, 전류 감지, 제동, 서지 억제 및 부하 테스트에 널리 사용됩니다.
| 모델 코드 | 의미 | 설명 |
| CRR | 시리즈 | 비유도성 골판지 저항기 |
| 2500W | 정격 출력 | 2500W |
| 54.4R | 정격 저항 | 54.4Ω |
| J | 저항 공차 | J = ±5%(옵션: K = ±10%, H = ±3%) |
| 매개변수 | 사양 |
| 전력 범위 | 50W~10kW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω~1kΩ |
| 저항 공차 | ±3% / ±5% / ±10% |
| 보호 등급 | IP00 |
| 온도 계수(TCR) | 300ppm/°C 이하 |
| 난연성 등급 | UL 94V-2 |
| 규정 준수 표준 | GB/T 5792 |
일체형 고알루미나 절연 세라믹으로 제조된 중공 코어는 효율적인 열 방출을 위한 내부 대류 공기 채널을 갖추고 있습니다. 탁월한 내진동성을 제공하며 최대 350°C의 온도에서도 안정적인 절연 성능을 유지합니다. 세라믹 구조는 균열 없이 반복적인 고온 및 저온 사이클링을 견딥니다.
편평한 합금 리본은 연속적인 주름진 프로파일에 정밀하게 스탬핑되어 매우 낮은 온도 저항 계수(TCR)를 제공합니다. 서로 다른 응용 분야에 맞게 두 가지 합금 재료를 사용할 수 있습니다. 지속적인 고전력 제동 및 에너지 소산을 위한 니켈-크롬(Ni-Cr)과 정밀 저전류 감지 회로를 위한 콘스탄탄입니다.
엔드 클램프, 단자 포스트 및 장착 브래킷은 부동태화 부식 방지 마감 처리된 두꺼운 스테인레스 스틸로 제조됩니다. 어셈블리는 느슨해짐 없이 45N 단자 당김 테스트를 통과하고 납땜 열에 대한 탁월한 저항성을 제공하며 산화로 인한 접촉 가열을 최소화합니다.
이중 와이어 역 비유도 권선 기술을 사용하면 등가 직렬 인덕턴스(ESL)가 일반적으로 10nH 미만으로 제어될 수 있으므로 저항기는 최대 100kHz의 주파수에서 작동하는 고주파 스위칭 회로에 적합합니다.
●매우 낮은 인덕턴스 – 역 비유도 권선과 결합된 주름형 구조는 자체 인덕턴스를 효과적으로 제거하고 고주파 발진 및 전압 스파이크를 억제하며 전력 반도체 장치를 보호합니다.
●뛰어난 방열성 – 수직 주름형 디자인으로 냉각 표면적을 늘리고, 세라믹 코어가 효율적인 열 전도를 제공하여 전력 밀도를 높이고 온도 상승을 낮춥니다.
●뛰어난 과부하 성능 – 눈에 띄는 손상 없이 5초 동안 10배의 정격 전력을 견디므로 제동 및 서지 흡수 용도에 이상적입니다.
●긴 수명 - 노화 방지 코팅과 변형이 없는 세라믹 코어를 사용하여 순환 부하 수명이 9,000시간(10초 방전 / 90초 간격)을 초과합니다.
●환경 친화적 – 무기 친환경 코팅은 연기와 독성 가스를 발생시키지 않으며 RoHS 및 UL 안전 요구 사항을 준수합니다.
●유연한 사용자 정의 - 저항 값, 정격 전력, 치수, 단자 방향 및 장착 브래킷을 모두 도면이나 사양에 따라 사용자 정의할 수 있습니다.
에너지 저장 변환기, 광전지 인버터, 풍력 터빈 피치 제어 시스템, 배터리 팩 노화 테스트 부하, DC 고속 충전 사전 충전 및 방전 저항기.
중주파 및 고주파 가변 주파수 드라이브, 서보 드라이브 회생 제동, 항만 크레인, 엘리베이터, 압연 공장, 신선 기계 및 섬유 장비, 에너지 소산 시스템.
고주파 전력 로드 뱅크, 펄스 신호 테스트 벤치, 전원 공급 장치 노후화 시스템, 정밀 전류 감지, 스너버 및 댐핑 저항기.
CNC 와이어 컷 EDM 기계, 아크 용접 장비, 무대 리프팅 및 조명 시스템, 원심 분리기, 제지 기계 및 스태커 회수 장치.
고주파 전류 제한, 모터 시동 저항기, 중간 전압 캐비닛 서지 에너지 흡수.
DUFEW는 전력 전자 부품의 R&D 및 제조를 전문으로 하며 산업 사용자, 유통업체 및 OEM 고객에게 신뢰할 수 있는 제품과 통합 솔루션을 제공합니다.
우리는 저항기, 제동 장치, 리액터, 변압기, 필터 및 로드 뱅크 시스템을 포함한 전체 전력 전자 제품을 제공하여 다양한 응용 분야 요구 사항에 대한 원스톱 소싱을 제공합니다.
엄격한 제조 공정, 현대적인 생산 라인 및 엄격한 품질 관리는 일관된 제품 성능, 긴 서비스 수명 및 신뢰할 수 있는 작동을 보장합니다.
특정 기술 요구 사항을 충족하기 위해 맞춤형 저항 값, 정격 전력, 치수, 단자 구성 및 장착 옵션을 사용할 수 있습니다.
효율적인 생산 관리와 대응적인 기술 지원을 통해 리드 타임을 단축하고 제품 선택부터 A/S까지 안정적인 지원을 제공합니다.
| 특성 | 테스트 조건 | 성능 |
| 유전체 내전압 | 2500VAC / 50Hz / 60초 | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 5초 동안 10× 정격 전력 | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 순환 작동(10초 켜짐/90초 꺼짐) | 9,000시간 |
| 정상 상태의 습열 | 40°C ±2°C, 90~95% RH, 100시간 | ΔR ≤ ±(1%R + 0.05Ω) |
| 급격한 온도 변화 | -55°C / 55°C / 155°C, 각 15분, 5사이클 | ΔR ≤ ±(2%R + 0.05Ω) |
| 내열성 | 350°C / 2시간 | 눈에 띄는 변색이나 손상 없음 |
| 온도 계수 | 정격 부하 저항과 정적 저항 | <300ppm/°C |
| 화염 저항 | 5분 동안 10× 정격 출력 | 화염 없이 새빨갛게 달아오름 |
| 특성 | 테스트 조건 | 성능 |
| 터미널 강도 | 45N / 30초 | 헐거움이나 눈에 띄는 손상 없음 |
| 진동 저항 | 5~200Hz, 1g, 98m/s² | 눈에 보이는 구조적 손상 없음 |
| 납땜 열에 대한 내성 | 350±5°C 납땜에 3초 동안 담근 단자 | ΔR ≤ ±(1%R + 0.05Ω) |
| 납땜성 | 235±5°C 납땜에 5초 동안 담근 단자 | 솔더 적용 범위 ≥95% |
| 비교항목 | 비유도성 골판지 저항기 | 기존 저항기(탄소 필름/금속 필름/표준 권선) |
| 디자인 목적 | 고주파 펄스, VFD 제동 및 재생 에너지 소산에 최적화됨 | 일반적인 저신호 및 정전력 애플리케이션용으로 설계됨 |
| 기생 인덕턴스 억제 | 역 인터리브 골판지 권선은 인덕턴스를 기존 권선 유형의 1/10 미만으로 줄입니다. | 활성 인덕턴스 억제 없음; 표준 권선 설계는 기생 인덕턴스가 높습니다. |
| 펄스 응답 | 최소한의 전압 테일링으로 빠른 펄스 응답 | 눈에 띄는 유도 에너지 저장 및 전압 테일링 |
| 고조파 및 스파이크 억제 | 고조파 간섭 및 전압 스파이크를 크게 줄입니다. | 높은 인덕턴스는 펄스 스파이크와 신호 왜곡을 증폭시킬 수 있습니다. |
| 열 순환 및 노화 | 균일한 열응력 분포; 장기 사이클링 시 저항 드리프트 ≤1% | 빈번한 열 순환으로 인한 필름 박리 및 과도한 저항 드리프트 |
Q1: 비유도 설계가 전력 정격이나 저항 정확도에 영향을 줍니까?
A: 아니요. 비유도 권선 방식은 전류 경로의 자기장 분포만 변경합니다. 이는 합금 리본의 저항률, 방열 성능 또는 전력 용량에 부정적인 영향을 미치지 않습니다. 저항 공차 및 온도 계수는 표준 버전과 동일하게 유지됩니다.
Q2: 비유도 버전이 필요한지 어떻게 확인할 수 있습니까?
A: 회로가 고주파수 PWM 제어, 빠른 IGBT 스위칭을 사용하거나 과전압 링잉 및 파형 왜곡이 발생하는 경우 비유도 버전을 권장합니다. 일반적인 50/60Hz 제동 애플리케이션의 경우 일반적으로 표준 파형 저항기로 충분합니다.
Q3: 특수 저항값이나 치수를 맞춤 설정할 수 있나요?
답: 그렇습니다. DUFEW는 0.01Ω~1kΩ 이상의 저항 값, 정격 전력, 세라믹 튜브 길이 및 직경, 단자 위치, 장착 브래킷 구성을 포함한 완전한 맞춤 설정을 제공합니다. 도면이나 사양에 따라 샘플을 신속하게 제작할 수 있습니다.
Q4: 장기간 사용 후 저항 드리프트가 허용 범위를 초과하는 경우 어떻게 해야 합니까?
A: 장기간의 고온 산화, 높은 습도 및 빈번한 과부하는 합금 리본을 손상시킬 수 있습니다. 절연저항이 100MΩ 이하로 떨어지면 교체를 권장합니다. 캐비닛 환기를 개선하고 전력 마진이 충분한 저항기를 선택하면 서비스 수명을 크게 연장할 수 있습니다.
