우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.
부하 저항 박스는 저항 요소를 사용하여 전기 장비의 실제 전력 소비 조건을 시뮬레이션하는 전기 테스트 장치입니다. 작동 중 전기 에너지를 제어된 열로 변환함으로써 엔지니어는 출력 안정성, 부하 용량, 과부하 응답, 보호 기능 및 장기적인 작동 신뢰성을 평가할 수 있습니다.
주로 모터 감속 시 회생 에너지를 흡수하도록 설계된 제동 저항 솔루션과 달리 부하 저항 박스는 전원 및 전력 변환 장비의 성능을 검증하기 위한 제어 가능한 테스트 부하 역할을 합니다.
내부 저항기 어셈블리는 다양한 부하 구성을 달성하기 위해 직렬 및 병렬 연결을 통해 배열된 여러 개의 파형 저항기 요소로 구성됩니다. 독립적인 로드 섹션을 통해 사용자는 전체 하드웨어 구조를 변경하지 않고도 다양한 저항 그룹을 전환하여 테스트 조건을 조정할 수 있습니다.
작업 과정은 다음과 같이 설명할 수 있습니다.
전력기기 출력 → 부하 저항 Box 입력 → 저항 부하 소비 → 성능 데이터 평가

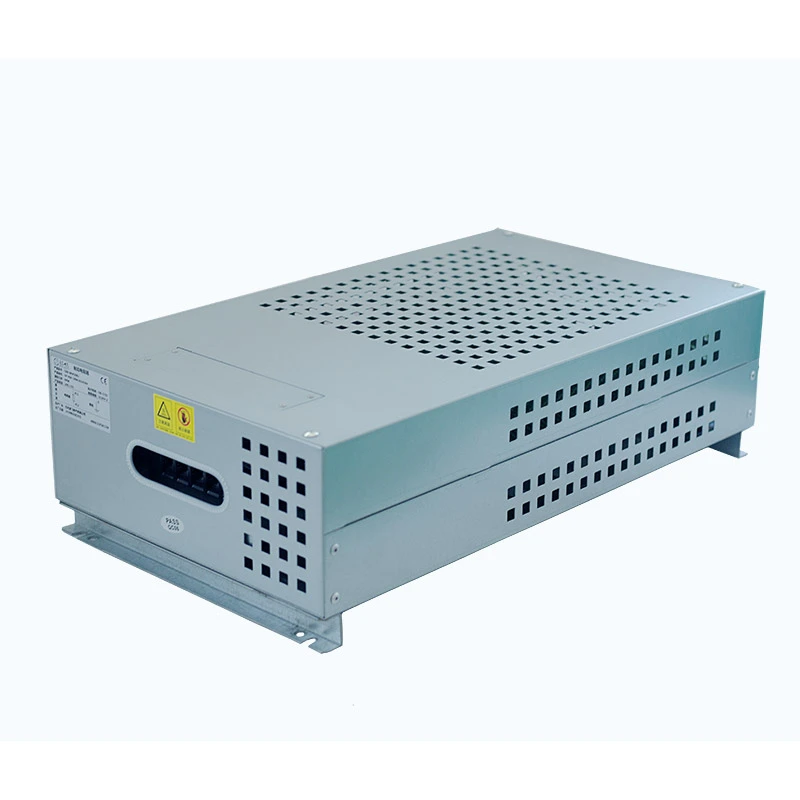

인클로저는 알루미늄-아연 도금 강판으로 제작되어 기계적 보호, 효율적인 방열, 내식성 및 편리한 설치 기능을 제공합니다. 외부 전기 연결을 위해 전용 터미널 블록이 통합되어 있으며, 지속적인 고전력 작동이 필요한 애플리케이션에는 강제 공기 냉각 옵션을 사용할 수 있습니다.
| 매개변수 | 사양 |
|---|---|
| 전력 범위 | 1KW-30KW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω---1KΩ |
| 저항 공차 | ±3/±5/±10 |
| 보호 등급 | IP20/IP23 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL 94V-2 |
| 표준 준수 | GB-5792 |
이 장비는 UPS 정격 출력 성능, 과부하 응답, 전압 안정성 및 장기간 작동 성능을 검증하기 위해 제어된 부하 조건을 제공합니다. 다양한 부하 수준을 적용함으로써 엔지니어는 실제 작동 요구 사항을 보다 밀접하게 나타내는 조건에서 UPS 동작을 평가할 수 있습니다.
인공 전기 부하로서 이 장비는 시운전 전이나 예정된 유지 관리 중에 발전기 용량을 확인하는 데 사용할 수 있습니다. 일반적인 응용 분야에는 디젤 발전기 테스트, 백업 전원 시스템 검사, 공장 승인 테스트가 포함되며 정의된 부하 조건에서 출력 성능을 확인하는 데 도움이 됩니다.
제어된 저항 부하를 통해 엔지니어는 인버터 및 전원 공급 장치의 출력 전류 성능, 열 성능, 보호 기능 및 장기 작동 신뢰성을 평가할 수 있습니다. 조정 가능한 부하 조건은 장비 작동의 다양한 단계에서의 테스트도 지원합니다.
이 시스템은 배터리 시스템, PCS 장비 및 에너지 관리 시스템에 제어된 방전 부하를 제공하므로 엔지니어는 지정된 전기 조건에서 방전 성능과 작동 안정성을 평가할 수 있습니다.
내부 회로는 여러 개의 독립적인 로드 그룹으로 나누어져 있어 필요한 테스트 프로필에 따라 전력을 점진적으로 조정할 수 있습니다. 이 구성은 유연한 하중 조합, 반복 가능한 테스트 조건 및 개별 섹션에 검사가 필요할 때 더 쉬운 오류 격리를 지원합니다.
이 시스템은 경부하 작동부터 전체 부하 및 단기 과부하 테스트까지 다양한 부하 조건을 재현할 수 있으므로 엔지니어는 더 넓은 작동 범위에서 장비 성능을 평가할 수 있습니다.
| 테스트 조건 | 목적 |
|---|---|
| 경부하 | 저전력 작동 확인 |
| 절반 부하 | 중간 부하 성능 확인 |
| 풀로드 | 정격용량 확인 |
| 초과 적재 | 보호 능력 평가 |
통합 단자 구조는 AC 및 DC 테스트 애플리케이션 모두에 맞게 구성할 수 있어 다양한 유형의 전력 장비를 테스트할 때 더 큰 유연성을 제공합니다. 최대 작동 전압이 1200V인 이 시스템은 기본 저항 구조를 변경하지 않고도 다양한 산업 전력 테스트 요구 사항을 수용할 수 있습니다.
설치하기 전에 테스트되는 장비 출력 전력, 필요한 테스트 조건 및 설치 환경에 따라 적절한 전력 등급, 저항 값 및 보호 등급을 선택하십시오. 테스트 중 안전한 에너지 소산을 위해서는 적절한 사양 일치가 필수적입니다.
설치하기 전에 인클로저, 단자대 및 냉각 시스템을 검사하여 장비가 손상되지 않았으며 작동할 준비가 되었는지 확인하십시오. 눈에 보이는 손상이나 이상이 있는 경우 전기를 연결하기 전에 해결해야 합니다.
열 방출을 위해 충분한 공간을 두고 통풍이 잘 되는 곳에 장비를 설치하십시오. 설치 영역은 안전한 작동에 영향을 줄 수 있는 가연성 물질, 제한된 공기 흐름 조건 및 과도한 습도로부터 멀리 떨어져 있어야 합니다.
인클로저에 제공된 장착 구멍을 사용하여 장치를 바닥이나 지정된 테스트 플랫폼에 단단히 설치하십시오. 장착 구조는 장비 중량 및 작동 조건에 적합해야 합니다.
제공된 배선도에 따라 테스트 장비의 출력 단자를 부하 입력 단자에 연결합니다. DC 애플리케이션의 경우 극성을 확인해야 하며, 모든 단자 연결을 적절하게 조이고 예상 전류에 적합한 케이블로 연결해야 합니다.
완전한 전기 연결을 확인한 후 낮은 부하 수준에서 테스트를 시작하고 테스트 절차에 따라 활성 부하 섹션을 점차적으로 늘립니다. 작동 중에 저항기 온도 및 기타 관련 작동 조건을 모니터링하여 장비가 지정된 범위 내에 있는지 확인하십시오.
Dufew 부하 저항기 박스는 장기간 전기 테스트를 위해 설계되었으며 배송 전에 전기적 및 기계적 성능 검증을 거칩니다. 테스트는 저항 특성, 전기 안전, 기계적 무결성 및 다양한 부하 조건에서의 안정적인 작동에 중점을 두어 산업 테스트 환경에서 안정적인 성능을 보장합니다.
| 전기적 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 유전 강도 | 2500VAC/50Hz/60S | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | 절연 저항 ≥100MΩ |
| 단시간 과부하 | 정격 출력의 10배 5S | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 순환운전(방전 10S, 간격 90S) | 9000시간 이상 |
| 정상 상태의 습열 | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0.05Ω) |
| 급격한 온도 변화 | -55℃, 55℃, 155℃ 각 15분, 5사이클 | △R≤±(2%R+0.05Ω) |
| 내열성 | 350℃/2시간 | 눈에 띄는 변색이나 손상 없음 |
| 온도 계수 | 정격부하 저항과 정저항 비교 | 300ppm/℃ 이하 |
| 난연성 | 5분 동안 정격 출력의 10배 | 붉은 빛이 나지만 불꽃은 없음 |
인클로저 구조는 운송, 설치 및 산업 작동 환경을 견딜 수 있도록 설계되었습니다. 기계적 테스트를 통해 터미널 시스템과 하우징 구조가 장기간 사용 중에 신뢰성을 유지하는지 확인합니다.
| 기계적 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 터미널 강도 | 45N/30S | 느슨해지거나 눈에 보이는 손상 없음 |
| 진동 저항 | 5-200Hz, 1g, 98m/S² | 눈에 보이는 구조적 손상 없음 |
| 납땜 내열성 | 3S용 리드 단자를 350±5℃ 납땜에 담그었습니다. | △R≤±(1%R+0.05Ω) 눈에 띄는 외부 손상이 없고 명확한 표시가 있습니다. |
| 납땜성 | 5S용 235±5℃ 납땜 단자 침지 | 단자 표면 납땜 적용 범위 ≥95% |
다양한 테스트 요구 사항에는 다양한 부하 조건이 필요합니다. 내부 저항기 그룹은 여러 개의 독립적인 섹션으로 구성될 수 있으므로 사용자는 실제 테스트 절차에 따라 적용된 부하를 조정할 수 있습니다.
일반적인 구성은 다음과 같습니다.
| 로드 모드 | 테스트 목적 |
|---|---|
| 저부하 | 시동 성능 및 저전력 작동 검증 |
| 중간 부하 | 부분 출력 기능 평가 |
| 풀로드 | 정격전력 성능 확인 |
| 과부하 부하 | 보호 대응 및 시스템 안정성 확인 |
이 단면 설계를 통해 엔지니어는 여러 개의 고정 값 부하 장치를 준비하는 대신 하나의 장치로 여러 테스트를 수행할 수 있습니다.
생산 테스트, 실험실 검증 및 장비 신뢰성 평가를 위해 부하 장비는 지속적이고 까다로운 조건에서 작동해야 하는 경우가 많습니다. Dufew 부하 저항기 박스는 안정적인 저항 성능, 최적화된 열 발산 구조, 독립적인 저항기 그룹화 및 선택적 강제 공기 냉각 기능을 통해 장기간 고전력 테스트를 지원하도록 설계되었습니다.
이 설계는 일관된 부하 조건이 필요한 공장 노후화 테스트, 발전기 성능 검증, UPS 신뢰성 평가 및 전원 공급 장치 테스트와 같은 애플리케이션에 적합합니다.
Suzhou Dufew Electrical Co., Ltd.는 재료 검사, 조립 제어 및 최종 성능 검증을 포함하여 제조 공정 전반에 걸쳐 구조화된 품질 관리 절차를 적용합니다. 각 단계는 전기적 신뢰성, 기계적 안정성 및 일관된 제품 성능을 보장하도록 관리됩니다.
생산에 앞서 저항기 요소, 금속 외함 재료, 단자 부품 및 절연 재료의 품질을 검증하기 위해 입고되는 재료를 검사합니다.
조립하는 동안 Dufew는 완제품이 기술 요구 사항을 충족하도록 저항기 그룹화, 전기 연결 신뢰성, 절연 거리 및 기계적 고정을 제어합니다.
각 장치는 배송 전 저항 측정, 절연 테스트, 절연 내력 테스트, 구조 검사, 기능 성능 확인 등 종합적인 검증을 거칩니다.
Suzhou Dufew Electrical Co., Ltd.는 저항기, 제동 시스템, 리액터, 변압기 및 전력 필터를 포함한 전력 전자 부품을 전문으로 합니다. 산업 자동화, 에너지 시스템 및 전기 장비 응용 분야의 경험을 통해 Dufew는 신뢰할 수 있는 테스트 환경의 실제 요구 사항을 이해하고 있습니다.
다양한 테스트 프로젝트에는 다양한 전기 및 기계 구성이 필요합니다. Dufew는 정격 전력, 저항 값, 전압 수준, 부하 단계, 냉각 요구 사항, 인클로저 구조 및 설치 조건에 따라 맞춤형 솔루션을 제공하여 고객이 특정 장비에 적합한 테스트 성능을 달성할 수 있도록 지원합니다.
Dufew는 엔지니어링 지원, 맞춤형 제조 및 표준화된 생산 프로세스를 통해 장비 제조업체, 시스템 통합업체, 전기 배급업체 및 산업 사용자를 지원합니다. 이러한 기능은 글로벌 산업용 애플리케이션을 위한 안정적인 공급과 신뢰할 수 있는 전기 솔루션을 보장하는 데 도움이 됩니다.
부하 테스트 시스템에는 충분한 전력 용량뿐만 아니라 정확한 부하 시뮬레이션, 안정적인 장기 작동, 편리한 작동이 필요합니다. 고정 단일 저항기 또는 기존 제동 저항기 솔루션과 비교하여 Dufew 부하 저항기 박스는 전력 장비 검증을 위한 보다 유연한 테스트 기능을 제공합니다.
| 비교차원 | 부하 저항기 박스 | 기존 단일 저항기/제동 저항기 박스 |
|---|---|---|
| 주요 적용 목적 | UPS, 발전기, 인버터 및 전원 공급 장치의 전력 장비 테스트, 노화 테스트 및 성능 검증을 위해 설계되었습니다. | 주로 모터 제동 또는 고정 저항 애플리케이션 중 에너지 소비를 위해 설계되었습니다. |
| 부하 조정 기능 | 여러 개의 독립적인 저항기 섹션을 통해 단계별 부하 전환을 통해 다양한 작동 조건을 시뮬레이션할 수 있습니다. | 일반적으로 부하 용량이 제한되거나 조정 가능하지 않은 고정 저항 값을 제공합니다. |
| 유연성 테스트 | 포괄적인 장비 평가를 위해 경부하, 반부하, 전부하 및 과부하 시뮬레이션을 지원합니다. | 주로 단일 작동 조건에 사용되며 다양한 테스트 시나리오를 효과적으로 시뮬레이션할 수 없습니다. |
| AC/DC 호환성 | 통합 터미널 연결로 설계되어 구성 요구 사항에 따라 AC 및 DC 전원 장비 테스트가 모두 가능합니다. | 많은 솔루션은 특정 DC 버스 또는 제동 애플리케이션용으로 설계되었으며 다양성이 제한되어 있습니다. |
| 연속 부하 작동 | 최적화된 인클로저 구조와 열 설계로 장기간의 부하 테스트와 노후화 작동을 지원합니다. | 많은 제동 저항기 제품은 단시간 에너지 흡수에 중점을 두고 있으며 연속 부하 중에 더 높은 온도 상승을 경험할 수 있습니다. |
| 유지보수 편의성 | 독립적인 부하 회로는 검사와 문제 해결을 단순화합니다. 유지보수 시 개별 섹션을 별도로 확인할 수 있습니다. | 고정된 내부 구조로 인해 문제 해결 및 교체가 더욱 복잡해졌습니다. |
부하 테스트 장비는 주로 전기 부하를 시뮬레이션하고 발전기, UPS 시스템, 인버터 및 전원 공급 장치의 출력 용량, 안정성 및 과부하 응답을 포함한 전력 시스템의 성능을 검증하는 데 사용됩니다. 제동 저항 솔루션은 감속 중 회생 에너지를 흡수하고 DC 버스 과전압을 방지하기 위해 주로 모터 구동 시스템에 적용됩니다.
이 시스템은 내부 저항기 그룹이 독립적인 회로로 나누어지는 부분 부하 제어를 사용합니다. 사용자는 서로 다른 섹션을 전환하여 경부하, 부분 부하, 정격 부하 및 과부하 조건을 포함한 다양한 작동 조건을 시뮬레이션할 수 있습니다. 이 구성은 테스트 유연성과 반복성을 향상시킵니다.
냉각 방식은 전력 용량, 작동 기간, 설치 환경, 방열 요구 사항에 따라 선택됩니다. 표준 구성은 자연적인 공기 흐름을 사용하는 반면, 더 높은 전력 출력이나 확장된 연속 작동이 필요한 응용 분야에는 강제 공기 냉각을 추가할 수 있습니다.
예. Dufew Electric은 특정 테스트 요구 사항에 따라 저항 값, 정격 전력, 전압 수준, 부하 단계, 냉각 방법, 인클로저 구조 및 터미널 구성을 맞춤 설정할 수 있습니다.
발전기, UPS 시스템, 인버터, DC 전원 공급 장치, 충전기, 에너지 저장 변환 장비 및 기타 산업용 전력 시스템의 성능 검증, 유지 관리 테스트, 노화 테스트 및 실험실 평가에 적합합니다.
예. Dufew Electric은 고객 장비 사양 및 테스트 요구 사항을 기반으로 엔지니어링 지원을 제공하여 다양한 전력 용량, 전기 조건 및 설치 환경에 적합한 구성을 설계하도록 돕습니다.
