우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

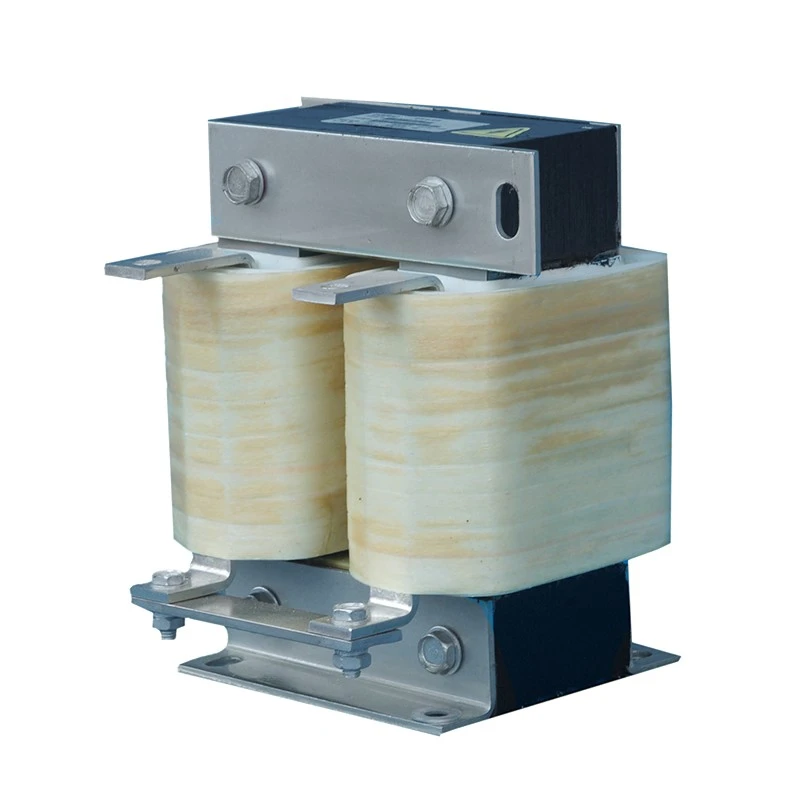

VFD DC 링크 리액터는 VFD 시스템의 정류기 브리지와 인버터 스테이지 사이의 중간 DC 버스 회로 내에서 직렬로 연결됩니다.
AC-DC 변환 중에 정류기 작동 및 부하 변동으로 인해 DC 버스에 전류 리플과 전기적 변동이 발생할 수 있습니다. 리액터는 유도형 에너지 저장 특성을 이용하여 전류 변화를 원활하게 하고 지속적인 DC 전류 흐름을 유지하며 인버터 전원 공급 장치의 안정성을 향상시킵니다.
표준 AC 리액터와 달리 DC 링크 리액터는 연속적인 DC 전류 조건에서 작동하도록 설계되었습니다. Dufew는 DC 바이어스 저항 분할 에어갭 자기 구조를 채택하여 안정적인 인덕턴스를 유지하고 자기 포화 위험을 줄입니다.
원자로 특징:
- 자기 손실 감소를 위한 저손실 냉간압연 실리콘강 코어
- 안정적인 DC 동작을 위한 분할된 에어갭 구조
- 고온 신뢰성을 위한 클래스 F 절연 시스템
- 기계적 강도와 내습성을 고려한 진공 함침 공정
- 다양한 전류 요구 사항에 맞는 구리 또는 알루미늄 권선 옵션
이러한 설계 특징으로 인해 Dufew DC 링크 리액터는 안정적인 DC 버스 성능, 긴 서비스 수명 및 안정적인 작동이 필요한 VFD 시스템에 적합합니다.
정류기 단계는 자연스럽게 DC 전류에 리플 성분을 생성합니다. DC 링크 리액터는 전류 파형을 평활화하고 리플 전류를 줄이며 지속적인 전류 전도를 유지하는 데 도움을 주어 인버터에 보다 안정적인 입력을 제공합니다. 이는 DC 전원 공급 장치의 변동을 줄이고 일관된 모터 작동을 지원합니다.
과도한 리플 전류는 커패시터 발열을 증가시키고 부품 노화를 가속화할 수 있습니다. DC 버스 구성 요소의 충전 스트레스와 열 부하를 줄임으로써 리액터는 커패시터 서비스 수명을 연장하고 전체 구성 요소 신뢰성을 향상시키며 유지 관리 요구 사항을 줄이는 데 도움이 될 수 있습니다.
산업 장비는 빈번한 가속, 제동 및 부하 변화로 작동하는 경우가 많습니다. 리액터는 안정적인 인버터 작동을 유지하고 급격한 부하 변동으로 인한 전기적 영향을 줄이는 동시에 전력 반도체 장치의 안정적인 작동을 지원합니다.
DC 버스 특성을 개선하고 전류 왜곡을 줄임으로써 리액터는 전력 활용을 최적화하고 고조파의 영향을 제한하는 데 도움이 됩니다. 이는 안정적인 전기 성능이 요구되는 고전력 산업용 드라이브 시스템에 적합합니다.
지속적인 DC 전류는 자기 바이어스를 생성하고 기존 리액터 설계에서 노심 포화 위험을 증가시킬 수 있습니다. Dufew의 세그먼트 에어 갭 기술은 보다 안정적인 인덕턴스와 향상된 자기 선형성을 제공하여 포화 위험을 줄이고 지속적인 DC 조건에서 안정적인 작동을 유지하는 데 도움이 됩니다.
권선 구조는 고전류 DC 작동을 위해 설계되었으며 애플리케이션 요구 사항에 따라 구리 또는 알루미늄 도체를 사용할 수 있습니다. 낮은 저항 손실과 제어된 온도 상승은 안정적인 장기 성능에 기여합니다. 고전류 모델의 경우 포일 권선 구조를 사용하여 컴팩트한 설치 설계를 유지하면서 방열을 향상시킬 수도 있습니다.
진공 함침 공정은 절연 시스템을 강화하고 기계적 안정성, 내습성 및 내진동성을 향상시킵니다. 이 처리는 장기간의 산업 운영 중에 안정적인 전기적, 기계적 성능을 유지하는 데 도움이 됩니다.
Dufew DC Link Reactor 솔루션은 산업용 전력 변환 및 모터 구동 시스템에 널리 사용됩니다.
| 애플리케이션 | 주요 요구사항 |
|---|---|
| 가변 주파수 드라이브 시스템 | DC 리플 감소 및 드라이브 신뢰성 향상 |
| 서보 드라이브 시스템 | 동적 작동 중 DC 버스 안정성 향상 |
| 엘리베이터 | 빈번한 가속 및 제동 주기 지원 |
| 항만 크레인 및 리프팅 장비 | 고부하 조건에서 신뢰성 향상 |
| 압연기 | 연속 작동 중 전기적 스트레스 감소 |
| 사출 성형기 | 모터 구동 안정성 향상 |
| 와이어 드로잉 머신 | 원활한 동력 전달을 유지 |
| 섬유기계 | 안정적인 장기 운영 지원 |
| 테스트 시스템 | 전기적 일관성 향상 |
VFD 시스템에 다음이 발생할 경우 DC 링크 리액터가 권장됩니다.
| 시스템 상태 | 권장 목적 |
|---|---|
| 빈번한 DC 전류 변동 | 리플 전류 감소 |
| 커패시터 필터링 기능을 갖춘 전압 소스 VFD | DC 버스 커패시터 보호 |
| 대용량 변압기 공급 | 전력 안정성 향상 |
| 3상 전압 불균형 | 전기적 스트레스 감소 |
| 빈번한 가속 및 감속 | 인버터 신뢰성 향상 |
| 높은 전력 품질 요구 사항 | 고조파 영향 감소 |
예: CDL-600-0600-EIDA
| 암호 | 설명 |
|---|---|
| CDL | DC 링크 리액터 시리즈 |
| 600 | 전압 레벨(600 = 690VDC) |
| 0600 | 정격 전류(0600 = 600A, 2500 = 2500A) |
| EI | 코어 구조(EI = 3상 코어, UI = 단상 코어) |
| D | 설치 구조 (D = 수직 설치, W = 수평 설치) |
| A | 권선 재료(A = 알루미늄, C = 구리) |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | VFD DC 링크 리액터 |
| 설치 위치 | 정류기와 인버터 사이의 DC 버스 회로 |
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 작동 주파수 | 50Hz / 60Hz / 500Hz까지 맞춤 설정 가능 |
| 정격전류 | 5A - 3800A |
| 전압 강하 | 0.5% / 1% / 2% / 4% |
| 과부하 기능 | 60초 동안 정격 전류의 1.5배, 간격 1시간 |
| 유전 강도 | 3000VAC / 50Hz / 5mA / 1분 |
| 절연저항 | 1000VDC에서 ≥100MΩ |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | F급(155℃) |
| 난연성 등급 | UL94V-2 |
| 소음 수준 | 65dB 이하(수평 거리 1m에서 테스트) |
| 서비스 수명 | ≥15년 |
| 적용 가능한 표준 | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric은 DC 링크 리액터, AC 리액터, 제동 저항기, 변압기 및 관련 전기 솔루션을 포함한 맞춤형 전력 전자 부품을 전문으로 합니다.
전문 엔지니어링 역량과 제어된 제조 프로세스를 통해 Dufew는 VFD 시스템, 산업 자동화 및 전력 변환 애플리케이션을 위한 안정적인 반응기 솔루션을 제공합니다.
Dufew 생산에는 다음이 포함됩니다.
- 정밀 실리콘강 코어 가공
- 분할형 에어갭 자석구조물 제작
- 구리 및 알루미늄 권선 생산
- 진공 함침 처리
- 고온 경화 공정
- 전기적 성능 테스트
각 원자로는 다음을 포함한 엄격한 검사 절차를 거칩니다.
| 검사 항목 | 목적 |
|---|---|
| 절연 저항 테스트 | 절연 신뢰성 검증 |
| 유전체 내력 테스트 | 전기안전성능 확인 |
| 인덕턴스 테스트 | 필요한 원자로 특성 보장 |
| 온도 상승 테스트 | 열 성능 확인 |
| 소음 테스트 | 작동 소음 수준 제어 |
| 외관검사 | 제조 품질 확인 |
Dufew는 정격 전압, 전류 범위, 인덕턴스, 전압 강하, 설치 구조, 캐비닛 공간 및 권선 재료 요구 사항을 기반으로 맞춤형 솔루션을 제공합니다. 고객의 드라이브 시스템과의 적절한 통합을 보장하기 위해 다양한 전기적 및 기계적 조건에 맞게 설계를 조정할 수 있습니다.
서비스에는 OEM 제조, 맞춤형 반응기 설계, 기술 문서 및 응용 엔지니어링 지원이 포함되어 고객이 제품 선택부터 시스템 통합까지 특정 프로젝트 요구 사항을 해결할 수 있도록 지원합니다.
Dufew 제품은 인정된 산업 표준 및 품질 요구 사항에 따라 제조됩니다.
적용 가능한 표준은 다음과 같습니다.
| 기준 | 설명 |
|---|---|
| ISO 9001 | 품질경영시스템 |
| IEC289:1987 | 원자로 표준 |
| GB10229-88 | 리액터 표준(IEC289:1987과 동일) |
| JB9644-1999 | 반도체 전기 구동용 리액터 |
| CE | 제품 규정 준수 요구 사항 |
Dufew는 안전한 운송과 안정적인 제품 성능을 보장하기 위해 수출 표준 포장 솔루션을 제공합니다.
- 습기 방지 보호
- 충격에 강한 고정 구조
- 대형 원자로용 수출용 목재 케이스 강화
- 제품 라벨 및 기술 문서
- 선적 전 검사 기록
각 장치는 배송 전에 검사를 거쳐 전기적 매개변수와 기계적 요구 사항이 고객 사양을 충족하는지 확인합니다.
Dufew는 다음을 지원합니다.
- 일괄 생산
- OEM 프로젝트
- 국제배송
- 맞춤형 포장 요구사항
| 비교차원 | VFD DC 링크 리액터 | 표준 3상 AC 리액터 |
|---|---|---|
| 설치 위치 | 정류기와 인버터 사이의 DC 버스 구간에 설치 | VFD 시스템의 AC 입력측 또는 AC 출력측에 설치됨 |
| 자기 코어 설계 | AC 리플 구성 요소가 포함된 DC 전류용으로 설계된 세그먼트형 에어 갭 코어 | 대칭 AC 자속을 위해 설계된 기존 자기 코어 |
| 주요 기능 | DC 전류 리플을 완화하고 DC 버스 안정성을 개선하며 DC 부품의 스트레스를 줄입니다. | AC 고조파 감소, 서지 전류 제한, AC 파형 품질 개선 |
| 작동 조건 | DC 바이어스 조건에서 작동하며 포화 방지 설계가 필요합니다. | 교번 AC 자기 조건에서 작동 |
| 일반적인 적용 가치 | DC 커패시터를 보호하고 인버터 작동 안정성을 향상시킵니다. | AC 측 전력 품질 및 모터 측 보호를 향상시킵니다. |
DC 링크 리액터는 DC 버스 회로에 설치되어 전류 변동을 원활하게 하고 DC 부품의 리플 스트레스를 줄입니다. 입력 고조파 또는 출력 전기적 스트레스를 제어하기 위해 AC 측에 AC 리액터가 설치됩니다. 설치 위치와 설계 요구 사항이 다릅니다.
이는 전력 정격이 크고, DC 전류 리플이 크며, 부하가 자주 변경되거나, 향상된 DC 버스 안정성이 필요한 애플리케이션이 있는 VFD 시스템에 권장됩니다.
리플 전류를 제한하고 충전 전류 변동을 줄임으로써 리액터는 DC 커패시터의 열 및 전기적 스트레스를 낮추어 신뢰성과 서비스 수명을 향상시킵니다.
예. Dufew는 프로젝트 요구 사항에 따라 정격 전압, 전류 용량, 인덕턴스 값, 전압 강하, 권선 재료, 치수 및 설치 구성의 사용자 정의를 지원합니다.
Dufew Electric은 산업용 VFD 시스템, 전력 변환 장비 및 자동화 애플리케이션을 위한 맞춤형 DC 링크 리액터 솔루션을 제공합니다.
전문 엔지니어링 역량, 고급 제조 공정 및 엄격한 품질 관리를 통해 Dufew는 고객이 DC 버스 안정성을 개선하고 전기적 스트레스를 줄이며 안정적인 장기 작동을 달성하도록 돕습니다.
맞춤형 원자로 설계, OEM 협력 및 프로젝트 지원은 Dufew Electric에 문의하세요.
