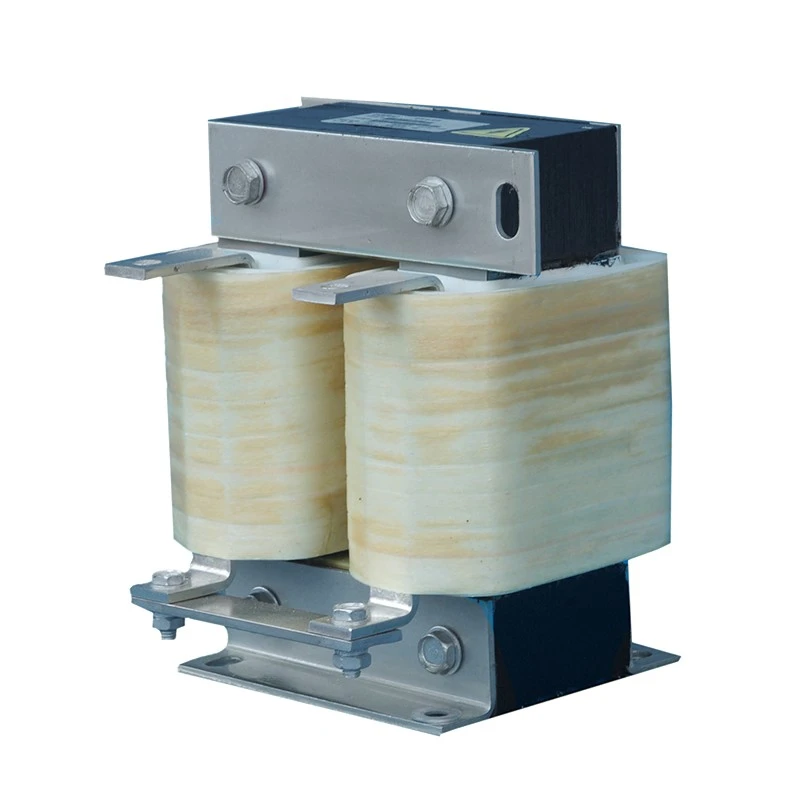

수직 DC 링크 리액터는 가변 주파수 드라이브 시스템의 중간 DC 버스 회로에 설치되어 연속 작동 및 동적 부하 변화 시 DC 전력 안정성을 향상시킵니다.
수평형 로우 프로파일 디자인과 달리 이 구성은 수직으로 배열된 코어와 권선 구조를 통해 캐비닛 너비를 줄이는 데 중점을 둡니다. 설치 공간이 좁기 때문에 여러 드라이브 구성 요소를 나란히 설치할 수 있으므로 수평 공간이 제한된 표준 전기 캐비닛에 적합합니다.
Dufew 원자로는 다음을 사용하여 제조됩니다.
- 저손실 냉간압연 실리콘강 코어
- DC 바이어스 저항 분할 에어갭 자기 구조
- 클래스 F 고온 절연 시스템
- 진공 함침 처리
- 구리 또는 알루미늄 권선 옵션
최적화된 수직 구조는 안정적인 인덕턴스 성능, 효율적인 열 방출 및 산업 제어 시스템에 대한 유연한 통합을 제공합니다.
많은 산업용 제어 캐비닛에는 전체 폭을 컴팩트하게 유지하면서 고밀도 구성 요소 설치가 필요합니다. 수직 구성은 수평 설치 공간을 줄이고, 드라이브 장치를 나란히 효율적으로 배열할 수 있으며, 사용 가능한 캐비닛 깊이와 높이를 더 잘 활용할 수 있습니다. 이 구조는 너비가 주요 공간 제한인 VFD 캐비닛에 특히 적합합니다.
수직 구조는 많은 산업용 캐비닛의 자연스러운 공기 흐름 방향을 따르며, 연속 작동 중에 보다 효율적인 열 제거를 위해 아래에서 위로 환기 경로를 지원합니다. 국부적인 열 축적을 줄이고 정격 부하에서 열 안정성을 유지함으로써 장기간 작동 중에 일관된 전기 성능을 보장하는 데 도움이 됩니다.
가속, 감속 또는 가변 부하 작동 중에 DC 버스 전류의 변동으로 인해 전원 구성 요소에 스트레스가 증가할 수 있습니다. 리액터는 전류 변화를 원활하게 하고 리플 전류의 영향을 줄여 보다 안정적인 DC 버스 작동을 지원하는 동시에 커패시터와 인버터 부품을 보호하는 데 도움을 줍니다.
수직 구조는 작은 수평 장착 공간, 안정적인 공극 위치 지정 및 컴팩트한 단자 배열을 통해 실용적인 캐비닛 설치에 최적화되었습니다. 안정적인 기계적 지원을 통해 구성 요소를 산업용 장비에 보다 쉽게 통합하는 동시에 전체 캐비닛 레이아웃에 대한 제약을 줄일 수 있습니다.
수직으로 배치된 자석 구조는 필요한 인덕턴스 성능을 유지하면서 점유 캐비닛 너비를 줄입니다. 좁은 설치 프로파일로 인해 사용 가능한 캐비닛 공간을 효율적으로 사용할 수 있으며 고밀도 전기 레이아웃에 매우 적합합니다.
지속적인 DC 전류는 자기 바이어스를 생성하고 포화 위험을 증가시킬 수 있습니다. Dufew는 분할된 에어 갭 구조를 사용하여 안정적인 인덕턴스를 유지하고 자기 선형성을 개선하여 포화 위험을 줄이고 안정적인 연속 DC 작동을 지원합니다.
전류 정격이 다르면 다른 도체 솔루션이 필요합니다. 구리 및 알루미늄 권선을 사용할 수 있으며, 고전류 모델에는 포일 권선을 사용할 수 있습니다. 최적화된 권선 구조는 전기적 손실을 제어하고 열 방출을 개선하여 안정적인 장기 성능을 제공합니다.
터미널 레이아웃은 수직 캐비닛 통합을 위해 특별히 설계되어 수평 케이블 라우팅에 필요한 공간을 줄이면서 상부 버스바 시스템과 편리하게 연결할 수 있습니다. 이로 인해 보다 깔끔한 배선 배열이 가능하고 소형 제어 패널에 설치가 단순화됩니다.
예: CDL-600-0600-EIDA
| 암호 | 설명 |
|---|---|
| CDL | DC 링크 리액터 시리즈 |
| 600 | 전압 레벨(600 = 690VDC) |
| 0600 | 정격 전류(0600 = 600A, 2500 = 2500A) |
| EI | 코어 구조(EI = 3상 코어, UI = 단상 코어) |
| D/W | 설치 구조 (D = 수직, W = 수평) |
| 에어컨 | 권선 재료(A = 알루미늄, C = 구리) |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 수직 DC 링크 리액터 |
| 애플리케이션 | VFD DC 버스 시스템 |
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 정격전류 | 5A - 3800A |
| 작동 주파수 | 50Hz / 60Hz / 500Hz까지 맞춤 설정 가능 |
| 전압 강하 | 0.5% / 1% / 2% / 4% |
| 과부하 기능 | 60초 동안 1.5× 정격 전류 |
| 유전 강도 | 3000VAC / 50Hz / 5mA / 1분 |
| 절연저항 | ≥100MΩ(1000VDC) |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | F급(155℃) |
| 온도 등급 | T40 |
| 난연성 등급 | UL94V-2 |
| 소음 수준 | 65dB 이하 |
| 서비스 수명 | ≥15년 |
| 표준 | IEC289/GB10229/JB9644 |
| 애플리케이션 | 주요 요구사항 |
|---|---|
| 표준 VFD 제어 캐비닛 | DC 버스 안정성 향상 |
| 엘리베이터 구동 시스템 | 빈번한 가속 사이클 지원 |
| 크레인 및 호이스팅 장비 | 안정적인 전력 변환 유지 |
| 서보 드라이브 시스템 | 파급효과 감소 |
| 산업 자동화 장비 | 캐비닛 공간 활용 최적화 |
| 사출 성형 기계 | 드라이브 시스템 신뢰성 향상 |
| 테스트 시스템 | 안정적인 DC 전원 공급 유지 |
| 비교 | 수직 DC 링크 리액터 | 수평형 DC 링크 리액터 |
|---|---|---|
| 구조 | 높고 좁은 디자인 | 플랫 로우 프로파일 디자인 |
| 주요 이점 | 캐비닛 너비 절약 | 캐비닛 높이 절약 |
| 최상의 설치 조건 | 제한된 너비, 충분한 높이 | 제한된 높이, 충분한 깊이 |
| 냉각방식 | 수직 공기 흐름 경로 | 수평 공기 흐름 경로 |
| 터미널 레이아웃 | 상단 연결 | 측면 연결 |
| 일반적인 응용 | 표준 산업용 캐비닛 | 높이가 낮은 소형 캐비닛 |
수평 공간은 제한되어 있지만 수직 여유 공간이 있는 전기 캐비닛에 적합합니다. 좁은 구조는 엔지니어가 컴팩트한 내부 레이아웃을 달성하는 데 도움이 됩니다.
수직 구성은 캐비닛 너비를 줄이는 데 초점을 맞춘 반면, 수평 구성은 캐비닛 높이가 제한된 응용 분야를 위해 개발되었습니다.
전기적 성능은 자기 설계, 인덕턴스 값 및 정격 전류에 따라 달라집니다. 수직 구조는 주로 설치 유연성과 캐비닛 통합을 향상시킵니다.
예. Dufew는 프로젝트 요구 사항에 따라 전기 매개변수, 치수, 장착 구조 및 도체 재료를 포함한 맞춤형 솔루션을 지원합니다.
Dufew Electric은 DC 링크 리액터, AC 리액터, 제동 저항기, 변압기 및 관련 전기 솔루션을 포함한 맞춤형 전력 전자 부품을 전문으로 합니다.
전문 엔지니어링 역량과 제어된 제조 공정을 통해 Dufew는 산업 자동화, VFD 시스템 및 전력 변환 애플리케이션을 위한 안정적인 반응기 솔루션을 제공합니다.
제조 능력은 다음과 같습니다:
- 정밀 코어 가공
- 권선생산
- 에어갭 조정
- 진공 함침
- 전기적 성능 테스트
각 제품은 절연저항, 내전압, 인덕턴스, 온도상승, 노이즈 테스트를 통해 검증됩니다.
Dufew는 품질 관리 및 제품 표준의 지속적인 개선을 유지합니다. 회사는 글로벌 산업 고객을 지원하기 위해 ISO 품질 관리 인증, CE 인증, 제품 테스트 보고서 및 기술 문서를 제공합니다.
