우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

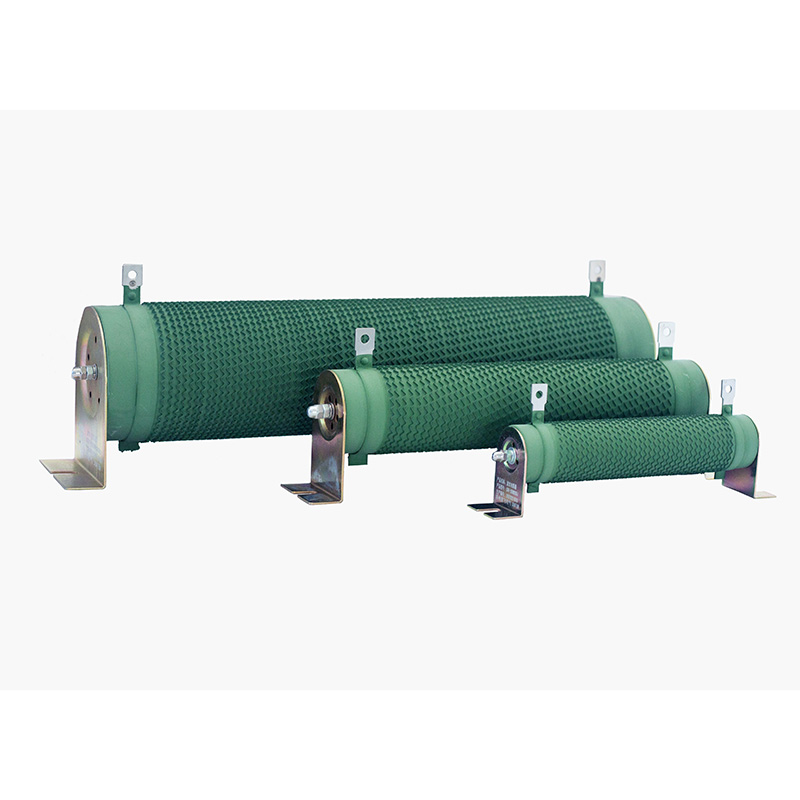

DUFEW CRR 시리즈 골판지 저항기는 VFD 제동 시스템, 전력 전자 부하 테스트, 동적 제동 및 회로 보호를 포함하여 까다로운 산업용 애플리케이션을 위해 설계되었습니다. 높은 전력 용량, 우수한 열 방출 및 긴 서비스 수명을 통해 열악한 작동 환경에서도 안정적이고 신뢰할 수 있는 성능을 제공합니다.
저항 요소는 고품질 니켈-크롬(Ni-Cr) 또는 콘스탄탄 합금 리본으로 제조되며 자동화 장비를 통해 주름진 프로파일로 정밀하게 감겨지고 고주파 중공 세라믹 코어에 가장자리에 장착됩니다. 스테인리스 스틸 클램프로 단단히 고정되어 내진동성과 기계적 안정성이 향상되었으며, 견고한 스테인리스 스틸 단자는 뛰어난 내식성과 안정적인 전기 연결을 제공합니다.
내구성 강화를 위해 저항기 표면은 무연, 무독성, 산화 방지, 습기 및 노화에 강한 환경 친화적인 UL94V-2 난연성 절연 코팅으로 코팅되었습니다. GB-5792 표준에 따라 제조된 이 제품은 수평 및 수직 설치를 모두 지원하므로 전기 제어 캐비닛 또는 독립형 저항기 어셈블리에 유연하게 통합할 수 있습니다.
| 모델 코드 | 의미 | 설명 |
| CRR | 시리즈 | 골판지 저항기 |
| 2500W | 정격 출력 | 2500W |
| 54.4R | 정격 저항 | 54.4Ω |
| J | 저항 공차 | J = ±5%(옵션: K = ±10%, H = ±3%) |
| 매개변수 | 사양 |
| 전력 범위 | 50W~10KW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω~1KΩ |
| 저항 공차 | ±3% / ±5% / ±10% |
| 보호 등급 | IP00 |
| 온도 계수(TCR) | 300ppm/°C 이하 |
| 난연성 등급 | UL 94V-2 |
| 규정 준수 표준 | GB/T 5792 |
1: 절연 코어: 우수한 고온 저항, 구조적 강성 및 충격 저항을 제공하는 고주파 중공 세라믹 튜브를 활용하여 고온 작동 조건에서 저항기 요소의 안정성을 보장합니다.
2: 저항 요소: 낮은 온도 계수와 높은 과부하 용량이 특징인 고품질 니켈-크롬 또는 콘스탄탄 합금 리본을 사용합니다. 주름진 가장자리 상처 디자인은 인덕턴스를 최소화하면서 열 방출 표면적을 최대화합니다.
3: 장착 및 단자: 스테인레스 스틸 클램프는 저항 리본을 고정하여 변위 또는 풀림을 방지합니다. 단자는 스테인레스 스틸로 두꺼운 구조와 표면처리를 하여 내식성, 방청성, 접속의 용이성을 확보하였습니다.
4: 표면 코팅: 강한 접착력과 UL94V-2 난연성 등급을 갖춘 친환경 녹색 절연 코팅이 특징입니다. 부식 방지, 연기 방지, 무독성, 무취로 저항 리본을 산화로부터 효과적으로 보호하고 수명을 연장합니다.
5: 전체 구조: 전력 정격 범위는 50W ~ 10KW이고 저항 값은 0.01Ω ~ 1KΩ이며 작동 전압은 최대 1200V입니다. 주름진 가장자리에 감긴 리본 구조는 낮은 인덕턴스와 높은 정밀도를 결합합니다.
●넓은 방열 면적과 우수한 열 안정성을 제공하는 주름진 가장자리 상처 구조
●고주파 중공 세라믹 코어; 고온에 강하고 견고하며 충격에 강함
●고품질 합금 저항선; 낮은 온도 계수(300ppm/°C 이하) 및 높은 정밀도
●강력한 단기 과부하 능력; 눈에 보이는 손상 없이 5초 동안 10배의 정격 전력을 견딥니다.
●스테인레스 스틸 단자; 부식 방지, 녹 방지 및 안정적인 연결
●친환경 코팅; 난연성 및 내식성; 무연, 무독성, 무취
●엄격한 성능 검증; 내전압, 습열 및 열충격에 대한 표준을 완벽하게 준수합니다.
● GB-5792 표준을 준수합니다. 믿을 수 있는 품질
가변 주파수 드라이브(VFD)용 제동 저항기; 서보 드라이브용 보호 저항기; 전력 전자 테스트용 저항 부하; 전원 회로용 샘플링 저항기; 모터 드라이브용 전류 제한 저항기; 시동 저항기; 회로 보호 저항기. 엘리베이터, 항만 기계, 압연기, 크레인, 윈치, 사출 성형기, 신선기, 원심 분리기, 섬유 기계, 인쇄 및 염색 장비, 스태커 리클레이머, 제지 기계, 무대 장비, 테스트 시스템 등 산업 전반의 장비에 널리 사용됩니다.
| 전기적 특성 | 테스트 조건 | 성능 |
| 유전체 내전압 | 2500VAC / 50Hz / 60초 | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | 절연 저항 ≥100MΩ |
| 단시간 과부하 | 5초 동안 10× 정격 전력 | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 주기적 전원 켜기 테스트(10초 전원 공급, 90초 꺼짐) | >9,000시간 |
| 정상 상태의 습열 | 40°C ±2°C, 90%~95% RH, 100시간 | ΔR ≤ ±(1%R + 0.05Ω) |
| 급격한 온도 변화 | -55°C, 55°C, 155°C, 각 온도에서 15분, 5사이클 | ΔR ≤ ±(2%R + 0.05Ω) |
| 내열성 | 350°C / 2시간 | 눈에 띄는 변색이나 손상 없음 |
| 온도 계수(TCR) | 정격 부하 시 저항과 정적 저항 비교 | 300ppm/°C 이하 |
| 화염 저항 | 5분 동안 10× 정격 출력 | 화염 없이 새빨갛게 달아오름 |
| 기계적 특성 | 테스트 조건 | 성능 |
| 터미널 강도 | 45N / 30초 | 헐거움이나 눈에 띄는 손상 없음 |
| 진동 저항 | 5~200Hz, 1g, 98m/s² | 외부 구조에 눈에 띄는 손상이 없음 |
| 납땜 열에 대한 내성 | 3초 동안 350±5℃ 납땜에 담근 리드 단자 | ΔR ≤ ±(1%R + 0.05Ω); 눈에 띄는 외부 손상이 없으며 표시가 선명하게 유지됩니다. |
| 납땜성 | 235±5℃ 납땜에 5초 동안 담근 단자 | 단자 표면의 납땜 적용 범위 ≥95% |
| 비교 기준 | 골판지 저항기 | 기존 탄소막/금속막 저항기 |
| 전력 처리 | 50W~10kW의 고전력 애플리케이션용으로 설계되었습니다. 단기간 과부하에 대해 정격 전력의 10배를 견딥니다. | 일반적으로 0.1~20W; 과부하 조건에서 쉽게 손상됨 |
| 온도 저항 및 서비스 수명 | 최대 350°C의 온도를 견딥니다. 주기적 서비스 수명이 9,000시간을 초과합니다. | 내열성이 낮습니다. 저항막은 장기간 고온에서 노화되고 벗겨지는 경향이 있습니다. |
| 현재 용량 | 고전류 애플리케이션, 모터 제동, 회생 방전 및 부하 덤핑에 적합 | 주로 저전류 PCB 신호 회로용으로 설계됨 |
| 인덕턴스 특성 | 표준 모델은 인덕턴스가 더 높습니다. 비유도성 골판형 버전 사용 가능 | 인덕턴스가 매우 낮은 코일 프리 설계로 고주파 저전력 회로에 적합 |
| 환경적 내구성 | 스테인레스 스틸 단자가 있는 세라믹 코어는 탁월한 진동 및 충격 저항성을 제공합니다. | 박막 구조는 접착력이 약하고 진동으로 인한 파손에 더 취약합니다. |
| 비용 효율성 | 고전력 애플리케이션에 매우 비용 효율적입니다. 저전력 등급에 대한 높은 비용 | 저전력 애플리케이션을 위한 저렴한 비용; 비용이 많이 들고 고전력 요구 사항에 비해 실용성이 떨어짐 |
Q1: 적절한 전력 정격을 가진 저항기를 어떻게 선택합니까?
A: 회로에서 실제 소비되는 전력의 1.5~2배에 해당하는 정격 전력을 갖는 저항기를 선택하십시오. 또한 주변 온도로 인한 전력 감소를 고려하십시오. 고온 환경에서는 더 높은 전력 등급이 필요합니다.
Q2: 저항기 표면 온도가 매우 높은 것은 정상입니까?
A: DUFEW 골판지 저항기는 작동 중에 전기 에너지를 열로 변환하므로 표면 온도가 높은 것이 정상입니다. 설치 장소는 통풍이 잘되고 가연성 물질이 없는지 확인하십시오. 온도가 비정상적으로 높을 경우 과부하 또는 과소 정격 전력 선택을 확인하십시오.
Q3: 저항기의 권장 설치 방법은 무엇입니까?
A: 제품은 수평 또는 수직 설치를 지원합니다. 자연 대류 냉각을 촉진하려면 수평 장착이 선호됩니다. 저항기 본체 주변에 충분한 공간을 확보하고(일반적으로 최소한 저항기의 직경) 캐비닛 벽이나 기타 열을 발생시키는 부품과 같은 높이로 장착하지 마십시오. 여러 개의 저항을 나란히 설치할 경우 저항 사이의 간격은 50mm 이상이어야 합니다.
Q4: CRR 시리즈의 저항 허용 등급은 무엇이며 어떻게 선택합니까?
A: DUFEW CRR 시리즈는 클래스 K(±10%), 클래스 J(±5%), 클래스 H(±3%)의 세 가지 공차 등급을 제공합니다. 클래스 J(±5%)는 일반적으로 산업용 제동 및 부하 애플리케이션에 충분합니다. 정밀 측정 또는 샘플링 회로의 경우 더 높은 정확도를 위해 클래스 H(±3%)가 권장됩니다.
