우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

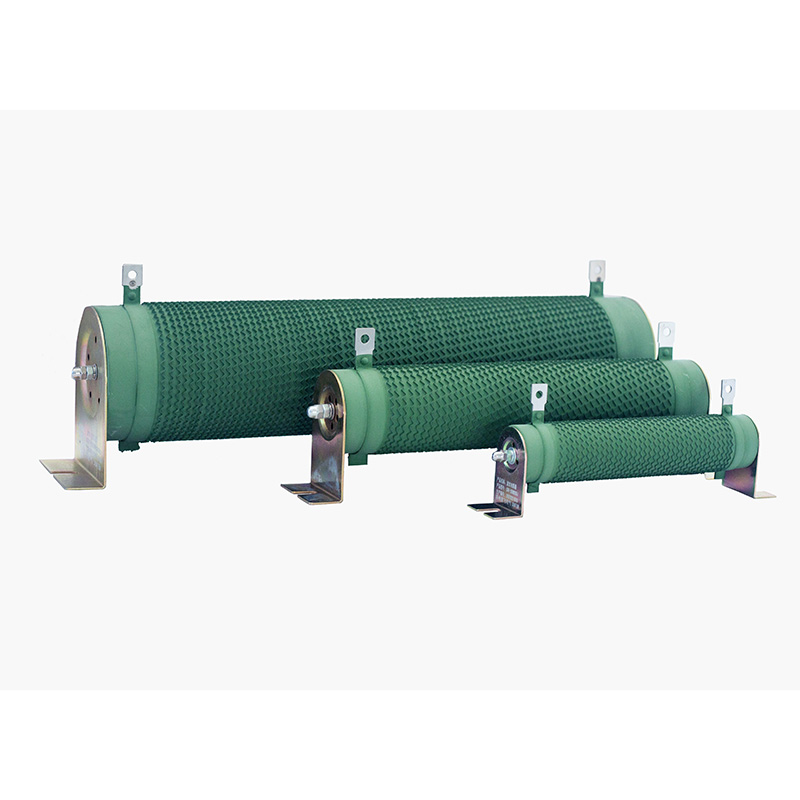

DUFEW 관형 저항기는 전기 절연과 효율적인 열 전달을 제공하는 세라믹 튜브 구조로 제작된 고전력 권선 구성 요소입니다. 니켈-크롬(Ni-Cr), 망가닌 또는 콘스탄탄 합금으로 만든 저항선은 세라믹 코어 주위에 정밀하게 감겨져 안정적인 저항, 강력한 과부하 기능 및 일관된 열 성능을 달성합니다.
세라믹 튜브 디자인은 내부 코어 구조를 통해 열을 전달하여 전력 밀도와 냉각 효율을 향상시킵니다. 권선 후 저항체에 고온 난연성 절연층을 코팅하여 저항선을 산화, 습기, 환경적 영향으로부터 보호하여 산업 현장에서 안정적인 동작을 유지할 수 있도록 도와줍니다.
산업용 전력 애플리케이션에 적합한 이 저항기는 VFD 제동 시스템, 모터 시동 회로, 부하 테스트 장비, 용접 기계 및 제어된 에너지 소산과 안정적인 열 성능이 필요한 기타 전기 시스템에 일반적으로 사용됩니다.
저항기는 세라믹 튜브에 감긴 저항 합금 와이어를 통해 전기 에너지를 열로 변환합니다. 세라믹 코어는 효과적인 온도 제어를 위해 주변 환경으로 열을 전달하는 동시에 단열 기능을 제공합니다.
고전류, 단시간 과부하 및 반복되는 스위칭 조건에서 안정적인 성능을 제공하므로 동적 제동, 모터 시동, 전류 제한, 부하 시뮬레이션, 전압 강하 및 에너지 소비 애플리케이션에 적합합니다.
| 모델 코드 | 의미 | 설명 |
|---|---|---|
| CRR | 제품 시리즈 | 관형 저항기 |
| 2500W | 정격 출력 | 2500와트 |
| 54.4R | 정격 저항 | 54.4Ω |
| J | 저항 공차 | J = ±5%(옵션: K = ±10%, H = ±3%) |
| 매개변수 | 사양 |
|---|---|
| 전력 범위 | 50W--10kW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω--1kΩ |
| 저항 공차 | ±3%, ±5%, ±10% |
| 보호 등급 | IP00 |
| 온도 계수(TCR) | 300ppm/°C 이하 |
| 난연성 등급 | UL 94V-2 |
| 규정 준수 표준 | GB/T 5792 |
권선 구조는 저항기의 방열 성능, 인덕턴스 및 애플리케이션 적합성에 직접적인 영향을 미칩니다.
저항선은 세라믹 튜브 주위에 일반적인 나선형 패턴으로 감겨 있습니다. 이 구조는 인덕턴스가 중요한 문제가 아닌 저주파 전력 손실 애플리케이션을 위한 간단하고 경제적인 솔루션을 제공합니다.
저항선은 주름진 프로파일로 형성되고 세라믹 튜브에 수직으로 장착됩니다. 이 설계는 기생 인덕턴스를 줄이면서 냉각 표면적을 크게 늘려 VFD 제동 시스템, 펄스 부하 및 향상된 열 성능이 필요한 애플리케이션에 이상적입니다.
영구적인 저항 값을 제공하며 안정적이고 유지 관리가 필요 없는 작동이 필요한 대부분의 표준 산업 응용 분야에 적합합니다.
이동식 금속 클램프 또는 태핑 메커니즘을 사용하여 저항을 조정할 수 있으므로 장비 시운전, 테스트 및 가변 부하 애플리케이션을 위한 유연한 저항 설정이 가능합니다.
단일 저항에서 다양한 저항값을 제공하기 위해 여러 태핑 지점을 사용할 수 있으므로 복잡한 전기 회로 및 다단계 부하 제어에 적합합니다.
고품질 절연 세라믹으로 제조된 이 튜브는 우수한 유전 강도, 효율적인 열 전달, 높은 기계적 강도 및 지속적인 산업 작동 중에 열 충격에 대한 뛰어난 저항성을 제공합니다.
니켈-크롬(Ni-Cr), 망가닌 및 콘스탄탄 합금으로 제공되는 저항 와이어는 안정적인 전기 특성, 탁월한 과부하 성능 및 반복적인 열 순환 하에서 장기적인 저항 안정성을 제공합니다.
환경 친화적인 무기 절연 코팅은 저항선을 산화, 습기, 먼지 및 부식으로부터 보호하는 동시에 UL94V-2 요구 사항에 따라 안정적인 난연성 성능을 제공합니다.
세라믹 튜브는 절연 지지체이자 효율적인 열 방출 매체의 역할을 하여 저항기가 작은 설치 공간 내에서 더 높은 정격 전력을 제공할 수 있도록 합니다. 따라서 설치 공간이 제한된 산업용 애플리케이션에 이상적입니다.
세라믹 튜브의 높은 열전도율로 인해 저항선에서 주변 공기로 열이 빠르게 전달됩니다. 옵션인 수직 주름형 와인딩은 냉각 표면적을 더욱 늘려 연속 부하 성능을 향상시키고 작동 온도를 낮춥니다.
고품질 세라믹 재료로 제조되고 고온 무기 절연 코팅으로 보호되는 저항기는 최대 350°C의 작동 온도를 견딜 수 있습니다. 유리 에나멜 코팅 버전은 최대 375°C의 온도가 필요한 응용 분야에 사용할 수 있습니다.
고전류 및 단기 과부하 애플리케이션용으로 설계된 이 저항기는 열 충격 및 반복 펄스 부하에 대한 탁월한 저항성을 제공합니다. 이는 모터 시동, 동적 제동 및 부하 테스트 애플리케이션에 매우 적합합니다.
DUFEW는 다양한 산업 분야의 다양한 전기 및 기계적 요구 사항을 충족하기 위해 고정식, 조정 가능, 다중 단자, 저인덕턴스 및 맞춤형 설계 관형 저항기를 제공합니다.
저항기는 다양한 장착 브래킷 및 단자 구성과 함께 제공될 수 있으므로 전기 캐비닛, 로드 뱅크, 테스트 장비 및 산업 기계에 편리하게 설치할 수 있습니다.
프리미엄 저항 합금 와이어, 내구성 있는 세라믹 구조 및 내산화성 보호 코팅은 까다로운 작동 조건에서도 안정적인 저항 값, 탁월한 열 안정성 및 연장된 서비스 수명을 보장합니다.
전류 제한, 전압 강하 및 에너지 소산을 위해 용접 기계, 산업용 제어 캐비닛 및 전기 자동화 시스템에 널리 사용됩니다.
안정적인 전력 소비가 요구되는 로드 뱅크, 번인 테스트 장비, 배터리 방전 시스템 및 전원 공급 장치 노화 테스트에 적합합니다.
안정적인 제동 및 부하 제어가 필요한 중소형 VFD 제동 시스템, 모터 시동 회로, 서보 드라이브 시스템 및 산업용 변속기 장비에 적용됩니다.
전기계측장비, 보호회로, 배전반, 제어반 등에 사용되어 안정적인 저항을 제공하고 회로 신뢰성을 향상시킵니다.
산업 장비 유지 관리, 기계 업그레이드 및 OEM 제조를 위한 이상적인 대체 솔루션으로 해외 고객을 위한 유연한 맞춤화가 가능합니다.
| 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 유전체 내전압 | 2500VAC / 50Hz / 60초 | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 5초 동안 10× 정격 출력 | 눈에 보이는 손상 없음 |
| 부하 수명 | 순환 작동(10초 ON / 90초 OFF) | >9,000시간 |
| 습기찬 열저항 | 40°C ±2°C, 90~95% RH, 100시간 | ΔR ≤ ±(1%R + 0.05Ω) |
| 급속 온도 사이클링 | -55°C / 55°C / 155°C, 각 15분, 5사이클 | ΔR ≤ ±(2%R + 0.05Ω) |
| 내열성 | 2시간 동안 350°C | 눈에 보이는 변색이나 손상 없음 |
| 온도 계수(TCR) | 정격 부하 대 초기 저항 | <300ppm/°C |
| 화염 저항 | 5분 동안 10× 정격 출력 | 화염 없이 빨간색으로 빛남 |
| 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 터미널 강도 | 45N / 30초 | 느슨해지거나 눈에 보이는 손상 없음 |
| 진동 저항 | 5~200Hz, 1g, 98m/s² | 눈에 보이는 구조적 손상 없음 |
| 납땜 열에 대한 내성 | 350±5°C 납땜에 3초 동안 담근 단자 | ΔR ≤ ±(1%R + 0.05Ω) |
| 납땜성 | 235±5°C 납땜에 5초 동안 담근 단자 | 솔더 커버리지 ≥95% |
참고: 모든 성능 데이터는 GB/T 5792에 따른 표준 실험실 조건에서 측정되었습니다. 실제 성능은 설치 조건, 주변 온도 및 작동 듀티 사이클에 따라 달라질 수 있습니다.
| 비교항목 | DUFEW 관형 저항기 | 기존의 비관형 전력 저항기 |
|---|---|---|
| 핵심 구조 | 고강도 세라믹 튜브는 단열 지지체이자 방열 매체 역할을 합니다. | 지지 구조는 주로 기계적이며 상대적으로 열 방출 능력이 제한되어 있습니다. |
| 전력 밀도 | 효율적인 열전도로 인해 동일한 설치 공간 내에서 더 높은 전력 출력 | 구조적 및 냉각 제한으로 인해 전력 밀도가 낮아짐 |
| 열 방출 | 세라믹 튜브는 빠른 열 전달을 제공합니다. 옵션으로 제공되는 주름형 권선으로 냉각 효율성이 더욱 향상됩니다. | 열 방출은 주로 표면적에 따라 달라지며 일반적으로 효율성이 떨어집니다. |
| 구성 옵션 | 고정형, 조정형, 다중 단자 및 저인덕턴스 버전으로 제공 | 구성 유연성이 제한된 대부분 고정 저항 설계 |
| 기계적 강도 | 두꺼운 벽의 알루미나 세라믹 구조로 탁월한 내충격성과 장기적인 구조적 안정성 제공 | 얇은 세라믹 또는 필름 기반 구조물은 운송 및 설치 중에 균열이나 손상에 더 취약합니다. |
| 유지 | 매끄러운 원통형 표면은 먼지 축적을 최소화하고 일상적인 청소를 단순화합니다. | 불규칙한 표면에는 먼지가 더 쉽게 쌓일 수 있으므로 더 자주 청소해야 합니다. |
| 일반적인 응용 분야 | 동적 제동, 모터 시동, 로드 뱅크, 테스트 장비, 산업 자동화, 용접 기계 | 범용 전자 회로 및 기존 전력 소비 애플리케이션 |
DUFEW는 산업용 전력 저항기 및 전력 전자 부품의 설계 및 제조를 전문으로 하며 글로벌 OEM, 유통업체 및 산업 사용자에게 신뢰할 수 있는 제품을 제공합니다.
당사의 제품 포트폴리오에는 관형 저항기, 파형 저항기, 알루미늄 하우징 저항기, 제동 저항기 뱅크, 리액터, 제동 장치, 변압기, 필터 및 부하 테스트 시스템이 포함됩니다.
모든 제품은 표준화된 생산 공정에 따라 제조되며 배송 전에 포괄적인 전기 및 기계 테스트를 거쳐 안정적인 성능과 일관된 품질을 보장합니다.
우리는 고객 도면이나 애플리케이션 요구 사항을 기반으로 맞춤형 저항 값, 전력 등급, 치수, 단자 유형, 권선 구조 및 장착 솔루션을 제공합니다.
현대적인 제조 시설과 숙련된 엔지니어링 팀을 갖춘 DUFEW는 프로젝트 전반에 걸쳐 안정적인 생산 능력, 빠른 리드 타임 및 전문 기술 지원을 제공합니다.
A: 관형 저항기는 세라믹 튜브를 절연 코어로 사용하는 일종의 권선형 저항기입니다. 평면형 또는 플레이트형 설계와 비교하여 관형 구조는 더 나은 열 방출, 더 높은 전력 밀도, 향상된 기계적 강도 및 조정 가능 또는 다중 단자 구성을 위한 더 큰 유연성을 제공합니다.
답: 그렇습니다. DUFEW는 저항 값, 정격 전력, 치수, 저항 와이어 재질, 단자 유형, 장착 브래킷, 조정 가능한 구조 및 도면 또는 애플리케이션 요구 사항을 기반으로 하는 다중 단자 구성을 포함한 완전한 OEM 및 ODM 사용자 정의 서비스를 제공합니다.
A: 표준 버전은 IP00 개방형 구조를 특징으로 하며 전기 캐비닛이나 장비 내부에 설치하도록 고안되었습니다. 습도가 높거나 열악한 작동 환경의 경우 유리 에나멜 코팅 또는 특수 보호 버전을 선택하거나 적절한 인클로저 및 방습 조치를 사용하는 것이 좋습니다.
A: 교체품은 원래 저항 값, 정격 전력, 작동 전압 및 설치 치수와 일치해야 합니다. 원래 모델을 사용할 수 없는 경우 DUFEW는 안전하고 안정적인 작동을 보장하기 위해 애플리케이션을 기반으로 동등하거나 업그레이드된 솔루션을 추천할 수 있습니다.
A: 고정 모델은 안정적인 저항 요구 사항이 있는 장비에 이상적인 반면, 조정 가능한 버전은 시운전, 테스트, 부하 시뮬레이션 및 작동 중 저항 조정이 필요한 응용 분야에 더 적합합니다.
A: 모터 드라이브, 인버터 제동 시스템, 용접 장비, 로드 뱅크, 전력 테스트 장비, 산업 자동화, 전기 제어 패널, 배터리 방전 시스템, 재생 에너지 장비, 철도 시스템 및 기타 중장비 산업 응용 분야에 널리 사용됩니다.
DUFEW는 산업용 전력 제어, 제동 시스템, 부하 테스트 및 에너지 소산 애플리케이션을 위한 고품질 관형 저항기를 제조합니다. 표준 제품이 필요하든 완전 맞춤형 솔루션이 필요하든 당사 엔지니어링 팀은 전문적인 기술 지원과 빠른 견적을 제공할 준비가 되어 있습니다.
- OEM 및 ODM 제조
- 맞춤형 저항값
- 50W에서 10kW까지의 정격 전력
- 조정 가능한 다중 단자 설계
- 맞춤형 치수 및 장착 솔루션
- 엔지니어링 선정 지원
- 안정적인 대량생산
- 전세계 배송
지금 DUFEW에 연락하여 애플리케이션 요구 사항을 논의하고 맞춤형 견적을 받아보세요.
