우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

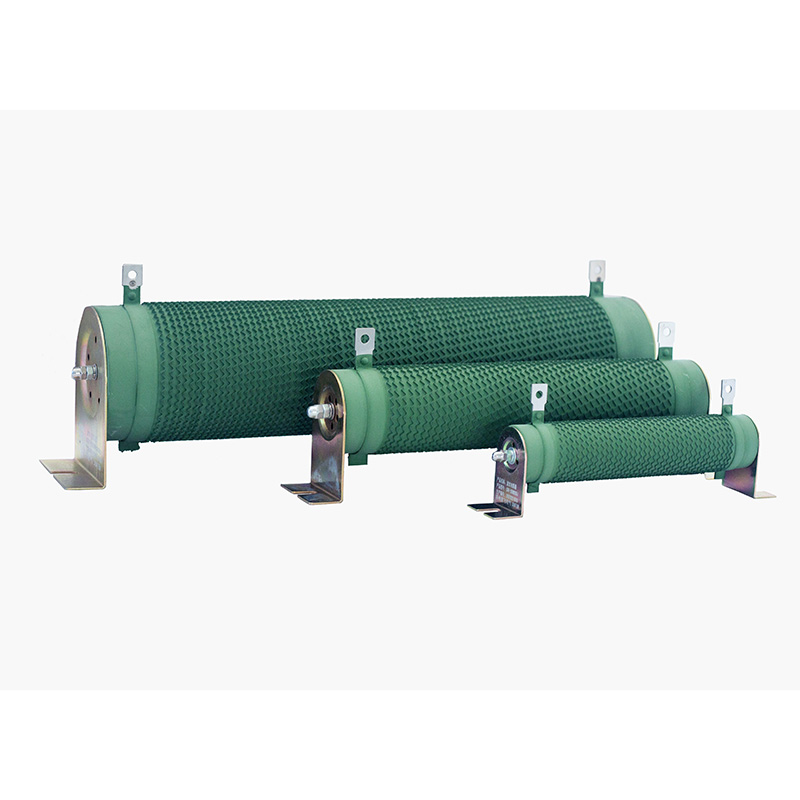

DUFEW CRR 시리즈 인버터 파형 저항기는 인버터 에너지 소산 시스템용으로 설계된 고전력 제동 부품입니다. 모터가 급속하게 감속하는 동안 회생 에너지는 인버터 DC 버스로 반환되어 전압이 상승합니다. 적절한 에너지 관리가 없으면 과도한 전압으로 인해 과전압 보호가 실행되거나 전력 반도체 구성 요소가 손상될 수 있습니다.
CRR 시리즈는 고품질 니켈-크롬(Ni-Cr) 또는 콘스탄탄 합금 리본을 사용하며, 주름진 구조로 정밀하게 성형되고 고알루미나 중공 세라믹 코어에 수직으로 감겨 있습니다. 이 설계는 열 방출 영역을 늘리고, 열 효율을 향상시키며, 기생 인덕턴스를 줄여 고주파 스위칭 중 전압 스파이크를 최소화합니다.
빈번한 제동 조건을 위해 설계된 이 제품은 산업 환경에서 강력한 단시간 과부하 기능, 안정적인 열 성능 및 안정적인 작동을 제공합니다. 이는 엘리베이터, 크레인, 압연기, 사출 성형 기계, 원심 분리기, 컨베이어 및 기타 가변 주파수 드라이브 시스템에 일반적으로 사용됩니다.
모터 감속 중에 회생 에너지는 인버터 DC 버스에서 제동 장치로 전달되고 저항 요소를 통해 열로 변환됩니다. 이 프로세스는 DC 버스 과전압을 방지하고, 인버터 구성 요소를 보호하며, 반복되는 작동 조건에서 안정적인 제동 성능을 유지하는 데 도움이 됩니다.
| 모델 코드 | 의미 | 설명 |
|---|---|---|
| CRR | 제품 시리즈 | 인버터 파형 저항기 |
| 2500W | 정격 출력 | 2500와트 |
| 54.4R | 정격 저항 | 54.4Ω |
| J | 저항 공차 | J = ±5%(옵션: K = ±10%, H = ±3%) |
| 매개변수 | 사양 |
|---|---|
| 전력 범위 | 50W--10kW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω--1kΩ |
| 저항 공차 | ±3%, ±5%, ±10% |
| 보호 등급 | IP00 |
| 온도 계수(TCR) | 300ppm/°C 이하 |
| 난연성 등급 | UL 94V-2 |
| 규정 준수 표준 | GB/T 5792 |
저항기는 효율적인 냉각을 위해 지속적인 공기 흐름을 촉진하는 빈 공기 채널이 있는 일체형 고알루미나 세라믹 코어로 제작되었습니다. 세라믹 구조는 반복되는 고온 제동 사이클을 균열 없이 견디고, 우수한 절연 성능을 유지하며, 빠른 에너지 소산 시 열 충격을 효과적으로 흡수합니다.
가열 요소는 고저항 니켈-크롬 합금 리본으로 제조되며 연속적인 주름진 프로파일에 정밀하게 스탬핑됩니다. 기존의 원형 와이어 권선과 비교하여 골판지 리본은 반복되는 시동-정지 제동 조건에서 더 큰 열 방출 영역, 더 높은 전류 전달 용량 및 더 안정적인 저항을 제공합니다. 온도 계수는 아래에 유지됩니다.300ppm/°C.
단자, 잠금 클램프 및 장착 브래킷은 부식 방지 패시베이션 처리된 두꺼운 스테인레스 스틸로 제조됩니다. 이 어셈블리는 지속적인 진동 속에서도 안전한 기계적 체결을 유지하고, 반복적인 납땜 열을 견디며, 산화로 인한 접촉 저항을 최소화하여 까다로운 인버터 응용 분야에서 안정적인 작동을 보장합니다.
환경 친화적인 무기 절연 코팅은 고온, 부식, 습기 및 먼지에 대한 탁월한 저항성을 제공합니다. 단기 과부하 조건에서는 저항기가 불꽃을 일으키지 않고 빨간색으로 빛날 수 있으므로 산업 환경에서 합금 리본의 서비스 수명을 연장하는 동시에 작동 안전성을 향상시키는 데 도움이 됩니다.
VFD 제동 애플리케이션용으로 특별히 설계된 저항기는 모터 감속 중에 생성된 회생 에너지를 빠르게 소멸시켜 DC 버스 전압 상승을 효과적으로 방지하고 인버터 과전압(OV) 경보를 제거합니다.
수직으로 감긴 주름형 합금 리본은 기존의 권선 저항기보다 훨씬 더 넓은 냉각 표면을 제공합니다. 중공 세라믹 코어와 결합되어 빈번한 시동-정지 제동 주기 동안 효율적인 열 전달, 낮은 작동 온도 및 안정적인 성능을 제공합니다.
견딜 수 있도록 설계됨최대 5초 동안 정격 출력의 10배, 저항기는 비상 정지, 고부하 하강 및 급격한 모터 감속 중에 생성되는 고에너지 펄스를 눈에 띄는 손상 없이 쉽게 처리합니다.
고알루미나 세라믹, 견고한 스테인레스 스틸 하드웨어 및 UL94V-2 난연성 코팅으로 구성된 이 저항기는 진동, 부식, 먼지, 습기 및 반복적인 열 순환에 대한 탁월한 저항성을 제공하여 까다로운 산업 응용 분야에서 장기적인 신뢰성을 보장합니다.
강화된 스테인리스강 장착 어셈블리는 지속적인 진동 속에서도 안전한 전기 연결을 유지하므로 저항기는 크레인, 압연기, 엘리베이터 및 기타 고강도 인버터 구동 장비에 이상적입니다.
저항 공차로 사용 가능±3%, ±5%, ±10%, CRR 시리즈는 다음의 전력 등급을 다룹니다.50W ~ 10kW특정 인버터 요구 사항을 충족하기 위해 맞춤형 저항 값, 치수, 단자 스타일 및 장착 구성을 지원합니다.
무기 절연 코팅은 난연성, 연기가 없으며 다음을 준수합니다.UL94V-2요구 사항. 과부하 상태에서는 불꽃이 발생하지 않고 저항기가 빨간색으로 빛나므로 작동 안전성이 향상됩니다.
안정적인 인버터 성능을 유지하면서 빈번한 가속 및 제동이 필요한 크레인, 엘리베이터, 호이스트, 윈치 및 리프팅 플랫폼에 이상적입니다.
압연기, 사출 성형기, CNC 장비, 신선기, 섬유 기계 및 반복적인 제동 주기가 있는 기타 가공 장비에 적합합니다.
회생 제동 에너지를 흡수하고 시스템 안정성을 향상시키기 위해 컨베이어 시스템, 자동화된 생산 라인, 물류 장비 및 창고 자동화에 널리 사용됩니다.
모터 테스트 시스템, 부하 시뮬레이션 장비, 실험실 테스트 벤치, 원심분리기 및 안정적인 제동 에너지 소산이 필요한 기타 특수 산업용 애플리케이션에 권장됩니다.
DUFEW는 고품질 전력 전자 부품의 개발 및 제조를 전문으로 하며 산업 사용자, 유통업체 및 OEM 고객에게 신뢰할 수 있는 제품과 통합 솔루션을 제공합니다.
현대적인 생산 시설, 표준화된 제조 공정 및 엄격한 품질 관리는 안정적인 전기 성능, 일관된 제품 품질 및 신뢰할 수 있는 장기 작동을 보장합니다.
DUFEW는 인버터 제동 저항기 외에도 리액터, 제동 장치, 필터, 변압기, 로드 뱅크 및 다양한 산업용 저항기 솔루션을 포함한 광범위한 전력 전자 제품을 제공합니다.
고객 도면이나 기술 사양에 따라 맞춤형 저항 값, 정격 전력, 치수, 단자 구성 및 장착 옵션을 사용할 수 있습니다.
효율적인 생산 관리와 숙련된 엔지니어링 지원을 통해 DUFEW는 글로벌 고객에게 안정적인 리드 타임, 신속한 기술 지원 및 전문적인 제품 선택 서비스를 제공합니다.
| 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 유전체 내전압 | 2500VAC / 50Hz / 60초 | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 5초 동안 10× 정격 출력 | 눈에 보이는 손상 없음 |
| 부하 수명 | 순환 작동(10초 ON / 90초 OFF) | >9,000시간 |
| 습기찬 열저항 | 40°C ±2°C, 90~95% RH, 100시간 | ΔR ≤ ±(1%R + 0.05Ω) |
| 급속 온도 사이클링 | -55°C / 55°C / 155°C, 각 15분, 5사이클 | ΔR ≤ ±(2%R + 0.05Ω) |
| 내열성 | 2시간 동안 350°C | 눈에 보이는 변색이나 손상 없음 |
| 온도 계수 | 정격 부하 대 초기 저항 | <300ppm/°C |
| 화염 저항 | 5분 동안 10× 정격 출력 | 화염 없이 빨간색으로 빛남 |
| 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 터미널 강도 | 45N / 30초 | 느슨해지거나 눈에 보이는 손상 없음 |
| 진동 저항 | 5~200Hz, 1g, 98m/s² | 눈에 보이는 구조적 손상 없음 |
| 납땜 열에 대한 내성 | 350±5°C 납땜에 3초 동안 담근 단자 | ΔR ≤ ±(1%R + 0.05Ω) |
| 납땜성 | 235±5°C 납땜에 5초 동안 담근 단자 | 솔더 커버리지 ≥95% |
참고: 모든 성능 데이터는 다음에 따른 표준 실험실 테스트 조건에서 얻은 것입니다.GB/T 5792일관된 품질과 안정적인 제품 성능을 보장합니다.
| 비교항목 | DUFEW 인버터 골판지 저항기 | 범용 전력 저항기 |
|---|---|---|
| 기본 애플리케이션 | VFD 동적 제동 및 재생 에너지 소산을 위해 특별히 설계되었습니다. | 지속적인 전력 소비 및 범용 전기 회로용으로 설계됨 |
| 운영 의무 | 간헐적인 듀티 사이클을 갖춘 단시간, 고에너지 펄스 작동 | 연속 또는 정상 상태 작동 |
| 선정방법 | 인버터 사양에 따라 저항이 선택됩니다. 제동 듀티 사이클을 기준으로 계산된 전력 등급 | 지속적인 전력 소비 요구 사항에 따라 선택됨 |
| 과부하 기능 | 최대 견딤5초 동안 10× 정격 출력, 회생 제동에 이상적 | 제한된 과부하 용량; 반복적인 고에너지 펄스에는 적합하지 않습니다. |
| 열 방출 | 골판지 구조는 효율적인 열 전달을 위해 넓은 냉각 표면을 제공합니다. | 기존 권선은 냉각 효율이 제한적입니다. |
| 작동 온도 | 표면 온도 최대300°C~와 함께350°C내열 코팅 | 일반적으로 아래200°C저항 유형에 따라 다름 |
| 전압 스파이크 억제 | 주름진 권선은 스위칭 전압 스파이크를 줄이고 인버터 안정성을 향상시킵니다. | 전압 스파이크 억제를 위한 최적화 없음 |
| 기계적 신뢰성 | 스테인레스 스틸 단자 및 브래킷은 중장비 산업 장비에 탁월한 내진동성을 제공합니다. | 일반 전기 응용 분야를 위한 표준 구조 |
| 일반적인 응용 분야 | 엘리베이터, 크레인, 압연기, 서보 시스템, 사출 성형기, 컨베이어 | 일반 전자 장비, 전원 공급 장치, 조명 회로 및 산업 제어 시스템 |
A: 인버터 제동 저항기는 모터 감속 중에 발생하는 회생 에너지를 흡수하도록 특별히 설계되었습니다. 표준 전력 저항기와 달리 이는 짧은 기간, 고에너지 펄스 조건에서 작동하며 지속적인 전력 소비보다는 간헐적인 제동 작업에 최적화되어 있습니다.
A: 저항값은 인버터 제조업체의 권장 사양을 따라야 하며, 전력 정격은 제동 빈도, 제동 시간, 듀티 사이클 및 모터 출력에 따라 선택해야 합니다. 확실하지 않은 경우 DUFEW 엔지니어링 팀이 귀하의 애플리케이션에 따라 적절한 모델을 추천할 수 있습니다.
답: 그것은 일반적으로권장하지 않음. 인버터마다 제동 전압과 작동 순서가 다를 수 있습니다. 저항을 공유하면 작동이 불안정해지거나 제동 성능이 부족해질 수 있습니다. 공유 저항기가 필요한 경우 저항 값과 전력 정격을 모두 신중하게 계산해야 합니다.
답: 그렇습니다. 우리는 맞춤형 저항값, 정격 전력, 치수, 단자 스타일, 장착 브래킷 및 고객 도면이나 기술 사양을 기반으로 한 완벽한 솔루션을 포함한 OEM 및 ODM 제조 서비스를 제공합니다.
A: 높은 과부하 성능과 효율적인 열 방출이 주요 요구 사항인 표준 VFD 제동 응용 분야용으로 설계되었습니다. 에이비유도성 골판지 저항기고주파 PWM 회로, 에너지 저장 시스템 및 극도로 낮은 인덕턴스가 중요한 애플리케이션에 권장됩니다.
A: 인버터 제동 저항기는 엘리베이터, 크레인, 호이스트, 압연기, 사출 성형기, 컨베이어, 섬유 기계, 자동화 생산 라인, 서보 드라이브 시스템 및 재생 에너지 장비에 널리 사용됩니다.
DUFEW는 고품질을 제공합니다인버터 파형 저항기전 세계적으로 산업 자동화, 재생 가능 에너지 및 모터 드라이브 애플리케이션에 사용됩니다. 표준 제품이 필요하든 완전 맞춤형 솔루션이 필요하든 당사 엔지니어링 팀은 전문적인 권장 사항과 빠른 생산으로 귀하의 프로젝트를 지원할 준비가 되어 있습니다.
- OEM 및 ODM 제조
- 맞춤형 저항값
- 맞춤형 전력 등급(50W~10kW)
- 맞춤형 치수 및 장착 옵션
- 기술선정 지원
- 안정적인 대량생산
- 빠른 글로벌 배송
지금 DUFEW에 연락하여 귀하의 응용 분야에 대해 논의하거나 경쟁력 있는 견적을 요청하십시오.
