우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

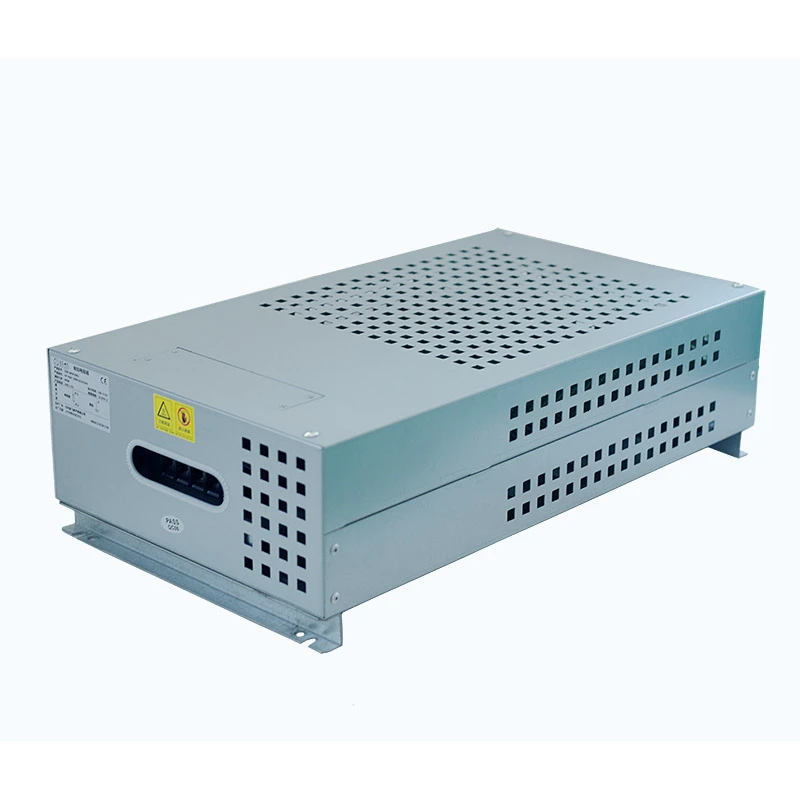

관형 저항기 박스는 모터 감속, 비상 정지 또는 부하 테스트 과정에서 발생하는 과도한 전기 에너지를 흡수하고 분산하도록 설계된 고성능 저항기 어셈블리입니다. 이는 산업용 드라이브 시스템, 전력 전자 장비 및 에너지 관리 애플리케이션에 널리 사용됩니다.
Dufew Electric에서 제조한 저항기 박스는 내부에 정밀하게 감긴 니켈-크롬 합금 저항선이 있는 밀봉된 스테인리스 스틸 관형 저항기 요소를 채택합니다. 내부 구조는 고밀도 산화마그네슘(MgO) 절연재로 채워져 전기 절연성이 뛰어나고 효율적인 열 전달이 가능합니다.
기존 개방형 권선 저항기 또는 기존 저항기 박스와 비교하여 관형 설계는 먼지, 습기, 오일 오염 및 기계적 충격에 대한 보호 기능이 향상되어 까다로운 산업 환경에 적합합니다.
각 관형 저항기 요소는 50W~3,000W의 전력 범위를 지원합니다. 여러 요소를 직렬 또는 병렬로 연결하여 최대 30kW의 맞춤형 전력 정격을 달성할 수 있으며 저항 값은 0.01Ω ~ 1kΩ입니다.
각 저항기 튜브는 스테인레스 스틸 외부 쉘로 독립적으로 밀봉되고 산화마그네슘 절연재로 채워져 있습니다. 완전 밀폐형 구조로 습기, 먼지, 기름이 저항선에 닿는 것을 방지하여 장기적인 안정성과 수명을 향상시킵니다.
관형 요소는 각 관 사이에 충분한 간격을 두고 수평으로 배열됩니다. 이 디자인은 공기 흐름 순환을 개선하고 열이 금속 표면을 통해 고르게 전달되도록 하여 연속 작동 중에 국부적인 과열을 줄입니다.
저항기 박스는 스테인레스 스틸 관형 요소와 보호 금속 인클로저를 결합하여 부식, 산업 먼지 및 열악한 작동 환경에 대한 저항성을 향상시킵니다. 작업장, 옥외 설치, 습도가 높거나 화학 물질에 노출되는 산업 현장에 적용하기에 적합합니다.
각 관형 저항기 요소는 독립적으로 장착되므로 전체 저항기 상자를 제거하지 않고도 개별 교체가 가능합니다. 이를 통해 유지 관리 시간이 줄어들고 장비 가동 중지 시간이 최소화됩니다.
- 완전 밀봉된 관형 구조: 습기, 먼지, 기름 및 산업 오염 물질로부터 내부 저항 요소를 보호합니다.
- 높은 열 전도성: 산화마그네슘 충전재는 효율적인 열 전달과 안정적인 온도 성능을 제공합니다.
- 강력한 기계적 내구성: 스테인레스 스틸 구조로 되어 있어 진동 방지 및 충격 방지 기능이 뛰어납니다.
- 유연한 구성: 맞춤형 저항값, 전력 정격 및 설치 구조를 지원합니다.
- 빈번한 작동에도 안정적인 성능: 반복적인 제동 및 에너지 흡수 사이클에 적합합니다.
- 공간 절약형 설계: 컴팩트한 구조로 전기 캐비닛이나 장비 시스템 내부에 유연하게 설치할 수 있습니다.
관형 저항기 박스는 주파수 변환기 제동 시스템, 서보 드라이브 에너지 소비 회로, 엘리베이터 및 리프팅 장비, 크레인 및 기타 중장비를 포함하여 효과적인 에너지 소산 및 제동 제어가 필요한 산업 시스템에 널리 적용됩니다.
또한 CNC 공작 기계, 컨베이어 시스템, 사출 성형 기계, 포장 기계, 풍력 및 재생 에너지 장비, 배터리 충전 및 방전 테스트 시스템은 물론 산업용 부하 테스트 애플리케이션에도 적합합니다.
| 매개변수 | 사양 |
|---|---|
| 전력 범위 | 1kW-30kW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω-1kΩ |
| 저항 공차 | ±3%, ±5%, ±10% |
| 보호 등급 | IP20 / IP23 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL94V-2 |
| 단열재 | 고밀도 산화마그네슘 |
| 저항선 재질 | 니켈-크롬 합금 |
| 기준 | GB-5792 |
| 성능 항목 | 테스트 조건 | 요구 사항 |
|---|---|---|
| 유전 강도 | 2500VAC, 50Hz/60S | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 정격 출력의 10배, 5S | 눈에 보이는 손상 없음 |
| 연속 부하 수명 | 주기적 작동 | >9000시간 |
| 습열 테스트 | 40℃±2℃, 90%-95%RH, 100시간 | △R≤±(1%R+0.05Ω) |
| 온도 사이클링 | -55℃/55℃/155℃ 사이클링 | △R≤±(2%R+0.05Ω) |
| 내열성 | 350℃/2시간 | 눈에 띄는 피해 없음 |
| 온도 계수 | 정격부하조건 | <300ppm/℃ |
| 성능 항목 | 테스트 조건 | 요구 사항 |
|---|---|---|
| 터미널 강도 | 45N/30S | 헐거움이나 손상이 없을 것 |
| 진동 저항 | 5~200Hz, 1g | 구조적 손상 없음 |
| 납땜 내열성 | 350±5℃, 3S | 눈에 보이는 손상 없음 |
| 납땜성 | 235±5℃, 5S | 솔더 적용 범위 >95% |
Dufew Electric은 정격 전력, 저항 값, 전압 조건, 저항기 튜브 수, 연결 방법, 인클로저 치수, 설치 구조 및 보호 수준을 포함한 다양한 산업 응용 요구 사항을 기반으로 맞춤형 관형 저항기 박스 솔루션을 제공합니다.
직렬 또는 병렬 연결을 통해 여러 관형 저항기 요소를 구성하여 다양한 제동 성능 및 부하 테스트 요구 사항을 달성할 수 있으므로 제품이 다양한 작동 조건에 적응할 수 있습니다.
| 비교항목 | 관형 저항기 상자 | 전통적인 알루미늄/골판지 저항기 박스 |
|---|---|---|
| 내부 보호 | MgO 충진으로 완전히 밀봉된 스테인레스 스틸 튜브 | 일부 구조에는 노출되었거나 덜 보호된 저항 요소가 있습니다. |
| 습기 및 먼지 저항 | 물, 먼지, 기름에 대한 우수한 밀봉 성능 | 열악한 환경에 더욱 취약함 |
| 기계적 강도 | 내진동성이 뛰어난 견고한 관형 금속 구조 | 얇은 인클로저 또는 세라믹 구조는 더 취약할 수 있습니다. |
| 유지 | 개별 관형 요소를 별도로 교체할 수 있습니다. | 유지 관리에는 더 큰 구성 요소 교체가 필요할 수 있습니다. |
| 산업적 적응성 | 습하고 먼지가 많으며 가혹한 환경에 적합 | 표준 작동 조건에서 주로 사용됩니다. |
관형 저항기 상자는 고밀도 산화마그네슘 절연 재료로 채워진 밀봉된 스테인레스 스틸 관형 저항기 요소를 사용합니다. 이 구조는 기존의 개방형 권선형 또는 주름형 저항기 설계에 비해 습기, 먼지, 오일 오염 및 기계적 응력에 대해 더 나은 보호 기능을 제공합니다.
이 제품은 주파수 변환기, 서보 드라이브, 엘리베이터, 크레인, CNC 기계 및 빈번한 가속 및 감속이 있는 기타 장비의 에너지 흡수에 일반적으로 사용됩니다. 또한 산업용 부하 테스트, 배터리 방전 테스트 및 전력 제어 시스템에도 적합합니다.
예. Dufew는 다양한 산업 응용 분야에 따라 저항 값, 정격 전력, 전압 요구 사항, 인클로저 크기, 연결 방법 및 설치 구조의 사용자 정의를 지원합니다.
예. 모듈형 관형 요소 설계를 통해 전체 어셈블리를 변경하지 않고도 손상된 단일 저항기 튜브를 제거하고 교체할 수 있어 유지 관리 비용과 장비 가동 중지 시간을 줄이는 데 도움이 됩니다.
예. 밀봉된 금속 튜브 구조는 습기, 먼지, 진동 및 오일 오염에 대한 탁월한 저항성을 제공합니다. 산업 작업장, 실외 장비 및 기타 까다로운 환경에서도 안정적으로 작동할 수 있습니다.
