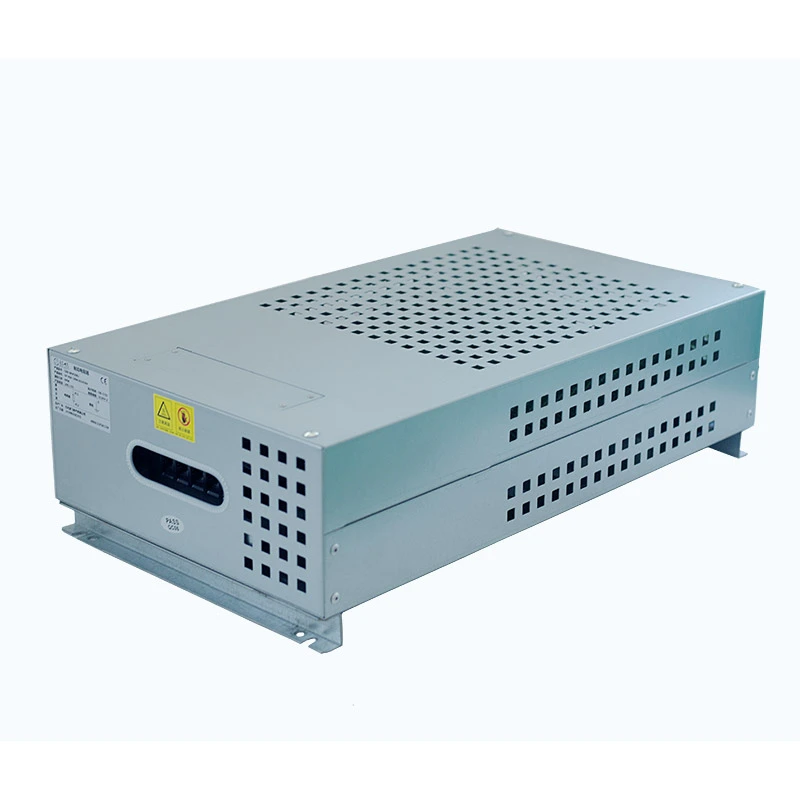

Dufew 고전력 저항기 박스는 소형 금속 인클로저에 여러 개의 주름형 저항기 요소를 결합하여 고전력 에너지 소산 요구 사항을 충족합니다.
저항 장치는 다양한 전력 및 저항 요구 사항에 따라 직렬 또는 병렬로 연결할 수 있습니다. 인클로저는 안전하고 편리한 설치를 위해 통합 단자와 온도 보호 장치가 있는 알루미늄-아연 코팅 강판으로 만들어졌습니다.
맞춤형 사양과 다중 냉각 구성을 갖춘 이 제품은 인버터 제동 시스템, 산업용 테스트 장비, 에너지 저장 애플리케이션 및 대규모 드라이브 시스템에 적합합니다.
| 매개변수 | 사양 |
|---|---|
| 전력 범위 | 1kW-30kW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω-1kΩ |
| 저항 공차 | ±3% / ±5% / ±10% |
| 보호 등급 | IP20 / IP23 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL94V-2 |
| 기준 | GB-5792 |
예: CRB 10KW 13.6RJ
| 암호 | 설명 |
|---|---|
| CRB | 고전력 저항기 박스 |
| 10KW | 정격 출력 |
| 13.6R | 정격 저항 |
| J | 저항 허용오차(K=10%, J=5%, H=3%) |
올바른 고전력 저항기 박스를 선택하는 것은 전기 요구 사항, 작동 조건 및 설치 환경에 따라 다릅니다. 주요 선택 요소는 다음과 같습니다.
에너지 소비 요구 사항, 부하 조건 및 작동 주기에 따라 적합한 전력 용량을 선택하십시오.
안정적인 에너지 소산을 보장하려면 저항 값이 시스템 전압, 전류 요구 사항 및 애플리케이션 조건과 일치해야 합니다.
작동시간, 설치공간, 방열조건 등을 고려하여 적합한 냉각 구성을 선택하세요.
다양한 애플리케이션에는 다양한 인클로저 구조, 보호 수준 및 기계적 설계가 필요할 수 있습니다.
저항기 박스가 전체 장비 시스템과 일치하도록 연결 방법, 장착 요구 사항, 보호 기능 및 시스템 통합 조건을 고려하십시오.
고전력 산업용 애플리케이션용으로 설계된 저항기 시스템은 인버터 제동, 에너지 저장 방전 테스트, 산업 장비 노화 테스트 및 시뮬레이션된 전력 부하 애플리케이션을 포함한 다양한 작동 요구 사항을 충족하도록 구성할 수 있습니다.
내부 저항기 회로는 여러 개의 독립적인 전원 분기로 분할될 수 있으므로 시스템이 저부하 시운전, 정격 전력 작동 및 단시간 과부하 테스트와 같은 다양한 작동 조건에 적응할 수 있습니다.
이러한 유연한 구성은 장비 적응성을 향상시키고 테스트 프로세스를 단순화하며 다양한 응용 분야에 대한 여러 저항기 솔루션의 필요성을 줄여줍니다.
인클로저 구조는 주름형 저항기, 알루미늄 하우징 저항기, 관형 저항기 요소 등 특정 애플리케이션 요구 사항에 따라 다양한 저항기 요소를 지원합니다.
청정 생산 지역, 먼지가 많은 환경, 기름이 많은 산업 현장 및 기타 까다로운 작업 조건에 따라 다양한 구성을 선택하여 안정적인 성능을 얻을 수 있습니다.
내부 인클로저는 독립적인 냉각 챔버 설계를 채택하여 다양한 저항기 그룹에 전용 공기 흐름 채널을 제공합니다. 이 구조는 회로 사이의 열 축적을 줄이는 데 도움이 되며 작동 중 전반적인 열 안정성을 향상시킵니다.
다중 축 팬은 가열 요소 전체에 방향성 공기 흐름을 제공하여 지속적인 고출력 작동 중에 열 방출 효율을 향상시킵니다.
최적화된 환기 설계는 24시간 고부하 테스트 조건을 포함하여 장기간 사용 시 안정적인 온도 성능을 유지하는 데 도움이 됩니다.
각 전력 분기에는 독립적인 온도 모니터링 및 보호 스위치가 장착되어 있어 작동 중에 비정상적인 상태를 신속하게 감지하고 제어할 수 있습니다.
이 디자인은 다음을 제공합니다.
- 개별 장애 격리
- 다른 회로에 대한 영향 감소
- 시스템 가용성 향상
한 분기에 비정상적인 온도 조건이 발생하면 영향을 받는 회로의 연결이 끊어지고 다른 회로는 계속해서 정상적으로 작동할 수 있습니다.
인클로저 및 내부 구성 요소는 UL94V-2 난연성 요구 사항을 준수하여 과부하 작동 및 장기간 산업 사용 시 안전 성능을 향상시킵니다.
주 회로는 두꺼운 통합 구리 버스바를 채택하여 고전력 작동 조건에서 안정적인 전류 전송을 보장합니다.
강화된 구조는 다음을 달성하는 데 도움이 됩니다.
- 낮은 전압 손실
- 도체 가열 감소
- 장기 전류 운반 능력 향상
기존의 얇은 단자 또는 구리 스트립과 비교하여 이 버스바 설계는 지속적인 고전류 애플리케이션에 더 나은 안정성을 제공합니다.
구리 버스바 시스템은 다양한 연결 위치를 제공하므로 테스트를 거친 다양한 장비, 병렬 시스템 및 맞춤형 전기 레이아웃과 쉽게 통합할 수 있습니다.
고전력 저항기 박스는 안정적인 에너지 흡수, 부하 시뮬레이션, 전류 제어 및 고전력 저항 솔루션이 필요한 산업 응용 분야에 널리 사용됩니다. 일반적인 적용 분야는 다음과 같습니다.
중공업 분야에서 저항 시스템은 고전력 조건에서 안정적인 작동이 요구되는 야금 생산 장비, 대형 전송 시스템 및 중장비 기계에 일반적으로 적용됩니다.
에너지 저장 및 전기 테스트 애플리케이션의 경우 에너지 저장 테스트 플랫폼, 배터리 방전 테스트 시스템 및 고전력 전기 테스트 장비에 통합하여 제어된 부하 조건과 안정적인 성능 검증을 제공할 수 있습니다.
이 시스템은 빈번한 작동 시 효과적인 에너지 소산과 안정적인 제동 성능이 요구되는 항만 크레인, 중량물 리프팅 기계 및 호이스트 시스템에 적합합니다.
산업 자동화 및 드라이브 애플리케이션에서는 대형 인버터 드라이브 시스템, 모터 제동 애플리케이션 및 자동화 장비와 함께 사용하여 안정적인 전력 제어 및 시스템 보호를 지원할 수 있습니다.
| 성능 항목 | 테스트 조건 | 요구 사항 |
|---|---|---|
| 유전 강도 | 2500VAC/50Hz/60S | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 정격 출력의 10배 5S | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 순환운전(10S방전, 90S간격) | >9000시간 |
| 습열 테스트 | 40℃±2℃ / 90%-95%RH / 100시간 | △R≤±(1%R+0.05Ω) |
| 온도 사이클링 | -55℃, 55℃, 155℃ / 각 15분, 5사이클 | △R≤±(2%R+0.05Ω) |
| 내열성 | 350℃/2시간 | 눈에 띄는 변색이나 손상 없음 |
| 온도 계수 | 정격 부하 대 정적 저항 | <300ppm/℃ |
| 난연성 | 5분 동안 정격 출력의 10배 | 불꽃 없는 적색 가열 |
| 성능 항목 | 테스트 조건 | 요구 사항 |
|---|---|---|
| 터미널 강도 | 45N/30S | 헐거움이나 눈에 띄는 손상 없음 |
| 진동 저항 | 5~200Hz, 1g, 98m/S² | 구조적 손상 없음 |
| 납땜 내열성 | 3S의 경우 단자를 350±5℃에 담그었습니다. | △R≤±(1%R+0.05Ω) |
| 모습 | 육안검사 | 손상 없음, 명확한 표시 |
| 납땜성 | 5S의 경우 단자를 235±5℃에 담그었습니다. | 솔더 적용 범위 >95% |
| 비교항목 | 고전력 저항기 박스 | 기존 제동/부하 저항기 박스 |
|---|---|---|
| 적용 범위 | 제동, 방전 테스트, 노화 테스트 및 시뮬레이션 부하 지원 | 일반적으로 단일 애플리케이션 시나리오용으로 설계됨 |
| 냉각 시스템 | 전용 공기 흐름 채널을 갖춘 독립 냉각 챔버 | 열 축적이 가능한 공통 공기 흐름 구조 |
| 보호 설계 | 각 전원 분기에 대한 개별 온도 보호 | 일반적으로 전체 온도 보호 기능을 사용합니다. |
| 전류 운반 구조 | 고전류 작동을 위한 강화 구리 버스바 | 전류 용량이 제한된 표준 단자 |
| 기계구조 | 견고한 환경에 적합한 강화 인클로저 | 더 가벼운 응용 분야를 위한 표준 판금 구조 |
Dufew Electric은 산업용 드라이브 시스템, 테스트 장비 및 에너지 애플리케이션을 위한 고전력 저항기 박스, 제동 저항기 및 맞춤형 저항기 어셈블리를 포함한 산업용 저항기 제품의 설계 및 제조를 전문으로 합니다.
당사의 제조 공정은 저항기 요소 조립, 전기 구성, 인클로저 제조, 부품 통합, 성능 테스트 및 최종 검사를 포함한 전체 생산 주기를 포괄합니다.
전문 엔지니어링 지원과 표준화된 생산 절차를 통해 Dufew는 다음과 같은 안정적인 저항기 솔루션을 제공할 수 있습니다.
- 맞춤형 전력 및 저항 구성
- 유연한 인클로저 및 냉각 설계
- 완벽한 전기적 성능 테스트
- 안정적인 배치 생산 능력
- OEM 프로젝트 및 산업 장비 제조업체 지원
모든 제품은 까다로운 산업 환경에서 안정적인 전기 성능, 기계적 신뢰성 및 장기적인 작동 안전성을 보장하기 위해 엄격한 품질 관리를 거칩니다.
다양한 산업 응용 분야에는 다양한 전력 수준, 저항 값 및 설치 조건이 필요합니다. Dufew는 특정 프로젝트 요구 사항을 기반으로 맞춤형 고전력 저항기 박스 솔루션을 제공합니다.
사용자 정의 옵션에는 다음이 포함됩니다.
- 정격전력 및 저항값
- 작동 전압 및 전류 용량
- 냉각 구성
- 외함 치수 및 장착 구조
- 터미널 배치
- 보호 요구 사항
전문적인 저항기 설계 및 제조 역량을 갖춘 Dufew는 고객이 산업 테스트, 에너지 방전, 제동 시스템 및 중장비 응용 분야를 위한 신뢰할 수 있는 솔루션을 개발하도록 돕습니다.
Dufew는 전기 안전, 기계적 강도 및 장기적인 작동 신뢰성을 검증하기 위해 포괄적인 품질 검사를 수행합니다.
품질 관리에는 다음이 포함됩니다.
- 원료검사
- 전기적 성능 테스트
- 온도 보호 테스트
- 최종 제품 검사
Dufew는 제품 크기 및 운송 요구 사항에 따라 전문적인 포장 솔루션을 제공합니다.
포장 기능:
- 안전한 내부 고정
- 충격 및 진동으로부터 보호
- 국제운송에 적합
- 맞춤형 및 대량 주문 지원
고출력 저항기 박스는 고출력 인버터 제동 시스템, 산업용 부하 테스트, 에너지 저장 방전 시스템, 리프팅 장비, 풍력 발전 시스템 및 큰 에너지 소비 능력이 필요한 기타 애플리케이션에 적합합니다.
온도 보호 스위치는 내부 온도를 모니터링하고 과열 보호 기능을 제공합니다. 비정상적인 발열 상황이 발생하면 관련 회로를 차단하여 과열 위험을 줄이고 시스템 신뢰성을 향상시킵니다.
예. Dufew는 전력 정격, 저항 값, 인클로저 크기, 보호 등급, 저항 구성 및 연결 방법의 사용자 정의를 지원합니다.
작동 중 효과적인 열 방출을 유지하려면 적절한 환기 공간, 공기 흐름 방향, 주변 온도 및 설치 위치를 고려해야 합니다.
지속적인 작동 성능은 정격 전력, 부하 지속 시간, 냉각 효율, 주변 온도 및 열 관리 설계에 의해 영향을 받습니다. 적절한 구성은 장기간의 작업 조건에서도 안정적인 작동을 보장하는 데 도움이 됩니다.
고전력 저항기 박스는 다양한 산업 환경에 맞게 설계될 수 있습니다. 먼지, 습도, 온도 변화, 실외 설치 등의 조건에 따라 보호 수준, 인클로저 구조 및 구성 요소 선택을 맞춤 설정할 수 있습니다.
예. 더 높은 전력 용량이 필요한 시스템을 위해 여러 개의 저항기 박스를 구성할 수 있습니다. 안전하고 안정적인 작동을 유지하려면 적절한 전기 매칭, 설치 간격 및 열 방출을 고려해야 합니다.
Dufew는 산업용 저항기 설계 및 제조를 전문으로 하며 산업용 장비 제조업체, 테스트 시스템 및 에너지 애플리케이션을 위한 맞춤형 저항기 솔루션, 엄격한 품질 관리 및 완벽한 성능 테스트를 제공합니다.
산업 장비 또는 테스트 시스템을 위한 고전력 저항기 솔루션을 찾고 계십니까?
전력 등급, 저항 값, 작동 전압, 듀티 사이클, 냉각 요구 사항 및 설치 조건을 포함한 애플리케이션 세부 정보를 보내주십시오. Dufew는 적합한 고전력 저항기 박스 구성 및 기술 지원을 제공합니다.
