우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

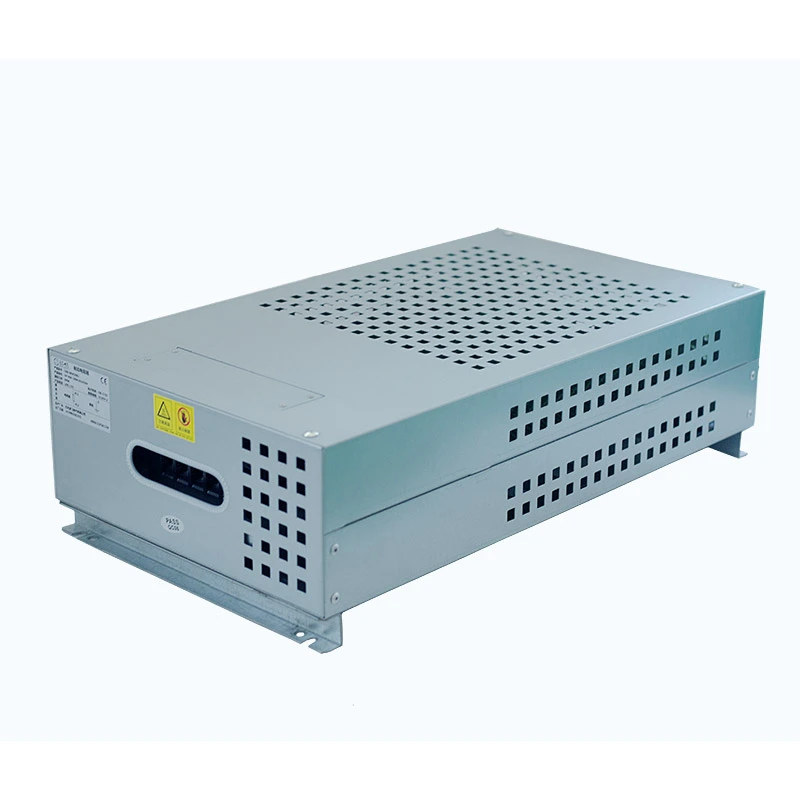

인버터 제동 저항기 박스는 인버터 구동 모터 시스템에 사용되는 전용 제동 부품입니다. 관성 부하가 큰 모터가 감속하면 회생 에너지가 인버터 DC 링크로 피드백되어 버스 전압이 상승합니다. 이 제품은 잉여에너지를 저항소자를 통해 소산시켜 안정적인 인버터 동작을 유지하는 제품입니다.
내부 구조는 필요한 저항과 정격 전력에 따라 배열된 여러 개의 주름형 저항기 요소로 구성됩니다. 저항기 어셈블리는 통합 터미널 블록과 온도 보호 스위치가 있는 보호용 알루미늄-아연 코팅 강철 인클로저 내부에 설치됩니다.
인클로저 설계는 인버터 캐비닛 옆에 외부 장착을 지원하므로 효과적인 열 방출과 전기 안전을 유지하면서 내부 캐비닛 공간을 절약하는 데 도움이 됩니다.
저항 및 전력 구성은 일반적인 인버터 제동 요구 사항에 따라 설계되었습니다. 이는 선택을 단순화하고 시스템 통합 중에 수동 계산을 줄이는 데 도움이 됩니다.
인클로저는 뜨거운 공기를 인버터 캐비닛에서 멀리 보내는 측면 환기 설계를 채택하여 드라이브 구성 요소 주위에 2차 열 축적을 줄입니다.
내부 레이아웃은 저항 요소와 인클로저 사이에 충분한 절연 거리를 제공하여 최대 1200V의 DC 버스 전압에서 안정적인 작동을 지원합니다.
전용 장착 베이스를 사용하면 귀중한 내부 전기 캐비닛 공간을 차지하지 않고도 인버터 캐비닛의 측면이나 바닥에 설치할 수 있습니다.
- VFD 회생 제동 시스템용으로 특별히 설계됨
- 과도한 제동 에너지를 열로 변환하여 DC 버스 과전압 경보를 방지합니다.
- 골판지 저항기 조합은 최대 30kW의 정격 전력을 지원합니다.
- 온도 스위치 내장으로 작동 안전성 향상
- 알루미늄-아연 코팅 인클로저는 내식성과 기계적 보호 기능을 제공합니다.
- 잦은 가속, 감속, 비상정지 조건에 적합
Dufew 전기 골판지 저항기 캐비닛은 제동, 감속 및 동적 부하 제어 중에 안정적인 에너지 소실이 필요한 산업용 드라이브 시스템용으로 설계되었습니다. 유연한 구성으로 인해 다음과 같은 다양한 고강도 응용 분야에 적합합니다.
저항기 캐비닛은 빈번한 리프팅 및 하강 작업 중에 생성되는 재생 에너지를 관리하는 데 도움을 주어 엘리베이터, 타워 크레인, 호이스트, 윈치 및 리프팅 플랫폼의 시스템 안정성을 향상시킵니다.
벨트 컨베이어, 스태커 리클레이머, 중량물 운송 시스템 등 가감속 주기가 빈번한 장비의 경우 이 솔루션은 안정적인 제동 성능을 제공하고 지속적인 산업 운영을 지원합니다.
The cabinet is suitable for industrial machinery requiring precise motor control and energy absorption, including rolling mills, centrifuges, injection molding machines, wire drawing machines, and textile machinery.
또한 인버터 성능 테스트 장비 및 서보 드라이브 테스트 시스템에 통합되어 전기 성능 및 시스템 신뢰성을 평가하기 위한 제어된 저항 부하를 제공할 수도 있습니다.
| 매개변수 | 사양 |
|---|---|
| 전력 범위 | 1kW-30kW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω-1kΩ |
| 저항 공차 | ±3% / ±5% / ±10% |
| 보호 등급 | IP20 / IP23 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL94V-2 |
| 기준 | GB-5792 |
예: CRB 10KW 13.6RJ
| 암호 | 설명 |
|---|---|
| CRB | 제동 저항기 박스 |
| 10KW | 정격 출력 |
| 13.6R | 정격 저항 |
| J | 저항 허용오차(K=10%, J=5%, H=3%) |
| 성능 항목 | 테스트 조건 | 성능 |
|---|---|---|
| 유전 강도 | 2500VAC/50Hz/60S | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 정격 출력의 10배 5S | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 10S 방전 / 90S 간격 사이클링 | >9000시간 |
| 습열 테스트 | 40℃±2℃ / 90%-95%RH / 100시간 | △R≤±(1%R+0.05Ω) |
| 온도 사이클링 | -55℃, 55℃, 155℃ 사이클링 | △R≤±(2%R+0.05Ω) |
| 내열성 | 350℃/2시간 | 변색이나 손상이 없을 것 |
| 온도 계수 | 정격부하조건 | <300ppm/℃ |
| 화염 테스트 | 정격 출력의 10배 5분 | 불꽃 없는 적색 가열 |
| 성능 항목 | 테스트 조건 | 성능 |
|---|---|---|
| 터미널 강도 | 45N/30S | 헐거움이나 손상이 없을 것 |
| 진동 저항 | 5~200Hz, 1g, 98m/S² | 구조적 손상 없음 |
| 납땜 내열성 | 350±5℃ / 3S | △R≤±(1%R+0.05Ω) |
| 납땜성 | 235±5℃ / 5S | 솔더 적용 범위 >95% |
급감속이나 긴급제동 시 효과적인 에너지 소산 경로를 제공하여 인버터 DC 버스의 안정성을 유지하는데 도움을 주는 제품입니다.
저항기 구조는 리프팅 장비, 컨베이어 및 산업 자동화 시스템에서 흔히 볼 수 있는 반복적인 에너지 흡수 조건을 위해 설계되었습니다.
외부 장착 구조는 캐비닛 공간 요구 사항을 줄이고 시스템 설치를 단순화합니다.
| 비교항목 | 인버터 제동 저항기 박스 | 일반 부하 저항기 박스 |
|---|---|---|
| 주요 목적 | 인버터 제동 및 DC 버스 전압 제어용으로 설계됨 | 일반 저항 부하 애플리케이션 |
| 매개변수 선택 | 인버터 제동 장치 요구 사항과 일치 | 추가 저항 계산 필요 |
| 냉각 설계 | 측면 배기는 뜨거운 공기가 인버터 캐비닛으로 들어가는 것을 방지합니다. | 표준 공기 흐름은 주변 장비에 영향을 미칠 수 있습니다. |
| 설치 | 인버터 캐비닛 외부 장착 지원 | 일반적으로 별도의 설치 공간이 필요함 |
| 근무 조건 | 간헐적 회생제동에 최적화 | 주로 일반 부하나 테스트에 사용됩니다. |
Dufew Electric은 저항기 조립 및 인클로저 제조부터 전기 성능 테스트까지 표준화된 생산 절차를 적용합니다.
품질 관리에는 다음이 포함됩니다.
- 입고자재 검사
- 저항값 검증
- 절연 테스트
- 열 보호 테스트
- 최종 제품 검사
각 저항기 박스는 제품 크기 및 운송 요구 사항에 따라 전문적으로 포장됩니다.
포장 과정에는 다음이 포함됩니다.
- 제품 보호 고정
- 방습 포장
- 수출출하 준비
- 일괄 주문 관리
적합한 인버터 제동 저항기 박스를 선택하려면 인버터 매개변수, 모터 특성, 제동 조건 및 설치 환경을 종합적으로 평가해야 합니다. 올바른 구성은 회생 에너지를 효과적으로 분산시키고 DC 버스 과전압을 방지하며 VFD 시스템의 장기적인 신뢰성을 향상시키는 데 도움이 됩니다.
저항기 박스 전력 정격은 인버터 용량 및 모터 작동 조건에 따라 선택해야 합니다. 더 높은 모터 출력, 더 큰 부하 관성 또는 빈번한 제동 주기가 있는 애플리케이션에는 일반적으로 더 강력한 에너지 흡수 기능이 필요합니다.
주요 선택 요소에는 인버터 정격 전력, 모터 전력, 부하 관성, 필요한 제동 토크 및 제동 빈도가 포함됩니다.
안전하고 안정적인 작동을 보장하려면 저항기의 작동 전압이 인버터 DC 버스 전압과 일치해야 합니다. 다양한 드라이브 시스템에는 400V급 인버터 시스템, 690V 산업용 드라이브 또는 최대 1200V의 고전압 DC 애플리케이션과 같은 다양한 전압 구성이 필요할 수 있습니다.
Dufew 제동 저항기 솔루션은 애플리케이션 요구 사항에 따라 다양한 DC 버스 전압 조건에서 안정적인 작동을 지원하도록 설계되었습니다.
저항값은 제동 성능에 직접적인 영향을 미칩니다. 저항 값이 낮을수록 더 강한 제동력을 제공할 수 있지만 전류 흐름이 더 높아지는 반면, 저항 값이 높을수록 전류 스트레스는 줄어들지만 제동 시간은 늘어날 수 있습니다.
인버터 제동 장치 사양, 허용 제동 전류, 소요 정지 시간, 부하 관성 특성에 따라 적절한 저항 구성이 결정되어야 합니다.
다양한 산업 응용 분야는 다양한 수준의 재생 에너지를 생성하므로 실제 제동 주기 및 작동 조건에 따라 저항기 박스를 선택해야 합니다.
| 애플리케이션 | 작동 조건 | 선택 초점 |
|---|---|---|
| 엘리베이터 | 잦은 가속 및 정지 사이클 | 높은 신뢰성과 반복 제동 성능 |
| 크레인 및 호이스트 | 무거운 물건을 들어올리고 내리는 작업 | 높은 과부하 용량과 안정적인 성능 |
| 컨베이어 시스템 | 장기간 연속 작동 | 안정적인 열 관리 |
| 원심분리기 | 급속 감속 요구 사항 | 빠른 에너지 흡수 능력 |
| 산업기계 | 간헐적인 제동 조건 | 적절한 전력 및 저항 선택 |
설치 환경은 캐비닛 구조, 환기 설계, 열 성능에 영향을 미칩니다. 선택하기 전에 고객은 사용 가능한 장착 공간, 설치 방법, 주변 온도 및 공기 흐름 조건을 고려해야 합니다.
Dufew 제동 저항기 박스는 실용적인 설치 구조와 최적화된 환기 설계를 채택하여 효과적인 열 방출을 유지하면서 인버터 캐비닛과 통합할 수 있습니다.
표준 저항기 박스는 특정 산업 요구 사항을 항상 충족하지 못할 수도 있습니다. Dufew는 저항 값, 정격 전력, 작동 전압, 인클로저 크기, 단자 배열 및 보호 요구 사항을 기반으로 맞춤형 구성을 제공합니다.
전문적인 제조 능력을 갖춘 Dufew Electric은 다양한 인버터 시스템 및 산업용 애플리케이션을 위한 OEM 및 맞춤형 제동 저항기 솔루션을 지원합니다.
Dufew 제동 저항기 박스는 다양한 제조업체의 다양한 인버터 시스템과 일치시킬 수 있습니다. 고객은 인버터 모델 정보를 제공할 수 있으며 Dufew는 적절한 저항 및 전력 구성을 권장합니다.
맞춤화를 위해 고객은 인버터 모델, 모터 전력, 작동 전압, 저항 값, 제동 듀티 사이클 및 설치 요구 사항을 제공해야 합니다. Dufew는 이러한 매개변수에 따라 적합한 저항기 박스 솔루션을 설계할 수 있습니다.
예. Dufew는 다양한 산업 응용 분야에 맞게 조정 가능한 저항 값, 정격 전력, 인클로저 설계, 단자 구성 및 보호 옵션을 갖춘 맞춤형 제동 저항기 박스를 제공합니다.
서비스 수명은 주로 제동 빈도, 과부하 조건, 작동 온도, 냉각 성능 및 설치 환경에 의해 영향을 받습니다. 적절한 선택과 열 관리는 장기적인 신뢰성을 향상시킬 수 있습니다.
예. Dufew 제동 저항기 박스는 엘리베이터, 크레인, 컨베이어 및 산업 자동화 장비와 같이 반복적인 가속 및 감속이 필요한 애플리케이션용으로 설계되었습니다. 출력 정격은 제동 주기에 따라 선택해야 합니다.
환기 상태, 단자 연결 상태, 먼지 쌓임, 과열 징후 등을 정기적으로 점검하는 것이 좋습니다. 적절한 유지 관리는 안정적인 성능과 긴 서비스 수명을 보장하는 데 도움이 됩니다.
Dufew 제동 저항기 박스는 산업용 애플리케이션을 위한 보호 인클로저와 안정적인 구조를 갖추고 있습니다. 습도, 먼지가 많거나 특수한 작동 조건이 있는 환경에 맞게 맞춤형 보호 솔루션을 사용할 수 있습니다.
Dufew는 산업용 저항기 설계 및 제조를 전문으로 하며 맞춤형 제동 저항기 솔루션, 엄격한 품질 검사 및 인버터 제조업체, 장비 제조업체 및 자동화 회사에 대한 안정적인 지원을 제공합니다.
엘리베이터, 크레인, 산업용 드라이브 또는 자동화 장비를 위한 제동 저항기 솔루션이 필요하십니까?
인버터 모델, 모터 전력, DC 버스 전압 및 제동 요구 사항을 제공하십시오. Dufew는 적합한 VFD 제동 저항기 박스를 추천하고 귀하의 프로젝트에 대한 기술 지원을 제공합니다.
맞춤형 저항 값, 전력 등급 및 인클로저 설계에 대한 견적을 지금 요청하십시오.
