우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.
가변 주파수 드라이브는 효율적인 모터 속도 제어 및 에너지 관리를 제공하지만 고주파수 스위칭 작동으로 인해 고조파 전류, 전압 변동 및 연결된 장비에 추가적인 전기적 스트레스가 발생할 수 있습니다.

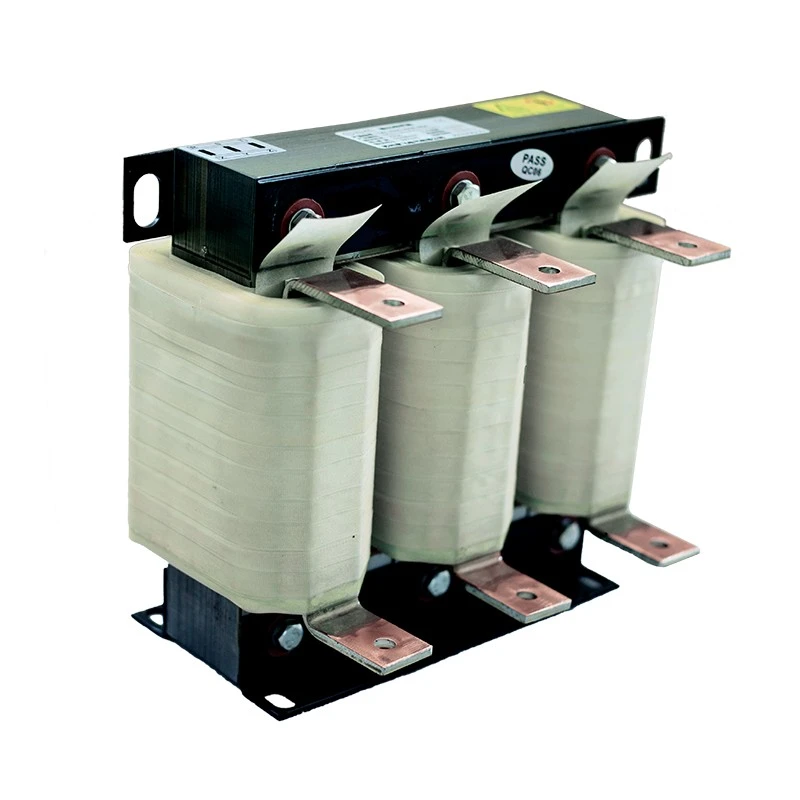

Dufew 전기 가변 주파수 구동 반응기는 회로에 적절한 임피던스를 추가하여 VFD 시스템 성능을 향상시킵니다. 설치 위치 및 시스템 요구 사항에 따라 전원 공급 장치 측과 모터 부하 측 모두에 대해 서로 다른 보호 기능을 제공합니다.
주요 전기 문제가 전원 공급 장치 측에서 발생하는지 모터 부하 측에서 발생하는지에 따라 선택이 달라집니다.
VFD의 입력측에 설치된 리액터는 전력 품질을 향상시키고 고조파 영향을 줄이며 과도 전류 영향을 제한하는 데 도움이 됩니다.
VFD의 출력측에 설치하면 모터측 전기 조건을 최적화하고 스위칭 관련 스트레스를 줄이며 드라이브 시스템 신뢰성을 향상시키는 데 도움이 됩니다.
저손실 냉간 압연 실리콘 강철 코어, 클래스 F 절연 재료, 진공 함침 기술 및 최적화된 권선 구조로 제조된 Dufew 리액터는 안정적인 인덕턴스 성능, 신뢰할 수 있는 열 특성 및 장기적인 산업 내구성을 제공합니다.
다양한 산업 환경에는 다양한 반응기 구성이 필요합니다. Dufew는 실제 작동 조건, 시스템 구조 및 전기적 요구 사항에 따라 애플리케이션 기반 솔루션을 제공하여 전력 측과 모터 측 성능을 모두 향상시키는 데 도움을 줍니다.
전원 공급 장치와 VFD 입력 단자 사이에 설치되는 입력측 구성은 주로 구동 시스템의 전기적 환경을 개선하는 데 사용됩니다. 이는 고조파 전류 및 입력 서지 전류의 영향을 줄이는 동시에 전원 공급 장치 안정성을 개선하고 PLC, 센서 및 기타 제어 장비에 영향을 미칠 수 있는 간섭을 제한하는 데 도움이 됩니다.
이 구성은 여러 VFD 시스템이 있는 산업 시설, 불안정한 전력 조건에서 작동하는 장비, 향상된 전력 품질이 필요한 애플리케이션에 적합합니다.
VFD 출력 단자와 모터 사이에 설치되는 출력측 구성은 모터측 작동 조건을 개선하는 데 중점을 둡니다. 이는 PWM 스위칭 스트레스를 줄이고, 출력 파형 품질을 개선하며, 전기적 교란을 제한하여 보다 안정적이고 신뢰할 수 있는 모터 작동을 지원합니다.
일반적인 응용 분야에는 장거리 모터 연결, 중장비 기계 및 향상된 모터 신뢰성이 중요한 장비가 포함됩니다.
불안정한 전력 조건이나 고조파 간섭의 영향을 받는 애플리케이션의 경우 리액터는 고조파 전류 영향을 줄이고 전원 공급 장치 안정성을 개선하며 과도 전류 변화를 제한하는 데 도움이 됩니다. 또한 민감한 장비에 영향을 미치는 전기 간섭을 줄여 다중 드라이브 또는 엄격한 전력 품질 요구 사항이 있는 산업 시스템에 적합합니다.
모터 측에서 리액터는 고주파 스위칭으로 인한 전기적 스트레스를 줄이고 출력 회로의 상태를 개선하는 데 도움이 됩니다. 이는 안정적인 모터 작동을 지원하고 까다로운 작동 조건에서 비정상적인 중단을 줄이는 데 도움이 될 수 있습니다.
Dufew 리액터는 저손실 냉간 압연 실리콘 스틸 코어, 최적화된 자기 회로 설계 및 정밀 권선 기술을 사용하여 연속 작동 중에 안정적인 인덕턴스 특성을 유지합니다. 결과적인 구조는 안정적인 장기 성능을 지원하는 동시에 자기 손실과 온도 상승을 줄이는 데 도움이 됩니다.
절연 시스템은 클래스 F 절연 재료와 진공 함침 및 고온 경화 공정을 결합합니다. 이 구조는 내습성, 기계적 강도 및 열 내구성을 향상시켜 원자로가 산업 환경에서 안정적인 성능과 더 긴 서비스 수명을 유지하도록 돕습니다.
Dufew는 정격 전압, 정격 전류, 전압 강하 요구 사항, 설치 구조, 권선 재료 및 보호 요구 사항을 기반으로 맞춤형 리액터 솔루션을 지원합니다. 구성은 다양한 전기 매개변수 및 캐비닛 레이아웃에 맞게 조정될 수 있습니다.
사용 가능한 옵션에는 구리 또는 알루미늄 권선, 수직 또는 수평 설치, IP00 개방형 설계 및 IP20 보호 인클로저와 같은 다양한 보호 구조가 포함됩니다. 이러한 유연성 덕분에 원자로를 광범위한 VFD 및 산업용 전력 시스템에 통합할 수 있습니다.
Dufew 원자로 솔루션은 다음 분야에서 널리 사용됩니다.
| 애플리케이션 | 주요 요구사항 |
|---|---|
| 가변 주파수 드라이브 시스템 | 전기적 안정성 및 신뢰성 향상 |
| 산업 자동화 장비 | 전기 간섭 감소 |
| 펌프 및 팬 시스템 | 지속적인 모터 작동 지원 |
| 크레인 및 리프팅 장비 | 동적 부하 시 신뢰성 향상 |
| 엘리베이터 | 드라이브 시스템 안정성 향상 |
| 사출 성형기 | 모터 제어 성능 향상 |
| 섬유기계 | 안정적인 운영 유지 |
| 산업용 테스트 장비 | 전기적 일관성 향상 |
올바른 리액터 구성은 실제 시스템 요구 사항에 따라 다릅니다.
| 신청조건 | 권장 솔루션 |
|---|---|
| 전력 품질이 좋지 않거나 고조파 간섭이 발생함 | 입력측 리액터 |
| 하나의 전원을 공유하는 여러 VFD | 입력측 리액터 |
| 모터 보호 요구 사항 | 출력측 리액터 |
| 장거리 모터 연결 | 출력측 리액터 |
| 빈번한 가속 및 감속 | 출력측 리액터 |
| 완전한 VFD 시스템 최적화 | 맞춤형 반응기 솔루션 |
Dufew는 전압, 전류, 설치 위치, 작동 환경에 따라 적합한 사양을 추천할 수 있도록 엔지니어링 지원을 제공합니다.
올바른 원자로를 선택하려면 VFD 매개변수, 실제 시스템 조건 및 필요한 보호 수준을 고려해야 합니다. 이러한 요소를 원자로의 전기적 및 기계적 특성과 일치시키면 안정적인 작동과 구동 시스템에 대한 적절한 통합을 보장하는 데 도움이 됩니다.
주요 VFD 매개변수에는 정격 전압, 정격 전류, 모터 전력 및 작동 주파수가 포함됩니다. 이 값은 리액터의 기본 전기 요구 사항을 결정하며 구동 시스템 사양과 일치해야 합니다.
설치 위치, 전원 공급 조건, 모터 연결 거리, 부하 특성 및 작동 환경도 평가해야 합니다. 예를 들어, 긴 모터 케이블, 빈번한 부하 변경 또는 까다로운 산업 환경에는 다른 리액터 구성이 필요할 수 있습니다.
필요한 보호 기능은 또 다른 중요한 고려 사항입니다. 애플리케이션에 따라 고조파 영향을 줄이고, 전력 안정성을 개선하고, 모터 측 보호를 제공하고, 특정 전압 강하 요구 사항을 충족하거나, 까다로운 부하에서 연속 작동을 지원하도록 리액터를 선택할 수 있습니다.
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 가변 주파수 구동 반응기 |
| 애플리케이션 | 입력/출력측 VFD 애플리케이션 |
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 정격전류 | 5A - 3800A |
| 단계 | 단일 위상/3상 |
| 빈도 | 50Hz / 60Hz / 500Hz까지 맞춤 설정 가능 |
| 전압 강하 | 0.5% / 1% / 2% / 4% |
| 권선 재료 | 구리/알루미늄 |
| 설치 유형 | 수직 / 수평 |
| 냉각방식 | 자연 공기 냉각 |
| 과부하 기능 | 60초 동안 정격 전류의 1.5배 |
| 유전 강도 | 3000VAC / 50Hz / 5mA / 1분 |
| 절연저항 | ≥100MΩ(1000VDC) |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | F급(155℃) |
| 난연성 등급 | UL94V-2 |
| 소음 수준 | 65dB 이하 |
| 서비스 수명 | ≥15년 |
| 표준 | IEC289/GB10229/JB9644 |
예: CAL-4321-0250-EISA
| 암호 | 설명 |
|---|---|
| 칼 | AC 리액터 시리즈 |
| 4 | 전압 레벨 |
| 3 | 삼상 |
| 2 | 반응기 유형 |
| 1 | 전압 강하 |
| 0250 | 정격전류 |
| EI | 핵심 구조 |
| S/W | 설치 구조 |
| 에어컨 | 권선 재료 |
Dufew Electric은 리액터, 저항기, 제동 시스템, 변압기 및 맞춤형 전기 솔루션을 포함한 전력 전자 부품을 전문으로 합니다. 제조 역량에는 다양한 산업 응용 분야에 대한 코어 처리, 권선, 절연 처리 및 전기 성능 검증이 포함됩니다.
제조 공정에는 규소강 코어 가공, 정밀 코일 권선, 진공 함침, 고온 경화 및 전기 성능 테스트가 포함됩니다. 이러한 프로세스는 지속적인 작동 중에 일관된 제품 특성과 안정적인 성능을 유지하는 데 도움이 됩니다.
품질검사에는 절연저항, 내전압, 온도상승, 전기적 성능검증 등이 포함됩니다. 각 테스트는 절연 신뢰성, 열 성능 및 전반적인 전기 품질에 대한 추가 검증을 제공합니다.
Dufew는 고객 도면 및 응용 요구 사항을 기반으로 맞춤형 설계, OEM 및 ODM 협력, 제조를 지원합니다. 제품 선택, 시스템 통합 및 프로젝트 개발을 지원하기 위해 기술 문서 및 애플리케이션 엔지니어링 서비스도 제공됩니다.
Dufew 제품은 다음을 포함하여 인정된 산업 요구 사항에 따라 제조됩니다.
- ISO 9001 품질 경영 시스템
- CE 준수
- IEC289
-GB10229
-JB9644
Dufew는 제품 크기, 무게 및 운송 요구 사항에 따라 수출 표준 포장 솔루션을 제공합니다.
포장에는 다음이 포함됩니다.
- 충격 방지 보호
- 방습 포장
- 목재케이스 수출
- 선적 전 검사 기록
이러한 조치는 안전한 운송과 안정적인 설치 성능을 보장합니다.
| 비교 | 가변 주파수 구동 반응기 | 기존 AC 리액터 |
|---|---|---|
| 신청 목적 | 고조파 및 PWM 특성을 갖춘 VFD 시스템용으로 설계됨 | 일반 전류 제한 애플리케이션 |
| 주파수 적응성 | 50Hz-500Hz 작동 조건 지원 | 주로 표준 주파수용으로 설계됨 |
| 모터 보호 | PWM 전압 스트레스 및 케이블 충전 전류 감소 | 제한된 모터 보호 기능 |
| 설치 유연성 | 입력 또는 출력 애플리케이션에 맞게 구성 가능 | 일반적으로 고정 애플리케이션용으로 설계됨 |
| 산업 호환성 | VFD 구동 기계에 적합 | 일반 전기 시스템에 적합 |
VFD 시스템에 고조파 간섭, 전압 변동, 잦은 과전류 경보, 긴 모터 케이블 거리 또는 모터 절연 보호 요구 사항이 있는 경우 리액터를 사용하는 것이 좋습니다.
입력측 설치는 주로 전력 품질 향상 및 고조파 감소를 위해 선택됩니다.
출력측 설치는 모터측 전기적 조건을 개선하고 드라이브 신뢰성을 향상시키기 위해 주로 선택됩니다.
선택은 시스템 조건, 장비 요구 사항 및 운영 환경에 따라 달라집니다.
이는 까다로운 산업 작동 조건으로 인해 발생하는 고조파 간섭, 전압 변동, 전기적 스트레스 및 불안정한 작동을 줄이는 데 도움이 될 수 있습니다.
예. Dufew는 프로젝트 요구 사항에 따라 맞춤형 전압, 전류, 전압 강하, 권선 재료, 설치 구조 및 전기 매개 변수를 지원합니다.
Dufew Electric은 전문적인 제조 능력, 엔지니어링 지원 및 엄격한 품질 관리를 통해 산업용 드라이브 시스템을 위한 맞춤형 AC 리액터 솔루션을 제공합니다.
전력 품질 개선부터 모터 드라이브 최적화까지 Dufew는 고객이 장비 신뢰성을 향상하고 전기적 스트레스를 줄이며 안정적인 장기 작동을 달성할 수 있도록 지원합니다.
맞춤형 원자로 설계 및 OEM 협력은 Dufew Electric에 문의하세요.
