우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

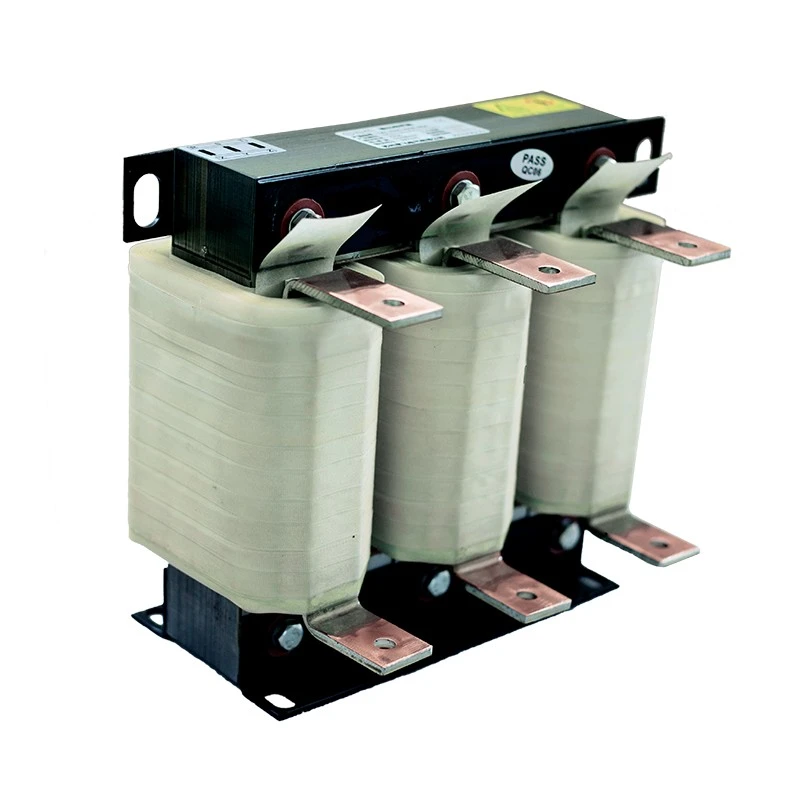

Dufew 전기 출력 리액터는 VFD 출력 단자와 모터 사이에 설치되어 전력 전송 품질을 향상시키고 고주파 스위칭 스트레스로부터 모터 시스템을 보호합니다.
VFD의 PWM 출력 전압의 빠른 스위칭 특성으로 인해 높은 dv/dt 스트레스, 반사된 전압파, 고조파 전류 및 추가 케이블 충전 전류가 발생할 수 있습니다. 이러한 영향은 인버터와 모터 사이에 긴 케이블을 사용할 때 더욱 심각해집니다.
출력 회로에 적절한 임피던스를 추가함으로써 리액터는 전압 파형을 부드럽게 하고, 모터 단자 전압 스파이크를 줄이고, 절연 스트레스를 낮추고, 산업용 드라이브 시스템의 신뢰성을 향상시키는 데 도움이 됩니다.
Dufew 원자로는 저손실 실리콘 강철 코어, 고온 절연 재료 및 최적화된 권선 구조를 사용하여 지속적인 산업 운영에서 안정적인 성능을 보장합니다.
인버터와 모터 사이의 케이블이 너무 길면 케이블의 분산된 용량으로 인해 추가 충전 전류가 발생합니다.
적절한 보호가 이루어지지 않으면 다음과 같은 원인이 될 수 있습니다.
- VFD 과전류 경보
- 불안정한 모터 작동
- 인버터 출력 스트레스 증가
- 시스템 신뢰성 감소
VFD 출력 리액터는 용량성 충전 전류를 줄이고 시스템 안정성을 향상시키며, 특히 모터가 인버터 캐비닛에서 멀리 설치되는 애플리케이션의 경우 더욱 그렇습니다.
리액터는 VFD에 의해 생성된 고주파수 PWM 전압 변화의 영향을 줄여 연속 작동 중에 모터 절연을 보호하는 데 도움이 됩니다.
이는 모터 권선의 전압 스트레스를 낮추고 절연 노화를 줄이며 모터 서비스 수명을 연장합니다. 이는 특히 까다로운 산업 응용 분야에서 전반적인 시스템 신뢰성을 향상시키는 데 도움이 됩니다.
모터가 VFD 캐비닛에서 멀리 설치된 경우 케이블이 길면 충전 전류가 증가하고 전압 반사 효과가 발생할 수 있습니다.
리액터는 전류 파형 품질을 개선하고 전압 변동을 제한하여 이러한 영향을 줄이는 데 도움이 됩니다. 안정적인 모터 작동을 유지하면서 더 긴 케이블 전송 거리를 지원합니다.
최적화된 유도 설계는 VFD 작동 중에 생성되는 고주파수 고조파 성분을 억제하는 데 도움이 됩니다.
또한 모터 전자기 소음, 누설 전류, 주변 자동화 및 제어 장비와의 잠재적인 간섭을 줄여 보다 안정적인 작동 환경을 조성합니다.
반응기는 냉간 압연 실리콘 강철 코어, 클래스 F 절연 시스템, 진공 함침 공정 및 구리 또는 알루미늄 권선 옵션으로 제조됩니다.
이 견고한 구조는 장기적인 산업 운영을 위한 안정적인 인덕턴스, 진동 감소, 안정적인 열 성능을 보장합니다.
대칭형 3상 코어 구조는 모든 권선에 걸쳐 균형 잡힌 자기 성능을 제공합니다.
안정적인 인덕턴스 특성을 유지하면서 자기 손실을 줄여 VFD 작동 중에 일관된 전기 성능을 보장합니다.
리액터는 다양한 설치 요구 사항을 충족하기 위해 IP00 개방형 구조 및 IP20 보호 인클로저를 포함한 다양한 구성으로 제공됩니다.
수직 및 수평 설치 방법을 모두 지원합니다. 캐비닛 공간, 장착 조건 및 특정 응용 분야 요구 사항에 맞게 맞춤형 치수를 사용할 수 있습니다.
Dufew 원자로 솔루션은 모터 보호 및 안정적인 VFD 작동이 필요한 산업 응용 분야에 널리 사용됩니다.
일반적인 응용 분야는 다음과 같습니다.
- 전력 안정성을 개선하고 모터의 전기적 스트레스를 줄이기 위한 가변 주파수 드라이브 시스템입니다.
- 안정적인 연속 작동이 필요한 산업용 모터 제어 캐비닛, 펌프 및 팬.
- 까다로운 작업 조건에서 사용되는 크레인 및 리프팅 장비, 광산 기계 및 항만 장비.
- 안정적이고 효율적인 생산 공정을 위한 압연기, 사출 성형기, 섬유 기계.
- 안정적인 전력 성능이 중요한 자동화 생산 라인 및 재생 에너지 장비.
| 신청조건 | 추천 |
|---|---|
| 모터 케이블 길이가 50미터를 초과합니다. | 추천 |
| 모터 절연 보호 필요 | 추천 |
| 모터 소음 감소 필요 | 추천 |
| 고주파 간섭이 센서에 영향을 미침 | 추천 |
| 빈번한 가속 및 감속 | 추천 |
리액터 선택은 적절한 성능과 안정적인 작동을 보장하기 위해 VFD 매개변수, 케이블 조건 및 모터 요구 사항을 기반으로 해야 합니다.
선택은 다음과 같은 주요 요소를 고려해야 합니다.
- 정격전압 및 출력전류
- 모터 출력 및 작동 주파수
케이블 특성 및 설치 조건도 다음을 포함하여 리액터 선택에 영향을 미칩니다.
- 케이블 길이 및 케이블 유형
- 설치환경
- 분산 정전용량
다음을 포함하여 적절한 원자로 솔루션과 일치하도록 모터 절연 및 작동 조건을 평가해야 합니다.
- 절연등급
- 작동상태
- 보호 요구 사항
Dufew는 다양한 산업 응용 분야 및 시스템 요구 사항에 따라 맞춤형 반응기 설계를 제공합니다.
CAL-4321-0250-EISA
| 암호 | 설명 |
|---|---|
| 칼 | AC 리액터 시리즈 |
| 4 | 전압 레벨 |
| 3 | 삼상 |
| 2 | 출력 반응기 유형 |
| 1 | 전압 강하 |
| 0250 | 정격전류 |
| EI | 핵심 구조 |
| S | 설치 유형 |
| A | 알루미늄 권선 |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | VFD 출력 반응기 |
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 빈도 | 50Hz / 60Hz |
| 정격전류 | 5A - 3800A |
| 전압 강하 | 0.5% / 1% / 2% / 4% |
| 과부하 용량 | 60초 동안 정격 전류의 1.5배 |
| 유전 강도 | 3000VAC / 50Hz / 1분 |
| 절연저항 | ≥100MΩ |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | F급(155℃) |
| 소음 수준 | 65dB 이하 |
| 서비스 수명 | ≥15년 |
Dufew Electric은 산업용 전력 부품 및 맞춤형 원자로 솔루션을 전문으로 합니다.
각 출력 반응기는 다음을 포함하는 통제된 공정을 통해 제조됩니다.
- 핵심 제조 검사
- 권취 공정 제어
- 고전압 내전압 시험
- 절연저항 시험
- 온도상승 검사
- 전기적 성능 검증
제품은 다음과 함께 제공될 수 있습니다:
- ISO 품질경영시스템 준수
- CE 인증 제품
- 맞춤형 기술 문서
배송 전에 각 원자로는 고객 사양에 따라 검사를 거쳐 안정적인 설치 및 작동을 보장합니다.
산업용 원자로는 무게와 전자기 구성 요소로 인해 국제 운송 중에 안정적인 보호가 필요합니다.
Dufew는 다음을 제공합니다.
| 운송 방법 | 애플리케이션 |
|---|---|
| 해상운송 | 대규모 산업 주문 및 완전한 장비 프로젝트 |
| 항공 화물 | 샘플 및 긴급 배송 요구 사항 |
| 육상운송 | 지역산업 납품 |
포장 기능:
- 습기 방지 보호
- 충격 방지 고정
- 표준 목재 케이스 수출
- 제품의 크기, 무게에 따른 맞춤형 포장
VFD 출력 단자와 모터 사이에 설치되어 출력 파형 품질을 향상시키고 모터 측의 전기적 스트레스를 줄입니다.
이는 일반적으로 긴 케이블 애플리케이션, 모터 절연 보호 및 전압 스파이크, 노이즈 또는 간섭의 영향을 받는 시스템에 사용됩니다.
아니요. 입력측 구성요소와 모터측 구성요소는 서로 다른 기능을 가지고 있습니다. 하나는 전원 공급 장치 보호에 중점을 두고, 다른 하나는 모터 측 성능을 향상시킵니다.
예. Dufew는 전압, 전류, 설치 요구 사항 및 작동 환경을 기반으로 맞춤형 솔루션을 제공합니다.
Dufew Electric은 전문적인 제조 역량, 맞춤형 엔지니어링 지원 및 엄격한 품질 관리를 통해 산업용 VFD 애플리케이션을 위한 안정적인 반응기 솔루션을 제공합니다.
모터 보호부터 장거리 드라이브 애플리케이션에 이르기까지 Dufew는 고객이 장비 신뢰성을 향상하고 유지 관리 비용을 절감하며 안정적인 작동을 달성하도록 돕습니다.
