우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

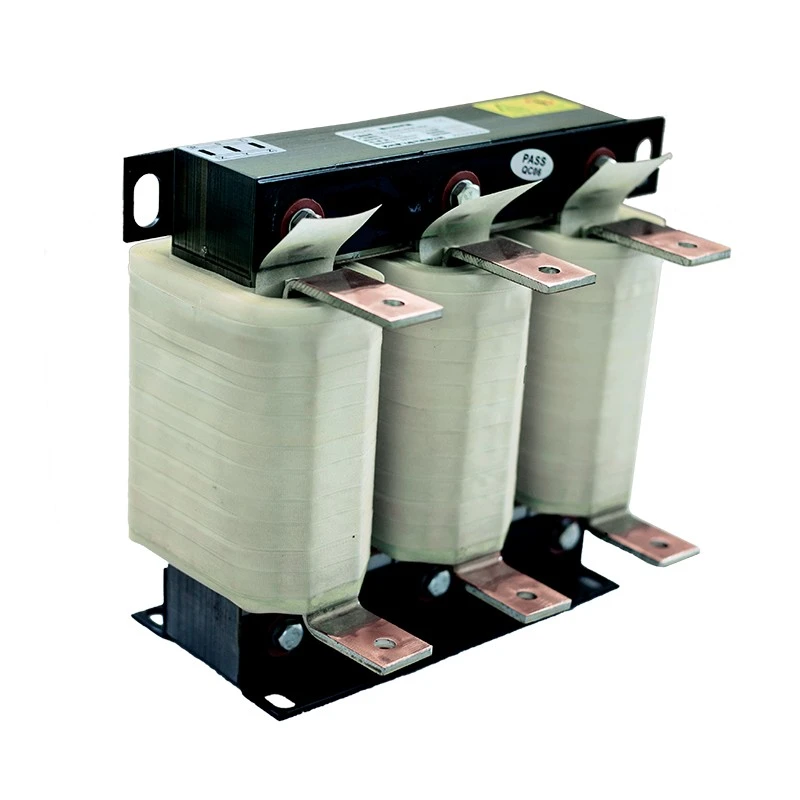

Dufew 전기 부하 리액터는 VFD 출력 단자(U/V/W)와 모터 부하 사이에 직렬로 설치되어 부하 측 안정성을 향상시키고 장거리 모터 구동 시스템에서 안정적인 작동을 유지합니다.
가변 주파수 드라이브 애플리케이션에서 인버터 전원 장치에 의해 생성된 고주파수 스위칭 신호는 모터 케이블을 통과합니다. 케이블 거리가 길어지면 분산된 정전 용량으로 인해 추가 충전 전류, 전류 변동 및 불안정한 시스템 성능이 발생할 수 있습니다.
출력 회로에 적절한 임피던스를 추가함으로써 리액터는 케이블 특성의 영향을 줄이고 전류 변화를 원활하게 하며 VFD 구동 모터 시스템의 신뢰성을 향상시키는 데 도움이 됩니다.
저손실 냉간 압연 실리콘 강철 코어, 클래스 F 절연 재료, 진공 함침 기술 및 최적화된 권선 구조로 제조된 Dufew 부하 리액터는 까다로운 산업 조건에서 안정적인 인덕턴스 성능, 탁월한 열 신뢰성 및 긴 서비스 수명을 제공합니다. 고전류 모델은 컴팩트한 포일 권선 구조를 채택하여 방열을 개선하고 온도 상승을 줄일 수 있습니다.
장거리 모터 설치 및 다양한 산업 부하로 인해 다음과 같은 전기적 문제가 발생할 수 있습니다.
- 케이블 분산 커패시턴스 효과 증가
- 과도한 용량성 충전 전류
- 운전 중 전류 변동
- 인버터 과전류 보호 트립
- 모터 구동 안정성 감소
- 제어 시스템의 전자기 간섭
적절하게 선택된 부하 리액터는 부하측 전기 특성을 최적화하고, 시스템 안정성을 향상시키며, 산업 응용 분야에서 예상치 못한 가동 중지 시간을 줄이는 데 도움이 됩니다.
모터가 VFD 캐비닛에서 멀리 설치되면 케이블 특성이 전기 성능에 영향을 미치고 드라이브 시스템의 스트레스를 증가시킬 수 있습니다. Dufew 부하 리액터는 분산 케이블 커패시턴스의 영향을 줄이고 용량성 충전 전류를 제한하여 보다 안정적인 장거리 전송과 원격 설치된 모터의 안정적인 작동을 지원합니다.
산업용 장비는 가변 부하와 잦은 가속 또는 감속으로 작동하는 경우가 많습니다. 최적화된 리액터 설계를 통해 전류 변동을 완화하고 보다 일관된 모터 작동을 유지하여 비정상적인 작동 조건을 줄이고 동적 부하에서도 안정적인 성능을 지원합니다.
VFD 작동 중에 발생하는 고주파 교란은 모터는 물론 인근 제어 및 자동화 장비에도 영향을 미칠 수 있습니다. 부하측 필터링 효과는 고주파 고조파 성분과 전자기 간섭을 줄이는 동시에 모터 작동 소음과 진동을 줄이는 데 도움이 됩니다.
저손실 냉간 압연 실리콘 강철 코어, 클래스 F 절연 시스템, 진공 함침 및 고온 경화를 사용합니다. 애플리케이션 요구 사항에 따라 구리 또는 알루미늄 권선 옵션을 사용할 수 있습니다. 이 조합은 장기적인 산업 작동을 위한 안정적인 인덕턴스, 제어된 진동 및 안정적인 열 성능을 제공합니다.
3상 대칭형 코어 구조는 균형 잡힌 자기 성능과 안정적인 인덕턴스 특성을 제공하는 동시에 자기 손실을 줄이는 데 도움을 줍니다. 이러한 최적화된 배열은 지속적인 사용 중에 일관된 전기 성능과 안정적인 작동을 지원합니다.
IP00 개방형 구조, IP20 보호 인클로저, 수직 설치, 수평 설치 등 다양한 캐비닛 및 장비 레이아웃을 수용할 수 있도록 다양한 설치 구성을 사용할 수 있습니다. 사용 가능한 캐비닛 공간, 장비 구조 및 특정 프로젝트 요구 사항에 따라 맞춤형 치수도 제공될 수 있습니다.
Dufew 부하 원자로 솔루션은 다음 분야에서 널리 사용됩니다.
| 적용분야 | 고객 요구 사항 |
|---|---|
| 장거리 모터 구동 시스템 | 케이블 효과 감소 및 전송 안정성 향상 |
| 산업용 테스트 장비 | 출력 전류 안정성 및 측정 신뢰성 향상 |
| 항만 크레인 및 리프팅 장비 | 빈번한 부하 변화에도 안정적인 작동 유지 |
| 엘리베이터 구동 시스템 | 가속 및 감속 중 주행 안정성 향상 |
| 펌프 및 팬 시스템 | 지속적인 운영 성능 향상 |
| 압연 공장 및 광산 장비 | 고강도 산업용 애플리케이션 지원 |
| 서보 드라이브 시스템 | 자동화 장비의 전기적 안정성 향상 |
| 신청조건 | 추천 |
|---|---|
| 모터 케이블 거리가 50미터를 초과합니다. | 추천 |
| 케이블 분산 커패시턴스가 작동에 영향을 미칩니다. | 추천 |
| 인버터 과전류 결함이 자주 발생함 | 추천 |
| 모터 부하가 자주 변경됨 | 추천 |
| 고주파 간섭이 장비에 영향을 미침 | 추천 |
| 지속적인 고강도 작업이 필요합니다. | 추천 |
적절한 선택은 VFD 매개변수, 케이블 조건 및 모터 부하 요구 사항을 고려해야 합니다. 이러한 요소는 적절한 전기 사양과 반응기 구성을 결정하는 데 도움이 됩니다.
정격 전압, 출력 전류, 모터 전력 및 작동 주파수를 고려하십시오. 안정적인 작동을 보장하려면 이러한 매개변수가 VFD 및 모터 시스템과 일치해야 합니다.
특히 VFD에서 멀리 설치된 모터의 경우 케이블 길이와 유형이 중요합니다. 리액터를 선택할 때는 설치 환경과 분포 정전용량도 고려해야 합니다.
작동 조건, 부하 변동, 연속 작동 요구 사항 및 필요한 보호 수준을 평가해야 합니다. 빈번한 가속, 감속 또는 가변 부하에는 보다 강력한 구성이 필요할 수 있습니다.
Dufew는 적용 조건, 설치 요구 사항, 전기 매개변수 및 고객 사양을 기반으로 맞춤형 반응기 설계를 제공합니다.
예: CAL-4321-0250-EISA
| 암호 | 설명 |
|---|---|
| 칼 | AC 리액터 시리즈 |
| 4 | 전압 레벨(2=220V, 4=380V, 6=690V) |
| 3 | 삼상 |
| 2 | 부하 원자로 유형 |
| 1 | 전압 강하(1%=1%, 2%=2%) |
| 0250 | 정격전류(250A) |
| EI | 핵심 구조 |
| S/W | 설치구조(수직/수평) |
| 에어컨 | 권선 재료(알루미늄/구리) |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | VFD 부하 반응기 |
| 설치 위치 | VFD 출력과 모터 사이 |
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 정격전류 | 5A--3800A |
| 빈도 | 50Hz / 60Hz / 500Hz까지 맞춤 설정 가능 |
| 전압 강하 | 0.5% / 1% / 2% / 4% |
| 과부하 용량 | 60초 동안 정격 전류의 1.5배 |
| 유전 강도 | 3000VAC / 50Hz / 5mA / 1분 |
| 절연저항 | ≥100MΩ(1000VDC) |
| 보호 등급 | IP00 / IP20 |
| 온도 등급 | T40 |
| 절연 등급 | F급(155℃) |
| 난연성 등급 | UL94V-2 |
| 소음 수준 | 65dB 이하 |
| 서비스 수명 | ≥15년 |
| 제조 표준 | IEC289/GB10229/JB9644 |
Dufew Electric은 리액터, 저항기, 제동 시스템, 변압기 및 맞춤형 전력 전자 솔루션을 전문으로 합니다. 제조 공정에는 규소강 코어 가공, 정밀 권선, 진공 함침, 고온 경화 및 전기 성능 테스트가 포함됩니다.
품질 관리에는 절연 저항, 내전압, 온도 상승, 전기적 성능 검증이 포함되어 안정적인 제품 성능을 보장합니다.
Dufew는 다양한 산업 요구 사항에 맞는 맞춤형 전기 설계, OEM 제조, 기술 문서 및 응용 엔지니어링을 지원합니다.
Dufew 제품은 다음을 포함하여 인정된 산업 요구 사항에 따라 제조됩니다.
- ISO 9001 품질 경영 시스템
- CE 규정 준수
- IEC289
-GB10229
-JB9644
Dufew는 제품 크기, 무게 및 운송 요구 사항에 따라 전문적인 수출 포장 솔루션을 제공합니다.
포장에는 다음이 포함됩니다.
- 충격 방지 보호
- 해상운송시 수분보호
- 수출 규격의 목재 케이스
- 선적 전 검사 기록
이러한 조치는 설치 후 안전한 배송과 안정적인 작동을 보장합니다.
| 비교 | 부하 원자로 | 출력 반응기 |
|---|---|---|
| 주요 목적 | 부하측 안정성 향상 및 케이블 효과 감소 | 모터 절연에 대한 PWM 전압 스트레스 감소 |
| 주요 관심사 | 케이블 용량, 전류 변동, 시스템 안정성 | dv/dt 스트레스 및 전압 스파이크 |
| 일반적인 응용 | 긴 케이블 시스템, 변화하는 부하, 중장비 | 모터 보호 및 파형 개선 |
| 설치 위치 | VFD 출력측 | VFD 출력측 |
| 선택 요소 | 케이블 길이, 부하 특성, 시스템 안정성 | 모터 절연, 스위칭 스트레스, 전압 상승률 |
모터 케이블 거리가 길고, 케이블 특성이 시스템 성능에 영향을 미치고, 인버터 보호 트립이 발생하거나, 부하 변화 시 향상된 전기적 안정성이 필요한 경우에 일반적으로 사용됩니다.
둘 다 VFD 출력측에 설치되지만 서로 다른 용도로 사용됩니다. 이 제품은 주로 긴 케이블 조건, 부하 변화 및 까다로운 산업 환경에서 시스템 안정성을 향상시키는 반면, 출력 리액터는 PWM 전압 스트레스를 줄이고 모터 절연을 보호하는 데 더 중점을 둡니다. 최종 선택은 케이블 길이, 모터 특성 및 작동 조건에 따라 달라집니다.
예. 고주파 외란을 줄이고 전류 안정성을 향상시킴으로써 모터 작동 중 전자기 소음 및 진동을 줄이는 데 도움이 될 수 있습니다.
예. Dufew는 특정 산업 응용 분야에 따라 전압, 전류, 전압 강하, 권선 재료, 설치 구조 및 보호 요구 사항을 포괄하는 맞춤형 솔루션을 제공합니다.
Dufew Electric은 전문 제조 역량, 맞춤형 엔지니어링 서비스 및 엄격한 품질 관리를 통해 산업용 VFD 애플리케이션을 위한 안정적인 솔루션을 제공합니다. 장거리 모터 시스템부터 중장비 산업용 장비까지, 솔루션은 시스템 안정성을 향상하고 안정적인 작동을 지원하도록 설계되었습니다.
맞춤형 원자로 설계 및 OEM 협력은 Dufew Electric에 문의하세요.
