우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

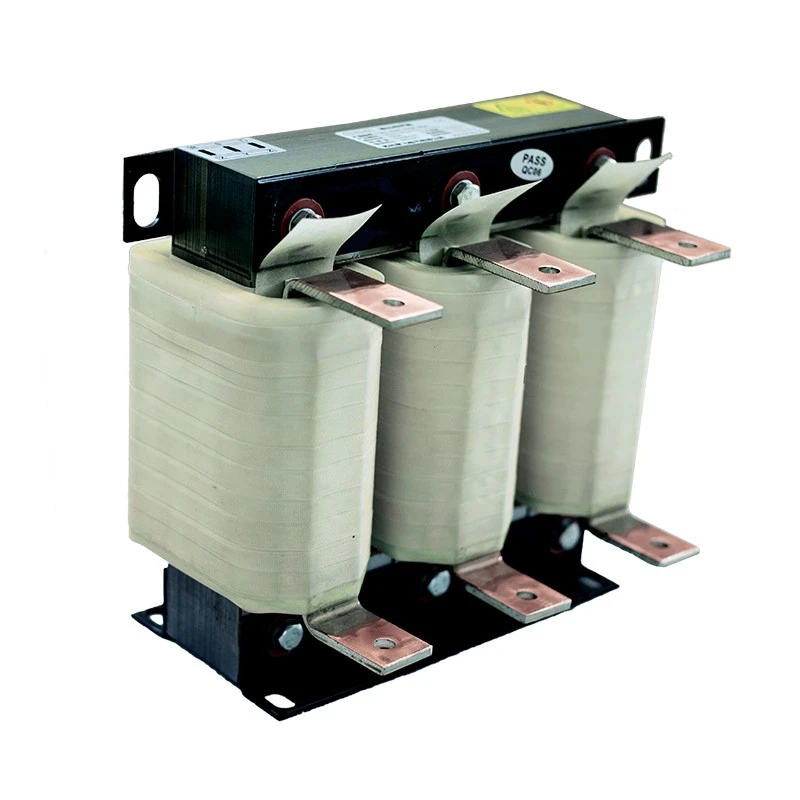

Dufew Electric AC Line Reactor는 AC 전원 공급 장치와 VFD 입력 단자 사이에 설치되어 제어된 임피던스를 제공하여 전류 흐름을 안정화하고 전반적인 전기 환경을 개선합니다.
리액터는 VFD 정류기 회로에서 생성된 고조파 전류를 줄이고 급격한 전류 변화를 제한하며 인버터 입력 구성 요소를 보호하고 전반적인 전력 시스템 신뢰성을 향상시키는 데 도움이 됩니다.
최신 가변 주파수 드라이브(VFD)는 고속 스위칭 기술을 사용하여 모터 속도를 제어하고 에너지 효율성을 향상시킵니다. 그러나 스위칭 프로세스와 비선형 입력 특성으로 인해 전력 시스템에 전기적 교란이 발생할 수 있습니다.
적절한 입력 보호가 없으면 VFD 시스템은 고조파 전류 왜곡, 입력 전류 스파이크, 전압 변동, 전기 간섭 및 인버터 구성 요소에 대한 스트레스 증가를 경험할 수 있습니다.
이러한 문제는 전기 장비의 과열, 인버터 서비스 수명 감소, DC 버스 커패시터 손상, 불안정한 모터 작동 및 예기치 않은 장비 가동 중지 시간으로 이어질 수 있습니다.
VFD 입력 정류기는 특히 여러 인버터 시스템을 운영하는 시설에서 전기 네트워크에 영향을 미치는 고조파 전류를 생성할 수 있습니다.
입력 회로에 임피던스를 추가하여 고조파 영향을 줄여 전력 품질을 향상시키고 보다 안정적인 전기 환경을 유지하는 데 도움을 줍니다.
이점은 다음과 같습니다.
- 전원 공급 장치에 대한 고조파 피드백 감소
- 전압 파형 안정성 향상
- 전기 장비 간의 간섭 감소
- 전력 커패시터 및 변압기에 대한 보호 강화
여러 개의 가변 속도 드라이브를 갖춘 공장의 경우 보다 안정적이고 안정적인 전력 시스템을 구축하는 데 도움이 됩니다.
모터 시동, 가속, 부하 변경 또는 불안정한 전원 상태에서는 과도한 전류 영향이 발생하여 인버터 구성 요소에 영향을 미칠 수 있습니다.
리액터는 입력 서지 전류를 제한하고, 정류기 브리지의 스트레스를 줄이고, 인버터 DC 버스 구성 요소를 보호하고, 장기적인 VFD 신뢰성을 향상시켜 전기적 스트레스를 줄이는 데 도움이 됩니다.
특히 단락 용량이 높거나 임피던스가 낮은 변압기가 있는 산업용 전력 시스템에 적합합니다.
산업 환경에는 변화하는 부하와 까다로운 작업 조건에서도 지속적으로 작동할 수 있는 전기 부품이 필요합니다.
Dufew Electric AC 라인 리액터는 최적화된 전자기 설계 및 절연 기술을 채택하여 안정적인 인덕턴스 성능, 낮은 온도 상승, 전자기 진동 감소 및 안정적인 장기 작동을 달성합니다.
원자로는 고품질 냉간 압연 실리콘강 코어 재료를 사용하여 자기 손실을 줄이고 연속 작동 중에 안정적인 인덕턴스 성능을 유지합니다.
이 디자인은 다음을 제공합니다.
- 에너지 손실 감소 및 운영 효율성 향상
- 연속 부하 조건에서 더 나은 열 성능
- 안정적인 전기적 특성
- 장기간 산업 운영을 위한 안정적인 성능
다양한 전류 요구 사항을 기반으로 Dufew Electric은 다양한 산업 응용 분야에서 안정적인 전기 성능을 보장하기 위해 최적화된 권선 구조를 제공합니다.
와인딩 디자인 특징:
- 다양한 애플리케이션 요구에 맞는 구리 또는 알루미늄 권선 옵션
- 까다로운 작동 조건을 지원하는 고전류 도체 설계
- 향상된 방열 성능
- 운전 중 권선 온도 상승 감소
이 최적화된 구조를 통해 원자로는 안정적이고 효율적인 작동을 유지하면서 다양한 산업 전류 요구 사항을 충족할 수 있습니다.
권선조립체를 진공함침 및 고온경화로 가공하여 절연성능을 향상시키고 전체적인 기계적 강도를 강화하였습니다.
프로세스가 다음과 같이 개선됩니다.
- 안전한 작동을 위한 절연강도
- 진동 조건 하에서의 기계적 안정성
- 진동 및 환경 영향에 대한 내성
- 장기간 작동 내구성
이 제조 공정은 산업 환경에서 안정적인 성능을 유지하고 서비스 수명을 연장하는 데 도움이 됩니다.
올바른 AC 라인 리액터를 선택하려면 리액터 매개변수를 VFD 시스템과 일치시켜야 합니다.
Dufew Electric은 다음 요소를 평가합니다.
| 선택 매개변수 | 디자인 고려 사항 |
|---|---|
| VFD 전압 | 절연 수준 및 반응기 구성을 결정합니다. |
| 정격전류 | 도체 크기 및 열 설계 결정 |
| 모터 파워 | 원자로 용량 선택에 영향을 미침 |
| 전압 강하 | 임피던스 요구 사항을 결정합니다. |
| 작동 주파수 | 전자기 설계에 영향을 미침 |
| 설치환경 | 보호 및 장착 구조 결정 |
견적을 내기 전에 고객은 다음을 제공해야 합니다.
- VFD 정격 출력
- 입력전압
- 정격전류
- 필요한 전압 강하
- 설치조건
- 운영환경
| 목 | AC 라인 리액터 | 출력 반응기 |
|---|---|---|
| 설치 위치 | 전원 공급 장치와 VFD 입력 사이 | VFD 출력과 모터 사이 |
| 주요 기능 | 입력 고조파 및 서지 전류 감소 | 모터 절연을 보호하고 출력 파형 스트레스를 줄입니다. |
| 주요 응용 프로그램 | 전력 품질 개선 | 긴 케이블 모터 보호 |
| 일반 사용자 | 산업용 VFD 시스템 | 장거리 케이블 연결이 가능한 모터 |
Dufew Electric은 시스템 요구 사항에 따라 입력 및 출력 리액터 솔루션을 모두 제공합니다.
다양한 산업 시스템에는 다양한 전기 구성과 설치 방법이 필요합니다. Dufew Electric은 애플리케이션 요구 사항을 기반으로 맞춤형 반응기 솔루션을 제공하여 고객이 안정적인 성능을 달성하고 다양한 산업 제어 시스템에 원활하게 통합할 수 있도록 지원합니다.
리액터는 다양한 전력 시스템 요구 사항을 충족하기 위해 정격 전압, 정격 전류, 전압 강하 비율 및 작동 주파수를 포함한 주요 전기 매개변수에 따라 맞춤화될 수 있습니다.
다양한 캐비닛 레이아웃 및 설치 환경에 적응하기 위해 Dufew 반응기는 캐비닛 설치, 독립형 설치, 수직 장착 및 수평 장착을 포함한 다양한 설치 옵션을 지원합니다.
특정 애플리케이션 조건 및 전류 요구 사항에 따라 고객은 구리 권선 또는 알루미늄 권선을 포함하여 적합한 권선 재료를 선택할 수 있습니다.
유연한 구성 옵션과 맞춤형 설계를 갖춘 Dufew 원자로는 안정적이고 신뢰할 수 있는 작동을 유지하면서 다양한 산업 제어 시스템에 통합될 수 있습니다.
Dufew Electric AC 라인 리액터는 향상된 VFD 전력 품질과 전기 보호가 필요한 산업 시스템에 널리 사용됩니다.
| 애플리케이션 | 일반적인 장비 | 주요 혜택 |
|---|---|---|
| 산업 자동화 | CNC 기계, 생산 라인, 서보 시스템 | 향상된 전기적 안정성 |
| 모터 구동 시스템 | 펌프, 팬, 압축기, 컨베이어 | 인버터 스트레스 감소 |
| 중장비 | 크레인, 엘리베이터, 호이스팅 시스템 | 변화하는 부하에서도 안정적인 작동 |
| 제조업 | 압연기, 가공 장비 | 향상된 전력 품질 |
| 재생 에너지 시스템 | 인버터 시스템, 에너지 저장 장비 | 안정적인 전력 변환 |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | AC 라인 리액터 |
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 작동 빈도 | 50Hz / 60Hz / 최대 500Hz |
| 정격전류 | 5A - 3800A |
| 전압 강하 | 0.5% / 1% / 2% / 4% |
| 과부하 기능 | 60초 동안 정격 전류의 1.5배 |
| 유전 강도 | 3000VAC / 50Hz / 5mA / 1분 |
| 절연저항 | ≥100MΩ(1000VDC) |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | T40/F (155℃) |
| 난연성 등급 | UL94V-2 |
| 소음 수준 | 65dB 이하 |
| 서비스 수명 | ≥15년 |
| 표준 | IEC289:1987 / GB10229-88 / JB9644-1999 |
예: CAL-4312-0250-EISA
| 암호 | 설명 |
|---|---|
| 칼 | AC 라인 리액터 |
| 4 | 전압 레벨(2=220V, 4=380V, 6=690V) |
| 3 | 위상 번호 |
| 1 | 반응기 유형 |
| 2 | 전압 강하 |
| 0250 | 정격전류 |
| EI | 핵심 구조 |
| S | 설치 구조 |
| A | 권선 재료 |
배송 전에 Dufew Electric은 안정적인 작동을 보장하기 위해 전기 및 구조 검사를 수행합니다.
테스트에는 다음이 포함됩니다.
| 테스트 항목 | 요구 사항 |
|---|---|
| 절연 저항 테스트 | ≥100MΩ |
| 유전체 강도 테스트 | 3000VAC |
| 온도 상승 테스트 | 정격 부하에 따라 |
| 전기적 매개변수 검증 | 인덕턴스 및 전류 확인 |
| 외관검사 | 코어, 권선, 단자 검사 |
Dufew Electric은 전력 전자 부품 및 맞춤형 전기 솔루션을 전문으로 하며 다양한 산업 응용 분야에 안정적인 AC 라인 리액터를 제공합니다.
통합 제조 기능을 통해 Dufew는 핵심 처리 및 코일 제조부터 최종 조립 및 품질 검사에 이르기까지 주요 생산 프로세스를 관리합니다.
제조 공정에는 규소강 절단, 코어 조립, 자기 성능 검사가 포함되어 안정적인 전자기 특성을 보장합니다.
Dufew는 제품 신뢰성과 내구성을 향상시키기 위해 전문적인 절연 처리 및 진공 함침 공정을 갖춘 구리 및 알루미늄 권선 옵션을 제공합니다.
최종 생산에는 각 원자로가 필요한 성능 표준을 충족하는지 확인하기 위한 터미널 설치, 전기 테스트 및 품질 검사가 포함됩니다.
이러한 통합 제조 기능을 통해 Dufew Electric은 표준 AC 라인 리액터와 다양한 산업 응용 분야에 대한 맞춤형 솔루션을 모두 제공할 수 있습니다.
Dufew Electric은 체계화된 품질 관리 절차를 준수하여 서비스 수명 전반에 걸쳐 일관된 제품 성능과 안정적인 작동을 보장합니다.
사용 가능한 품질 문서는 다음과 같습니다.
- ISO 품질경영시스템 인증
- CE 인증
- 제품 테스트 보고서
고객 프로젝트 요구 사항에 따라 기술 문서 및 검사 기록을 제공할 수 있습니다.
AC 라인 리액터는 운송 중 습기, 진동 및 기계적 충격으로부터 보호해야 합니다.
Dufew Electric은 다음을 제공합니다.
- 수출규격 포장
- 수분 보호
- 내부고정 강화
- 제품 식별 라벨
배송 전에 엔지니어는 다음을 확인합니다.
- 제품사양
- Weight and dimensions
- 설치 요구 사항
- 배송 요건
응용 시스템과의 호환성을 보장하려면 VFD 전력 정격, 입력 전압, 정격 전류 및 필요한 전압 강하에 따라 적절한 리액터를 선택하십시오.
설치 전, 노심 상태, 권선 외관, 단자 연결 등 제품 상태를 주의 깊게 확인하여 리액터가 작동 가능한 상태인지 확인하십시오.
표준 연결 방법은 다음과 같습니다.
전원 공급 장치 → AC 라인 리액터 → VFD 입력
원자로는 열 방출 및 향후 유지 관리를 위해 충분한 공간을 확보하고 통풍이 잘되는 곳에 설치해야 합니다.
전기 연결 시 안전하고 안정적인 작동을 유지하려면 올바른 배선, 안전한 단자 연결 및 적절한 접지를 확인하십시오.
설치 후 작동 소음 확인, 온도 상승 모니터링, 전체 시스템 성능 확인을 통해 작동 테스트를 수행합니다.
AC 라인 리액터는 가변 주파수 드라이브(VFD)의 입력측에 설치되어 고조파 왜곡을 줄이고 전류 서지를 제한하며 전력 품질을 향상시키고 인버터 구성 요소를 전기적 스트레스로부터 보호합니다.
모든 VFD 애플리케이션에 입력 리액터가 필요한 것은 아닙니다. 고조파 문제, 불안정한 전원 공급, 빈번한 전류 변동, 다중 인버터 작동 또는 민감한 전기 장비가 있는 시스템에 권장됩니다.
적절한 전압 강하는 시스템 전력 품질 요구 사항, 고조파 조건, 입력 특성 및 작동 환경에 따라 달라집니다. Dufew Electric은 애플리케이션 매개변수를 평가하고 적합한 구성을 권장합니다.
예. VFD 입력 측의 전류 영향과 전기적 스트레스를 줄임으로써 시스템 안정성을 향상시키고 인버터 구성 요소의 서비스 수명을 연장하는 데 도움이 됩니다.
예. Dufew Electric은 전압, 전류, 주파수, 설치 구조, 권선 재료 및 기타 프로젝트 요구 사항에 따라 맞춤형 솔루션을 제공합니다.
고객은 다음을 제공해야 합니다.
- VFD 전력 등급
- 입력전압
- 정격전류
- 필요한 전압 강하
- 설치환경
- 작동 조건
Dufew Electric은 향상된 VFD 보호, 고조파 제어 및 전력 품질 관리가 필요한 산업 고객을 위한 맞춤형 AC 라인 리액터 솔루션을 제공합니다.
전문 제조 역량, 엔지니어링 지원 및 완벽한 테스트 절차를 통해 Dufew Electric은 고객이 산업용 드라이브 시스템을 위한 안정적인 솔루션을 개발할 수 있도록 지원합니다.
VFD 매개변수와 애플리케이션 요구 사항을 Dufew Electric에 보내면 당사 엔지니어가 귀하의 작동 조건에 따라 적합한 구성을 추천해 드립니다.
