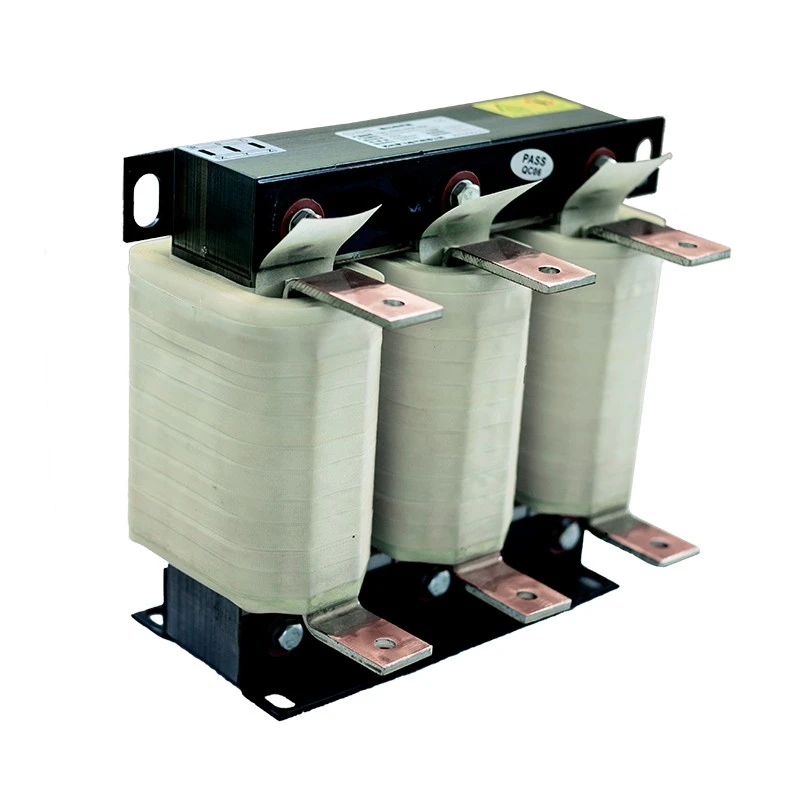

입력 라인 리액터

Dufew 전기 입력 라인 리액터는 전원 공급 장치와 가변 주파수 드라이브(VFD) 입력 단자 사이에 설치하도록 설계된 전문 AC 전원 보호 구성 요소입니다. 고조파 왜곡을 줄이고, 전압 서지를 억제하고, 전력 품질을 안정화하고, 불안정한 그리드 조건으로부터 인버터 구성 요소를 보호하는 데 도움이 됩니다. 220VAC~1140VAC의 정격 전압과 5A~3800A의 전류 범위를 갖춘 Dufew는 산업 자동화, 모터 구동 시스템, 재생 에너지 장비 및 중부하 전기 응용 분야를 위한 맞춤형 리액터 솔루션을 제공합니다.

문의 보내기

제품 설명

산업용 가변 주파수 드라이브(VFD)는 정류기 회로에서 생성되는 전압 변동, 전기 서지, 고조파 간섭을 포함한 전력 품질 문제에 매우 민감합니다. 여러 드라이브가 동일한 전원 시스템에서 작동하는 경우 과도한 고조파 전류 및 일시적 교란으로 인해 인버터 오류, DC 버스 커패시터 손상, 비정상적인 경보 또는 예기치 않은 시스템 종료가 발생할 수 있습니다.

Dufew 전기 입력 라인 리액터 솔루션은 AC 전원과 VFD 입력 측 사이에 직렬로 설치됩니다. 전원 회로에 제어된 임피던스를 추가함으로써 리액터는 고조파 전류를 제한하고 시동 돌입 전류를 줄이며 전압 안정성을 향상시키고 인버터 구성 요소의 수명을 연장합니다.

원자로는 저손실 냉간 압연 실리콘강 코어, 고온 절연 재료 및 최적화된 권선 구조를 사용하여 지속적인 산업 조건에서 안정적인 작동을 보장합니다. 고전류 애플리케이션의 경우 호일 권선 기술을 사용하여 컴팩트한 디자인, 향상된 방열 및 안정적인 전기 성능을 달성할 수 있습니다.

입력 라인 리액터를 사용하는 이유는 무엇입니까?

VFD 오류의 대부분은 인버터 결함보다는 전력 품질 저하로 인해 발생합니다. 입력 라인 리액터를 설치하면 전기적 교란으로부터 드라이브 시스템을 보호하고 전반적인 장비 신뢰성이 향상됩니다.

해결된 일반적인 문제는 다음과 같습니다.

- VFD 시동 중 높은 입력 전류 서지

- 다이오드 정류로 인한 고조파 오염

- 3상 전압 불균형

- 빈번한 인버터 과전압 경보

- DC 버스 커패시터 및 정류기 브리지 손상

- 여러 VFD 시스템 간의 간섭

주요 장점

1. 효과적인 고조파 전류 감소

Dufew 입력 라인 리액터는 VFD 정류기 회로에서 생성된 고조파 전류를 줄이고 산업용 전력 네트워크로의 고조파 피드백을 최소화하는 데 도움이 됩니다.

이는 파형 왜곡을 줄이고, 여러 VFD 시스템의 호환성을 향상시키며, 역률 보정 커패시터 및 민감한 제어 장비에 대한 더 나은 보호 기능을 제공하여 전력 품질을 향상시킵니다.

2. 향상된 전압 안정성 및 서지 보호

VFD 시작, 가속 또는 갑작스러운 부하 변경 중에 전기 서지 및 전류 변동이 시스템 안정성에 영향을 미칠 수 있습니다.

리액터는 시동 돌입 전류를 줄이고, 과도 충격 전류를 제한하며, 인버터 정류기 구성 요소를 보호하고, DC 버스 과전압 위험을 줄여 시스템 신뢰성을 향상시킵니다.

3. 산업 등급 단열 및 단열 설계

Dufew 원자로는 저손실 냉간 압연 실리콘 강철 코어, 클래스 F 절연 재료, 진공 함침 공정 및 고온 경화 기술을 포함하여 신뢰할 수 있는 재료와 전문적인 생산 공정으로 제조됩니다.

다양한 애플리케이션 요구 사항을 충족하기 위해 구리 또는 알루미늄 권선 옵션을 사용할 수 있습니다. 최적화된 자석 구조는 장기간 작동 시 진동, 소음 및 온도 상승을 줄이는 데 도움이 됩니다.

4. 유연한 맞춤형 솔루션

전문 산업용 전력 부품 제조업체인 Dufew는 다양한 응용 요구 사항 및 작동 조건을 기반으로 맞춤형 원자로 솔루션을 제공합니다.

사용자 정의 옵션에는 다음이 포함됩니다.

- 정격전압 및 정격전류

- 전압 강하 및 VFD 전력 정격

- 설치 치수 및 동작 환경

- 권선재료

사용 가능한 구조는 다음과 같습니다.

- IP00 개방형 구조

- IP20 보호 인클로저

- 수직 또는 수평 설치

- 구리 권선 또는 알루미늄 권선

일반적인 응용 분야

Dufew 입력 라인 리액터 솔루션은 향상된 전력 품질, 인버터 보호 및 안정적인 전기 성능이 필요한 산업 응용 분야에 널리 사용됩니다.

일반적인 응용 분야는 다음과 같습니다.

- 가변 주파수 드라이브(VFD) 시스템 및 산업용 모터 제어 캐비닛

- 서보 드라이브 시스템, 엘리베이터 및 리프팅 장비

- 까다로운 부하 조건에서 작동하는 크레인 및 항만 기계

- 안정적인 연속 운전이 필요한 압연기, 펌프, 팬

- 사출성형기 및 산업자동화 장비

- 높은 전력 품질 요구 사항을 갖춘 재생 에너지 변환 시스템

권장 설치 조건

입력 라인 리액터는 다음과 같은 애플리케이션에 권장됩니다.

신청조건	추천
여러 VFD가 하나의 전원 공급 장치를 공유함	추천
전원 공급 용량 ≥600kVA	추천
대용량 변압기 근처에 설치된 VFD	추천
3상 전압 불균형 1.8% 초과	추천
고조파 간섭이 있는 전력 시스템	추천
자주 전환되는 역률 보정 커패시터	추천

모델 설명

Dufew 모델 번호는 전압 레벨, 위상 유형, 리액터 유형, 전압 강하, 정격 전류, 코어 구조, 설치 방법 및 권선 재료에 대한 정보를 제공합니다.

암호	설명
칼	AC 리액터 시리즈
4	전압 레벨(2=220V, 4=380V, 6=690V)
3	위상 번호(3=3상, 1=단상)
1	반응기 유형(1=입력 반응기, 2=출력 반응기)
2	전압 강하(2=2%, 1=1%)
0250	정격전류(0250=250A, 2500=2500A)
EI	코어 구조(EI=3상 코어, UI=단상 코어)
S	설치형태 (S=수직, W=수평)
A	권선 재료(A=알루미늄, C=구리)

예: CAL-4312-0250-EISA

2% 전압 강하, 250A 정격 전류, EI 코어 구조, 수직 설치 및 알루미늄 권선을 갖춘 380V 3상 입력 라인 리액터입니다.

기술 사양

매개변수	사양
정격전압	220VAC / 380VAC / 690VAC / 1140VAC
빈도	50Hz / 60Hz / 맞춤형 주파수 가능
정격전류	5A - 3800A
전압 강하	0.5% / 1% / 2% / 4%
과부하 용량	60초 동안 정격 전류의 1.5배, 간격 1시간
유전 강도	3000VAC / 50Hz / 5mA / 1분
절연저항	≥100MΩ(1000VDC)
보호 등급	IP00 / IP20
절연 등급	F급(155℃)
온도 등급	T40
화염 등급	UL94V-2
소음 수준	≤65dB(1미터에서 테스트)
서비스 수명	≥15년
표준	IEC289:1987, GB10229-88, JB9644-1999
