우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

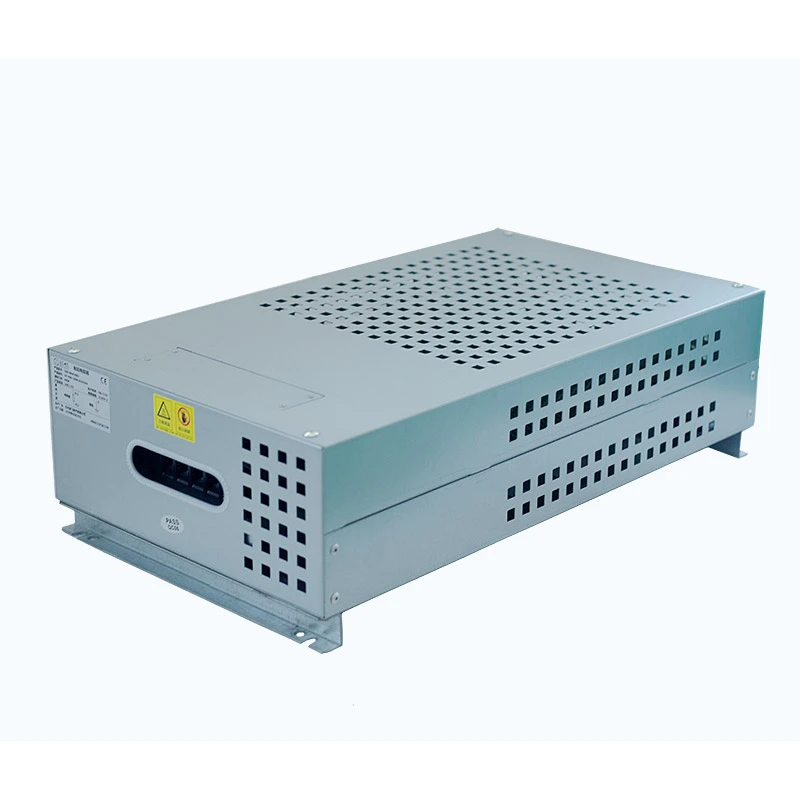

DUFEW 골판지 저항기 박스는 직렬 및 병렬 연결 방법을 통해 여러 골판지 저항기 요소를 통합하고 전문 인클로저 내부에 고정하는 고전력 저항기 어셈블리입니다. 개별 저항기의 전력 제한을 극복하고 고전력 전기 시스템에 안정적인 에너지 흡수 성능을 제공하기 위해 특별히 개발되었습니다.
저항기 박스는 30KW의 최대 정격 전력, 0.01Ω~1KΩ의 저항 값, ±3%, ±5% 및 ±10%의 저항 정확도 옵션을 지원합니다. 내부 구조에는 고전류 단자대와 온도 보호 스위치가 포함되어 있으며, 인클로저 보호 등급은 다양한 애플리케이션 요구 사항에 따라 맞춤 설정할 수 있습니다.
중국의 숙련된 제조업체이자 공급업체인 DUFEW는 제동 시스템, 가변 주파수 드라이브, 산업 자동화 장비, 엘리베이터, 크레인, 압연기 및 효율적인 에너지 소산이 필요한 기타 응용 분야를 위한 맞춤형 솔루션을 제공합니다.
파형 저항기 박스의 내부 구조는 직렬 및 병렬 회로를 통해 배열된 여러 파형 저항기 요소로 구성되며 특별히 설계된 인클로저 내부에 단단히 장착됩니다. 이러한 모듈형 구성은 전력 용량을 향상시키는 동시에 안정적인 전기 성능과 편리한 유지 관리를 유지합니다.
인클로저는 알루미늄-아연 도금 강판으로 제작되어 내식성, 기계적 강도, 방열 성능이 뛰어납니다. 통합 환기 구조는 지속적인 작동 중에 공기 흐름을 최적화하고 안정적인 온도를 유지하는 데 도움이 됩니다.
외부 전기 연결을 단순화하기 위해 저항기 박스 내부에 고전류 터미널 블록이 설치되어 있습니다. 내장된 온도 보호 스위치는 내부 온도가 미리 설정된 안전 한계를 초과하면 자동으로 회로를 차단하여 과열 손상을 방지합니다.
고객 요구 사항에 따라 DUFEW는 옵션 냉각 팬, 독립적인 저항기 그룹 제어 및 맞춤형 보호 수준을 제공할 수 있습니다. 이 제품은 GB-5792 표준에 따라 설계되었으며 까다로운 산업 환경에 적합합니다.
예: CRB 10KW 13.6RJ
| 암호 | 설명 |
|---|---|
| CRB | 골판지 저항기 박스 / 제동 저항기 박스 |
| 10KW | 정격 출력 |
| 13.6R | 정격 저항 |
| J | 저항 허용오차(K=10%, J=5%, H=3%) |
| 매개변수 | 사양 |
|---|---|
| 전력 범위 | 1KW-30KW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω---1KΩ |
| 저항 공차 | ±3/±5/±10 |
| 보호 등급 | IP20/IP23 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL 94V-2 |
| 표준 준수 | GB-5792 |
DUFEW는 다양한 산업 작동 조건을 기반으로 맞춤형 골판지 저항기 박스 솔루션을 제공합니다. 고객은 시스템 요구 사항에 따라 적절한 전력 등급, 저항 값, 냉각 방법, 보호 수준 및 내부 회로 구성을 선택할 수 있습니다.
모듈식 설계를 통해 여러 저항기 장치를 서로 다른 전력 수준으로 결합할 수 있으므로 이 제품은 높은 제동 에너지, 잦은 가속 및 감속, 지속적인 듀티 작동이 필요한 애플리케이션에 적합합니다.
사용자 정의 옵션에는 다음이 포함됩니다.
- 맞춤형 정격전력
- 맞춤형 저항값
- 다중 그룹 저항 회로 설계
- 냉각팬 추가 설치
- 맞춤형 인클로저 구조
- 고객 도면에 따른 OEM 생산
주름형 저항기 박스는 모터 감속 중에 생성된 회생 에너지를 흡수하고 DC 버스 과전압 오류를 방지하는 데 도움이 됩니다.
크레인, 호이스트 장비, 자재 취급 시스템에서 빈번한 제동 작업을 위해 설계되었습니다.
연속 부하 조건에서 작동하는 고출력 모터에 안정적인 제동 성능을 제공합니다.
빈번한 가감속 및 에너지 소비 제어가 필요한 엘리베이터 시스템에 적합합니다.
전기 테스트 및 에너지 소산 애플리케이션을 위한 안정적인 고전력 부하 구성 요소로 사용됩니다.
DUFEW 골판지 저항기 박스는 모듈식 내부 저항기 구조를 채택합니다. 다수의 저항소자를 독립된 그룹으로 나누어 별도의 회로로 연결함으로써 유지보수가 용이하고 교체비용이 절감됩니다.
단일 저항기 그룹에 오류가 발생하면 기술자는 전체 저항기 박스를 교체하는 대신 손상된 모듈만 교체하면 됩니다. 이 설계는 장비 가용성을 크게 향상시키고 장기 유지 관리 비용을 줄여줍니다.
내부 저항 요소는 별도의 회로로 구분됩니다. 다른 저항 그룹의 작동에 영향을 주지 않고 하나의 손상된 섹션을 독립적으로 교체할 수 있습니다.
전면에 장착된 고전류 단자대는 중앙 집중적이고 체계적인 배선을 제공합니다. 대형 전원 케이블을 설치, 점검, 유지보수 시 쉽게 연결하고 분리할 수 있습니다.
표준 온도 보호 스위치는 비정상적인 온도 조건이 발생하면 자동으로 회로를 차단하여 무인 작동 중 과열로 인한 저항기 손상을 방지합니다.
DUFEW 골판지 저항기 박스는 빈번한 제동, 높은 에너지 흡수 및 장기간 연속 작동이 필요한 중부하 장비용으로 특별히 설계되었습니다.
이는 제동 저항기가 반복적인 에너지 방전 사이클을 견뎌야 하는 압연기, 항만 크레인, 대형 엘리베이터와 같은 산업 응용 분야에 적합합니다.
압연기, 항만 기계, 중량물 엘리베이터 등 에너지 피드백 조건이 빈번한 장비에 적합합니다. 주기적 서비스 수명은 지정된 작동 조건에서 9000시간을 초과할 수 있습니다.
고전력 애플리케이션이나 고온 환경의 경우 냉각 팬을 설치하여 방열 효율을 높이고 안정적인 작동을 유지할 수 있습니다.
균일한 인클로저 치수를 통해 여러 저항기 박스를 병렬로 설치할 수 있으므로 대규모 테스트 시스템과 전체 전기 제어 장비를 위한 깔끔한 레이아웃 솔루션을 제공합니다.
저항기 요소는 주름진 구조로 형성된 콘스탄탄 또는 니켈-크롬 합금 스트립으로 제조됩니다. 이 설계는 기생 인덕턴스를 줄이고 응답 성능을 향상시켜 고주파 펄스 제동 및 까다로운 산업용 애플리케이션에 적합합니다.
주름진 스트립의 표면적이 증가하여 방열 효율이 향상되었으며, 작동 중 안정적인 저항 성능을 위해 300ppm/℃ 이하의 온도 계수를 유지합니다.
주요 장점으로는 낮은 인덕턴스 특성, 뛰어난 열 안정성, 효율적인 열 방출, 빈번한 펄스 부하 조건에서 안정적인 성능 등이 있습니다.
인클로저는 알루미늄-아연 코팅 강판으로 제작되어 산업 환경에 강력한 내식성과 산화 방지 기능을 제공합니다. 정밀한 굽힘, 용접 공정 및 최적화된 환기 채널은 구조적 강도와 공기 흐름 효율성을 모두 향상시킵니다.
주요 장점으로는 내식성, 기계적 내구성, 향상된 열 관리, 까다로운 작업 조건에 대한 적응성 등이 있습니다.
고온 세라믹 또는 운모 지지대는 주름형 저항기 요소를 고정하는 동시에 가열 구성 요소와 인클로저 사이에 전기 절연을 제공하는 데 사용됩니다. 절연 구조는 최대 350℃의 열 조건에서도 안정적인 성능을 유지합니다.
주요 장점으로는 고온 저항, 안정적인 전기 절연, 향상된 안전성, 지속적인 열 스트레스 하에서 긴 서비스 수명 등이 있습니다.
저항기 박스는 고전력 애플리케이션에서 안정적인 연결을 위해 설계된 고전류 구리 버스바 단자 구조를 채택합니다. 다중 회로 배선 설계는 케이블 연결을 정리하고 열 발생을 줄이며 전기적 안정성을 향상시키는 데 도움이 됩니다.
주요 장점으로는 높은 전류 전달 능력, 편리한 설치, 안정적인 전기 연결, 대규모 전력 시스템에 대한 적합성 등이 있습니다.
옵션 구성에는 온도 보호 스위치와 축 냉각 팬이 포함됩니다. 온도 스위치는 비정상적인 온도 조건이 발생할 때 회로를 차단하여 추가적인 안전을 제공하는 동시에 강제 공기 냉각은 온도 상승을 줄이고 밀폐된 설치에서 지속적인 작동 능력을 향상시킵니다.
| 전기적 성능 | 테스트 조건 | 성능 |
|---|---|---|
| 유전 강도 | 2500VAC/50Hz/60S | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | 절연 저항 ≥100MΩ |
| 단시간 과부하 | 5S 정격 출력의 10배 | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 순환운전(방전 10S, 간격 90S) | More than 9000h |
| 정상 상태의 습열 | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0.05Ω) |
| 급격한 온도 변화 | -55℃, 55℃, 155℃ 각 15분, 5사이클 | △R≤±(2%R+0.05Ω) |
| 내열성 | 350℃/2시간 | 눈에 띄는 변색이나 손상 없음 |
| 온도 계수 | 정격부하저항과 정저항의 비교 | 300ppm/℃ 이하 |
| 난연성 | 5분 동안 정격 출력의 10배 | 붉은 빛이 나지만 불꽃은 없음 |
| 기계적 성능 | 테스트 조건 | 성능 |
|---|---|---|
| 터미널 강도 | 45N/30S | 느슨해지거나 눈에 보이는 손상 없음 |
| 진동 저항 | 5~200Hz, 1g, 98m/S² | 눈에 보이는 구조적 손상 없음 |
| 납땜 내열성 | 3S용 리드 단자를 350±5℃ 납땜에 담그었습니다. | △R≤±(1%R+0.05Ω) 눈에 띄는 외부 손상이 없고 명확한 표시가 있습니다. |
| 납땜성 | 5S용 235±5℃ 납땜 단자 침지 | 단자 표면의 납땜 적용 범위 ≥95% |
시스템 안정성, 안전성 및 유지 관리 효율성을 향상하려면 적합한 제동 저항기 솔루션을 선택하는 것이 중요합니다. 개별 알루미늄 하우징 저항기, 관형 저항기 또는 독립형 저항기 요소와 비교하여 DUFEW는 산업용 전력 애플리케이션을 위한 향상된 보호, 열 관리 및 보다 쉬운 설치를 갖춘 보다 통합된 설계를 제공합니다.
| 비교차원 | 골판지 저항기 상자 | 기존의 단일 알루미늄 하우징/관형/독립 저항기 |
|---|---|---|
| 전력 처리 기능 | 여러 개의 주름형 저항기 요소를 직렬 및 병렬 회로를 통해 결합할 수 있으므로 단일 인클로저가 최대 30KW의 전력 용량을 달성하는 동시에 통합 보호 및 연결 관리를 제공할 수 있습니다. | 개별 저항기는 일반적으로 전력 용량이 제한되어 있습니다. 여러 장치에는 추가 조합, 배선 및 보호 구조가 필요하므로 설치가 더욱 복잡해집니다. |
| 고주파 성능 | 주름진 합금 스트립 구조는 낮은 인덕턴스 특성을 제공하여 고주파 제동 작동 중 전압 스파이크, 전자기 간섭 및 불안정성을 줄이는 데 도움이 됩니다. | 기존의 저항기 구조는 더 높은 기생 인덕턴스를 생성할 수 있으며, 이는 빠른 스위칭 또는 펄스 제동 조건이 있는 애플리케이션의 성능에 영향을 미칠 수 있습니다. |
| 보호 및 안전 | 통합 금속 인클로저는 내부 발열체를 먼지, 습기 및 우발적인 접촉으로부터 보호합니다. 보호 등급은 적용 요구 사항에 따라 맞춤화될 수 있습니다. | 노출된 저항기 요소는 제한된 환경 보호 기능을 제공하며 추가적인 안전 덮개 또는 보호 구성 요소가 필요할 수 있습니다. |
| 열 관리 | 내부 공기 흐름 구조와 최적화된 저항기 배열은 열 분포를 개선하고 연속 작동 중에 국부적인 온도 축적을 줄입니다. | 함께 설치된 여러 개의 독립적인 저항기는 효과적인 공기 흐름 구성이 부족하여 가열이 고르지 않고 노화가 가속화될 위험이 증가할 수 있습니다. |
| 유지보수 편의성 | 모듈식 내부 구조로 점검 및 교체가 용이합니다. 통합 터미널과 온도 보호 구성 요소는 유지 관리 절차를 단순화합니다. | 별도의 저항기를 설치하려면 일반적으로 중앙 집중식 보호 및 모니터링 없이 더 복잡한 배선 및 구성 요소 교체 프로세스가 필요합니다. |
A: 이 솔루션은 단일 저항기가 제공할 수 있는 것보다 더 높은 전력 용량, 통합 인클로저 보호 또는 더 편리한 유지 관리가 필요한 애플리케이션에 적합합니다. 이는 일반적으로 가변 주파수 드라이브 시스템, 크레인, 엘리베이터, 압연기 및 빈번한 제동 요구 사항이 있는 기타 산업 장비에 적용됩니다.
A: 내장된 온도 보호 스위치는 작동 온도를 지속적으로 모니터링합니다. 온도가 미리 설정된 안전 한계를 초과하면 보호 장치는 과열 위험을 줄이고 저항기 시스템을 보호하기 위해 회로를 분리합니다.
답: 그렇습니다. 높은 출력, 잦은 제동 주기 또는 제한된 환기 조건과 관련된 응용 분야의 경우 옵션인 냉각 팬 시스템을 설치하여 열 방출을 개선하고 안정적인 작동을 유지할 수 있습니다.
답: 그렇습니다. 내부 저항기 요소는 애플리케이션 요구 사항에 따라 여러 개의 독립적인 그룹으로 구성될 수 있습니다. 이를 통해 유연한 로드 조정, 보다 쉬운 오류 격리 및 향상된 시스템 안정성이 가능합니다.
A: 표준 구성은 1KW~30KW의 정격 전력을 지원합니다. 다양한 전력 수준이 필요한 애플리케이션의 경우 DUFEW는 작동 조건 및 기술 사양을 기반으로 맞춤형 솔루션을 개발할 수 있습니다.
A: 저항 값은 시스템 요구 사항에 따라 맞춤 설정할 수 있습니다. 표준 옵션에는 전기 애플리케이션에 따라 ±3%, ±5%, ±10%의 다양한 저항 범위와 허용 오차가 포함됩니다.
A: 가변 주파수 드라이브, 크레인, 항만 기계, 엘리베이터, 압연기, 자동화 장비 및 전기 테스트 시스템을 포함한 산업용 드라이브 및 에너지 제어 애플리케이션에 널리 사용됩니다. 반복적인 제동, 에너지 소산 및 안정적인 열 성능이 필요한 애플리케이션에 특히 적합합니다.
답: 그렇습니다. DUFEW는 전력 정격, 저항값, 인클로저 구조, 보호 수준, 냉각 방식, 내부 회로 구성 등 고객 요구 사항에 따라 맞춤형 설계를 지원합니다. 고객은 애플리케이션 세부 정보나 기술 도면을 제공할 수 있으며 DUFEW 엔지니어는 실제 작동 조건을 기반으로 적합한 솔루션을 개발합니다.
