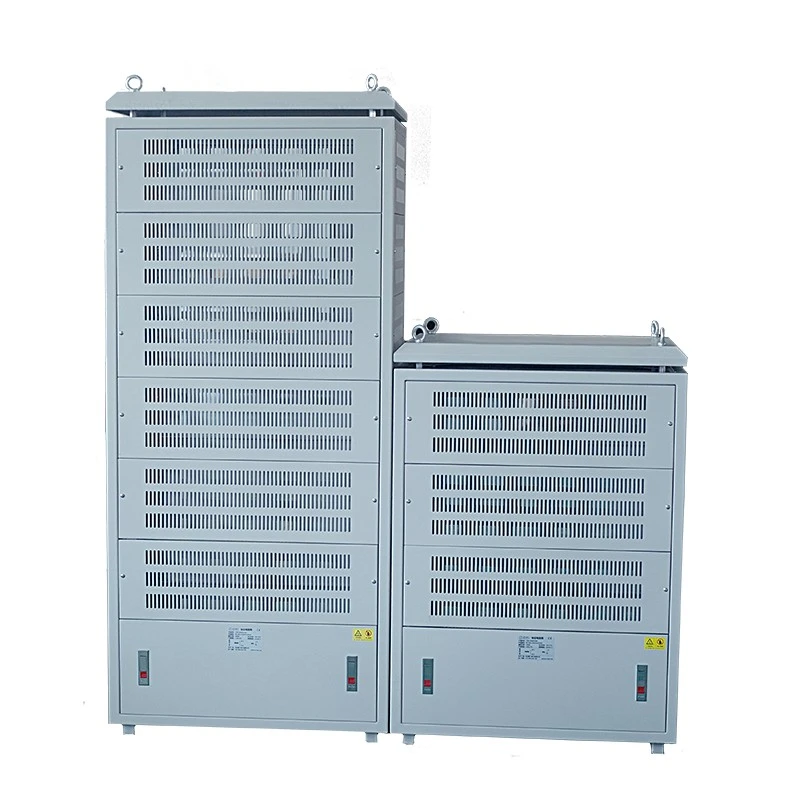

Dufew 전기 골판지 저항기 캐비닛은 안정적이고 효율적인 전기 에너지 소산이 필요한 응용 분야를 위해 설계된 바닥 장착형 고전력 저항기 어셈블리입니다.
기존 저항기 박스와 달리 캐비닛은 여러 개의 주름형 저항기 장치가 스테인레스 스틸 전도성 바와 구리 버스바를 통해 연결되는 모듈식 다층 구조를 채택합니다. 이 설계는 전력 확장 기능, 열 분배, 유지 관리 효율성 및 작동 신뢰성을 향상시킵니다.
저항기 캐비닛은 다음을 지원합니다.
- 정격 출력: 20KW-500KW
- 작동 전압: ≤3000V
- 저항 범위 : 0.01Ω-1KΩ
- 맞춤형 저항값 및 캐비닛 구성
- 자연 냉각 또는 강제 공냉 옵션
주름형 저항기 캐비닛은 까다로운 작업 조건에서 고용량 에너지 흡수 및 안정적인 작동이 필요한 산업용 제동 시스템용으로 설계되었습니다. 20KW~500KW의 정격 전력을 갖춘 이 제품은 중압 및 고전압 인버터 시스템, 잦은 제동 주기, 고에너지 방전 애플리케이션에 적합합니다.
강화된 구리 버스바 연결은 전류 운반 능력을 향상시키는 동시에 작동 중 전기 손실을 줄여 크레인 리프팅 시스템, 항만 처리 장비, 광산 기계, 철강 생산 라인 및 대형 모터 구동 시스템과 같은 고강도 환경에서 안정적인 성능을 유지하는 데 도움이 됩니다.
Dufew Electric은 모듈식 다층 구조를 채택하여 시스템 신뢰성을 향상시키고 유지 관리를 단순화합니다. 각 저항기 레이어는 독립적인 전기 연결, 전용 공기 흐름 채널 및 개별 오류 격리 기능으로 설계되어 기술자가 전체 시스템에 영향을 주지 않고 특정 섹션을 검사하거나 교체할 수 있습니다.
또한 모듈식 설계는 유연한 용량 확장 옵션을 제공하므로 다양한 전력 요구 사항, 제동 주기 및 향후 시스템 업그레이드에 따라 저항기 구성을 조정할 수 있습니다. 기존 저항기 박스와 비교하여 이 구조는 유지 관리 중단 시간을 줄이고 장비 가용성을 향상시키는 데 도움이 됩니다.
주름형 저항기 요소는 최적화된 권선 구조를 채택하여 기생 인덕턴스를 줄이고 고속 제동 작동 중 동적 응답을 향상시킵니다. 이 설계는 전자기 간섭을 최소화하고 전압 스파이크 영향을 줄이며 인버터 기반 드라이브 시스템에 보다 균형 잡힌 전류 분배를 제공하는 데 도움이 됩니다.
전기적 안정성이 향상된 저인덕턴스 구조는 빠른 에너지 흡수와 안정적인 보호가 필요한 가변 주파수 드라이브, 회생 제동 시스템 및 고전력 모터 제어 애플리케이션에 적합합니다.
고전력 저항기 시스템은 에너지 방전 중에 상당한 열을 발생시키므로 지속적인 작동에 필수적인 효과적인 열 관리가 가능합니다. Dufew Electric은 캐비닛 공기 흐름 채널과 열 방출 구조를 최적화하여 장기간 제동 주기 동안 안정적인 온도 성능을 유지합니다.
냉각 시스템은 자연 환기, 산업용 팬을 사용한 강제 공랭 또는 듀티 사이클 및 설치 조건에 따라 맞춤형 냉각 솔루션으로 구성할 수 있습니다. 대형 환기 채널, 균일한 열 분배 및 선택적인 먼지 보호 구조는 국지적 과열 위험을 줄이고 장기적인 작동 신뢰성을 향상시키는 데 도움이 됩니다.
골판지 저항기 캐비닛은 주로 다음으로 구성됩니다.
| 요소 | 기능 |
|---|---|
| 골판지 권선 저항기 | 전기에너지를 열에너지로 변환 |
| 스테인레스 스틸 전도성 바 | 기계적 지지 및 전기적 연결 제공 |
| 구리 버스바 | 고전류 전송 보장 |
| 캐비닛 인클로저 | 보호 및 설치구조 제공 |
| 냉각 시스템 | 작동 중 발생하는 열을 제거합니다. |
| 온도 보호 장치 | 과열로 인한 손상을 방지합니다 |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 골판지 저항기 캐비닛 |
| 정격 출력 | 20KW-500KW |
| 작동 전압 | ≤3000V |
| 저항 범위 | 0.01Ω-1KΩ |
| 저항 정확도 | ±3%, ±5%, ±10% |
| 보호 등급 | IP20 / IP23 선택 사항 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL 94V-2 |
| 기준 | GB-5792 |
| 냉각방식 | 자연냉각 / 강제공냉 |
예: CRC 100KW 2.7RJ
| 암호 | 설명 |
|---|---|
| CRC | 골판지 저항기 캐비닛 |
| 100KW | 정격 출력 |
| 2.7R | 정격 저항 |
| J | 저항 허용오차(K=±10%, J=±5%, H=±3%) |
| 성능 항목 | 테스트 조건 | 요구 사항 |
|---|---|---|
| 유전 강도 | 2500VAC / 50Hz / 60S | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 정격전력의 10배 / 5S | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 10S 방전, 90S 간격 주기 | >9000시간 |
| 습열 테스트 | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0.05Ω) |
| 온도주기 | -55℃ / 55℃ /155℃ | 비정상적인 손상 없음 |
| 성능 항목 | 테스트 조건 | 요구 사항 |
|---|---|---|
| 터미널 강도 | 45N / 30S | 헐거움이나 손상이 없을 것 |
| 진동 저항 | 5~200Hz, 1g | 구조적 손상 없음 |
| 납땜 내열성 | 350±5℃ / 3S | 비정상적인 변화 없음 |
| 납땜성 | 235±5℃ / 5S | 적용 범위 >95% |
적합한 제동 저항기 솔루션을 선택하려면 전기 매개변수, 제동 조건 및 설치 요구 사항을 종합적으로 평가해야 합니다. Dufew Electric은 실제 애플리케이션 환경을 분석하여 시스템 성능 요구 사항에 맞는 적절한 저항기 구성을 추천합니다.
저항 구성은 모터 전력 정격, 인버터 모델, DC 버스 전압 및 정격 전류를 포함한 주요 드라이브 시스템 매개변수에 따라 선택해야 합니다. 이러한 요소는 필요한 에너지 흡수 능력과 제동 시스템과의 전기적 호환성을 결정합니다.
다양한 적용 분야는 다양한 제동 에너지 수준을 생성합니다. 중요한 고려 사항에는 제동 빈도, 제동 지속 시간, 감속 중 생성된 에너지 및 듀티 사이클 요구 사항이 포함됩니다. 가속 및 감속이 빈번한 애플리케이션에는 일반적으로 더 높은 열 용량과 더 안정적인 냉각 성능이 필요합니다.
저항 값은 시스템 보호 기능에 영향을 주지 않고 효과적인 에너지 소산을 보장하기 위해 인버터 사양, 필요한 제동 토크 및 최대 허용 전류와 일치해야 합니다.
설치 조건은 캐비닛 구조와 냉각 설계에 직접적인 영향을 미칩니다. 선택 시 실내 또는 실외 설치, 주변 온도, 환기 조건, 보호 요구 사항 등의 요소를 고려해야 합니다.
이러한 애플리케이션 매개변수를 기반으로 Dufew Electric은 고객이 다양한 산업용 제동 시스템에 적합한 저항기 구성을 선택할 수 있도록 맞춤형 엔지니어링 지원을 제공합니다.
Dufew 전기 골판지 저항기 캐비닛은 안정적인 에너지 흡수와 안정적인 제동 성능이 필요한 산업 응용 분야용으로 설계되었습니다. 이는 중압 및 고전압 인버터 시스템, 크레인 및 호이스팅 장비, 엘리베이터, 압연 공장, 광산 기계, 항만 처리 시스템, 벨트 컨베이어, 모터 테스트 플랫폼 및 기타 산업 에너지 관리 애플리케이션에 일반적으로 사용됩니다.
| 비교 | 골판지 저항기 캐비닛 | 기존 저항기 박스 |
|---|---|---|
| 전력 용량 | 최대 500KW | 일반적으로 낮은 전력 범위 |
| Voltage Capability | 최대 3000V | 주로 저전압 애플리케이션 |
| 구조 | 모듈식 다층 디자인 | 단일 통합 구조 |
| 유지 | 개별 모듈 교체 | 전체 장치 유지 관리 |
| 냉각 | 최적화된 공기 흐름 설계 | 제한된 열 방출 |
| 애플리케이션 | 중공업 시스템 | 중소장비 |
전문 전력전자 제조능력
Dufew Electric은 산업용 전력 저항기, 제동 시스템, 리액터, 변압기 및 전력 제어 솔루션을 전문으로 합니다.
전문적인 제조 공정과 전기 테스트 기능을 갖춘 Dufew Electric은 전 세계 산업 고객에게 안정적인 저항기 캐비닛 솔루션을 제공합니다.
Dufew Electric은 골판지 저항기 캐비닛 제품에 대한 전문적인 포장 및 운송 솔루션을 제공합니다.
각 캐비닛은 수출 규격의 목재 케이스, 강화된 고정 구조, 습기 방지 소재로 안전하게 포장되어 장거리 운송 시에도 안전한 배송을 보장합니다.
사용 가능한 배송 방법은 다음과 같습니다.
- 해상운송: 대량의 국제 주문 및 중공업 장비에 적합합니다.
- 육로운송 : 국내배송 및 공장에서 현장까지 운송이 가능합니다.
- 철도 운송: 국경 간 산업 장비 운송에 적합합니다.
- 항공 화물: 긴급한 소형 주문 또는 교체 주문에 사용할 수 있습니다.
배송 전에 각 골판지 저항기 캐비닛은 국제 운송 요구 사항에 따라 검사, 안전하게 포장 및 준비됩니다.
Dufew Electric은 산업용 저항기, 제동 시스템, 리액터, 변압기 및 전력 제어 솔루션에 중점을 두고 있습니다.
저항 값, 정격 전력, 캐비닛 구조 및 설치 요구 사항은 프로젝트 요구 사항에 따라 맞춤 설정할 수 있습니다.
엄격한 재료 선택, 제조 제어 및 테스트 절차를 통해 열악한 산업 환경에서도 안정적인 작동을 보장합니다.
Dufew Electric은 전문 기술 서비스 및 배송 지원을 통해 전 세계 OEM 고객, 유통업체 및 산업 사용자를 지원합니다.
Dufew Electric은 재료 검사, 전기 테스트, 최종 제품 검사를 포함하여 제조 공정 전반에 걸쳐 엄격한 품질 관리 절차를 따릅니다.
당사의 골판지 저항기 캐비닛 제품은 다음을 통해 지원됩니다.
- ISO 9001 품질 경영 시스템 인증
- CE 인증
- 제품 테스트 보고서
- 전기적 성능 시험 기록
이러한 인증 및 품질 문서는 글로벌 산업 응용 분야에 대한 안정적인 성능, 안전 및 규정 준수를 보장합니다.
이 제품은 주로 산업용 제동 시스템, 인버터 애플리케이션 및 모터 구동 장비의 고전력 에너지 소산에 사용됩니다. 모터 감속 중에 발생하는 회생 에너지를 흡수하여 과전압 문제로부터 전력 전자 시스템을 보호합니다.
Dufew Electric은 제동 빈도, 에너지 흡수 요구 사항 및 작동 조건을 포함한 다양한 산업 응용 요구 사항에 따라 20KW~500KW의 정격 출력을 갖춘 맞춤형 솔루션을 제공합니다.
예. Dufew Electric은 특정 기술 요구 사항에 따라 저항 값, 전력 용량, 캐비닛 크기, 냉각 방법 및 설치 구조를 맞춤 설정할 수 있습니다.
이는 크레인, 엘리베이터, 광산 장비, 압연기, 항만 기계, 컨베이어 및 안정적인 에너지 흡수가 필요한 기타 중장비 산업 시스템에 널리 적용됩니다.
Dufew Electric은 저인덕턴스 저항 설계, 구리 버스바 연결, 온도 보호 시스템 및 엄격한 품질 검사 절차를 적용하여 장기간 작동 중에 안정적인 성능을 유지합니다.
예. Dufew Electric은 기술 지원 및 프로젝트 커뮤니케이션을 포함하여 전 세계 OEM 고객, 유통업체 및 산업 사용자를 위한 맞춤형 전력 전자 솔루션을 제공합니다.
냉각 설계는 발열량, 듀티 사이클, 설치 환경에 따라 자연 환기 또는 산업용 팬을 이용한 강제 공랭으로 구성할 수 있습니다.
