우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.
대형 산업 장비는 작동 중에 높은 전기 에너지를 생성하는 경우가 많으므로 에너지를 안전하게 관리하려면 신뢰할 수 있는 저항기 시스템이 필요합니다.

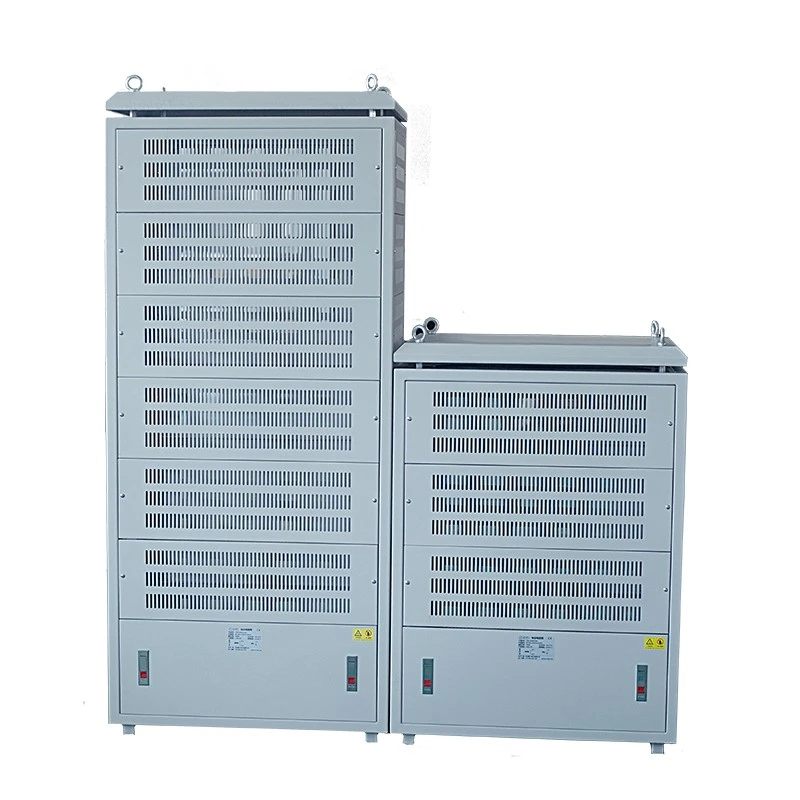

Dufew Electric 고전력 저항기 캐비닛은 스테인레스 스틸 전도성 연결부와 구리 부스바를 통해 여러 저항기 요소를 완전한 캐비닛 시스템에 통합합니다.
캐비닛은 다음을 위해 설계되었습니다.
- 고전력 에너지 소산
- 대전류 동작
- 산업용 저항 부하 애플리케이션
- 맞춤형 저항기 솔루션
중소 전력 애플리케이션용으로 설계된 표준 저항기 박스와 달리 이 캐비닛은 모듈식 다층 구조를 채택하여 더 높은 전력 용량, 더 쉬운 유지 관리 및 유연한 구성이 가능합니다.
사용 가능한 사양:
- 전력 범위: 20KW-500KW
- 작동 전압: ≤3000V
- 저항 범위 : 0.01Ω-1KΩ
- 저항 정확도: ±3% / ±5% / ±10%
Dufew Electric은 장비 전력, 듀티 사이클, 설치 환경 및 전기 요구 사항에 따라 맞춤형 솔루션을 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 고전력 저항기 캐비닛 |
| 전력 범위 | 20KW-500KW |
| 작동 전압 | ≤3000V |
| 저항 범위 | 0.01Ω-1KΩ |
| 저항 정확도 | ±3% / ±5% / ±10% |
| 보호 등급 | IP20/IP23 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL94V-2 |
| 참조 표준 | GB-5792 |
Dufew Electric은 전력 용량, 작동 전압, 저항 값, 듀티 사이클, 냉각 조건, 설치 환경 및 캐비닛 크기를 포함한 주요 애플리케이션 요구 사항을 기반으로 맞춤형 저항기 캐비닛 솔루션을 제공합니다.
산업 장비에는 반복 작동, 높은 열 부하 및 까다로운 작업 조건을 견딜 수 있는 저항기 시스템이 필요합니다. Dufew Electric은 이러한 과제를 해결하고 고전력 애플리케이션에서 안정적인 성능을 보장하는 솔루션을 설계합니다.
모터, 드라이브, 리프팅 시스템과 같은 장비는 제동이나 작동 중에 과도한 전기 에너지를 생성할 수 있습니다. 효과적인 저항 관리가 없으면 이 에너지는 전압 변동, 시스템 불안정, 장비 보호 활성화 및 운영 효율성 저하로 이어질 수 있습니다.
고전력 저항 애플리케이션은 작동 중에 상당한 열을 발생시킵니다. 적절한 열 설계가 없으면 온도가 과도하게 상승하면 고르지 않은 온도 분포, 저항 값 드리프트, 구성 요소 노화 가속화 및 서비스 수명 단축이 발생할 수 있습니다.
다양한 산업 프로젝트에는 특정 작동 조건을 충족하기 위해 다양한 전력 등급, 저항 값, 전압 수준, 설치 구조 및 냉각 방법이 필요합니다.
Dufew Electric은 실제 애플리케이션 요구 사항에 따라 저항기 캐비닛을 설계하여 표준 고정 모델 대신 맞춤형 솔루션을 제공합니다.
Dufew Electric 고전력 저항기 캐비닛의 주요 장점은 애플리케이션 요구 사항에 따라 적합한 저항기 요소를 선택할 수 있다는 것입니다.
캐비닛은 다양한 저항 기술을 통합할 수 있습니다.
| 저항기 요소 유형 | 형질 | 일반적인 응용 분야 |
|---|---|---|
| 골판지 저항기 요소 | 높은 전력 밀도, 효율적인 방열, 큰 에너지 흡수에 적합 | 제동 시스템, 산업용 드라이브, 중장비 |
| 관형 저항기 요소 | 밀봉구조, 내습성, 강한 기계적 내구성 | 야외 장비, 항구, 광산 시스템 |
| 알루미늄 하우징 저항 소자 | 조밀한 구조, 우수한 보호, 유연한 설치 | 산업 제어 시스템, 소형 저항 애플리케이션 |
이 모듈식 설계를 통해 고객은 전체 시스템을 재설계하지 않고도 적합한 저항기 구성을 얻을 수 있습니다.
고전력 산업용 애플리케이션의 경우 전기 연결 신뢰성은 시스템 안정성과 장기적인 작동 성능에 직접적인 영향을 미칩니다. Dufew Electric 고전력 저항기 캐비닛은 까다로운 작동 조건을 지원하기 위해 강화된 전기 구조로 설계되었습니다.
캐비닛은 스테인리스 스틸 전도성 구조, 구리 버스바 연결, 안정적인 내부 배선 배열 및 저항 섹션 간의 전기 절연을 사용하여 안정적인 전류 전송을 보장합니다.
이 설계는 연결 저항을 줄이고, 전류 운반 능력을 향상시키며, 고부하 조건에서 안정적인 작동을 유지하는 데 도움이 됩니다.
여러 저항 모듈을 결합하여 다양한 전력 요구 사항을 달성할 수 있으므로 애플리케이션 조건에 따라 유연한 구성이 가능합니다.
모듈식 설계는 맞춤형 전력 용량, 조정 가능한 저항 값, 더 쉬운 향후 수정 및 다양한 듀티 사이클에 대한 적합성을 제공합니다.
고전력 저항기는 작동 중에 상당한 열을 발생시킵니다. 안정적인 저항 성능을 유지하고 서비스 수명을 연장하려면 효과적인 열 관리가 필수적입니다.
Dufew Electric은 독립적인 공기 흐름 설계, 맞춤형 냉각 솔루션 및 통합 온도 보호를 통해 열 방출을 최적화합니다.
각 저항기 섹션에는 전용 공기 흐름 공간이 배치되어 열 제거 효율을 높이고 열 축적을 줄이며 일관된 작동 온도를 유지합니다.
다양한 적용 요구 사항에 따라 냉각 방법에는 자연 공기 냉각, 강제 공기 냉각 및 맞춤형 환기 구조가 포함될 수 있습니다.
캐비닛에는 온도 모니터링 및 보호 구성 요소가 통합되어 과열을 방지하고 작동 안전성을 향상시키며 저항기 서비스 수명을 연장할 수 있습니다.
산업 고객은 편리한 유지 관리가 가능하면서도 안정적인 성능을 제공하는 장비를 원합니다. Dufew Electric 고전력 저항기 캐비닛은 모듈식 내부 구조를 채택하여 검사 및 서비스를 단순화합니다.
각 저항기 섹션에는 독립적인 전기 연결, 별도의 설치 구조, 명확한 유지 관리 액세스 및 개별 보호 설계가 포함되어 있습니다.
저항기 섹션에 검사가 필요한 경우 기술자는 전체 캐비닛을 교체하지 않고도 해당 모듈을 서비스할 수 있으므로 유지 관리 시간과 가동 중지 시간이 줄어듭니다.
독립적인 저항 섹션은 잠재적인 오류를 격리하고 지속적인 작동 중에 전반적인 시스템 신뢰성을 향상시키는 데 도움이 됩니다.
모듈식 설계를 통해 향후 시스템 업그레이드 시 추가 저항기 용량을 고려할 수 있으므로 변화하는 애플리케이션 요구 사항에 더 큰 유연성을 제공합니다.
Dufew Electric 고전력 저항기 캐비닛은 에너지 흡수, 테스트 및 전력 제어를 위해 안정적인 저항 솔루션이 필요한 산업에서 사용됩니다.
| 애플리케이션 | 일반적인 장비 | 주요 요구 사항 | 듀퓨 솔루션 |
|---|---|---|---|
| 산업용 드라이브 시스템 | 가변 주파수 드라이브, 서보 시스템, 모터 제어 장비 | 제동시 에너지 흡수 및 작동 안정성 | 맞춤형 저항 구성을 갖춘 고전력 저항기 모듈 |
| 무거운 리프팅 장비 | Port cranes, tower cranes, hoisting systems | 빈번한 제동 주기 및 높은 에너지 부하 | 반복 작동을 위한 내구성 있는 저항기 캐비닛 설계 |
| 광산 장비 | 호이스팅 시스템, 대형 드라이브 | 진동 저항 및 연속 작동 | 안정적인 열 성능을 갖춘 견고한 구조 |
| 제조설비 | 압연기, 사출성형기, 섬유기계 | 생산 중 안정적인 저항 성능 | 산업 환경에 맞는 맞춤형 저항 구성 |
| 전력 테스트 시스템 | 장비 테스트 플랫폼, 전기 테스트 시스템 | 제어된 전기 부하 및 신뢰성 검증 | 유연한 고전력 부하 솔루션 |
고전력 저항기 캐비닛을 선택하려면 단순히 정격 전력을 선택하는 것 이상이 필요합니다. Dufew Electric은 적합한 구성을 권장하기 전에 전체 작동 환경과 애플리케이션 요구 사항을 평가합니다.
선택 과정에서는 저항기 캐비닛이 시스템 요구 사항과 일치하는지 확인하기 위해 정격 전력, 작동 전압, 저항 값, 전류 요구 사항 및 듀티 사이클을 포함한 주요 전기 매개변수를 고려합니다.
작동 조건도 구성 선택에 중요한 역할을 합니다. 연속 또는 간헐적인 작동, 작동 빈도, 부하 지속 시간, 에너지 흡수 요구 사항 등의 요소를 고려해야 합니다.
설치 환경은 캐비닛 구조와 냉각 설계에 영향을 미칩니다. 중요한 고려 사항으로는 실내 또는 실외 설치, 사용 가능한 설치 공간, 냉각 조건, 먼지 또는 습기 노출, 유지 관리 요구 사항 등이 있습니다.
이러한 요소를 기반으로 Dufew Electric은 다양한 산업 응용 분야 요구 사항을 충족하는 적합한 저항기 요소 선택, 캐비닛 구조 및 열 관리 설계를 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 고전력 저항기 캐비닛 |
| 저항기 요소 옵션 | 골판지 / 관형 / 알루미늄 하우징 |
| 전력 용량 | 20KW-500KW |
| 작동 전압 | ≤3000V |
| 저항 범위 | 0.01Ω-1KΩ |
| 저항 정확도 | ±3% / ±5% / ±10% |
| 보호 등급 | IP20/IP23 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL94V-2 |
| 기준 | GB-5792 |
예: CRC 100KW 2.7RJ
| 암호 | 설명 |
|---|---|
| CRC | 고전력 저항기 캐비닛 |
| 100KW | 정격 출력 |
| 2.7R | 정격 저항 |
| J | 저항 정확도(K=±10%, J=±5%, H=±3%) |
배송 전 안정적인 작동을 보장하기 위해 Dufew Electric은 전기 및 기계 검사를 수행합니다.
| 테스트 항목 | 테스트 조건 | 성능 |
|---|---|---|
| 유전 강도 | 2500VAC/50Hz/60S | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 정격 출력의 10배 5S | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 사이클 작동 | >9000시간 |
| 습열 테스트 | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0.05Ω) |
| 온도주기 | -55℃,55℃,155℃ 주기 | △R≤±(2%R+0.05Ω) |
| 내열성 | 350℃/2시간 | 눈에 띄는 피해 없음 |
| 테스트 항목 | 상태 | 성능 |
|---|---|---|
| 터미널 강도 | 45N/30S | 느슨함 없음 |
| 진동 저항 | 5-200Hz,1g,98m/S² | 구조적 손상 없음 |
Dufew Electric은 저항기 부품 제조, 캐비닛 조립, 열 설계, 전기 테스트 및 맞춤형 엔지니어링 지원을 통합하여 산업용 애플리케이션을 위한 완벽한 전력 저항기 솔루션을 제공합니다.
이러한 통합 제조 기능은 저항기 선택 및 생산부터 최종 배송까지 프로세스 전반에 걸쳐 제품 일관성과 품질 관리를 보장하는 데 도움이 됩니다.
저항기 조립 공정에는 저항기 소자 선택, 저항값 검증, 전기 연결 조립이 포함되어 안정적인 전기적 성능을 보장합니다.
캐비닛 통합에는 다층 저항기 설치, 구리 부스바 조립, 보호 부품 설치 및 냉각 구조 통합이 포함되어 고전력 조건에서 안정적인 작동을 달성합니다.
배송 전에 각 캐비닛을 검사하여 저항 정확도, 전기 절연 성능, 연결 신뢰성, 기계적 조립 품질 및 제품 사양 준수 여부를 확인합니다.
Dufew Electric은 체계적인 품질 관리 절차를 준수하여 서비스 수명 전반에 걸쳐 안정적인 제품 성능과 안정적인 작동을 보장합니다.
품질 문서에는 다음이 포함됩니다.
- ISO9001 품질경영시스템 인증
- CE 인증
- 제품 테스트 보고서
- 공장검사 기록
특정 프로젝트 요구 사항에 따라 기술 문서 및 검사 보고서가 제공될 수 있습니다.
As industrial equipment, High Power Resistor Cabinets require reliable transportation preparation to ensure product safety during shipment and smooth installation after delivery.
Dufew Electric은 운송 신뢰성을 향상시키기 위해 습기 보호, 내부 강화 구조 및 제품 식별 라벨을 포함한 수출 표준 포장 솔루션을 제공합니다.
배송 전에 엔지니어는 캐비닛 크기, 제품 무게, 리프팅 요구 사항 및 설치 정보와 같은 주요 세부 정보를 확인하여 고객이 배송 후 효율적으로 설치를 완료할 수 있도록 돕습니다.
고전력 저항기 캐비닛은 고전력 에너지 흡수, 전기 부하 시뮬레이션, 전류 제한 및 안정적인 전력 제어가 필요한 다양한 산업 저항 애플리케이션에 사용됩니다.
Dufew Electric 솔루션은 20KW에서 500KW까지의 정격 전력을 지원하며 특정 고객 요구 사항에 따라 구성할 수 있습니다.
예. 주름형, 관형, 알루미늄 하우징 저항기 유형을 포함한 다양한 저항기 요소를 애플리케이션 조건 및 성능 요구 사항에 따라 선택할 수 있습니다.
예. Dufew Electric은 정격 전력, 저항 값, 전압 수준, 캐비닛 크기, 냉각 설계 및 기타 애플리케이션 요구 사항을 기반으로 맞춤형 솔루션을 제공합니다.
캐비닛은 최적화된 공기 흐름 설계, 적절한 저항기 레이어 배열 및 옵션 냉각 시스템을 사용하여 작동 중에 안정적인 열 성능을 유지합니다.
고객은 Dufew Electric이 적합한 솔루션을 설계할 수 있도록 필요한 전력, 전압, 저항 값, 듀티 사이클 및 설치 환경을 포함한 주요 애플리케이션 정보를 제공해야 합니다.
예. Dufew Electric은 특정 프로젝트 요구 사항에 따라 엔지니어링 지원, 기술 문서 및 제품 테스트 정보를 제공합니다.
다양한 산업 응용 분야에는 다양한 저항 구성이 필요합니다. Dufew Electric은 전력 요구 사항, 전압 조건, 저항 구성, 작동 환경 및 설치 요구 사항을 기반으로 맞춤형 솔루션을 제공합니다.
전문적인 제조 역량과 엔지니어링 지원을 통해 Dufew Electric은 고객이 다양한 전력 애플리케이션을 위한 신뢰할 수 있는 산업용 저항기 솔루션을 개발할 수 있도록 지원합니다.
프로젝트 요구 사항을 논의하고 적합한 산업용 저항기 솔루션을 받으려면 Dufew Electric에 문의하세요.
