우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

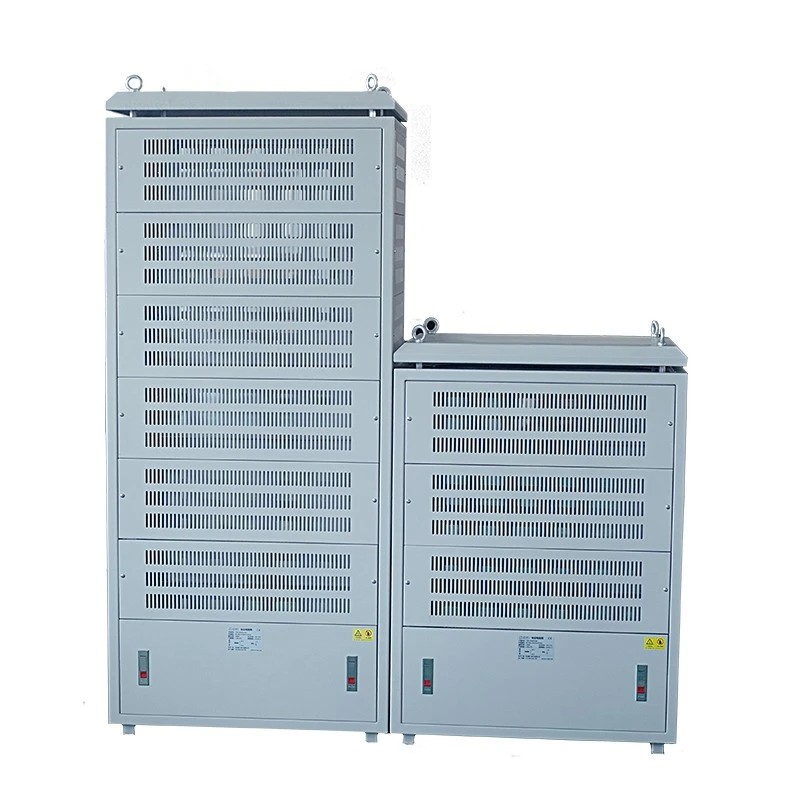

인버터 제동 저항기 캐비닛은 가변 주파수 드라이브(VFD) 회생 제동 애플리케이션에 사용되는 중요한 구성 요소입니다.
주파수 변환기에 의해 제어되는 모터가 급격하게 감속되면 모터는 회생 운전에 들어가 전기 에너지를 인버터 DC 버스로 반환할 수 있습니다. 이렇게 재생된 에너지는 DC 버스 전압을 증가시킵니다.
초과 에너지를 효과적으로 방출할 수 없는 경우 인버터 시스템에 다음과 같은 문제가 발생할 수 있습니다.
- DC 버스 과전압 경보
- 예상치 못한 인버터 종료
- 제동 실패
- 장비 효율 감소
- 전원 모듈이 손상될 수 있음
Dufew 전기 인버터 제동 저항 캐비닛은 제동 장치와 함께 작동하여 재생된 에너지를 안전하게 소비하고 안정적인 인버터 작동을 유지합니다.
제동 과정 중:
1. 모터는 감속 중에 회생에너지를 발생시킵니다.
2. 제동 장치는 증가된 DC 버스 전압을 감지합니다.
3. 제동 저항 캐비닛은 제동 회로에 연결됩니다.
4. 저항은 전기 에너지를 열 에너지로 변환합니다.
5. 캐비닛 냉각구조로 발생된 열을 제거합니다.
이러한 제어된 에너지 소산 프로세스는 빈번한 가속, 감속 및 비상 제동 주기 중에 안정적인 작동을 유지하는 데 도움이 됩니다.
범용 저항 캐비닛과 달리 인버터 제동 저항 캐비닛은 전체 구동 시스템과의 정확한 일치가 필요합니다.
잘못된 저항 선택으로 인해 다음이 발생할 수 있습니다.
- 제동 토크가 부족함
- 과도한 저항 온도
- 서비스 수명 단축
- 불안정한 인버터 동작
- 제동 효율 감소
Dufew Electric은 제동 저항기 캐비닛을 설계하기 전에 실제 작동 조건을 평가합니다.
주요 선택 매개변수는 다음과 같습니다.
| 선택 요소 | 디자인에 대한 영향 |
|---|---|
| 인버터 전압 | 절연 요구 사항 및 저항 구성 결정 |
| 모터 파워 | 에너지 흡수 능력을 결정합니다 |
| 제동 빈도 | 열 설계 및 저항기 용량에 영향을 미칩니다. |
| 부하 관성 | 재생에너지 수준을 결정합니다. |
| 제동 시간 | 과부하 능력에 영향을 미칩니다 |
| 듀티 사이클 | 연속 또는 간헐적 작동을 결정합니다. |
| 설치환경 | 캐비닛 구조 및 냉각 방식에 영향을 미칩니다. |
엔지니어링 기반 선택을 통해 Dufew Electric은 실제 적용 요구 사항에 맞는 제동 저항기 솔루션을 제공합니다.
중공업 장비에서 모터는 변화하는 부하 조건에서 자주 작동합니다.
동안:
- 급감속
- 비상정지
- 고하중 하강
- 빈번한 시작-정지 주기
모터는 상당한 재생 에너지를 생성할 수 있습니다.
효과적인 에너지 흡수 장치가 없으면 이 에너지는 인버터 DC 버스에 축적되어 전압 상승을 유발합니다.
Dufew 전기 인버터 제동 저항 캐비닛은 재생 전기 에너지를 열로 변환하여 제어된 방전 경로를 제공합니다.
이점은 다음과 같습니다.
- DC 버스 전압 변동 감소
- 인버터 보호 개선
- 더욱 안정적인 제동 성능
- 예상치 못한 가동 중단 위험 감소
Dufew Electric은 동적 제동 응용 분야용으로 특별히 설계된 모듈식 주름형 저항기 어셈블리를 사용하여 빈번한 제동 조건에서 안정적인 에너지 흡수 성능을 제공합니다.
주름형 저항기 요소는 넓은 방열 표면, 높은 전력 밀도, 안정적인 저항 성능 및 반복 제동 주기에 대한 적합성이 특징입니다.
캐비닛은 안정적인 전도성 구조와 구리 부스바를 통해 여러 저항 모듈을 통합합니다. 각 저항기 레이어는 독립적인 전기 연결, 전용 열 방출 공간, 강화된 전도성 구조 및 온도 모니터링 보호 기능으로 설계되었습니다.
모듈식 설계는 다음과 같은 몇 가지 장점을 제공합니다.
다중 저항기 모듈은 제동 에너지를 균등하게 분배하여 개별 구성 요소의 열 응력을 줄이고 연속 작동 중에 안정적인 제동 성능을 유지합니다.
저항기 용량은 모터 전력, 제동 주파수, 부하 특성 및 작동 주기 요구 사항에 따라 맞춤 설정할 수 있습니다.
하나의 저항기 모듈을 검사하거나 교체해야 하는 경우 기술자는 전체 캐비닛을 교체하지 않고도 해당 부분을 서비스할 수 있으므로 유지 관리 시간과 비용이 절감됩니다.
열 관리는 제동 저항기 설계에 있어 가장 중요한 요소 중 하나입니다. 빈번한 제동 주기 동안 과도한 온도 상승은 저항값 변화, 제동 효율성 감소, 부품 노후화 및 서비스 수명 단축을 유발할 수 있습니다.
Dufew Electric은 실제 작동 조건에 따라 열 관리 솔루션을 설계합니다. 캐비닛에는 최적화된 공기 흐름 채널, 독립적인 환기 공간, 측면 배기 냉각 구조, 강제 냉각 팬 및 온도 보호 장치가 포함될 수 있습니다.
인버터실 및 소형 전기 설비의 경우 측면 배기 냉각은 인버터 장비 주변의 뜨거운 공기 순환을 줄이고 전기실 열 관리를 개선하며 제어 캐비닛 근처의 열 축적을 방지하는 데 도움이 됩니다.
냉각 솔루션은 제동 빈도, 설치 공간, 연속 작동 요구 사항 및 환경 조건에 따라 맞춤화될 수 있습니다.
산업 현장마다 설치 제한 사항이 다릅니다. Dufew Electric은 고객 요구 사항 및 적용 조건에 따라 맞춤형 캐비닛 구조를 지원합니다.
바닥 설치는 전기실, 산업 제어실, 장비실, 구동 시스템실에 적합합니다.
유지관리 접근이 용이하고, 안정적인 설치구조, 대규모 전력계통에 적합하다는 장점이 있습니다.
측면 장착 설치는 설치 공간이 제한되어 있고 장비 시스템이 통합되어 있으며 전기 레이아웃이 컴팩트한 애플리케이션에 적합합니다.
사용자 정의 옵션에는 캐비닛 크기, 케이블 삽입 방향, 장착 구조 및 냉각 구성이 포함됩니다.
Dufew 제동 저항 캐비닛은 주파수 변환기 제동 시스템, 재생 에너지 흡수, 모터 감속 제어 및 동적 제동 애플리케이션을 위해 특별히 설계되었습니다.
이 시스템은 20KW~500KW의 전력 범위와 최대 3,000V 이하의 작동 전압을 지원하므로 중전력 및 고전력 인버터 애플리케이션에 적합합니다.
캐비닛은 강화된 구리 부스바, 스테인레스 스틸 전도성 구조 및 최적화된 내부 배선 설계를 채택하여 전류 전달 기능을 향상시키고 연결 손실을 줄이며 안정적인 고부하 작동을 유지합니다.
캐비닛에는 온도 보호 스위치, 냉각 팬, 보호 단자 및 맞춤형 인클로저 구조를 통합하여 장기간 작동 시 안전성과 신뢰성을 향상시킬 수 있습니다.
Dufew 전기 인버터 제동 저항 캐비닛은 안정적인 재생 에너지 제어가 필요한 산업 시스템에 널리 사용됩니다.
| 애플리케이션 | 장비 | 주요 요구사항 |
|---|---|---|
| 항만 장비 | 크레인, 리프팅 시스템 | 잦은 제동 및 고하중 에너지 흡수 |
| 채굴 시스템 | 광산 호이스트, 리프팅 장비 | 고관성 부하 제어 및 연속 운전 |
| 엘리베이터 시스템 | 산업용 엘리베이터, 리프팅 플랫폼 | 반복되는 가속 및 제동 주기 |
| 철강 산업 | 압연기, 대형 드라이브 | 고주파 회생제동 |
| 산업기계 | 대형 모터 시스템 | 안정적인 인버터 작동 |
| 테스트 시스템 | 모터 테스트 플랫폼 | 제어된 저항 부하 흡수 |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 인버터 제동 저항 캐비닛 |
| 애플리케이션 | VFD 회생 제동 시스템 |
| 저항 소자 | 골판지 저항기 |
| 전력 범위 | 20KW-500KW |
| 작동 전압 | ≤3000V |
| 저항 범위 | 0.01Ω-1KΩ |
| 저항 정확도 | ±3% / ±5% / ±10% |
| 보호 등급 | IP20/IP23 |
| 온도 계수 | 300ppm/℃ 이하 |
| 난연성 등급 | UL94V-2 |
| 참조 표준 | GB-5792 |
예: CRC 100KW 2.7RJ
| 암호 | 설명 |
|---|---|
| CRC | 제동 저항 캐비닛 |
| 100KW | 정격 출력 |
| 2.7R | 정격 저항 |
| J | 저항 정확도(K=±10%, J=±5%, H=±3%) |
배송 전에 Dufew Electric은 제품 신뢰성을 확인하기 위해 전기 및 기계 테스트를 수행합니다.
| 테스트 항목 | 테스트 조건 | 성능 |
|---|---|---|
| 유전 강도 | 2500VAC/50Hz/60S | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 정격 출력의 10배 5S | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 주기적 작동 | >9000시간 |
| 습열 테스트 | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0.05Ω) |
| 온도주기 | -55℃,55℃,155℃ 주기 | △R≤±(2%R+0.05Ω) |
| 내열성 | 350℃/2시간 | 눈에 띄는 피해 없음 |
모든 VFD 제동 애플리케이션에는 작동 조건과 성능 요구 사항이 다릅니다. Dufew Electric은 특정 시스템 매개변수, 설치 조건 및 운영 환경을 기반으로 엔지니어링 평가 및 맞춤형 솔루션을 제공합니다.
제동 저항 구성은 인버터 전압, 모터 출력, 제동 주파수, 제동 시간 및 듀티 사이클을 포함한 주요 구동 시스템 매개변수에 따라 설계되었습니다.
캐비닛 크기, 냉각 요구 사항, 실내 또는 실외 환경, 케이블 연결 요구 사항을 포함하여 적절한 캐비닛 설계와 안정적인 작동을 보장하기 위해 설치 요구 사항을 신중하게 고려합니다.
작동 조건에 따라 연속 제동, 비상 정지, 빈번한 가속 또는 감속 적용 등 다양한 제동 솔루션이 필요합니다.
이러한 매개변수를 기반으로 Dufew Electric은 다양한 애플리케이션 요구 사항을 충족하기 위해 적절한 제동 저항 구성 및 캐비닛 구조를 설계합니다.
Dufew Electric은 저항기 요소 제조, 캐비닛 조립, 열 설계, 전기 테스트 및 엔지니어링 지원을 통합하여 완벽한 제동 저항기 솔루션을 제공합니다.
이러한 통합 제조 역량은 부품 생산부터 최종 배송까지 일관된 제품 품질을 보장하는 데 도움이 됩니다.
저항기 조립 공정에는 파형 저항기 소자 제작, 저항 검증, 전기 연결 조립 등이 포함되어 안정적인 성능을 보장합니다.
캐비닛 통합에는 저항기 레이어 설치, 구리 버스바 조립, 보호 구성 요소 설치 및 안정적인 작동을 위한 냉각 시스템 통합이 포함됩니다.
각 제동 저항기 캐비닛은 배송 전에 저항 정확도, 절연 성능, 전기 연결 신뢰성 및 기계 조립 품질을 검사합니다.
Dufew Electric은 체계적인 품질 관리 절차를 준수하여 일관된 제품 성능과 안정적인 작동을 보장합니다.
품질 문서에는 다음이 포함됩니다.
- ISO9001 품질경영시스템 인증
- CE 인증
- 제품 테스트 보고서
- 공장검사 기록
특정 프로젝트 요구 사항에 따라 기술 문서 및 검사 보고서가 제공될 수 있습니다.
Dufew Electric은 산업용 전기 장비에 대한 전문적인 운송 준비를 제공하여 각 제동 저항기 캐비닛이 배송 중에 적절하게 보호되고 배송 후 설치 준비가 완료되도록 보장합니다.
포장 과정에는 수출 규격 목재 포장, 습기 보호, 내부 고정 구조, 제품 식별 라벨 등이 포함되어 운송 안전성을 향상시킵니다.
배송 전에 엔지니어는 캐비닛 크기, 제품 무게, 리프팅 요구 사항 및 설치 정보와 같은 중요한 세부 정보를 확인하여 고객 현장에서 원활한 설치 및 시운전을 보장합니다.
모터 감속 중에 회생 에너지는 인버터 DC 버스 전압을 증가시킵니다. 제동 저항 캐비닛은 이 초과 에너지를 흡수하여 열로 변환하여 인버터 과전압 오류를 방지하고 안정적인 시스템 작동을 유지하는 데 도움을 줍니다.
선택은 인버터 전압, 모터 전력, 제동 주파수, 부하 관성, 제동 시간, 저항 값 및 듀티 사이클을 포함한 여러 요소에 따라 달라집니다. 이러한 매개변수는 적합한 저항기 구성과 열 설계를 결정합니다.
예. Dufew Electric은 특정 인버터 브랜드가 아닌 전기 매개변수 및 애플리케이션 요구 사항에 따라 제동 저항기 캐비닛을 설계하여 다양한 VFD 시스템과의 호환성을 허용합니다.
예. 모듈식 주름형 저항기 구조와 최적화된 열 관리 설계는 반복적인 가속 및 제동 주기를 위해 개발되어 까다로운 산업 응용 분야에 적합합니다.
예. Dufew Electric은 전력 등급, 저항 값, 전압 수준, 캐비닛 크기, 냉각 설계 및 설치 구조를 포함한 다양한 시스템 요구 사항에 따라 맞춤형 솔루션을 제공합니다.
적합한 솔루션을 제공하려면 고객이 인버터 전압, 모터 전력, 제동 주파수, 듀티 사이클, 설치 환경, 필요한 저항값 등 애플리케이션 세부 정보를 제공해야 합니다.
예. Dufew Electric은 다양한 산업 프로젝트를 지원하기 위해 엔지니어링 평가, 기술 문서, 테스트 보고서 및 맞춤형 제동 저항기 솔루션을 제공합니다.
다양한 VFD 시스템에는 다양한 제동 저항 구성이 필요합니다. Dufew Electric은 인버터 매개변수, 모터 특성, 제동 요구 사항, 설치 조건 및 열 관리 요구 사항을 기반으로 맞춤형 인버터 제동 저항기 캐비닛 솔루션을 제공합니다.
전문적인 저항 제조 능력, 엔지니어링 지원 및 완벽한 테스트 절차를 통해 Dufew Electric은 산업 고객이 안정적인 성능을 갖춘 신뢰할 수 있는 회생 제동 시스템을 개발할 수 있도록 지원합니다.
적합한 제동 저항기 캐비닛 솔루션을 받으려면 인버터 및 애플리케이션 요구 사항을 Dufew Electric에 문의하세요.
