우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

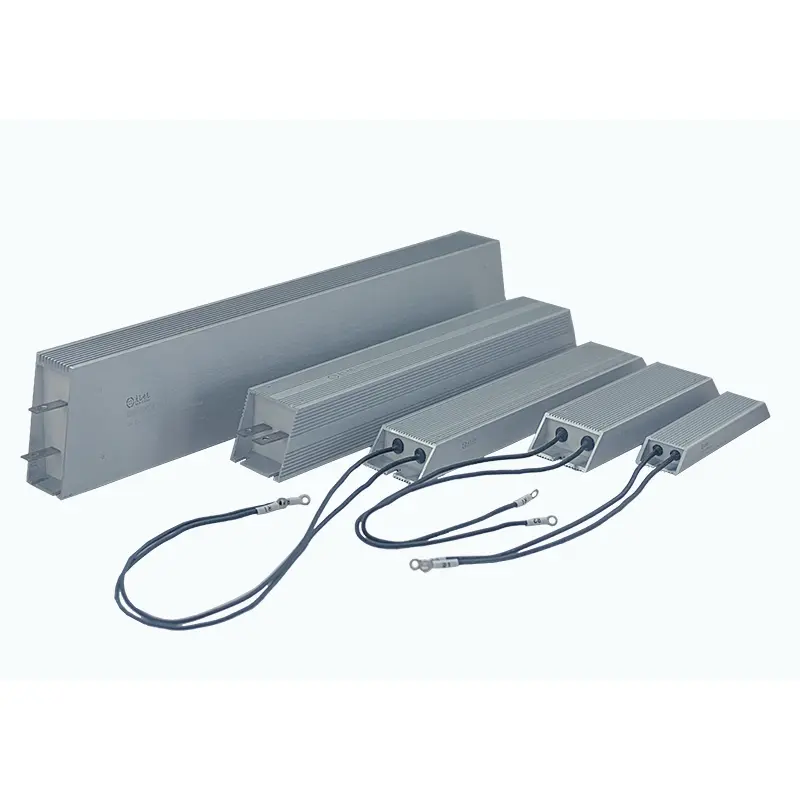

DUFEW 맞춤형 알루미늄 클래드 저항기는 특별한 설치 치수, 고유한 장착 구조 또는 맞춤형 리드 방향이 필요한 산업 장비용으로 개발된 엔지니어링 솔루션입니다.
치수가 고정된 표준 알루미늄 클래드 저항기와 달리 이 맞춤형 전력 저항기는 하우징 모양, 장착 구멍, 단자 위치 및 와이어 콘센트 방향을 포함한 실제 장비 레이아웃에 따라 제조할 수 있습니다.
50W~6KW의 정격 전력, 0.01Ω~120kΩ의 저항 값, ±3%, ±5%, ±10%의 공차 옵션을 갖춘 DUFEW는 자동화 시스템, 모터 제어 장비, 운송 시스템 및 특수 산업 응용 분야를 위한 유연한 OEM 저항기 솔루션을 제공합니다.
저항기 설계를 기존 설치 공간에 일치시킴으로써 고객은 캐비닛 재설계를 방지하고 수정 비용을 절감하며 장비 통합을 단순화할 수 있습니다.
표준 저항기는 표준 장비 레이아웃에 맞게 설계되었습니다. 그러나 많은 산업 기계, 특수 차량 및 맞춤형 제어 시스템은 내부 공간이 제한되어 있거나 장착 위치가 불규칙합니다.
DUFEW는 이러한 문제를 해결하기 위해 맞춤형 알루미늄 클래드 저항기를 개발합니다.
| 특징 | 고객 혜택 |
|---|---|
| 맞춤형 하우징 기하학 | 구조적 변형 없이 불규칙한 장비 공간에 적합 |
| 조정 가능한 장착 구멍 | 추가 브라켓 없이 직접 설치 가능 |
| 유연한 리드 출구 방향 | 제어 캐비닛 내부의 배선 간섭을 방지합니다. |
| 완전 밀봉된 알루미늄 구조 | 먼지, 습기, 진동으로부터 저항소자를 보호합니다. |
| 최적화된 열충진 기술 | 균일한 열 전달을 보장하고 국부적인 과열을 방지합니다. |
| OEM 엔지니어링 지원 | 시제품부터 양산까지 맞춤형 솔루션 제공 |
DUFEW는 고객 도면, 설치 요구 사항 및 장비 레이아웃 조건을 기반으로 맞춤형 알루미늄 하우징 설계를 제공합니다. 하우징 구조는 L자형 구성, 오프셋 구조, 다중 각도 설계, 특수 컷아웃 모양, 맞춤형 장착 베이스 등 복잡한 설치 환경에 맞게 조정할 수 있습니다.
이러한 유연한 설계 접근 방식을 통해 저항기는 설치 공간이 제한된 소형 장비 공간이나 시스템에 직접 통합될 수 있으므로 조립 중 추가 수정 작업이 줄어듭니다.
장착 구조는 구멍 간격, 접시형 깊이, 장착 이어 수량 및 브래킷 각도를 포함한 특정 장비 요구 사항에 따라 수정될 수 있습니다.
DUFEW는 생산 중 장착 인터페이스를 최적화함으로써 고객이 추가 어댑터를 사용하지 않고 보다 빠르고 안정적인 설치를 달성할 수 있도록 도와줍니다.
저항소자는 고온 절연 코어에 정밀하게 감긴 고품질 합금 저항선으로 제작됩니다. 운모 절연 분리 후 어셈블리는 알루미늄 하우징 내부에 석영 모래와 특수 열 접착 재료로 채워져 전반적인 안정성이 향상됩니다.
캡슐화 구조는 다음을 제공합니다.
- 공기단열 대비 열전도율 향상
- 안정적인 열전달 성능
- 향상된 전기 절연 성능
- 국부적인 과열 위험 감소
다양한 설치 요구 사항을 충족하기 위해 DUFEW는 스테인레스 스틸 단자, 고온 리드선, 측면 콘센트 설계 및 각진 콘센트 구조를 포함한 여러 단자 및 리드 구성을 지원합니다.
이러한 맞춤형 연결 옵션은 주변 구성 요소와의 간섭을 방지하고 시스템 통합에 더 큰 유연성을 제공합니다.
| 디자인 특징 | 엔지니어링 장점 |
|---|---|
| Custom-shaped aluminum shell | 특수 장비 설치 환경과 일치 |
| 석영 모래 열 충전 | 방열 효율 향상 |
| 합금 권선 요소 | 안정적인 저항 성능 제공 |
| 완전 밀폐형 구조 | 먼지와 습기 보호 강화 |
| 알루미늄 방열 본체 | 내부 열을 빠르게 전달 |
| 맞춤형 콘센트 방향 | 전기 연결 단순화 |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 맞춤형 알루미늄 클래드 저항기 |
| 기술 | 권선 전력 저항기 |
| 전력 등급 | 50W -- 6KW |
| 저항 범위 | 0.01Ω - 120kΩ |
| 작동 전압 | 1200V 이하 |
| 저항 공차 | ±3%, ±5%, ±10% |
| 핵심 소재 | 고온 절연재 |
| 저항선 | 프리미엄 합금 저항선 |
| 하우징 재질 | 알루미늄 합금 |
| 충전재 | 석영 모래 열 화합물 |
| 온도 계수 | 300ppm/℃ 이하 |
| 절연저항 | ≥100MΩ |
| 유전 강도 | 2500VAC / 60초 |
| 화염 등급 | UL94V-2 |
| 기준 | GB-5792 |
| 테스트 항목 | 테스트 조건 | 성능 |
|---|---|---|
| 유전 강도 | 2500VAC / 50Hz / 60초 | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 짧은 과부하 | 5초 동안 정격 출력의 10배 | 눈에 보이는 손상 없음 |
| 장기 부하 수명 | 주기적 동작 테스트 | >9000시간 |
| 습도 저항 | 40℃±2℃ / 90%-95%RH /100h | ΔR≤±(1%R+0.05Ω) |
| 온도 사이클링 | -55℃ / 55℃ /155℃ 주기 | 안정적인 성능 |
| 내열성 | 350℃ / 2시간 | 눈에 띄는 피해 없음 |
| 화염 저항 | 정격 출력의 10배 | 연소 없음 |
| 산업 | 애플리케이션 |
|---|---|
| 산업 자동화 | 맞춤형 제동 및 보호 회로 |
| 서보 시스템 | 에너지 흡수 및 동적 제동 |
| 전기자동차 | 공간이 제한된 전력 제어 시스템 |
| 특수 차량 | 맞춤형 전기 레이아웃 |
| 테스트 장비 | 부하 시뮬레이션 시스템 |
| 재생에너지 | 에너지 방전 응용 |
| 엘리베이터 및 크레인 | 모터 제동 시스템 |
| 해양 장비 | 소형 전기 제어 시스템 |
맞춤화 프로세스는 설치 치수, 장착 위치, 정격 전력, 저항 값 및 리드 방향을 포함한 고객 요구 사항에 대한 자세한 검토로 시작됩니다. 이러한 사양은 저항기 구조에 대한 기본 설계 요구 사항을 정의하는 데 도움이 됩니다.
DUFEW 엔지니어는 애플리케이션 요구 사항을 기반으로 하우징 설계, 방열 성능, 터미널 구성 및 내부 충진 기술을 평가하여 적합한 구조를 개발하여 고객 장비와의 안정적인 통합을 보장합니다.
각 저항기는 설계 확인 후 표준화된 생산 절차를 통해 제조되며 전기적 및 기계적 테스트를 거쳐 성능, 안전성 및 신뢰성을 검증한 후 배송됩니다.
| 비교 | 맞춤형 솔루션 | 표준 알루미늄 클래드 저항기 |
|---|---|---|
| 하우징 디자인 | 장비 요구사항에 따라 개발된 유연한 하우징 구조 | 고정된 직사각형 하우징 디자인 |
| 설치 호환성 | 불규칙하거나 제한된 설치 공간에 통합 가능 | 표준 장착 조건이 필요합니다. |
| 장착 구성 | 장착 구멍 및 브래킷은 장비 레이아웃에 따라 조정 가능 | 고정 장착 치수 |
| 터미널 배열 | 다양한 터미널 및 리드 방향 사용 가능 | 표준 터미널 구성 |
| 장비 통합 | 설치 중 추가 수정 작업 감소 | 기존 장비 구조에 대한 조정이 필요할 수 있음 |
| 적용 범위 | 특수기계 및 맞춤형 산업용 장비에 적합 | 일반 산업 응용 분야에 적합 |
장비의 설치 공간이 제한적이거나 장착 위치가 불규칙하거나 특별한 연결 요구 사항이 있는 경우 맞춤형 솔루션을 권장합니다. 이를 통해 저항기는 큰 구조적 변경 없이 기존 시스템 설계에 적합할 수 있습니다.
아니요. DUFEW는 최적화된 내부 충진 및 열 전달 구조를 사용하여 균일한 열 분포를 유지하고 작동 중 국부적인 과열 위험을 줄입니다.
DUFEW는 다음을 포함하여 애플리케이션 요구 사항에 따른 사용자 정의를 지원합니다.
- 하우징 형태
- 장착 치수
- 전력 등급
- 저항값
- 터미널 유형
- 리드 방향
- 설치 구조
표준 모델은 일반적인 설치 환경에 적합한 반면, 맞춤형 설계는 특별한 공간 제한, 장착 요구 사항 또는 배선 레이아웃이 있는 장비에 더 큰 유연성을 제공합니다.
