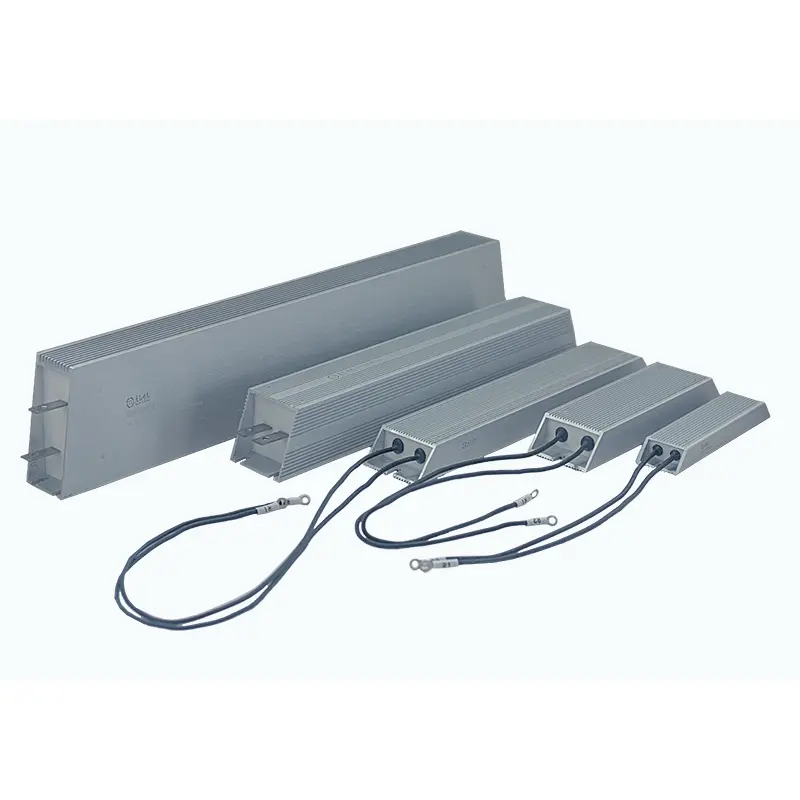

DUFEW 초박형 알루미늄 클래드 저항기는 설치 공간이 제한되어 있지만 안정적인 전력 손실이 필수적인 산업용 애플리케이션을 위해 설계되었습니다. 초슬림 알루미늄 하우징과 완전히 밀폐된 구조를 특징으로 하는 이 제품은 동적 제동, 서보 드라이브, VFD, 로드 뱅크 및 전력 제어 시스템을 위한 효율적인 열 방출, 뛰어난 환경 보호 및 안정적인 성능을 제공합니다.
50W~6kW의 정격 전력, 0.01Ω~120kΩ의 저항 값, 최대 1,200V의 작동 전압으로 제공되는 이 저항기는 다양한 산업 요구 사항을 충족하기 위한 OEM 및 ODM 맞춤 설정을 지원합니다.
저항기는 운모층으로 절연된 정밀하게 감긴 니켈-크롬(Ni-Cr) 또는 콘스탄탄 저항선으로 제조되며 난연성, 고절연 포팅 컴파운드를 사용하여 알루미늄 합금 하우징 내부에 완전히 캡슐화됩니다. 이 밀폐형 구조는 먼지, 습기, 산화 및 진동으로부터 저항 요소를 보호하는 동시에 열 전달을 향상시킵니다.
최소 두께가 6~8mm에 불과한 초박형 프로필 덕분에 기존 알루미늄 하우징 저항기가 들어갈 수 없는 소형 전기 장비에 직접 설치할 수 있습니다. 다양한 애플리케이션 요구 사항에 맞게 다양한 단자 스타일, 장착 옵션 및 전기 사양을 사용할 수 있습니다.
| 모델 코드 | 설명 |
|---|---|
| 자동차 | 초박형 알루미늄 클래드 저항기 |
| 1500W | 정격 출력 |
| 27R | 정격 저항 |
| J | 저항 공차(J=±5%, K=±10%, H=±3%) |
| 매개변수 | 사양 |
|---|---|
| 전력 범위 | 50W--6kW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω--120kΩ |
| 저항 공차 | ±3% / ±5% / ±10% |
| 보호 등급 | IP00 |
| 온도 계수(TCR) | 300ppm/°C 이하 |
| 난연성 등급 | UL 94V-2 |
| 기준 | GB/T 5792 |
올바른 전력 저항기를 선택하는 것은 저항 및 전력 정격을 선택하는 것 이상을 의미합니다. DUFEW는 전 세계 산업용 애플리케이션을 위한 안정적인 열 성능, 일관된 제조 품질, 유연한 맞춤화를 제공하는 데 중점을 두고 있습니다.
최소 두께가 6~8mm에 불과한 초박형 알루미늄 하우징을 사용하면 여러 장치를 나란히 장착할 수 있어 소형 제어 캐비닛, 서보 드라이브 및 VFD 시스템에 이상적입니다.
모든 저항기는 정밀 저항 권선, 고품질 절연 재료, 자동화된 생산 공정 및 엄격한 품질 검사를 통해 제조되어 일관된 전기 성능과 긴 서비스 수명을 보장합니다.
DUFEW는 고객 도면 또는 기술 사양에 따라 맞춤형 저항 값, 전력 등급, 하우징 크기, 단자 구성, 리드선 옵션, 장착 구조 및 저인덕턴스 설계를 지원합니다.
산업용 전력 저항 제조 분야에서 수년간의 경험을 바탕으로 DUFEW는 전 세계 자동화 장비 제조업체, 시스템 통합업체, 유통업체 및 OEM 고객에게 신뢰할 수 있는 솔루션을 제공합니다.
소형 알루미늄 합금 인클로저의 두께는 6~8mm에 불과하므로 전기 캐비닛 및 소형 산업 장비 내부의 설치 공간을 극대화하는 데 도움이 됩니다.
고절연 난연성 포팅 컴파운드는 저항 요소를 완전히 밀봉하여 먼지, 습기, 진동 및 산화에 대한 탁월한 저항성을 제공합니다.
알루미늄 하우징과 열 전도성 충전재는 열을 장착 표면이나 방열판으로 빠르게 전달하여 냉각 효율과 전력 밀도를 향상시킵니다.
단자 또는 리드선 연결이 가능한 저항기는 다양한 애플리케이션에 맞게 저항값, 정격 전력, 치수 및 장착 스타일을 맞춤 설정할 수 있습니다.
6~8mm의 얇은 프로파일을 갖춘 이 저항기는 소형 제어 캐비닛, 서보 시스템 및 VFD에 쉽게 장착되므로 성능 저하 없이 설치 밀도를 높일 수 있습니다.
밀봉된 알루미늄 하우징과 난연성 포팅 컴파운드는 내부 저항 요소를 먼지, 습기, 산화 및 진동으로부터 효과적으로 보호하여 장기적인 신뢰성을 향상시킵니다.
알루미늄 인클로저는 효율적인 방열판 역할을 하여 저항 요소에서 열을 빠르게 전달합니다. 금속판이나 외부 방열판에 장착하면 열 성능이 더욱 향상됩니다.
컴팩트한 패키지로 높은 전력 출력을 제공하도록 설계되어 설치 공간이 제한되어 있지만 안정적인 에너지 소산이 필요한 응용 분야에 이상적입니다.
0.01Ω~120kΩ 범위에서 사용 가능하며 저항 허용 오차는 ±3%, ±5%, ±10%로 저저항 제동 및 고저항 부하 애플리케이션을 모두 포괄합니다.
DUFEW는 맞춤형 치수, 저항 값, 정격 전력, 단자 스타일, 리드 와이어, 장착 구성 및 저인덕턴스 설계를 포함한 OEM 및 ODM 서비스를 제공합니다.
기존 개방형 저항기와 달리 초박형 알루미늄 클래드 저항기는 효율적인 열 관리와 안정적인 환경 보호가 필요한 소형 전기 시스템용으로 설계되었습니다.
설치 공간이 제한된 소형 서보 시스템의 회생 제동 회로에 이상적입니다.
산업용 인버터 시스템의 동적 제동, 에너지 소산 및 전압 안정화에 사용됩니다.
배터리 충전/방전 장비, 사전 충전 회로 및 에너지 소실 애플리케이션에 적합합니다.
전원 공급 장치, 배터리 테스트, 산업용 테스트 장비 및 전자 부하 시스템을 위한 안정적인 저항 부하를 제공합니다.
PLC 제어 캐비닛, 자동화 시스템, 로봇 공학, CNC 장비 및 소형 전기 제어 패널에 널리 사용됩니다.
| 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 유전체 내전압 | 2500VAC / 50Hz / 60초 | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 5초 동안 10× 정격 출력 | 눈에 보이는 손상 없음 |
| 부하 수명 | 순환 작동(10초 ON / 90초 OFF) | >9,000시간 |
| 습기찬 열저항 | 40°C ±2°C, 90~95% RH, 100시간 | ΔR ≤ ±(1%R + 0.05Ω) |
| 급속 온도 사이클링 | -55°C / 55°C / 155°C, 각 15분, 5사이클 | ΔR ≤ ±(2%R + 0.05Ω) |
| 내열성 | 350°C / 2시간 | 눈에 보이는 손상이나 변색 없음 |
| 온도 계수(TCR) | 정격 저항과 초기 저항 | <300ppm/°C |
| 화염 저항 | 5분 동안 10× 정격 출력 | 점화 없음 |
| 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 터미널 강도 | 45N / 30초 | 느슨해지거나 눈에 보이는 손상 없음 |
| 진동 저항 | 5~200Hz, 1g, 98m/s² | 구조적 손상 없음 |
| 납땜 열에 대한 내성 | 350±5°C 납땜, 3초 | ΔR ≤ ±(1%R + 0.05Ω) |
| 모습 | 육안검사 | 눈에 보이는 손상 없음, 명확한 표시 |
| 납땜성 | 235±5°C 납땜, 5초 | 솔더 커버리지 ≥95% |
| 비교항목 | DUFEW 초박형 알루미늄 클래드 저항기 | 기존 전력 저항기 |
|---|---|---|
| 하우징 디자인 | 완전히 밀폐된 포팅을 갖춘 초박형 알루미늄 하우징 | 대부분 개방형 또는 반밀폐형 구조 |
| 설치공간 | 슬림한 6~8mm 프로파일로 컴팩트하게 나란히 설치 가능 | 더 큰 하우징에는 더 많은 설치 공간이 필요합니다. |
| 환경 보호 | 먼지, 습기, 진동 및 산화에 대한 저항력이 향상되었습니다. | 열악한 조건에 대한 제한된 환경 보호 |
| 열 방출 | 알루미늄 하우징은 향상된 냉각을 위해 직접 섀시 또는 방열판 장착을 지원합니다. | 주로 자연 공기 냉각에 의존합니다. |
| 저항 범위 | 0.01Ω~120kΩ의 넓은 범위 | 일반적으로 구조에 따라 제한된 저항 범위 |
| 애플리케이션 | 소형 산업용 장비, VFD, 서보 시스템, 배터리 장비 및 부하 테스트 | 범용 전력 소비 애플리케이션 |
| 맞춤화 | 맞춤형 치수, 단자, 리드선, 전력 등급 및 저항 값 지원 | 제한된 사용자 정의 |
A: 가장 큰 장점은 두께가 6~8mm에 불과한 초박형 구조입니다. 이 컴팩트한 디자인은 효율적인 전력 소비를 제공하는 동시에 설치 공간을 줄여 공간이 제한된 서보 드라이브, VFD 시스템, 배터리 장비 및 산업용 제어 캐비닛에 적합합니다.
답: 그렇습니다. 평평한 알루미늄 베이스를 사용하면 금속 섀시나 외부 방열판에 직접 장착할 수 있습니다. 접촉 표면 사이에 열 그리스를 바르면 열 전달 효율이 더욱 향상되고 더 높은 연속 작동 성능을 지원할 수 있습니다.
A: 난연성 절연 포팅과 결합된 완전 밀폐형 알루미늄 하우징은 먼지, 습기, 진동 및 산화로부터 효과적으로 보호합니다. 개방형 저항기 구조와 비교하여 이 설계는 더 나은 환경 적응성을 제공하는 동시에 실외 또는 높은 보호 수준의 애플리케이션을 위해 추가 인클로저 보호 기능을 추가할 수 있습니다.
답: 그렇습니다. DUFEW는 특정 전기, 기계 및 설치 요구 사항을 기반으로 OEM 및 ODM 맞춤화를 제공합니다. 맞춤형 옵션에는 저항값, 정격 전력, 하우징 치수, 단자 및 리드선 구성, 장착 구조, 저인덕턴스 설계 및 기타 특수 사양이 포함됩니다. 고객은 도면이나 기술 요구 사항을 제공할 수 있으며 DUFEW 엔지니어는 적합한 솔루션을 평가하고 개발합니다.
A: 서보 드라이브 시스템, 가변 주파수 드라이브, 동적 제동 회로, 배터리 충전 및 방전 장비, 산업 자동화 시스템, 전원 공급 장치, 전자 부하 시스템 및 재생 에너지 장비를 포함하여 소형 크기와 안정적인 열 방출이 필요한 응용 분야에 일반적으로 사용됩니다.
DUFEW는 산업용 전력 저항 애플리케이션을 위한 OEM 및 ODM 제조 서비스를 제공하고 전기 성능, 기계 구조 및 설치 요구 사항을 포괄하는 맞춤형 솔루션으로 장비 제조업체, 유통업체 및 시스템 통합업체를 지원합니다.
맞춤화 기능에는 50W~6kW의 정격 전력, 0.01Ω~120kΩ의 저항값, 하우징 크기, 단자 및 리드 와이어 구성, 장착 구조, 저인덕턴스 설계, 맞춤형 라벨, 로고 및 애플리케이션별 수정이 포함됩니다.
각 맞춤형 제품은 엔지니어링 평가 및 제조 제어를 통해 개발되어 산업 환경에서 안정적인 열 성능, 전기적 안정성 및 장기적인 작동을 보장합니다.
올바른 저항기를 선택하면 시스템 신뢰성과 서비스 수명을 극대화하는 데 도움이 됩니다. 모델을 선택할 때 다음 요소를 고려하십시오.
| 선택항목 | 추천 |
|---|---|
| 전력 등급 | 충분한 안전 여유가 있는 연속 또는 간헐적 듀티 사이클에 따라 선택하십시오. |
| 저항값 | 인버터, 서보 드라이브 또는 전기 회로의 요구 사항을 일치시키십시오. |
| 작동 전압 | 최대 작동 전압이 제품 사양을 초과하지 않는지 확인하십시오. |
| 냉각방식 | 더 높은 전력 애플리케이션의 경우 저항기를 금속판이나 방열판에 장착하십시오. |
| 설치공간 | 사용 가능한 캐비닛 또는 장비 공간을 기준으로 치수를 선택하십시오. |
| 연결 유형 | 설치 요구 사항에 따라 터미널 또는 리드 와이어 구성 중에서 선택하십시오. |
귀하의 응용 분야에 가장 적합한 모델이 확실하지 않은 경우 DUFEW 엔지니어링 팀은 귀하의 작동 조건에 따라 가장 적합한 솔루션을 추천할 수 있습니다.
