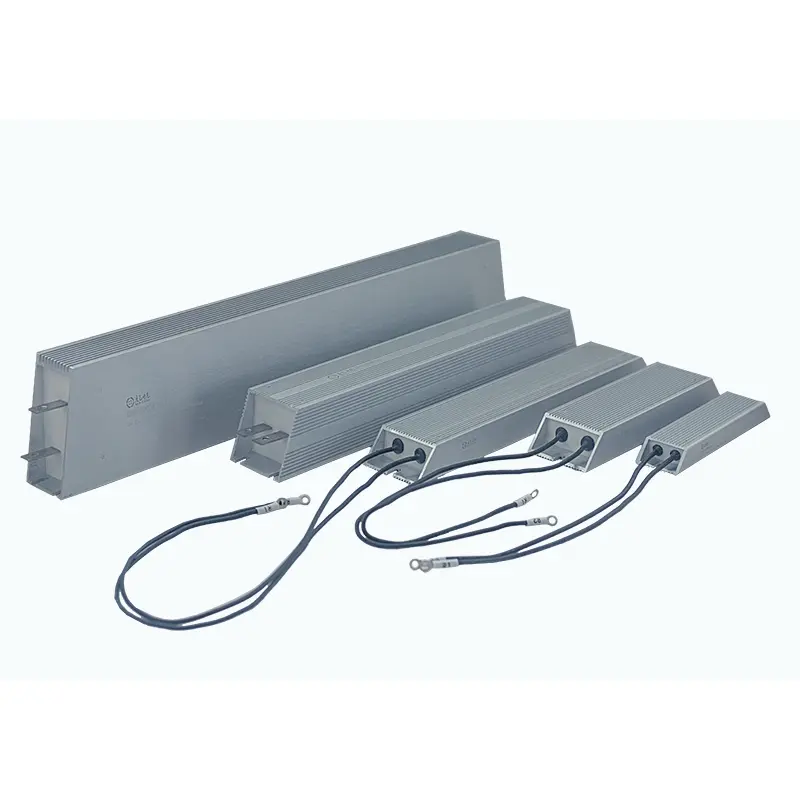

DUFEW 비유도성 알루미늄 클래드 저항기는 기존 권선 저항기가 기생 인덕턴스 효과로 인해 어려움을 겪을 수 있는 고속 스위칭 회로, 펄스 전력 시스템, 인버터 애플리케이션 및 정밀 전자 장비용으로 특별히 설계되었습니다.
급격한 전류 변화 중에 추가 유도 리액턴스를 생성하는 표준 전력 저항기와 달리 DUFEW는 고급 Ayrton-Perry 바이파일러 권선 구조를 채택하여 자기장 결합을 최소화하고 초저 인덕턴스 성능을 달성합니다.
전류 응답을 개선하고 스위칭 간섭을 줄임으로써 이 저항기는 민감한 전력 구성 요소를 보호하고 파형 안정성을 개선하며 고주파 전자 시스템의 신뢰성을 향상시키는 데 도움이 됩니다.
50W~6KW, 0.01Ω~120kΩ의 저항 값으로 제공되는 DUFEW는 전력 전자 제조업체, 인버터 공급업체, 자동화 회사 및 산업 장비 제조업체를 위한 맞춤형 저인덕턴스 저항기 솔루션을 제공합니다.
최신 전력 전자 장치에서는 스위칭 주파수가 계속 증가하는 반면 구성 요소는 전기 잡음 및 전압 변동에 더욱 민감해졌습니다.
기존 저항기는 빠른 전류 전환 중에 원치 않는 인덕턴스를 발생시켜 다음과 같은 원인이 될 수 있습니다.
- 전압 오버슈트
- 전류 파형 왜곡
- EMI 간섭
- 반도체 스트레스
- 제어 시스템의 불안정성
DUFEW 비유도성 알루미늄 클래드 저항기는 빠르게 변화하는 전류 조건에서 안정적인 전기 성능을 유지하도록 개발되었습니다.
| 성능 특징 | 엔지니어링 가치 |
|---|---|
| 초저 인덕턴스 권선 설계 | 고속 스위칭 중에 원하지 않는 유도 효과를 최소화합니다. |
| Ayrton-Perry 바이파일러 와인딩 | 전류 흐름에 의해 생성된 자기장을 취소합니다. |
| 빠른 전기적 반응 | 과도 회로 성능 향상 |
| 안정적인 펄스 부하 성능 | 반복되는 충전 및 방전 주기를 처리합니다. |
| 낮은 전자기 간섭 | 민감한 회로에 영향을 미치는 소음을 줄입니다. |
| 알루미늄 열관리 구조 | 고전력 조건에서도 안정적인 작동 유지 |
내부 권선 구조는 저인덕턴스 저항기를 기존 권선형 설계와 차별화하는 핵심 요소입니다. DUFEW는 전류 흐름 중에 생성되는 자기장을 줄이기 위해 반대 방향으로 감긴 두 개의 저항선을 사용하는 Ayrton-Perry 이중 권선 원리를 채택합니다.
두 권선의 자기장이 서로 부분적으로 상쇄되도록 함으로써 이 구조는 순 자속을 크게 줄이고 기생 인덕턴스를 최소화하여 고속 스위칭 애플리케이션에서 더 빠른 전기 응답과 향상된 성능을 가능하게 합니다.
고주파수 스위칭 시스템에서는 기생 인덕턴스가 원치 않는 전압 스파이크를 생성하고 회로 안정성에 영향을 줄 수 있는 급격한 전류 변화가 발생하는 경우가 많습니다. DUFEW 저인덕턴스 저항기는 과도 에너지를 효과적으로 처리하고, 스위칭 피크를 억제하고, 파형 안정성을 개선하고, 민감한 반도체 부품에 대한 스트레스를 줄이도록 설계되었습니다.
특히 다음과 같은 경우에 적합합니다.
- IGBT 인버터 회로
- MOSFET 스위칭 시스템
- PWM 전력 변환기
- 고주파 전자부하
회생 또는 동적 제동 작동 중에는 시스템 안정성을 유지하기 위해 과도한 에너지를 신속하게 배출해야 합니다. 낮은 인덕턴스 구조는 제동 응답을 향상시키고 스위칭 간섭을 줄이며 일시적인 전기적 스트레스로부터 인버터 전원 모듈을 보호하는 데 도움이 됩니다.
고주파 전원 공급 시스템에서 기생 인덕턴스는 스위칭 파형과 전체 효율에 영향을 미칠 수 있습니다. DUFEW 저인덕턴스 저항기는 스너버 회로, 전류 제한 회로, 펄스 흡수 회로와 같은 애플리케이션에 빠른 응답 특성을 제공합니다.
전자 테스트 시스템의 경우 저항 구성 요소의 응답 특성은 측정 정확도에 직접적인 영향을 미칩니다. 최적화된 저인덕턴스 설계는 보다 정확한 펄스 응답을 달성하고, 신호 왜곡을 줄이며, 테스트 반복성을 향상시키는 데 도움이 됩니다.
| 구조 | 기능 |
|---|---|
| 합금 저항선 | 안정적인 저항 특성 제공 |
| 대칭형 바이파일러 와인딩 | 자기 결합 감소 |
| 운모 절연층 | 권선층 분리 및 안정성 향상 |
| 석영 열 충전 | 열전도 강화 |
| 알루미늄 하우징 | 기계적 보호 및 열 관리 기능 제공 |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 비유도성 알루미늄 클래드 저항기 |
| 주요 특징 | 낮은 인덕턴스 성능 |
| 와인딩 기술 | Ayrton-Perry 바이파일러 와인딩 |
| 전력 범위 | 50W -- 6KW |
| 저항 범위 | 0.01Ω - 120kΩ |
| 작동 전압 | 1200V 이하 |
| 저항 공차 | ±3%, ±5%, ±10% |
| 온도 계수 | 300ppm/℃ 이하 |
| 하우징 재질 | 알루미늄 합금 |
| 단열재 | 고온 난연 화합물 |
| 유전 강도 | 2500VAC / 60초 |
| 절연저항 | ≥100MΩ |
| 기준 | GB-5792 |
| 비교항목 | DUFEW 비유도성 알루미늄 클래드 저항기 | 기존 권선 저항기 |
|---|---|---|
| 현재 응답 | 빠른 전류 변화를 위해 설계됨 | 기생 인덕턴스에 의해 제한됨 |
| 자기 효과 | 반대 자기장은 서로 상쇄됩니다. | 자기장이 축적됨 |
| 스위칭 성능 | 고주파 회로에 적합 | 주로 저주파 애플리케이션에 적합 |
| EMI 제어 | 전자기 간섭 위험 감소 | 더 높은 소음 발생 |
| 반도체 보호 | 전압 스파이크를 줄이는 데 도움이 됩니다. | 일시적인 스트레스를 증가시킬 수 있음 |
| 산업 | 일반적인 사용 |
|---|---|
| 전력전자 | 고주파 에너지 흡수 |
| EV 충전 시스템 | 스위칭 보호 회로 |
| 태양광 인버터 | DC 에너지 방전 |
| 풍력 발전 시스템 | 변환기 보호 |
| 서보 드라이브 | 동적 제동 |
| 산업 자동화 | 고속 제어 시스템 |
| 실험실 장비 | 정밀 펄스 테스트 |
DUFEW는 애플리케이션 요구 사항에 따라 맞춤형 비유도 저항기 개발을 지원합니다.
사용 가능한 사용자 정의:
| 맞춤 아이템 | 옵션 |
|---|---|
| 저항값 | 0.01Ω-120kΩ |
| 전력 등급 | 50W-6KW |
| 인덕턴스 요구 사항 | 저인덕턴스 맞춤형 설계 |
| 치수 | 표준 또는 특수 하우징 |
| 터미널 | 스테인레스 단자 또는 고온 전선 |
| 전기적 매개변수 | 회로 요구 사항에 따라 맞춤화 |
급격한 전류 변화는 기존 저항기에서 기생 인덕턴스를 생성하여 전압 스파이크와 전기적 노이즈를 유발할 수 있기 때문입니다. 비유도 저항은 이러한 효과를 최소화하고 회로 안정성을 향상시킵니다.
주요 차이점은 내부 와인딩 기술입니다. DUFEW는 Ayrton-Perry 바이파일러 권선을 사용하여 자기장 상호 작용을 줄이는 반면, 표준 저항기는 일반적으로 기존의 단일 방향 권선을 사용합니다.
예. They are commonly used in inverter braking circuits, pulse absorption circuits, and power electronic systems requiring fast response.
예. DUFEW는 저항 값, 정격 전력, 기계적 치수, 단자 및 낮은 인덕턴스 요구 사항에 대한 OEM 맞춤화를 제공합니다.
