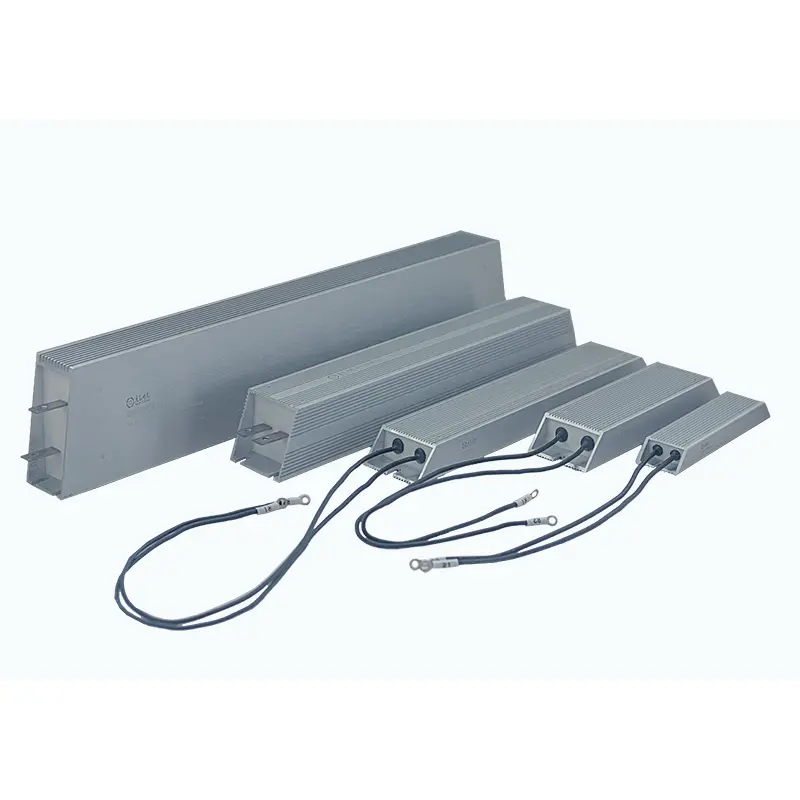

인버터 알루미늄 클래드 저항기

DUFEW 인버터 알루미늄 클래드 저항기는 안정적인 재생 에너지 흡수가 필요한 가변 주파수 드라이브(VFD) 제동 시스템, 서보 드라이브 및 산업용 모터 제어 애플리케이션을 위해 특별히 설계되었습니다.

모터 감속, 상승 또는 급정지 작동 중에 모터는 인버터 DC 버스로 다시 흐르는 회생 에너지를 생성합니다. 이 에너지를 효과적으로 소비할 수 없는 경우 과도한 전압 축적으로 인해 인버터 과전압 오류가 발생하거나 전원 구성 요소가 손상될 수 있습니다.

DUFEW 인버터 제동 저항기는 고성능 알루미늄 클래드 저항기 구조를 통해 회생된 전기 에너지를 열에너지로 변환하여 안정적인 인버터 작동을 유지하고 시스템 안전성을 향상시킵니다.

내구성이 뛰어난 알루미늄 합금 하우징, 높은 절연 캡슐화 기술 및 최적화된 열 관리 설계를 특징으로 하는 DUFEW는 전 세계 산업 자동화 제조업체, 인버터 공급업체 및 장비 제조업체에 안정적인 제동 저항기 솔루션을 제공합니다.

50W-6KW 전력 정격, 0.01Ω-120kΩ 저항 값 및 다양한 인버터 제동 요구 사항에 맞게 사용자 정의 가능한 사양으로 제공됩니다.

인버터 회생 에너지 제어용으로 설계됨

범용 저항기와 달리 인버터 제동 저항기는 제동 사이클 동안 반복되는 짧은 시간 동안 고전력 에너지 펄스를 견뎌야 합니다.

DUFEW 인버터 알루미늄 클래드 저항기는 다음을 처리하도록 설계되었습니다.

- 갑작스러운 재생 에너지 방출

- 빈번한 가속 및 감속 주기

- 단시간 과부하 조건

- 동적 제동 요구 사항

과도한 에너지를 안전하게 분산함으로써 다음과 같은 이점이 있습니다.

- DC 버스 과전압 방지

- 인버터 모듈 보호

- 제동 반응 개선

- 장비 신뢰성 향상

주요 장점

동적 제동 성능을 위한 고급 구조

1. 고강도 알루미늄 하우징 디자인

저항기 요소는 고온 절연 재료로 제작되었으며 고급 니켈-크롬(Ni-Cr) 또는 구리-니켈(Cu-Ni) 합금 저항 와이어로 감겨 있습니다. 운모 절연 분리 후 어셈블리는 난연성 열 화합물로 채워지고 알루미늄 합금 하우징 내부에 밀봉됩니다.

이 통합 구조는 산업용 제동 응용 분야에서 기계적 강도, 진동 저항, 열 전달 효율 및 장기적인 작동 신뢰성을 향상시킵니다.

2. 최적화된 열관리 시스템

내부 구조는 열 전도성을 높이기 위해 특수 결합 화합물과 결합된 석영 충전재를 사용합니다. 기존의 공기 단열재와 비교하여 이 설계는 저항기 요소에서 알루미늄 하우징으로 열을 보다 효율적으로 전달합니다.

외부 방열 홈과 함께 열 설계는 안정적인 제동 성능을 유지하고 온도 균형을 개선하며 반복 부하 조건에서 서비스 수명을 연장하는 데 도움이 됩니다.

3. 유연한 연결 구성

DUFEW는 다양한 설치 요구 사항을 충족하기 위해 스테인레스 스틸 단자 및 고온 리드선을 포함한 다양한 연결 옵션을 지원합니다. 통합된 장착 구멍은 인버터 캐비닛 및 산업용 제어 시스템 내부 설치를 단순화합니다.

인버터 제동 저항기를 선택하는 방법은 무엇입니까?

올바른 저항기를 선택하려면 인버터 매개변수, 제동 조건 및 설치 환경을 고려해야 합니다.

저항을 잘못 선택하면 제동 전류가 과도해지고, 제동 토크가 부족해지며, 과열 또는 인버터 보호 경보가 발생할 수 있습니다. DUFEW는 인버터 사양 및 실제 작동 요구 사항에 따라 적절한 저항 값을 선택할 것을 권장합니다.

전력 경감 곡선

일반적인 응용 분야

기술 사양

전기적 성능 테스트

인버터 제동 저항과 일반 전력 저항

설치 지침

1. 기술 사양 확인

설치하기 전에 인버터 모델, 권장 저항 범위, 필요한 제동 전력 및 듀티 사이클을 확인하여 저항기가 시스템 요구 사항과 일치하는지 확인하십시오.

2. 제품 상태 점검

설치하기 전에 알루미늄 하우징, 단자, 캡슐화 상태 및 장착 구조를 점검하여 저항기가 손상되지 않고 작동할 준비가 되었는지 확인하십시오.

3. 적절한 냉각 조건을 보장하십시오.

안정적인 제동 작동을 위해서는 적절한 열 방출이 필수적입니다. 공기 흐름을 개선하려면 수직 설치를 권장하며, 저항기 사이에는 충분한 간격을 유지해야 합니다. 밀폐된 캐비닛의 경우 작동 조건에 따라 추가적인 강제 환기가 필요할 수 있습니다.

4. 완벽한 전기 연결

내열 케이블을 사용하고, 단자 연결을 확실하게 하고, 인버터와 저항기 사이의 배선 거리를 가능한 한 짧게 유지하여 연결 신뢰성을 높이십시오.

5. 작동 테스트 수행

설치 후 저항값을 확인하고, 작동 중 표면 온도를 모니터링하고, 제동 성능을 검증하여 시스템이 올바르게 작동하는지 확인하십시오.

OEM 맞춤형 제조 역량

DUFEW는 다음을 포함한 맞춤형 인버터 제동 저항 솔루션을 지원합니다.

FAQ

Q1: 인버터 알루미늄 클래드 저항기는 어떤 역할을 합니까?

인버터 알루미늄 클래드 저항기는 모터 제동 시 발생하는 회생 에너지를 흡수하여 열에너지로 변환하여 DC 버스 과전압을 방지하고 인버터 시스템을 보호합니다.

Q2: 올바른 저항값을 어떻게 선택합니까?

저항값은 인버터 제조업체의 권장 범위를 따라야 합니다. 값이 너무 낮으면 과전류가 발생할 수 있고, 값이 너무 높으면 제동 성능이 저하될 수 있습니다.

Q3: 이 저항기를 서보 드라이브에 사용할 수 있습니까?

예. DUFEW 인버터 제동 저항기는 서보 시스템, 특히 빠른 감속과 반복적인 제동 주기가 필요한 애플리케이션에 적합합니다.

Q4: 온도 보호 기능을 추가할 수 있나요?

예. DUFEW는 추가 안전 모니터링이 필요한 애플리케이션을 위해 열 스위치 또는 온도 보호 구성 요소 추가를 지원합니다.
