우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

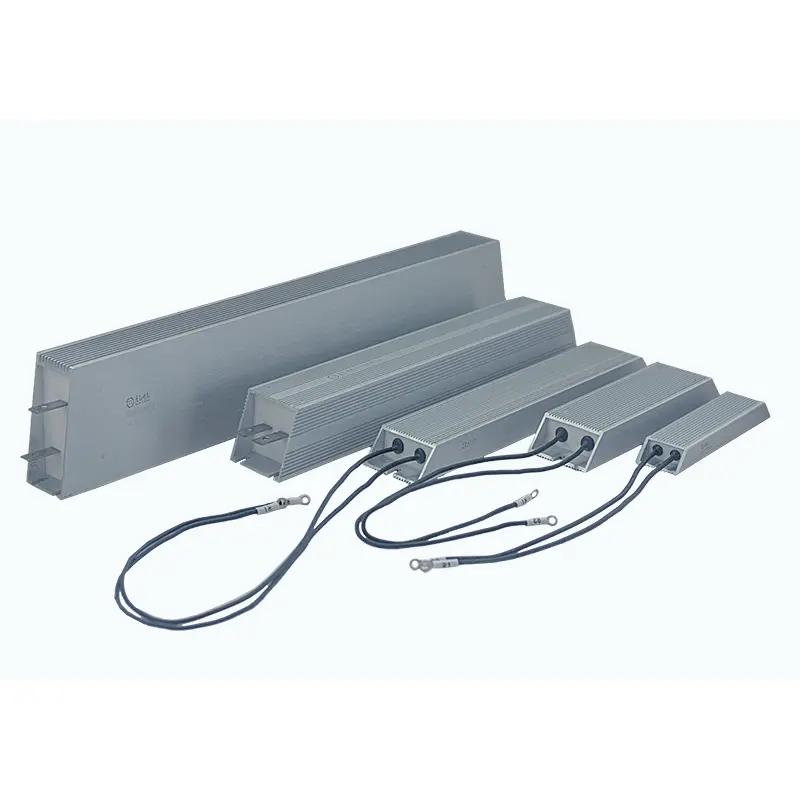

산업용 전력 시스템은 종종 무거운 부하, 빈번한 제동, 진동 및 높은 온도에서 작동합니다. 이러한 까다로운 환경에서 안정적인 작동을 보장하기 위해 DUFEW 사다리꼴 알루미늄 클래드 저항기는 견고한 알루미늄 인클로저와 열을 효율적으로 전달하는 최적화된 내부 열 구조를 결합하는 동시에 저항기 요소를 먼지, 습기, 진동 및 기계적 충격으로부터 보호합니다.
저항 요소는 고온 절연 코어에 장착된 정밀하게 감긴 니켈-크롬(Ni-Cr) 또는 콘스탄탄 합금 와이어를 사용하여 제조됩니다. 운모 시트로 전기 절연한 후 어셈블리는 고순도 석영 모래와 고온 수지의 특별히 제조된 혼합물을 사용하여 사다리꼴 알루미늄 하우징 내부에 완전히 캡슐화됩니다. 이 구조는 효율적인 열 전도 경로를 생성하여 내부 열을 외부 냉각 핀으로 빠르게 전달하는 동시에 저항기를 산화 및 환경 오염으로부터 보호합니다.
산업 자동화 및 중장비 장비용으로 설계된 이 저항기는 스테인리스 스틸 단자와 고온 리드 와이어 연결을 모두 지원하므로 VFD 제동 시스템, 서보 드라이브, 모터 제어 캐비닛, 로드 뱅크, 재생 에너지 장비 및 산업용 배전 시스템에 유연하게 설치할 수 있습니다.
기존의 직사각형 알루미늄 저항기와 달리 사다리꼴 하우징은 산업 환경에서 냉각 효율성과 기계적 안정성을 모두 향상시키도록 특별히 설계되었습니다.
사다리꼴 프로파일은 외부 냉각 표면을 늘려 자연 대류를 통해 열을 보다 효율적으로 방출하고 지속적인 작동 성능을 향상시킵니다.
저항기 요소는 알루미늄 하우징 내부에 완전히 밀봉되어 먼지, 습기, 진동 및 산화에 대한 탁월한 저항성을 제공하는 동시에 제품 수명을 연장합니다.
더 넓은 장착 베이스는 더 강력한 기계적 지지력을 제공하여 지속적인 진동 하에서 움직임을 줄이고 저항기를 크레인, 엘리베이터, 공작 기계 및 기타 중장비에 적합하게 만듭니다.
석영 모래 충전재는 공기보다 훨씬 빠르게 열을 전달하므로 내부 열이 알루미늄 하우징에 빠르게 도달하여 냉각 성능이 향상됩니다. 더 높은 연속 전력 소비가 필요한 경우 추가 방열판을 설치할 수 있습니다.
- 최적화된 사다리꼴 하우징 - 냉각 표면이 넓어져 기존 직사각형 알루미늄 저항기에 비해 자연적인 열 방출이 향상됩니다.
- 완전히 포팅된 구조 - 완전한 캡슐화로 먼지, 습기, 진동, 산화 및 기계적 충격으로부터 보호합니다.
- 뛰어난 열 전도성 - 석영 모래 충전재는 내부 열을 알루미늄 하우징으로 빠르게 전달하여 더 높은 전력 밀도를 지원합니다.
- 넓은 저항 범위 -- ±3%, ±5%, ±10%의 저항 공차로 0.01Ω~120kΩ 범위에서 사용할 수 있습니다.
- 신뢰할 수 있는 기계적 강도 - 넓은 알루미늄 베이스는 지속적인 진동 하에서 작동하는 장비를 안전하게 장착할 수 있도록 보장합니다.
- 유연한 연결 옵션 - 다양한 설치 요구 사항에 맞게 스테인리스 스틸 단자 또는 고온 리드 와이어와 함께 사용할 수 있습니다.
- 맞춤형 제조 가능 - OEM 프로젝트에 맞게 전력 등급, 저항 값, 치수, 단자 및 장착 구성을 맞춤 설정할 수 있습니다.
사다리꼴 알루미늄 클래드 저항기는 안정적인 전력 손실, 높은 기계적 강도 및 장기 안정성이 필요한 산업 시스템에 적합합니다.
가변 주파수 드라이브(VFD), 서보 드라이브, 모터 제동 회로 및 재생 에너지 소산 시스템.
빈번한 진동 및 제동 조건에서 작동하는 크레인, 엘리베이터, 압연기, 광산 기계, 압축기 및 기타 장비.
로드 뱅크, 전원 공급 장치 테스트, 배터리 방전 시스템, 동적 부하 시뮬레이션 및 산업용 테스트 벤치.
에너지 저장 장비, 태양광 인버터, 풍력 변환기, 충전 장비 및 전력 변환 시스템.
컴팩트하고 밀봉된 고신뢰성 전력 저항기가 필요한 전기 캐비닛, 배전 장비, 자동화 시스템 및 OEM 기계.
최적의 열 성능과 긴 서비스 수명을 달성하려면 올바른 설치가 필수적입니다.
설치하기 전에 저항 값, 정격 전력, 작동 전압 및 치수가 장비 요구 사항을 충족하는지 확인하십시오.
알루미늄 하우징, 단자 및 장착 구멍에 변형, 균열 또는 배송 손상이 없는지 확인하십시오.
베이스의 장착 구멍을 이용하여 저항기를 단단히 장착하십시오. 우수한 기계적 안정성을 유지하려면 장착 표면이 평평하고 견고한지 확인하십시오.
중전력 및 고전력 애플리케이션의 경우 저항기 베이스와 장착 플레이트 또는 방열판 사이에 얇은 층의 열 화합물을 적용하여 열 전달을 향상시킵니다.
단자 또는 리드선을 단단히 연결하고 과도한 접촉 저항이 발생하지 않도록 모든 전기 연결이 단단히 조여져 있는지 확인하십시오.
통풍이 잘되는 곳에 저항기를 설치하십시오. 밀폐형 전기 캐비닛의 경우 고전력에서 작동할 때 강제 공기 냉각을 권장합니다.
회로에 전원을 공급하기 전에 저항 값을 측정하고 초기 시운전 중에 작동 온도를 모니터링하십시오.
저항 요소는 고품질 니켈-크롬(Ni-Cr) 또는 콘스탄탄 합금 와이어를 사용하여 정밀하게 감겨져 안정적인 전기 성능, 높은 과부하 성능 및 긴 서비스 수명을 제공합니다.
내구성이 뛰어난 운모 절연층은 저항선을 알루미늄 하우징에서 전기적으로 분리하는 동시에 높은 온도에서도 탁월한 절연 내력을 유지합니다.
내부 캐비티는 고순도 석영사와 내열성 수지로 채워져 저항기 요소에서 알루미늄 하우징으로 열을 빠르게 전달하는 효율적인 열 전도 경로를 만듭니다.
압출 알루미늄 인클로저는 냉각 표면적을 늘리고 기존 직사각형 하우징에 비해 자연 공기 대류를 향상시키는 최적화된 사다리꼴 프로파일을 특징으로 합니다.
다양한 설치 및 배선 요구 사항을 수용할 수 있도록 스테인리스 스틸 단자 또는 고온 리드 와이어를 사용할 수 있습니다.
| 모델 코드 | 설명 | 예 |
|---|---|---|
| 자동차 | 사다리꼴 알루미늄 클래드 저항기 시리즈 | 자동차 |
| 1500W | 정격 출력 | 1500W |
| 27R | 정격 저항 | 27Ω |
| J | 저항 공차 | J = ±5%(옵션: H = ±3%, K = ±10%) |
| 매개변수 | 사양 |
|---|---|
| 전력 범위 | 50W--6kW |
| 작동 전압 | 1200V 이하 |
| 저항 범위 | 0.01Ω--120kΩ |
| 저항 공차 | ±3% / ±5% / ±10% |
| 보호 등급 | IP00 |
| 온도 계수(TCR) | 300ppm/°C 이하 |
| 난연성 등급 | UL 94V-2 |
| 기준 | GB/T 5792 |
| 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 유전체 내전압 | 2500VAC / 50Hz / 60초 | 누설 전류 ≤10mA |
| 절연저항 | 1000VDC | ≥100MΩ |
| 단시간 과부하 | 5초 동안 10× 정격 출력 | 눈에 보이는 손상 없음 |
| 부하 수명 | 순환 작동(10초 ON / 90초 OFF) | >9,000시간 |
| 습기찬 열저항 | 40°C ±2°C, 90~95% RH, 100시간 | ΔR ≤ ±(1%R + 0.05Ω) |
| 급속 온도 사이클링 | -55°C / 55°C / 155°C, 각 15분, 5사이클 | ΔR ≤ ±(2%R + 0.05Ω) |
| 내열성 | 2시간 동안 350°C | 눈에 보이는 변색이나 손상 없음 |
| 온도 계수 | 정격 부하 대 내한성 | <300ppm/°C |
| 화염 저항 | 5분 동안 10× 정격 출력 | 점화 또는 화염 없음 |
| 특성 | 테스트 조건 | 성능 |
|---|---|---|
| 터미널 강도 | 45N / 30초 | 느슨해지거나 눈에 보이는 손상 없음 |
| 진동 저항 | 5~200Hz, 1g, 98m/s² | 눈에 보이는 구조적 손상 없음 |
| 납땜 열에 대한 내성 | 350±5°C 납땜에 3초 동안 담근 단자 | ΔR ≤ ±(1%R + 0.05Ω) |
| 모습 | 육안검사 | 눈에 보이는 손상 없음, 명확한 표시 |
| 납땜성 | 235±5°C 납땜에 5초 동안 담근 단자 | 솔더 커버리지 ≥95% |
| 비교항목 | 사다리꼴 알루미늄 클래드 저항기 | 기존의 직사각형 알루미늄 하우징 저항기 |
|---|---|---|
| 하우징 디자인 | 사다리꼴 프로파일로 방열 면적과 공기 흐름 효율성이 향상됩니다. | 냉각 표면이 더 작은 표준 직사각형 하우징 |
| 열 관리 | 석영으로 채워진 구조는 보다 안정적인 작동 온도를 위해 알루미늄 하우징으로 열을 빠르게 전달합니다. | 열 방출은 주로 하우징 표면에 따라 달라지므로 열 효율이 낮아집니다. |
| 장착 안정성 | 넓은 베이스는 진동이 발생하기 쉬운 장비에 탁월한 기계적 안정성을 제공합니다. | 베이스가 더 좁을수록 진동에 대한 저항이 더 낮습니다. |
| 환경 보호 | 완전히 밀봉된 구조로 먼지, 습기, 산화 및 기계적 오염을 방지합니다. | 표준 씰링은 열악한 산업 환경에서 제한적인 보호 기능을 제공합니다. |
| 고저항 성능 | 안정적인 성능으로 최대 120kΩ의 저항 값을 사용할 수 있습니다. | 고저항 옵션은 일반적으로 더 제한적입니다. |
A: 사다리꼴 알루미늄 하우징은 외부 냉각 표면을 늘리고 저항기 주변의 자연스러운 공기 흐름을 향상시킵니다. 또한 더 나은 기계적 안정성을 위해 더 넓은 장착 베이스를 제공하므로 중장비 산업 장비에 적합합니다.
답: 그렇습니다. 석영으로 채워진 캡슐화는 내부 열을 알루미늄 하우징으로 효율적으로 전달하므로 저항기가 반복적인 제동 주기와 단기 과부하를 견딜 수 있으면서도 안정적인 성능을 유지할 수 있습니다.
답: 그렇습니다. 요청 시 옵션으로 내장된 열 스위치 또는 온도 센서를 통합하여 무인 또는 안전이 중요한 애플리케이션에 대한 추가 과열 보호 기능을 제공할 수 있습니다.
A: 그렇습니다. 모든 저항기의 사양이 동일하다면 가능합니다. 균일한 환기, 균형 잡힌 배선 및 적절한 열 방출이 유지되어야 균일한 부하 분배와 장기적인 신뢰성을 보장할 수 있습니다.
- 산업용 전력 전자 분야에서 다년간의 경험을 보유한 전문 전력 저항기 제조업체입니다.
- 저항, 전력 등급, 치수, 단자 및 장착 옵션에 대한 OEM 및 ODM 사용자 정의.
- 배송 전 포괄적인 전기 및 기계 테스트를 통한 엄격한 품질 관리.
- 표준 모델과 맞춤형 프로젝트 모두에 대한 빠른 생산 및 안정적인 공급.
- 고객이 해당 애플리케이션에 가장 적합한 저항기 솔루션을 선택할 수 있도록 지원하는 기술 지원.
