우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

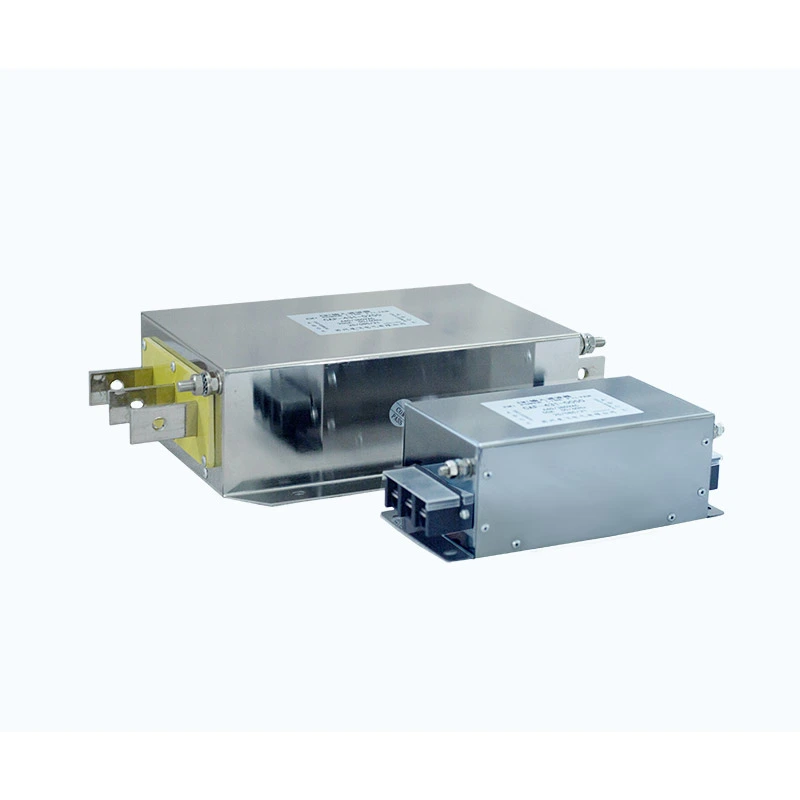

Dufew 전기 고조파 필터는 작동 중에 고조파 전류를 생성하는 VFD 시스템 및 기타 비선형 부하용으로 설계되었습니다. 드라이브 시스템의 입력측에 설치되는 이 제품은 필터 리액터, 전력 커패시터 및 비유도 감쇠 저항기와 함께 조정된 LC 회로를 사용하여 선택된 저차 고조파를 줄이고 전력 품질을 향상시킵니다. 일반적인 목표 고조파에는 5차, 7차, 11차, 13차가 포함되며 최종 구성은 시스템 전압, 부하 특성, 고조파 스펙트럼 및 필요한 필터링 성능에 따라 결정됩니다.
일반적인 성능 매개변수에는 최대 부하 시 THDi <10%, THDv <5%, 역률 0.98 이상, 온도 상승 80K 이하, 소음 수준 65dB, 절연 내력 최대 3000VAC가 포함되며, 선택한 모델과 작동 조건에 따라 달라질 수 있습니다.
VFD, 변환기, 정류기 및 기타 비선형 부하는 AC-DC 변환 및 스위칭 작동 중에 고조파 전류를 생성할 수 있습니다. 고조파 수준이 과도해지면 변압기 및 케이블 손실이 증가하고 추가 가열이 발생하며 역률이 감소하고 민감한 전기 장비의 안정성에 영향을 미칠 수 있습니다.
여러 비선형 부하가 있는 산업용 전력망의 경우 적절한 고조파 제어를 통해 안정적인 전기 조건을 유지하고 고조파 전류가 배전 시스템에 미치는 영향을 줄이는 데 도움이 됩니다.
리액터와 커패시터 매개변수는 시스템 및 고조파 특성에 따라 일치되어 선택된 고조파 주파수에서 낮은 임피던스 경로를 생성합니다. 이를 통해 정상적인 기본 주파수 작동을 유지하면서 고조파 전류가 필터를 통해 전환될 수 있습니다.
비유도성 댐핑 저항은 필터 회로에 통합되어 필터, 그리드 임피던스 및 비선형 부하 간의 공진을 제어합니다. 이는 고조파 증폭을 제한하고 연속 작동 중에 필터링 구성 요소에 대한 과도한 전류 스트레스를 줄이는 데 도움이 됩니다.
안정적인 필터링 성능은 리액터 인덕턴스, 커패시터 용량, 감쇠 저항 및 방열의 적절한 조정에 따라 달라집니다. Dufew는 지속적인 산업 부하에서 안정적인 성능을 유지하기 위해 전기 정격 및 작동 조건에 따라 이러한 매개변수를 조정합니다.
필터 선택은 정격 전력보다는 설비의 실제 전기적 특성을 기준으로 해야 합니다. Dufew는 적절한 구성을 개발할 때 전압, 전류, VFD 용량, 고조파 스펙트럼, 필요한 THDi 및 설치 환경과 같은 시스템 조건을 평가합니다.
엔지니어링 지원에는 조화 분석, 필터 매개변수 계산, 전기 구성, 기계 구조 및 응용 지침이 포함됩니다. 고객은 기술 평가를 위해 고조파 측정 데이터, 단선 다이어그램, 장비 사양 또는 작동 조건을 제공할 수 있습니다.
조정된 필터링 회로는 VFD 및 기타 비선형 부하에 의해 생성된 특성 고조파 전류를 줄여 전류 파형 왜곡을 낮추고 변압기, 케이블 및 기타 배전 장비를 통한 고조파 순환을 줄이는 데 도움이 됩니다.
필터는 고조파 전류 및 무효 전력 효과를 해결함으로써 역률을 개선하고 무효 전력 수요를 줄이며 배전 시스템 내 손실을 낮추는 데 도움이 될 수 있습니다.
고조파 왜곡을 줄이면 특히 비선형 장비 비율이 높은 설치에서 변압기, 배전 장비, 산업 자동화 시스템 및 기타 전기 부하의 작동 조건을 개선할 수 있습니다.
| 선택 요소 | 고려 사항 |
|---|---|
| 시스템 전압 | 220V / 380V / 690V / 1140V |
| 부하 유형 | VFD, 변환기, 비선형 산업용 부하 |
| 정격전류 | 연결된 장비 용량 기준 |
| 고조파 조건 | THDi 측정 또는 시스템 분석 |
| 성과목표 | 필요한 고조파 감소 수준 |
| 설치 조건 | 캐비닛 공간 및 환경 요구 사항 |
Dufew는 실제 적용 요구 사항에 따라 적합한 필터 구성을 권장할 수 있습니다.
Dufew 고조파 필터 솔루션은 고조파 왜곡이 장비 성능에 영향을 미치는 산업용 전력 시스템에 적합합니다.
| 애플리케이션 | 주요 요구사항 |
|---|---|
| VFD 시스템 | 고조파 전류 왜곡 감소 |
| 다중 드라이브 시스템 | 전력망 안정성 향상 |
| 산업 자동화 | 안정적인 전기 작동 유지 |
| 엘리베이터 | 잦은 가속 시 고조파 영향 감소 |
| 크레인 및 리프팅 장비 | 동적 부하 작동 지원 |
| UPS 시스템 | 전력 품질 개선 |
| 배터리 충전 시스템 | 고조파 영향 감소 |
| 유도 가열 장비 | 전기적 호환성 향상 |
| 재생 에너지 시스템 | 안정적인 그리드 연결 지원 |
예: HFL-4 3 1-0490
| 암호 | 설명 |
|---|---|
| HFL | Dufew 전기 고조파 필터 시리즈 |
| 4 | 전압 레벨(2=220V, 4=380V, 6=690V) |
| 3 | 위상 번호(3=3상, 1=단상) |
| 1 | 필터 구성 |
| 0490 | 정격전류(0490=490A) |
| 매개변수 | 사양 |
|---|---|
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 빈도 | 50Hz / 60Hz |
| 캐리어 주파수 | 2kHz~6kHz |
| 정격전류 | 5A - 1200A |
| 필터링 성능 | THDi <10%, THDv <5% |
| 역률 | 완전 부하 시 PF >0.98 |
| 과부하 기능 | 30분 동안 120% 정격 전류 |
| 온도 상승 | 80K 이하 |
| 소음 수준 | 65dB 이하 |
| 유전 강도 | 3000VAC / 50Hz / 10S |
| 절연저항 | ≥100MΩ |
| 보호 등급 | IP00 / IP22 |
| 절연 등급 | F급(155℃) |
| 표준 | IEC61000 / GB/T14549-1993 |
Dufew Electric은 고조파 필터, 리액터, 제동 저항기, 변압기 및 맞춤형 전기 솔루션을 포함한 산업용 전력 전자 부품을 전문으로 합니다.
고조파 필터링 제품의 경우 Dufew는 다음 사항에 중점을 둡니다.
- 반응기 제작 및 매개변수 매칭
- 커패시터 선택 및 통합
- 공진특성 검증
- 전기 안전 테스트
- 성능 검증
각 제품은 다음을 포함한 검사를 받습니다.
| 검사 항목 | 목적 |
|---|---|
| 절연 저항 테스트 | 절연 신뢰성 검증 |
| 유전체 내력 테스트 | 전기안전 확인 |
| 전기적 매개변수 테스트 | 설계 성능 보장 |
| 온도 상승 테스트 | 열 성능 확인 |
| 최종검사 | 제조 품질 확인 |
Dufew는 다음을 지원합니다.
- OEM 제조
- 맞춤형 고조파 솔루션
- 엔지니어링 협력
- 프로젝트 기반 기술 지원
사용 가능한 문서에는 ISO 품질 관리 인증, CE 인증, 제품 테스트 보고서가 포함됩니다.
Dufew는 산업용 전기 제품에 대한 수출 표준 포장 솔루션을 제공합니다.
포장에는 다음이 포함됩니다.
- 수분 보호
- 충격에 강한 고정
- 무거운 모델을 위한 강화된 목재 케이스
- 제품 식별 라벨
- 선적과 관련된 기술 문서
각 장치는 배송 전에 검사를 거쳐 고객 사양을 준수하는지 확인합니다.
| 비교 | 고조파 필터 | EMI 입력 필터 |
|---|---|---|
| 주요 기능 | 고조파 왜곡 감소 및 전력 품질 향상 | 전자기 간섭을 억제 |
| 목표 | 5차/7차/11차/13차 고조파 | 고주파 전도 및 방사 노이즈 |
| 회로 설계 | 감쇠 저항을 갖춘 튜닝된 LC 회로 | EMI 필터링 네트워크 |
| 애플리케이션 | VFD 시스템 및 비선형 부하 | EMC에 민감한 전자 장비 |
| 주요 혜택 | THDi 감소 및 그리드 안정성 향상 | 전기적 소음 감소 |
일반적인 필터링 회로는 리액터, 커패시터 및 댐핑 저항기를 사용합니다. 이러한 구성 요소는 함께 작동하여 선택한 고조파 주파수에 대해 조정된 경로를 생성하고 전반적인 전력 품질을 향상시키는 데 도움을 줍니다.
선택은 시스템 전압, 정격 전류, VFD 용량, 고조파 특성, THDi 요구 사항 및 설치 조건에 따라 달라집니다. Dufew는 특정 애플리케이션 및 운영 요구 사항을 기반으로 권장 사항을 제공합니다.
예. Dufew는 시스템 매개변수 및 필요한 필터링 성능과 함께 고조파 측정 결과를 평가하여 애플리케이션에 적합한 구성을 결정할 수 있습니다.
전자는 주로 비선형 부하에 의해 생성된 저차 고조파 전류를 줄이는 데 사용되는 반면, EMI 필터는 주로 스위칭 장치로 인해 발생하는 고주파 간섭을 해결합니다.
Dufew Electric은 VFD 시스템, 산업 자동화 장비 및 전력 변환 애플리케이션을 위한 맞춤형 솔루션을 제공합니다. 엔지니어링 경험, 제어된 제조 프로세스 및 품질 검사 절차를 통해 Dufew는 실제 시스템 요구 사항을 기반으로 필터 선택, 매개변수 일치 및 응용 분야별 구성을 지원합니다.
제품 사양, 기술 평가 및 맞춤형 프로젝트 지원에 대해서는 Dufew Electric에 문의하십시오.
