우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

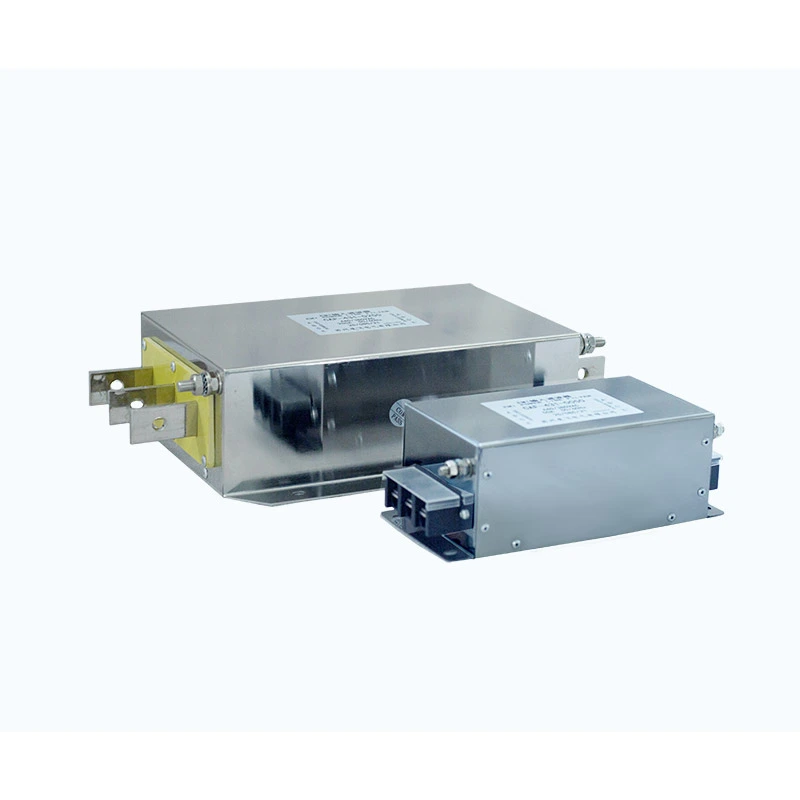

출력 필터는 VFD 출력 단자와 모터 입력 단자 사이에 설치되어 모터에 전달되는 전기 신호의 품질을 향상시킵니다.
다단계 필터링 회로와 최적화된 자기 부품을 결합하여 PWM 인버터 작동으로 발생하는 고주파 스위칭 간섭을 감쇠하고 모터 단자의 전기적 스트레스를 줄입니다.
디자인은 다음을 최소화하는 데 도움이 됩니다.
- 고주파 고조파 성분
- 빠른 스위칭으로 인한 전압 스파이크 펄스
- 모터 절연에 대한 dv/dt 응력
- 모터 케이블을 통한 전자기 간섭
단열 시스템은 다음을 제공합니다.
- 라인-라인: 1500VDC / 60S
- 라인-그라운드: 2500VDC / 60S
100MΩ 이상의 절연 저항, 1분 동안 정격 전류의 1.4배에 달하는 과부하 성능, 차폐 케이블을 사용하여 최대 400m의 모터 케이블 거리를 지원하는 Dufew 솔루션은 까다로운 산업용 드라이브 시스템에 적합합니다.
| 매개변수 | 사양 |
|---|---|
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 작동 주파수 | 50Hz / 60Hz / 최대 500Hz |
| 정격전류 | 5A - 1600A |
| 유전 강도 | 라인-라인: 1500VDC(60S); 라인-그라운드: 2500VDC(60S) |
| 절연저항 | ≥100MΩ(1000VDC) |
| 과부하 기능 | 1분 동안 정격 전류의 1.4배(간격 ≥15분) |
| 최대 케이블 길이 | 차폐 케이블: 400m; 비차폐 케이블: 300m |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | T40 / F급(155℃) |
| 난연성 등급 | UL94V-2 |
| 제품표준 | GB/T15287/8 |
CAF-4 3 2-0600
| 암호 | 설명 |
|---|---|
| CAF | Dufew 전기 필터 시리즈 |
| 4 | 전압 레벨(2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | 위상 번호(3 = 3상, 1 = 단상) |
| 2 | 필터 유형(1 = 입력 필터, 2 = 출력 필터) |
| 0600 | 정격 전류(0600 = 600A) |
긴 모터 케이블은 분산된 정전 용량을 발생시켜 충전 전류와 고주파 간섭을 증가시킬 수 있습니다. 최적화된 자기 회로 설계는 케이블 커패시턴스의 영향을 줄이고 출력 파형 안정성을 개선하며 고주파 방사를 줄여 필터를 원격 모터 설치에 적합하게 만듭니다. 차폐 케이블은 최대 400m, 비차폐 케이블은 최대 300m를 지원합니다.
PWM 스위칭 작동은 모터 권선에 급격한 전압 상승과 고주파 스트레스를 생성할 수 있습니다. 출력 필터는 dv/dt 충격과 전압 스파이크 스트레스를 줄여 펄스 전환으로 인한 절연 노화를 제한하고 전반적인 모터 서비스 신뢰성을 향상시킵니다.
다단계 필터링 구조는 고주파 스위칭 잡음은 물론 공통 모드 및 차동 모드 간섭을 억제하는 데 도움이 됩니다. 이는 민감한 제어 및 모니터링 장비가 장착된 시스템에서 EMC 성능을 향상시키고 간섭을 줄일 수 있습니다.
필터링 설계는 정상적인 모터 작동에 필요한 기본 주파수 에너지를 유지하면서 주로 고주파 구성 요소를 대상으로 합니다. 이는 안정적인 모터 토크 출력을 유지하고 추가 손실을 최소화하며 안정적인 연속 작동을 지원하는 데 도움이 됩니다.
컴팩트한 디자인은 수직 및 수평 설치를 모두 지원하며 다양한 캐비닛 레이아웃을 수용할 수 있습니다. 특정 산업 응용 분야 및 OEM 프로젝트 요구 사항을 충족하기 위해 맞춤형 전압 및 전류 정격도 제공됩니다.
Dufew 출력 필터는 모터 케이블 길이가 50미터를 초과하는 애플리케이션뿐만 아니라 고정밀 서보 가공 장비, 다중 모터 동기 구동 시스템 및 민감한 검사 장비가 장착된 생산 라인에 적합합니다. 빈번한 가속과 제동이 필요한 크레인, 사출성형 장비에도 적합합니다.
일반적인 응용 분야에는 산업 자동화, CNC 기계, 엘리베이터, 항만 장비, 섬유 기계, 사출 성형 기계 및 테스트 시스템이 포함됩니다.
| 비교차원 | Dufew 전문 출력 필터 | 표준 출력 필터링 솔루션 |
|---|---|---|
| 필터링 구조 | PWM 스위칭 간섭을 위한 다단계 필터링 설계 | 주파수 감쇠가 제한된 간단한 필터링 구조 |
| 주요 응용 프로그램 | 모터측 고조파 억제 및 dv/dt 스트레스 감소 | 기본 출력 파형 개선 |
| 긴 케이블 기능 | 최대 400m의 차폐 케이블까지 장거리 모터 케이블 애플리케이션을 지원합니다. | 케이블 거리가 길어지면 성능이 저하될 수 있습니다. |
| 모터 보호 | 전압 펄스 스위칭으로 인한 절연 응력을 줄이는 데 도움이 됩니다. | 고주파 스트레스에 대한 제한된 보호 |
| 시스템 통합 | 정밀 및 산업용 드라이브 시스템에 적합 | 주로 일반 응용 분야에 사용됩니다. |
Dufew Electric은 필터, 리액터, 제동 저항기 및 맞춤형 전기 솔루션을 포함한 산업용 전력 전자 부품을 전문으로 합니다.
자기 부품 및 드라이브 시스템 응용 분야의 엔지니어링 경험을 바탕으로 Dufew는 다양한 전압 레벨, 전류 범위 및 설치 요구 사항에 맞는 맞춤형 솔루션을 제공합니다.
Dufew의 제조 역량에는 자기 부품 처리, 정밀 권선, 절연 처리, 전기 매개변수 검증 및 성능 테스트가 포함되어 일관된 생산 품질과 안정적인 제품 성능을 보장합니다.
품질관리에는 절연저항, 절연저항, 온도상승, 전기적 성능, 외관검사 등이 포함됩니다. 각 단계는 전기 안전성, 작동 안정성 및 완제품의 전반적인 품질을 검증하도록 설계되었습니다.
Dufew는 다양한 산업 요구 사항을 충족하기 위해 OEM 제조, 맞춤형 설계, 기술 문서 및 응용 엔지니어링 지원을 지원합니다. 품질 문서에는 ISO 품질 관리 인증, CE 인증, 제품 테스트 보고서가 포함됩니다.
Dufew는 산업용 전기 부품의 안전한 운송을 보장하기 위해 수출 표준 포장을 적용합니다.
포장 솔루션에는 다음이 포함됩니다.
- 습기 방지 보호
- 충격에 강한 고정
- 대형 모델용 강화 목재 케이스
- 제품 식별 라벨
- 기술문서
각 제품은 배송 전에 검사를 거쳐 고객 요구 사항을 준수하는지 확인합니다.
출력 필터는 주로 고주파 스위칭 부품, PWM 간섭, 모터 측 전자기 노이즈를 대상으로 합니다. 출력 리액터는 주로 전압 상승률을 줄이고 전류 영향을 제한하며 출력 파형 조건을 개선합니다.
까다로운 애플리케이션의 경우 적합한 솔루션은 케이블 길이, 모터 유형 및 EMC 요구 사항에 따라 달라집니다.
예. 인버터 스위칭으로 발생하는 고주파 성분을 줄임으로써 전자기 진동을 줄이고 모터 작동 조건을 개선하는 데 도움이 될 수 있습니다.
긴 케이블은 분산 정전 용량을 증가시키고 고주파 간섭을 증폭시킬 수 있습니다. 적절한 필터링은 케이블 관련 전기적 스트레스를 줄이고 시스템 안정성을 향상시키는 데 도움이 됩니다.
예. Dufew는 고객 요구 사항에 따라 정격 전압, 전류 용량, 필터링 특성, 치수 및 설치 구조를 포함한 맞춤형 솔루션을 제공합니다.
