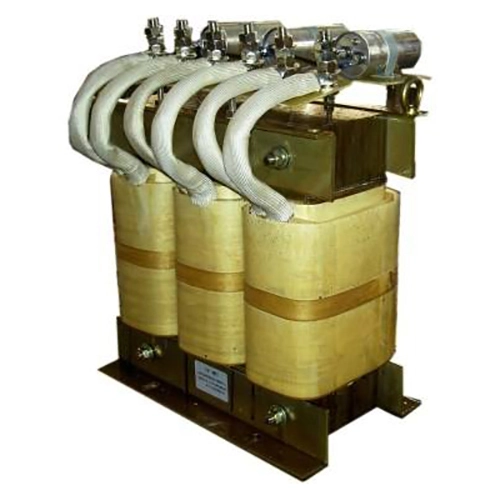

Dufew 전기 사인파 필터는 VFD 시스템의 출력 측에 설치되어 모터 측 파형 품질을 개선하고 산업 응용 분야에서 안정적인 모터 보호 기능을 제공합니다. VFD 스위칭 작동 중에 고주파 PWM 전압 펄스가 생성되어 모터 케이블을 통해 전송되며, 특히 장거리 설치에서는 전압 반사, dv/dt 스트레스 증가, 전자기 간섭 및 추가 모터 손실이 발생할 수 있습니다.
VFD 사인파 필터는 리액터와 커패시터로 구성된 LC 저역 통과 필터링 구조를 채택합니다. 필터링 네트워크는 기본 주파수 전압이 효율적으로 통과하도록 허용하면서 PWM 출력 신호의 반송파 주파수 구성 요소와 고주파수 고조파를 감쇠시켜 출력 파형을 더 부드러운 정현파에 가까운 파형으로 변환합니다.
필터링 프로세스는 다음을 수행하는 데 도움이 됩니다.
- PWM 고주파 성분 감소
- 모터 단자 전압 파형 개선
- 모터 절연에 대한 낮은 dv/dt 응력
- 전자기 간섭(EMI)을 줄입니다.
- 모터 작동 안정성 및 서비스 신뢰성 향상
이 제품은 저손실 냉간 압연 실리콘강 코어, 클래스 F 절연 재료, 진공 함침 기술 및 최적화된 열 구조를 사용하여 지속적인 산업 운영 중에 안정적인 성능을 유지하고 긴 케이블 모터 시스템, 자동화 장비 및 고성능 VFD 응용 분야에 효과적인 솔루션을 제공합니다.
주로 회로 임피던스를 증가시키는 표준 출력 리액터와 달리 LC 필터링 구조는 고주파 스위칭 부품의 감쇠를 크게 제공하여 고주파 왜곡을 낮추고 모터 권선에 대한 전기적 스트레스를 줄여 보다 부드러운 모터 전압 파형을 제공합니다.
높은 dv/dt PWM 펄스는 특히 VFD와 모터 사이에 긴 케이블이 설치된 경우 절연 응력을 증가시킬 수 있습니다. 필터는 전압 스파이크와 반사파 효과를 제한하여 모터 권선 절연에 대한 스트레스를 줄이고 장기적인 모터 작동을 지원합니다.
긴 모터 케이블은 충전 전류와 반사 전압을 증가시킬 수 있는 분산 정전 용량을 도입합니다. Dufew는 원격 펌프 시스템, 실외 모터 장비, 지하 기계 및 대규모 생산 라인과 같은 응용 분야의 시스템 요구 사항에 따라 전기 매개변수를 조정합니다.
필터는 고주파 간섭 및 출력 파형 왜곡을 감쇠함으로써 모터 전자기 소음, 추가 온도 상승, 고조파 관련 손실 및 불안정한 인버터 출력 파형과 관련된 기계적 진동을 줄이는 데 도움이 될 수 있습니다.
리액터와 커패시터는 VFD의 PWM 출력 특성에 따라 일치됩니다. 결과적인 LC 구조는 기본 주파수의 전송을 유지하고 모터 측의 전압 파형을 개선하면서 반송파 주파수 성분을 감쇠시킵니다.
자기 시스템은 냉간 압연 실리콘 강철 코어, 최적화된 에어 갭 구조 및 저손실 자성 재료를 사용하여 연속 작동 중에 안정적인 인덕턴스 특성을 유지하고 자기 손실을 제어할 수 있습니다.
절연 시스템에는 클래스 F 고온 절연, 진공 함침 및 난연성 절연 재료가 포함될 수 있습니다. 이러한 조치는 지속적인 산업 환경에서 절연 강도, 기계적 안정성 및 안정적인 작동을 지원합니다.
예: SWF-4 3 2-1200
| 암호 | 설명 |
|---|---|
| SWF | Dufew 전기 사인파 필터 시리즈 |
| 4 | 전압 레벨(2=220V, 4=380V, 6=690V) |
| 3 | 위상 번호(3=3상, 1=단상) |
| 2 | 설치 위치(VFD 출력측) |
| 1200 | 정격전류(1200A) |
| 매개변수 | 사양 |
|---|---|
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 작동 주파수 | 50Hz / 60Hz / 맞춤형 |
| 캐리어 주파수 | 2kHz-8kHz |
| 전압 고조파 왜곡 | 5% 이하 |
| 정격전류 | 5A-1200A |
| 최대 케이블 길이 | 최대 3000m(애플리케이션에 따라 다름) |
| 과부하 기능 | 1분 동안 1.5× 정격 전류 |
| 온도 상승 | 80K 이하 |
| 소음 수준 | 65dB 이하 |
| 유전 강도 | 3000VAC / 10S |
| 절연저항 | ≥100MΩ |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | F급(155℃) |
| 기준 | GB/T15287/8 |
Dufew 사인파 필터 솔루션은 향상된 출력 파형 성능과 모터 보호가 필요한 VFD 시스템에 적합합니다.
| 애플리케이션 | 주요 요구사항 |
|---|---|
| 장거리 모터 시스템 | 케이블 관련 전압 스트레스 감소 |
| 펌프 및 팬 시스템 | 모터 작동 안정성 향상 |
| CNC 장비 | 정밀 가공 성능 지원 |
| 산업자동화 라인 | 전기 간섭 감소 |
| 엘리베이터 | 드라이브 신뢰성 향상 |
| 크레인 및 리프팅 장비 | 빈번한 가속 및 제동 지원 |
| 실외 모터 설치 | 원격 장비 작동 활성화 |
Dufew Electric은 필터, 리액터, 제동 저항기, 변압기 및 맞춤형 전기 솔루션을 포함한 산업용 전력 전자 부품을 제조합니다. 파형 필터링 제품의 경우 자성 부품 준비 및 권선부터 절연 처리, 함침, 전기 테스트 및 최종 검사까지 통제된 프로세스를 통해 생산이 수행됩니다.
제조 공정에는 다음이 포함됩니다.
- 자기코어 가공
- 정밀 와인딩
- 절연처리
- 진공 함침
- 전기적 성능 테스트
품질 검사는 다음을 포함한 점검을 통해 주요 전기 및 기계적 매개변수를 다룹니다.
- 절연저항 시험
- 절연내력 시험
- 전기적 매개변수 검증
- 온도 상승 테스트
- 최종 외관검사
Dufew Electric은 또한 OEM 제조, 맞춤형 전기 매개변수, 엔지니어링 애플리케이션 지원 및 프로젝트 기반 공급을 지원합니다. 고객 및 프로젝트 요구 사항에 따라 제품 도면, 테스트 보고서 및 인증 문서를 제공할 수 있습니다.
Dufew는 산업용 전기 제품에 대한 수출 표준 포장 솔루션을 제공합니다.
포장에는 다음이 포함됩니다.
- 습기 방지 보호
- 충격에 강한 고정
- 무거운 모델을 위한 강화된 목재 케이스
- 제품 식별 라벨
- 기술문서
제품 사양이 고객 요구 사항을 충족하는지 확인하기 위해 각 장치는 배송 전에 검사됩니다.
| 비교 | 사인파 필터 | 출력 반응기 |
|---|---|---|
| 필터링 원리 | PWM 구성 요소를 줄이기 위한 LC 저역 통과 필터링 | 전류 변화를 제한하기 위해 임피던스 증가 |
| 주요 기능 | 파형 품질을 개선하고 고주파수 스트레스를 억제합니다. | 전압 상승률 및 전류 변동 감소 |
| 출력 파형 | 정현파에 가까운 전압 출력 | PWM 파형이 남아 있음 |
| 케이블 적용 | 더 긴 모터 케이블 시스템에 적합 | 적당한 케이블 거리에 주로 사용됨 |
| 모터 보호 | 고주파 스트레스에 대한 강력한 보호 기능 제공 | 기본적인 모터 보호 기능 제공 |
사인파 필터는 LC 필터링 구조를 사용하여 PWM 스위칭 구성 요소를 줄이고 모터 측 파형 품질을 향상시킵니다. 출력 리액터는 주로 전류 변화를 제한하고 전압 상승률을 줄이기 위해 임피던스를 높이지만 출력 파형을 크게 바꾸지는 않습니다.
긴 모터 케이블, 민감한 모터, 엄격한 EMC 요구 사항 또는 PWM 전압 스트레스가 모터 신뢰성에 영향을 미칠 수 있는 시스템이 있는 애플리케이션에 권장됩니다.
예. 필터링 매개변수는 케이블 길이, 모터 출력, VFD 특성 및 작동 조건에 따라 맞춤 설정할 수 있습니다.
예. Dufew는 전압 정격, 전류 용량, 캐리어 주파수, 설치 요구 사항 및 특정 애플리케이션 조건을 기반으로 맞춤형 설계를 지원합니다.
