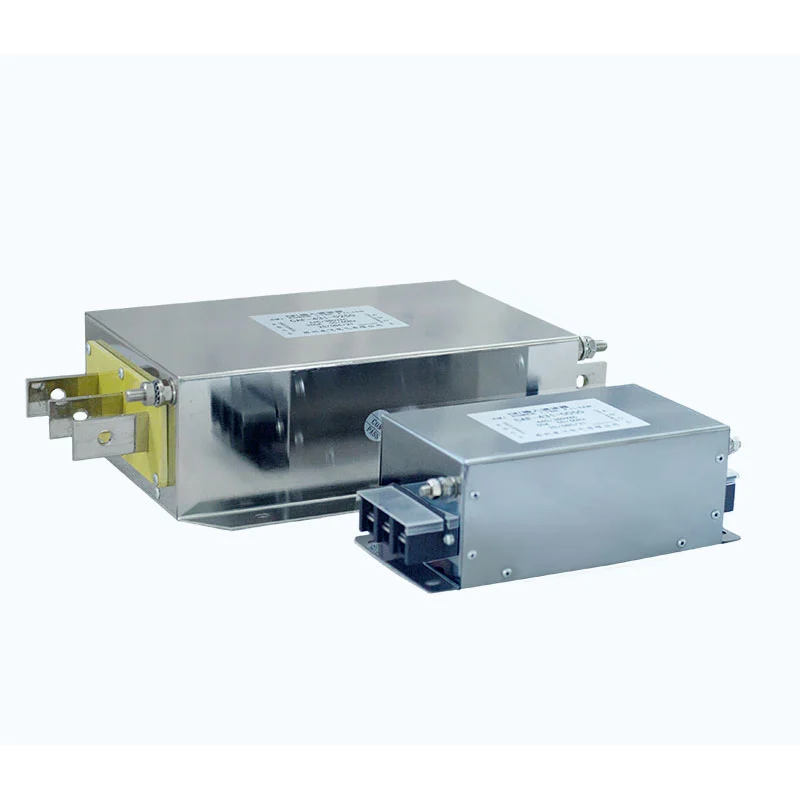

패시브 필터

Dufew 전기 수동 필터는 VFD, 변환기, 정류기 및 기타 비선형 부하의 고조파 전류에 영향을 받는 산업용 전력 시스템용으로 설계되었습니다. 조정된 LC 회로에 필터 리액터, 커패시터 및 비유도 감쇠 저항기를 결합하여 선택한 고조파 주파수에 대한 낮은 임피던스 경로를 제공하고 전력 네트워크에서 고조파 전류 순환을 줄이는 데 도움이 됩니다.

AC-DC 변환 및 전력 전자 스위칭 중에 생성된 비선형 부하는 변압기 과열, 케이블 손실 증가, 역률 감소, 전기 장비에 대한 추가 스트레스 및 불안정한 전력 품질의 원인이 될 수 있습니다. 시스템 조건에 따라 필터링 구성은 5차, 7차, 11차 및 고차 구성 요소와 같은 특성 고조파를 처리하도록 설계될 수 있습니다.

이 시스템은 고조파 전류 왜곡을 줄이고 역률을 개선하며 고조파 관련 손실을 제한하고 안정적인 전기 작동을 지원합니다. 능동형 고조파 보상 시스템과 비교하여 수동 필터링은 복잡한 제어 회로 없이 비교적 간단한 전기 구조를 사용하므로 예측 가능한 고조파 특성을 가진 산업 응용 분야의 연속 작동에 적합합니다.

LC 필터링 시스템은 어떻게 작동합니까?

튜닝된 공진 회로

리액터와 커패시터는 특정 고조파 주파수에 맞게 설계된 튜닝된 LC 분기를 형성합니다.

고조파 전류가 설계된 주파수 범위에 도달하면 필터링 분기가 전력 네트워크보다 낮은 임피던스 경로를 제공하여 고조파 전류를 효과적으로 흡수할 수 있습니다.

이 디자인은 다음을 제공합니다.

- 목표 고조파 감소

- 더 낮은 전류 파형 왜곡

- 전기적 안정성 향상

- 지속적인 산업 운영 능력

감쇠 및 보호 설계

통합된 비유도 저항은 공진 특성을 제어하고 회로 안정성을 향상시킵니다.

댐핑 구조는 다음과 같은 이점을 제공합니다.

- 과도한 공명 증폭 방지

- 비정상 고조파 전류 제한

- 커패시터 신뢰성 향상

- 시스템 서비스 수명 연장

주요 장점

1. 단순한 패시브 구조

패시브 설계는 DSP 컨트롤러나 추가 전자 보상 모듈 없이 작동하므로 제어 구성 요소 수가 적고 유지 관리 요구 사항이 낮으며 산업 운영 환경에 대한 적응성이 뛰어난 간단한 전기 구조를 제공합니다.

2. 향상된 전력 품질

고조파 전류 순환을 줄임으로써 시스템은 변압기 및 케이블 손실을 제한하고, 온도 상승을 줄이고, 역률을 개선하고, 연결된 전기 장비의 보다 안정적인 작동을 지원할 수 있습니다.

3. 산업용으로 설계되었습니다.

Dufew는 자기 부품, 리액터 및 커패시터 매칭, 열 성능 및 전기 안전에 엔지니어링 고려 사항을 적용합니다. 결과 구성은 상대적으로 예측 가능한 고조파 특성을 갖는 산업용 전력 시스템의 연속 작동에 적합합니다.

일반적인 응용 분야

Dufew Passive Filter는 상대적으로 안정된 고조파 특성을 갖는 산업용 시스템에 적합합니다.

일반적인 응용 분야에는 비선형 부하 및 고조파 전류를 관리해야 하는 제조 공장, 야금 및 화학 처리 시설, 광산 장비, 섬유 기계, 제지 생산 라인, 항만 기계 및 사출 성형 시스템이 포함됩니다.

맞춤형 설계 능력

다양한 전기 시스템에는 다양한 필터링 매개변수가 필요합니다.

Dufew는 다음을 기반으로 엔지니어링 지원을 제공합니다.

- 고조파 측정 데이터

- 부하특성

- 시스템 전압 레벨

- 설치환경

- 필수 THDi 성능

다양한 산업용 전력 품질 요구 사항에 맞게 맞춤형 솔루션을 사용할 수 있습니다.

선택 가이드

적합한 필터링 솔루션을 선택하려면 다음 사항을 평가해야 합니다.

Dufew는 고조파 측정 데이터, 시스템 매개변수 및 프로젝트 요구 사항을 기반으로 맞춤형 권장 사항을 제공합니다.

제조 역량 및 품질 보증

Dufew Electric은 산업용 전력 전자 장치 제조를 전문으로 하며 수동 필터, 리액터, 제동 저항기, 변압기 및 산업용 애플리케이션을 위한 맞춤형 전기 솔루션을 제공합니다. 엔지니어링 작업에는 고조파 분석, 전기 매개변수 일치, 전력 품질 요구 사항이 포함되어 애플리케이션별 제품 설계 및 제조를 지원합니다.

주요 제조 기능에는 자기 코어 처리, 정밀 리액터 권선, 커패시터 및 저항기 매칭, 전기 매개변수 검증 및 열 성능 테스트가 포함됩니다. 제품 구성에 따라 품질 검사에는 다음이 포함될 수 있습니다.

- 절연저항 시험
- 절연내력 시험
- 공명 매개변수 검증
- 온도 상승 테스트
- 전기적 매개변수 검사
- 최종 외관검사

품질 문서에는 해당 제품 및 프로젝트 요구 사항에 따른 ISO 품질 관리 인증, 제품 테스트 보고서, 전기 성능 검증 기록이 포함될 수 있습니다.

Dufew Electric은 OEM 제조, 맞춤형 전기 설계, 엔지니어링 협력 및 프로젝트 기반 전력 품질 솔루션을 지원합니다.

기술 사양

패시브 필터와 능동형 고조파 필터

FAQ

Q1: 패시브 필터에는 어떤 구성 요소가 사용됩니까?

수동 필터는 조정된 LC 회로를 형성하는 리액터, 커패시터 및 감쇠 저항기로 구성됩니다. 이러한 구성 요소는 선택된 고조파 전류에 대한 낮은 임피던스 경로를 제공하고 전력 품질을 향상시키는 데 도움이 됩니다.

Q2: 적합한 모델을 어떻게 선택해야 합니까?

모델 선택은 정격 전압, 작동 전류, 고조파 소스, 고조파 스펙트럼, THDi 요구 사항, 시스템 구성 및 설치 조건에 따라 달라집니다.

Q3: 이 솔루션은 모든 고조파 조건에 적합합니까?

수동 필터링은 일반적으로 안정적인 고조파 특성을 가진 시스템에 적합합니다. 빠르게 변화하는 고조파 부하가 있는 애플리케이션에는 대체 보상 솔루션이 필요할 수 있습니다.

Q4: Dufew는 필터링 솔루션을 맞춤 설정할 수 있나요?

예. Dufew는 전압 레벨, 전류 용량, 고조파 특성, 설치 요구 사항 및 프로젝트 조건을 기반으로 맞춤형 솔루션을 제공합니다.
