우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.
현대 산업 자동화 시스템에서 VFD 및 전력 전자 장치는 작동 중에 고주파 스위칭 잡음과 고조파 방해를 발생시킵니다. 이러한 교란은 근처의 컨트롤러, 통신 시스템, 센서 및 기타 민감한 장비에 영향을 미칠 수 있습니다.

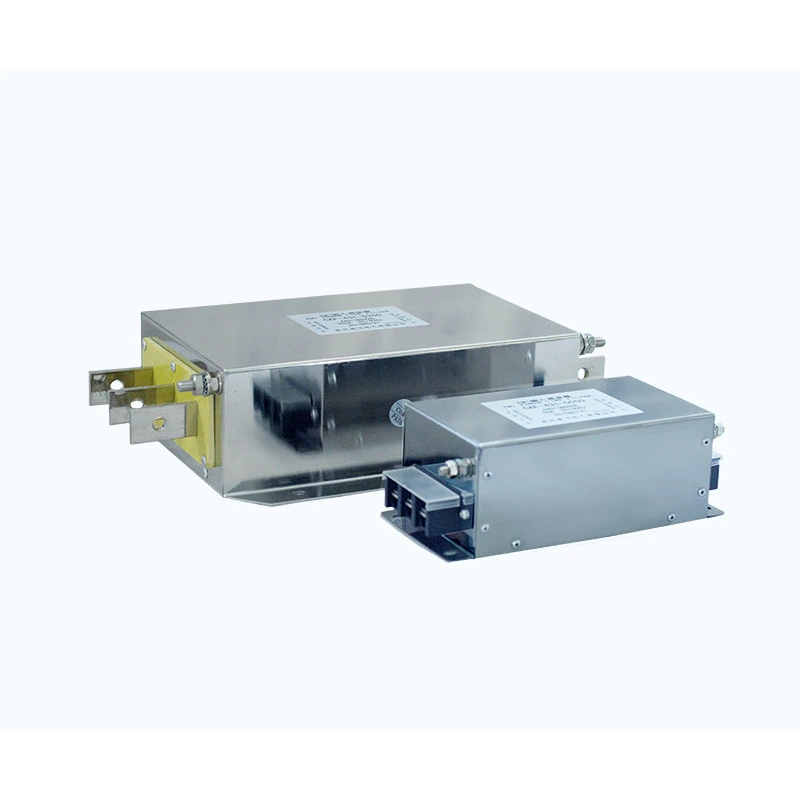

Dufew 전기 입력 필터는 전원 공급 장치와 VFD 또는 서보 드라이브 입력 단자 사이에 직렬로 설치되어 드라이브 시스템과 전기 네트워크 사이의 전자기 간섭 전송 경로를 줄입니다.
필터는 최적화된 자기 부품, 커패시터 및 댐핑 설계를 결합한 다단계 EMC 필터링 구조를 채택하여 넓은 주파수 범위에서 공통 모드 및 차동 모드 간섭을 모두 억제합니다.
주요 설계 특징은 다음과 같습니다.
- 안정적인 필터링 성능을 위한 저손실 자기 부품
- EMC 억제를 위해 최적화된 커패시터 네트워크
- 보호 시스템과의 호환성을 위한 낮은 누설 전류 설계
- 산업 환경을 위한 높은 단열 성능
- 유연한 IP00/IP20 설치 구성
신뢰할 수 있는 EMC 성능과 사용자 정의 가능한 전기 매개변수를 갖춘 Dufew 입력 필터는 까다로운 산업 응용 분야에서 시스템 안정성을 향상시키는 데 도움이 됩니다.
VFD 스위칭 장치는 전원 케이블을 통해 이동하여 전력망으로 다시 피드백될 수 있는 고주파 소음을 생성합니다. 필터는 전도성 방출을 줄이고, 고주파 간섭 전송을 제한하고, EMC 성능을 개선하고, 인근 전기 장비에 대한 방해를 최소화하는 데 도움이 됩니다.
간섭 경로가 다르면 필터링 방법도 달라야 합니다. 필터링 구조는 전력선과 접지 사이의 잡음에 대한 공통 모드 억제와 도체 간의 간섭에 대한 차동 모드 억제를 결합합니다. 이는 복잡한 산업 환경에서 전자기 호환성을 향상시키는 데 도움이 됩니다.
산업용 전력망은 전압 변동, 스위칭 방해, 고조파 간섭의 영향을 받을 수 있습니다. 드라이브 시스템에 대한 이러한 교란의 영향을 줄임으로써 필터는 안정적인 장비 작동을 유지하는 데 도움이 되며 민감한 전기 부품에 대한 추가 보호 기능을 제공합니다.
EMC 문제는 드라이브가 여러 개이거나 모터 케이블이 긴 시스템에서 더욱 두드러질 수 있습니다. 이 설계는 일관된 EMC 성능이 요구되는 다중 드라이브 설치, 긴 케이블 애플리케이션, 고밀도 제어 캐비닛 및 산업 자동화 시스템에 적합합니다.
최적화된 3단계 구조는 저, 중, 고주파 범위에 걸쳐 감쇠를 제공하여 다양한 유형의 전기 간섭을 줄이고 다양한 작동 조건에서 효과적인 필터링 성능을 유지하는 데 도움이 됩니다.
접지 커패시터 구조는 누전 방지 장치와의 호환성을 유지하면서 불필요한 누설 전류를 제한하도록 최적화되었습니다. 이는 산업용 전기 시스템의 안정적인 작동을 지원합니다.
절연 시스템은 최대 1500VDC/60S의 라인-라인 절연 내력, 최대 2500VDC/60S의 라인-접지 절연 내력, 1000VDC에서 ≥100MΩ의 절연 저항을 갖춘 장기간 산업용으로 설계되었습니다.
Dufew 입력 필터 솔루션은 향상된 EMC 성능과 전기적 안정성이 필요한 응용 분야에 널리 사용됩니다.
| 애플리케이션 | 주요 요구사항 |
|---|---|
| VFD 시스템 | 스위칭 간섭 감소 |
| 서보 드라이브 시스템 | 제어 안정성 향상 |
| 산업 자동화 장비 | 민감한 컨트롤러 보호 |
| 엘리베이터 | 드라이브 신뢰성 향상 |
| 항구 크레인 | 고강도 작업 지원 |
| 압연기 | 전기적 교란 감소 |
| 사출 성형기 | 시스템 안정성 향상 |
| 섬유기계 | EMC 문제 감소 |
| 테스트 장비 | 신호 신뢰성 유지 |
| 의료 및 정밀 장비 | 민감한 전자제품을 보호하세요 |
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | VFD 입력 필터/EMC 필터 |
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 정격전류 | 5A - 1600A |
| 빈도 | 50Hz / 60Hz / 500Hz까지 맞춤 설정 가능 |
| 유전 강도 | 라인-라인: 1500VDC(60S); 라인 접지: 2500VDC(60S) |
| 절연저항 | ≥100MΩ(1000VDC) |
| 과부하 기능 | 1분 동안 정격 전류의 1.4배 |
| 케이블 길이 지원 | 최대 400m의 차폐 케이블 |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | F급(155℃) |
| 난연성 등급 | UL94V-2 |
| 표준 | GB/T15287/8 |
Dufew Electric은 EMC 필터, 리액터, 제동 저항기 및 맞춤형 전기 솔루션을 포함한 산업용 전력 전자 부품을 전문으로 합니다.
통제된 제조 공정과 전기 성능 테스트를 통해 Dufew는 산업 응용 분야에서 신뢰할 수 있는 제품 품질을 보장합니다.
품질 관리에는 다음이 포함됩니다.
- 부품검사
- 전기적 성능 테스트
- 절연저항 시험
- 내전압 시험
- 기능 검증
Dufew는 품질 관리 시스템과 제품 표준을 지속적으로 개선합니다.
인증 및 기술 문서에는 다음이 포함됩니다.
- ISO 9001 품질 경영 시스템
- CE 인증
- 제품 테스트 보고서
- 맞춤형 기술 문서
Dufew는 글로벌 고객을 위한 OEM 제조, 맞춤형 설계 및 엔지니어링 협력을 지원합니다.
Dufew는 운송 중 전기 부품을 보호하기 위한 수출 지향 포장 솔루션을 제공합니다.
포장에는 다음이 포함됩니다.
- 수분 보호
- 충격에 강한 고정
- 대형 모델용 강화 포장
- 제품 식별 라벨
- 선적과 관련된 기술 문서
각 필터는 배송 전에 검사를 거쳐 고객 요구 사항을 준수하는지 확인합니다.
이는 VFD 작동 중에 발생하는 전자기 간섭을 줄이고, EMC 성능을 향상시키며, 외부 전력 방해로부터 전기 부품을 보호하는 데 도움이 됩니다.
전원 공급 장치와 VFD 또는 서보 드라이브 입력 단자 사이에 설치되어 전력 네트워크를 통한 간섭 전송을 줄이고 시스템 안정성을 향상시킵니다.
설치 조건에 따라 Dufew 솔루션은 최대 400m의 차폐 케이블과 최대 300m의 비차폐 케이블을 지원할 수 있어 장거리 애플리케이션에서 안정적인 필터링 성능을 유지할 수 있습니다.
예. Dufew는 다양한 애플리케이션 요구 사항에 따라 전압 정격, 전류 용량, 필터링 매개변수, 기계적 치수 및 설치 구조를 포함한 맞춤형 솔루션을 제공합니다.
Dufew Electric은 VFD 시스템, 서보 드라이브 및 산업 자동화 애플리케이션을 위한 맞춤형 입력 필터 솔루션을 제공합니다.
전문적인 엔지니어링 역량, 신뢰할 수 있는 제조 프로세스, 엄격한 품질 관리를 통해 Dufew는 고객이 EMC 성능을 향상시키고 전기 간섭을 줄이며 안정적인 장기 작동을 달성하도록 돕습니다.
