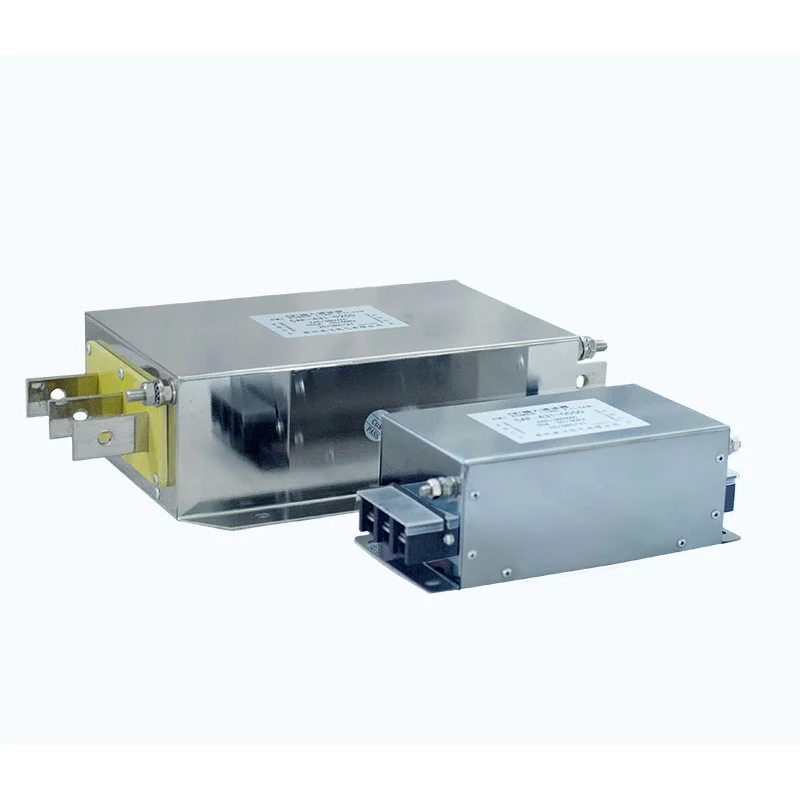

전자파 적합성 필터

현대 산업용 드라이브 시스템은 고속 스위칭 기술을 사용하여 에너지 효율성과 모터 제어 정확도를 향상시킵니다. 그러나 인버터 스위칭 작업은 주변 장비와 전체 시스템 EMC 성능에 영향을 미칠 수 있는 전도성 간섭, 공통 모드 전류 및 고주파 잡음을 생성할 수 있습니다.

Dufew 전기 전자기 호환성 필터는 다음을 포함하여 최적화된 필터링 구성 요소를 통합합니다.

- 공통 모드 초크

- X/Y 안전 커패시터

- 필터 반응기

- 댐핑 부품

필터링 네트워크는 안정적인 전력 전송을 유지하면서 원치 않는 고주파 간섭에 대해 높은 임피던스를 생성합니다.

설치 요구 사항에 따라 필터는 다음을 제어하는 ​​데 도움이 됩니다.

- 전원 공급 네트워크로 되돌아가는 전도 간섭

- 전력 전자 장치에서 발생하는 고주파 스위칭 소음

- 장비와 접지 사이의 공통 모드 전류

- 주변 장치에 영향을 미치는 전자기 방해

이 솔루션은 다음을 지원합니다.

- 전자파 적합성 성능 향상

- 연결된 장비 간의 간섭을 줄입니다.

- VFD 및 서보 시스템 안정성 향상

- 안정적인 산업 운영 지원

통합 EMC 필터링 구조

1. 양면 간섭 제어

산업용 드라이브 시스템은 전원 입력 및 모터 출력 측면 모두에서 간섭을 일으킬 수 있습니다. Dufew의 통합 필터링 구조는 전도성 방출을 줄이고, 고주파 간섭 전송을 제한하고, 캐비닛 통합을 단순화하고, 전체 시스템 내에서 전자기 호환성을 지원하도록 설계되었습니다.

2. 공통 모드 및 차동 모드 잡음 억제

전자기 간섭은 전기 회로와 접지 사이의 공통 모드 경로나 전원 도체 사이의 차동 모드 경로를 통해 발생할 수 있습니다. Dufew는 필요한 필터링 특성에 따라 두 가지 간섭 모드를 모두 해결하기 위해 자기 구성 요소와 커패시터 네트워크를 최적화합니다.

3. 산업 등급 자기 부품 설계

필터는 최적화된 자기 구조를 사용하여 필요한 주파수 범위에 걸쳐 안정적인 임피던스 특성을 제공합니다. 설계에서는 산업 응용 분야의 필터링 성능, 자기 손실, 열 동작 및 장기 작동 조건을 고려합니다.

기술적 장점

1. EMC 성과

필터는 전력 전자 장치 전환으로 인해 발생하는 간섭을 제어하고 전도성 방출 및 전자기 교란을 줄이는 동시에 연결된 장비 간의 호환성을 지원하는 데 도움이 됩니다.

2. VFD 애플리케이션에 최적화됨

인버터 기반 시스템의 경우 필터는 고주파 스위칭 잡음, 공통 모드 간섭 및 케이블 관련 전자기 복사를 감쇠시켜 모터 및 기타 연결된 전기 장비의 안정적인 작동을 지원합니다.

3. 유연한 산업 통합

Dufew는 컴팩트한 설치 구조, 단순화된 배선, 유연한 장착 및 맞춤형 전기 매개변수를 위한 옵션을 통해 다양한 캐비닛 및 시스템 요구 사항에 따라 필터링 솔루션을 설계합니다.

일반적인 응용 분야

Dufew 전자기 호환성 필터는 향상된 간섭 제어가 필요한 산업 시스템에 적합합니다.

일반적인 산업은 다음과 같습니다.

- 산업자동화

- CNC 가공

- 제조설비

- 의료 전자

- 테스트 시스템

- 정밀 전자제품 생산

맞춤형 EMC 필터 솔루션

다양한 장비와 애플리케이션에는 다양한 필터링 매개변수가 필요합니다. Dufew Electric은 산업용 전력 전자 장치 및 전자기 간섭 제어에 적합한 필터 사양을 결정하기 위해 정격 전압, 정격 전류, 스위칭 주파수, 케이블 길이, 설치 환경 및 EMC 테스트 요구 사항을 기반으로 엔지니어링 지원을 제공합니다.

맞춤형 프로젝트의 경우 고객은 기술 평가를 위한 장비 매개변수, 전기 도면, 적용 조건 또는 EMC 테스트 요구 사항을 제공할 수 있습니다. Dufew Electric은 표준 필터 공급과 애플리케이션별 구성을 모두 지원합니다.

제조 역량 및 품질 보증

Dufew Electric은 EMC 필터, 고조파 필터, 리액터, 제동 저항기 및 맞춤형 전기 부품을 포함한 산업용 전력 전자 부품을 전문으로 합니다. 제조 공정에는 자기 코어 가공, 정밀 권선, 절연 처리, 진공 함침 및 전기 매개변수 검증이 포함될 수 있습니다.

주요 품질 점검에는 다음이 포함될 수 있습니다.

- 절연저항 시험
- 절연내력 시험
- 전기적 성능 검증
- 온도 상승 검증
- 최종 품질검사

Dufew Electric은 애플리케이션 및 고객 요구 사항에 따라 조정된 제품 사양 및 테스트 요구 사항을 통해 OEM 제조, 맞춤형 필터 개발, 엔지니어링 애플리케이션 지원 및 산업 프로젝트 협력을 지원합니다.

기술 사양

전자파 적합성 필터와 표준 EMI 필터 비교

FAQ

Q1: 전자파 적합성 필터는 어떤 용도로 사용되나요?

전자기 호환성 필터는 전력 전자 장비에서 발생하는 전도성 전자기 간섭을 줄이고 시스템 EMC 성능을 향상시키는 데 도움이 됩니다.

Q2: EMC 필터는 어떻게 선택해야 합니까?

정격 전압, 전류 용량, 스위칭 특성, 케이블 구성, 설치 환경 및 요구되는 EMC 성능에 따라 선택이 달라집니다.

Q3: VFD 시스템에서 필터는 어디에 설치됩니까?

설치 위치는 시스템 요구사항에 따라 다릅니다. 입력측 필터링은 전력망으로 전달되는 간섭을 줄이는 데 도움이 되고, 출력측 필터링은 인버터 작동 중에 발생하는 고주파 소음을 제어하는 ​​데 도움이 됩니다.

Q4: Dufew는 EMC 필터링 솔루션을 맞춤 설정할 수 있습니까?

예. Dufew는 전기 매개변수, 적용 조건, 캐비닛 요구 사항 및 프로젝트 사양에 따라 맞춤형 EMC 필터링 설계를 제공합니다.
