우리는 저항기, 제동 장치, 리액터, 전력 필터 및 변압기를 포함한 포괄적인 포트폴리오를 제공하며 다양한 애플리케이션 요구 사항을 충족할 수 있는 완전한 맞춤 옵션을 제공합니다.

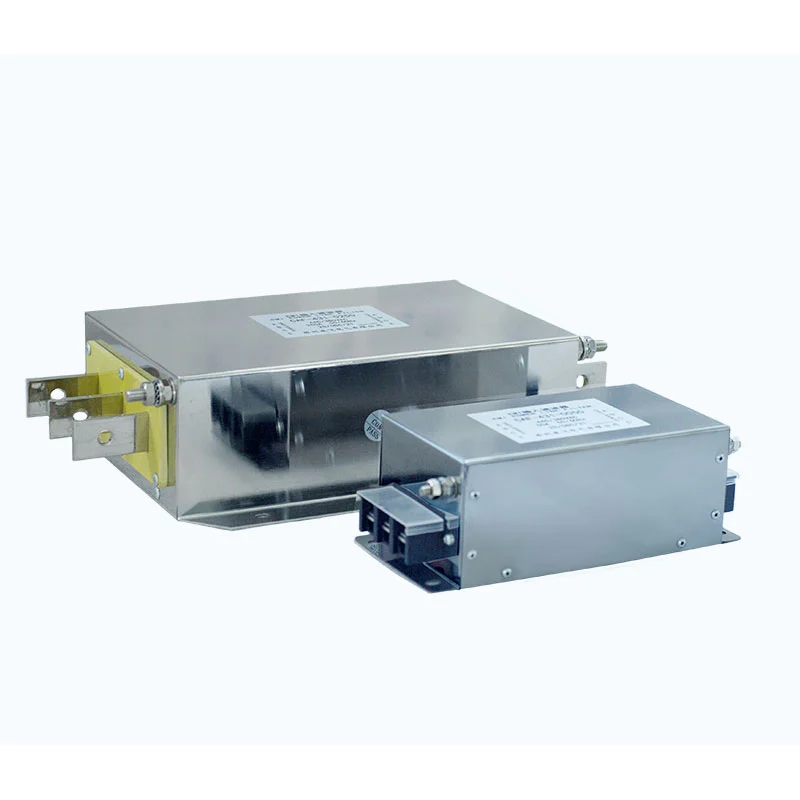

전자기 간섭 필터에는 공통 모드 초크, X 커패시터, Y 커패시터 및 저항기로 구성된 다단계 저역 통과 필터링 네트워크가 통합되어 있습니다.
공통 모드 초크는 동일한 자기 코어에 감겨 있는 두 개의 도체를 사용하며 공통 모드 간섭에 대해 높은 임피던스를 제공합니다. X 커패시터는 라인 컨덕터에 연결되어 차동 모드 간섭을 억제하고, Y 커패시터는 전력선과 접지 사이에 연결되어 고주파 공통 모드 노이즈가 접지로 전달되는 경로를 제공합니다.
이러한 구성 요소는 함께 작동하여 광대역 EMI 억제 기능을 제공합니다. 다단계 필터링 구조는 가변 주파수 드라이브 애플리케이션에서 일반적으로 발생하는 간섭 주파수 특성에 따라 최적화됩니다.
| 매개변수 | 사양 |
|---|---|
| 정격전압 | 220VAC / 380VAC / 690VAC / 1140VAC |
| 작동 주파수 | 50Hz / 60Hz / 최대 500Hz |
| 정격전류 | 5A--1600A |
| 유전 강도 | 라인-라인: 1500VDC, 60초; 라인-그라운드: 2500VDC, 60초 |
| 절연저항 | 1000VDC에서 >100MΩ |
| 과부하 용량 | 최소 15분 간격으로 1분간 1.4 × 정격 전류 |
| 최대 케이블 길이 | 차폐 케이블의 경우 400m; 비차폐 케이블의 경우 300m |
| 보호 등급 | IP00 / IP20 |
| 절연 등급 | T40 / F (155°C) |
| 난연성 등급 | UL94 V-2 |
| 제품표준 | GB/T 15287/8 |
- 공통 모드 및 차동 모드 억제: 필터링 네트워크는 공통 모드 및 차동 모드 전자기 간섭을 모두 감쇠하도록 설계되었습니다.
- 양방향 EMI 억제: 필터는 전원 공급 장치와 연결된 장비 사이를 이동하는 간섭을 약화시켜 양방향으로 원치 않는 소음 전송을 줄이는 데 도움이 됩니다.
- VFD 애플리케이션 호환성: 스위칭 관련 전자기 간섭 및 전도성 노이즈를 추가로 억제해야 하는 가변 주파수 드라이브 시스템용으로 설계되었습니다.
- 다단계 필터링: 공통 모드 초크, X 커패시터, Y 커패시터 및 저항성 요소의 조합은 다단계 필터링 성능을 제공합니다.
- 넓은 전기 범위: 220VAC~1140VAC의 정격 전압 옵션과 5A~1600A의 정격 전류 옵션은 광범위한 산업용 전력 애플리케이션을 지원합니다.
- 낮은 누설 전류 설계: 필터링 구조는 누설 전류 및 시스템 접지 요구 사항을 고려하여 설계되었습니다.
- 긴 케이블 적용: 실제 드라이브, 케이블, 모터 및 설치 조건에 따라 긴 모터 케이블을 사용하는 VFD 시스템에 적합한 구성을 사용할 수 있습니다.
- 맞춤형 선택: Dufew Electric은 제품 선택을 위한 정격 전압, 전류, 주파수, 케이블 길이, 설치 조건 및 기타 적용 매개변수를 평가할 수 있습니다.
전자기 간섭 필터는 다음을 포함하여 전자기 호환성과 전력 품질이 중요한 산업 응용 분야에 적합합니다.
1. 전자기 호환성 요구 사항이 엄격한 산업용 장비.
2. 드라이브 간의 전자기 간섭을 제어해야 하는 다중 VFD를 사용하는 시스템.
3. 전도 또는 방사 간섭이 전력 네트워크나 주변 장비에 영향을 미칠 수 있는 VFD 입력 애플리케이션.
4. 전기 교란, 고조파 간섭 또는 과도한 전자기 잡음의 영향을 받는 VFD 시스템.
5. 간섭으로 인한 비정상적인 작동에 대한 추가적인 보호가 필요한 산업용 장비.
6. 산업용 제조 및 자동화 장비.
7. 전력 전자 장비를 이용한 재생 에너지 및 에너지 저장 시스템.
8. 케이블 길이가 길거나 전자기 환경이 까다로운 모터 드라이브 시스템.
전자기 간섭 필터를 선택하려면 전압과 전류를 일치시키는 것 이상이 필요합니다. 선택한 사양이 의도한 용도에 적합한지 확인하기 위해 전체 전기 시스템, 장비 구성 및 설치 환경에 따라 필터를 평가해야 합니다.
Dufew Electric은 정격 전압 및 전류, 작동 주파수, VFD 정격 전력, 공통 모드 및 차동 모드 간섭, 모터 케이블 길이, 차폐 또는 비차폐 케이블 구성, 접지 조건, 설치 공간, 열 요구 사항, 전자기 환경 및 고객 도면 또는 기술 사양을 기반으로 기술 평가를 지원할 수 있습니다.
맞춤형 프로젝트의 경우 고객은 엔지니어링 평가를 위한 전기 사양, 기술 도면, 물리적 샘플, 장비 정보 또는 적용 조건을 제공할 수 있습니다. 이러한 요구 사항을 기반으로 Dufew Electric은 표준 제품을 공급하거나 응용 분야별 필터 구성을 개발할 수 있습니다.
VFD 전력 등급 및 전자기 환경에 따라 필터의 정격 전압 및 정격 전류를 선택하십시오. 일반적인 선택 지침으로 필터의 정격 전류는 실제 적용 및 제조업체의 권장 사항에 따라 장비 정격 전류의 약 1.2~1.5배에서 선택할 수 있습니다. 필터의 정격 전압은 VFD 작동 전압과 일치해야 합니다.
인클로저에 손상이 없는지 확인하고, 단자가 손상되지 않았는지 확인하고, 제품 표시와 사양이 명확하게 보이는지 확인하십시오.
장비의 전원 진입점이나 간섭 소스(예: VFD)의 입력 측에 필터를 설치하고 보호되는 장비에 최대한 가깝게 유지하십시오.
금속 제어 캐비닛에 설치하는 경우 열 방출 및 전자기 차폐를 지원하기 위해 필터 엔클로저와 캐비닛 사이에 충분한 금속 간 접촉이 있는지 확인하십시오.
지정된 장착 구멍을 사용하여 제어 캐비닛 내부 또는 장착 플레이트에 필터를 고정합니다. 필터가 단단히 설치되었는지, 임피던스 매칭 및 접지 요구 사항이 적절하게 고려되었는지 확인하십시오.
배선도에 따라 전원 공급 장치와 VFD 입력 사이에 필터를 직렬로 연결하십시오. 입력 단자와 출력 단자를 반대로 바꾸지 마십시오.
접지 단자는 보호 접지에 안정적으로 연결되어야 합니다. 접지 연결을 가능한 한 짧게 유지하십시오. 접지 도체 길이는 30cm 이하가 권장됩니다.
필터 입력선을 부하측 또는 출력선과 함께 묶지 마십시오. 그렇게 하면 입력측과 출력측 사이의 전자기 결합이 증가하고 필터의 EMI 억제 능력이 크게 저하될 수 있습니다.
원하지 않는 커플링을 최소화하려면 입력 및 출력 배선을 별도로 라우팅해야 합니다.
모든 연결이 올바른지 확인한 후 시스템 전원을 켜고 VFD 작동 상태를 모니터링합니다. 예상되는 전자기 간섭 감소 및 비정상적인 작동 조건이 달성되었는지 확인하십시오.
| 비교 요인 | Dufew 통합 복합 EMI 필터 | 기존 단순 필터 |
|---|---|---|
| 필터링 구조 | 공통 모드 초크, X 커패시터, Y 커패시터 및 저항 소자의 조합을 사용한 다단계 필터링 | 일반적으로 더 간단한 단일 스테이지 유도 구조에 의존합니다. |
| EMI 억제 | 공통 모드 및 차동 모드 간섭을 모두 해결하도록 설계됨 | 고주파 간섭 억제는 필터 구조에 따라 제한될 수 있습니다. |
| 열 관리 | 통합 구조 설계로 보다 체계화된 구성 요소 배열 및 열 관리를 지원할 수 있습니다. | 구성 요소 농도는 지속적인 고부하 조건에서 국부적인 열 축적을 증가시킬 수 있습니다. |
| 설치 | 통합 필터 구성으로 장착 및 전기 연결이 단순화됨 | 별도의 필터링 구성 요소에는 추가 장착 및 배선이 필요할 수 있습니다. |
| 자재관리 | 하나의 통합 장치로 자재 코딩 및 재고 관리를 단순화할 수 있습니다. | 여러 구성 요소로 인해 재료 항목 수가 늘어날 수 있습니다. |
| 적용 범위 | EMI 요구 사항이 까다로운 VFD 시스템 및 산업 환경에 적합 | 전기 환경에 따라 상대적으로 간단한 애플리케이션에 더 적합 |
Dufew Electric은 산업용 저항기, 제동 시스템, 리액터, EMI 필터, 전력 필터, 변압기 및 맞춤형 전기 부품을 망라하는 제조 역량을 갖춘 중국에 본사를 둔 전력 전자 부품 제조업체이자 공급업체입니다. 전자파 간섭 필터의 경우 제품 사양, 적용 가능한 기술 요구 사항 및 고객 요구 사항에 따라 생산 및 검사가 수행됩니다.
제조 공정에는 재료 선택, 부품 조립, 전기 테스트, 성능 검증, 최종 검사, 포장 및 배송이 포함됩니다. 주요 품질 점검에는 다음이 포함될 수 있습니다.
- 정격전압 및 전류 검증
- 절연저항 시험
- 절연 내력 테스트
- 전기적 성능 테스트
- 육안 및 치수검사
- 단자 및 접속점검
- 최종 제품 검사
제품 사양 및 검사 요구 사항은 일관된 전기 성능과 제품 품질을 유지하기 위해 생산 전반에 걸쳐 제어됩니다. 프로젝트 요구사항에 따라 제품별 테스트 기록 및 기술 문서도 제공될 수 있습니다.
Dufew Electric은 고객 평가 및 조달 요구 사항을 지원하기 위해 관련 품질 인증, 제품 문서 및 테스트 기록을 유지합니다.
특정 제품, 프로젝트 및 고객 요구 사항에 따라 검토를 위해 해당 인증서 및 기술 문서가 제공될 수 있습니다.
중국의 전력 전자 부품 공급업체인 Dufew Electric은 제품 선택 및 샘플 평가부터 생산, 검사, 포장 및 배송에 이르기까지 국제 B2B 주문을 지원합니다.
일반적인 배송 방식은 주문량, 제품 크기, 목적지, 리드 타임, 고객 요구 사항에 따라 조정될 수 있습니다.
사용 가능한 물류 옵션은 다음과 같습니다.
- 해상운송: 정기 및 대량 국제 주문에 적합합니다.
- 항공 화물: 긴급 배송, 샘플, 소량 주문에 적합합니다.
- 특급 배송: 빠른 배송이 필요한 기술 샘플 및 소형 패키지에 적합합니다.
- 고객 지정 운송업체: Dufew Electric은 필요할 경우 고객이 지정한 물류 제공업체와 배송을 조정할 수 있습니다.
수출 포장은 취급 및 국제 운송 중 전기 부품을 보호하는 데 도움이 되도록 제품 구조 및 운송 요구 사항에 따라 준비될 수 있습니다.
Dufew Electric은 저항기, 제동 시스템, 리액터, 전자기 간섭 필터, 전력 필터 및 변압기를 포함한 전력 전자 부품에 중점을 두고 있습니다.
제품 선택은 전기적 매개변수, VFD 특성, 케이블 길이, 전자기 환경, 설치 조건 및 기타 시스템 요구 사항에 따라 평가될 수 있습니다.
Dufew는 엔지니어링 평가에 따라 맞춤형 전기 사양, 구성, 도면, 샘플 및 응용 분야별 요구 사항을 지원합니다.
제조에는 해당 요구 사항에 따른 재료 검사, 제어된 조립, 전기 테스트, 최종 검사 및 제품 문서화가 포함됩니다.
Dufew Electric은 제품 공급 및 국제 물류 조정을 통해 장비 제조업체, 시스템 통합업체, 유통업체, OEM 고객 및 산업 사용자를 지원합니다.
필터링 네트워크는 전원 공급 장치와 연결된 장비 사이를 이동하는 원치 않는 소음을 감쇠시켜 들어오고 나가는 전자기 간섭을 줄이는 데 도움이 됩니다.
예, 추가 EMI 억제가 필요한 경우 가능합니다. 리액터는 주로 전류 고조파와 전력 교란을 해결하는 반면, EMI 필터는 전자기 잡음을 목표로 합니다. 그러므로 그들은 서로를 보완할 수 있습니다.
아니요. 도체는 동일한 자기 코어를 공유하면서 전기적으로 절연되어 있습니다. 일반적인 차동 모드 작동에서는 두 자속이 서로 크게 상쇄됩니다.
X 커패시터는 차동 모드 잡음을 위해 라인 도체 전체에 사용되는 반면, Y 커패시터는 공통 모드 잡음을 위해 전력선과 접지 사이를 연결합니다. 안전 및 절연 요구 사항이 다릅니다.
